Задача
Представить концепцию пассивной защиты резервуара НПЗ от БПЛА и её пространственную компоновку для дальнейшей инженерной проработки.
Решение
Подготовили несколько видов цифрового прототипа: несущий каркас, наружные элементы и их взаимное расположение относительно резервуара.
Результат
Наглядные материалы дали основу для обсуждения габаритов, компоновки и дальнейшего технического задания. В этом кейсе показан именно этап разработки концепции.
Что получил заказчик
- Пространственную концепцию.
- Визуализации вариантов представления конструкции.
Проект в деталях

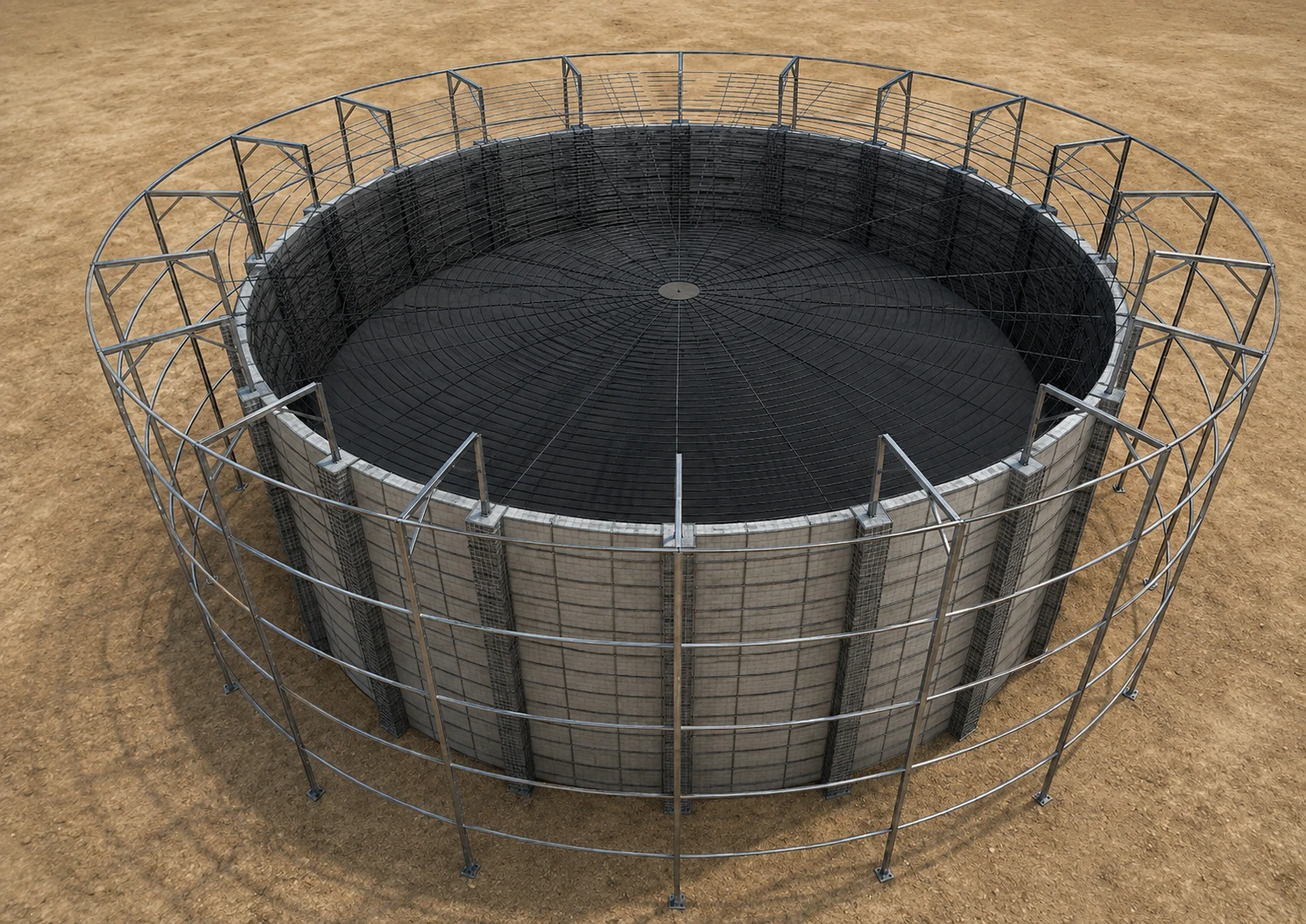

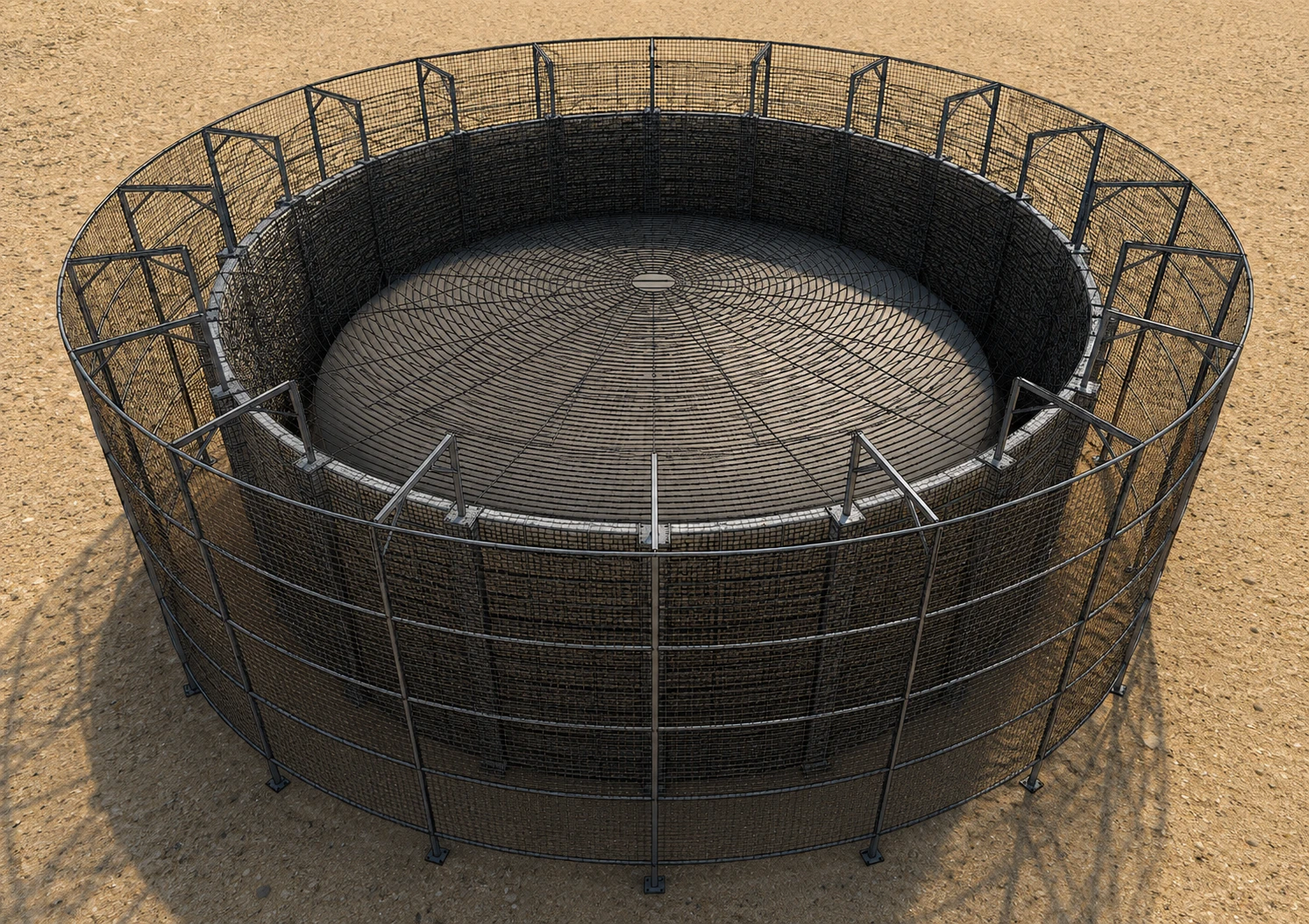

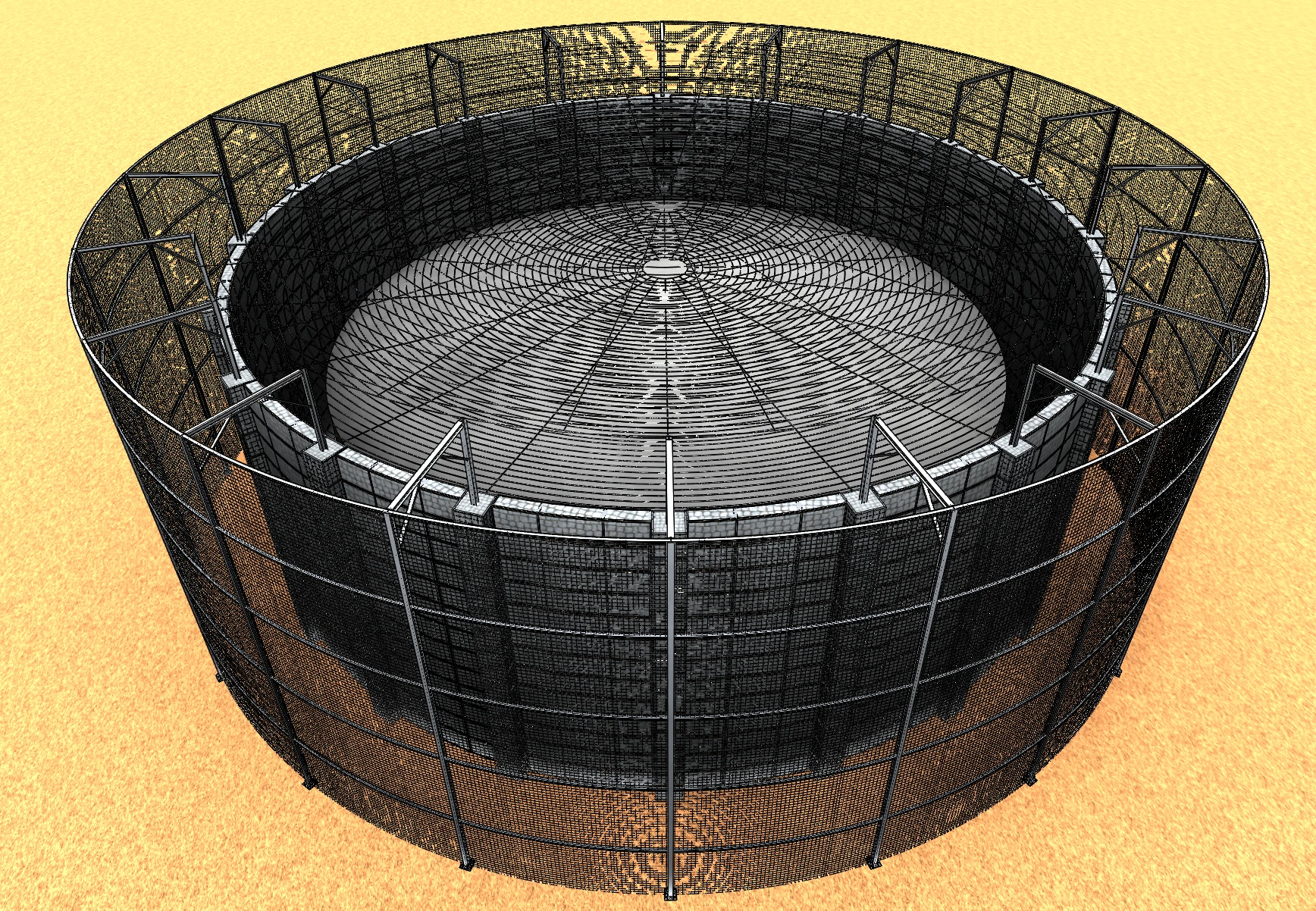

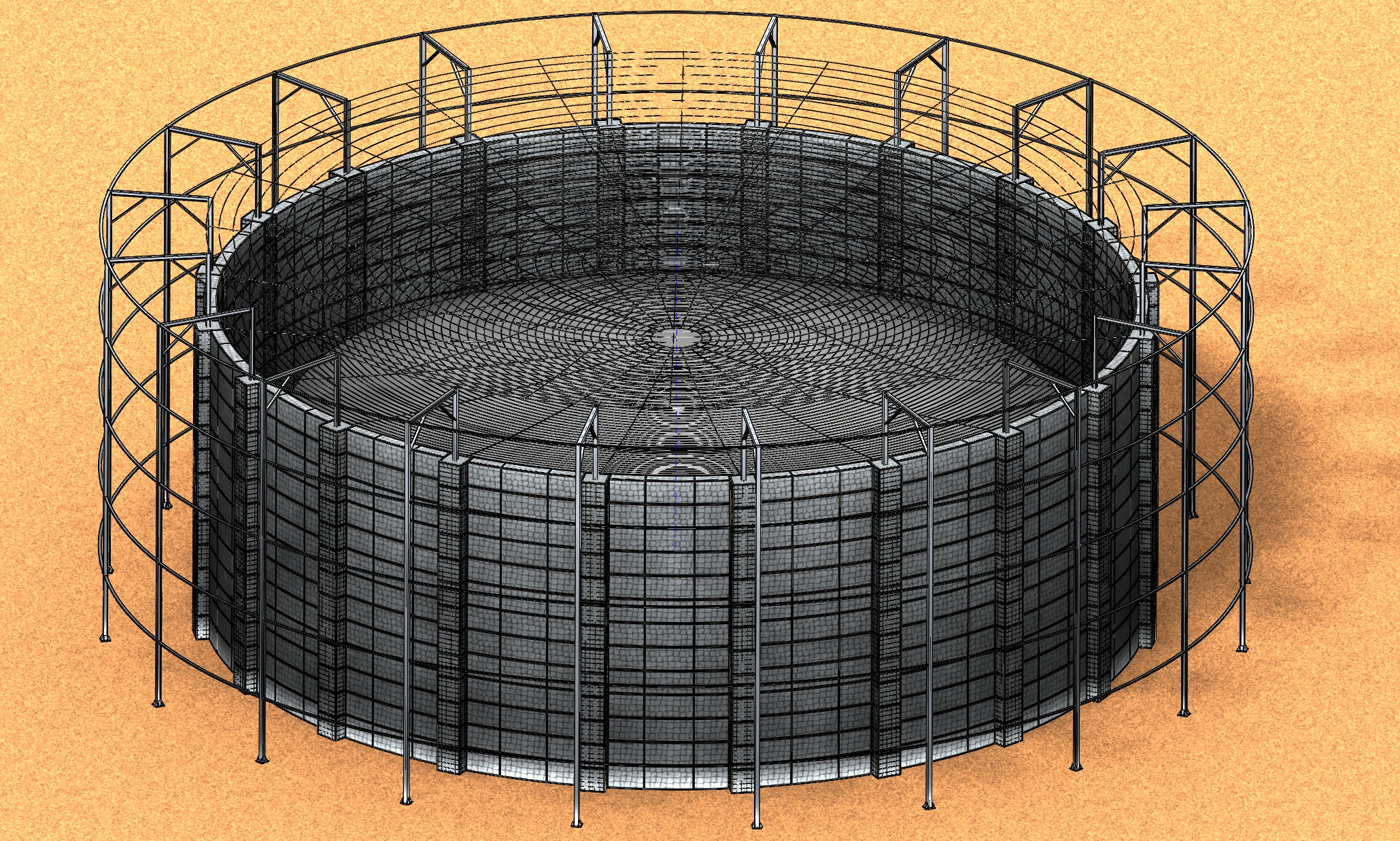

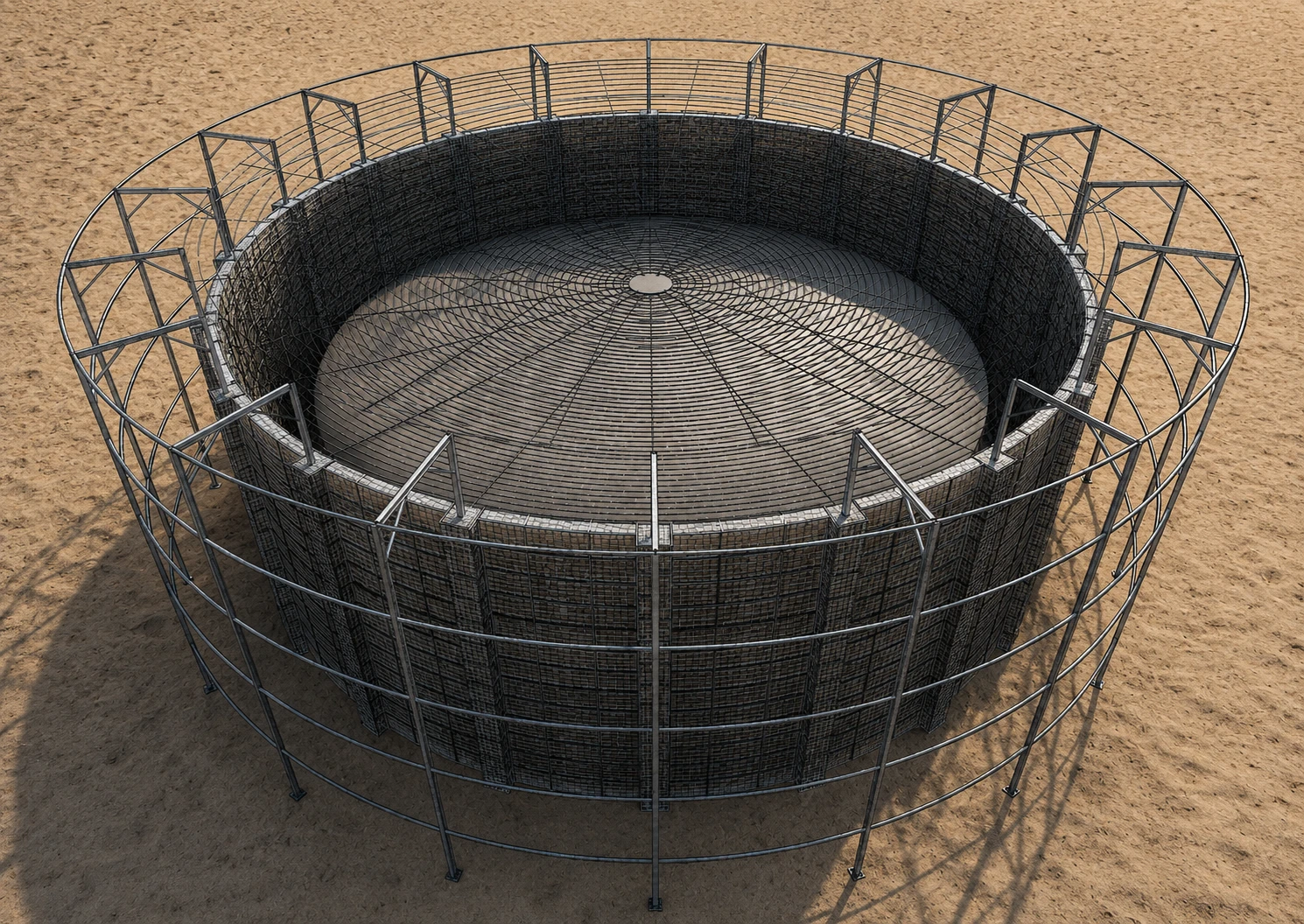

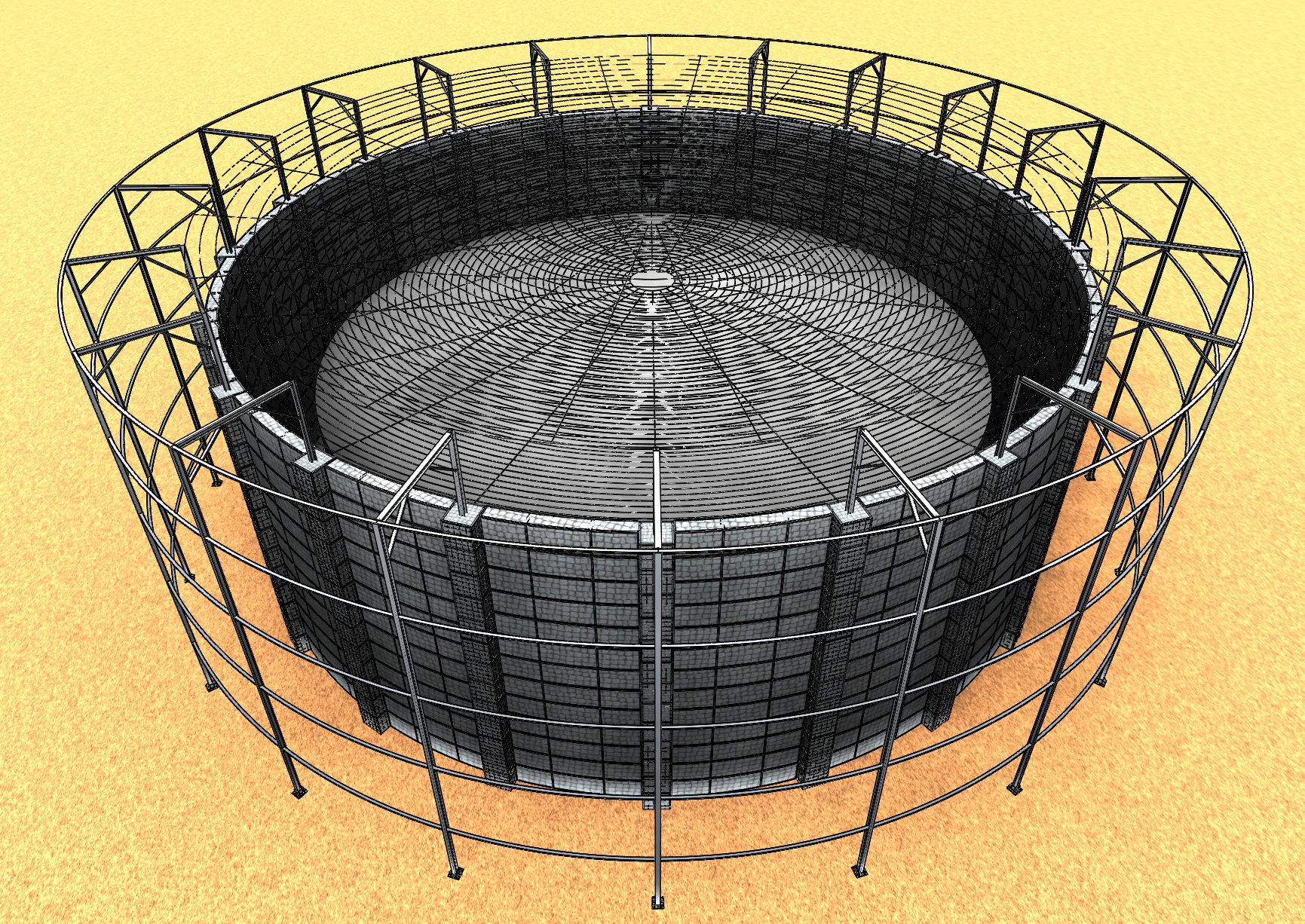

01 / 06Концепция защитного каркаса вокруг резервуара. Проектная визуализация, ракурс 1.
В исходных материалах представлены изображения прототипа. Защитные характеристики, расчётная стойкость и результаты испытаний не заявляются.
