Задача
Разработать металлический ангар размером 24 × 14 × 8 м для размещения в Московской области и подготовить конструкцию к изготовлению.
Решение

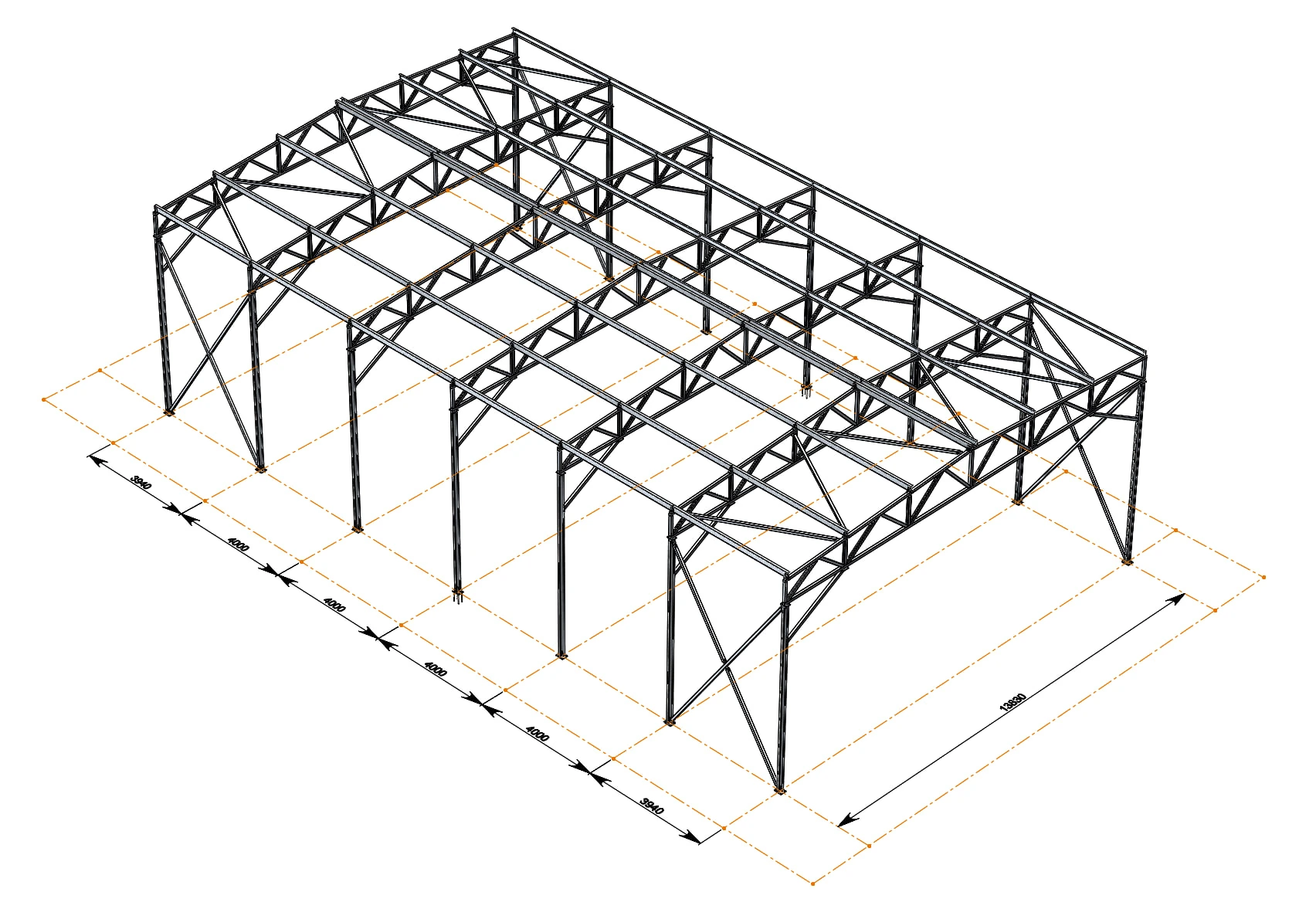

Построили 3D-модель каркаса, проработали фермы, стойки, связи и опорные узлы. Рассматривали конструкцию как единую пространственную систему.

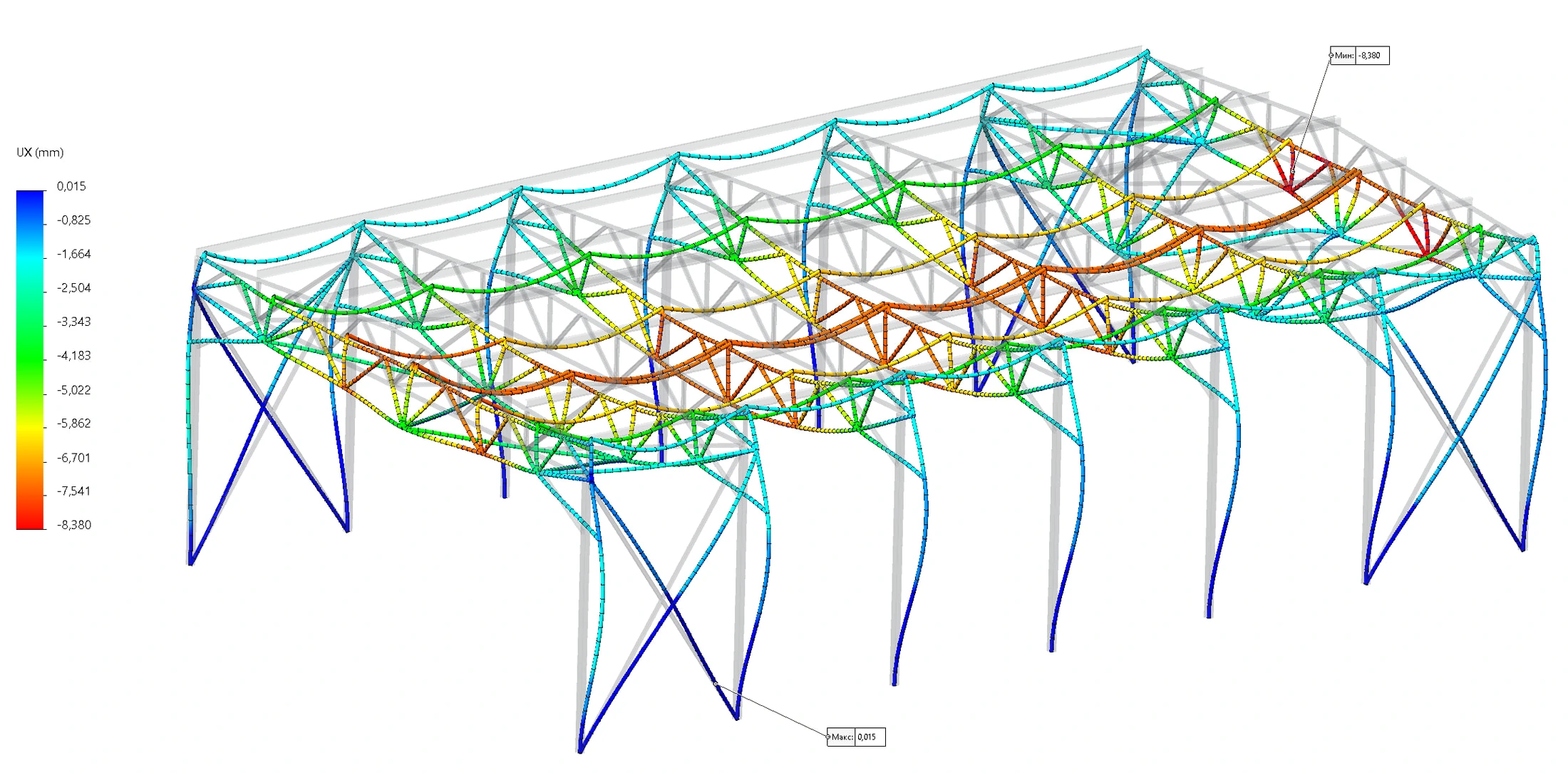

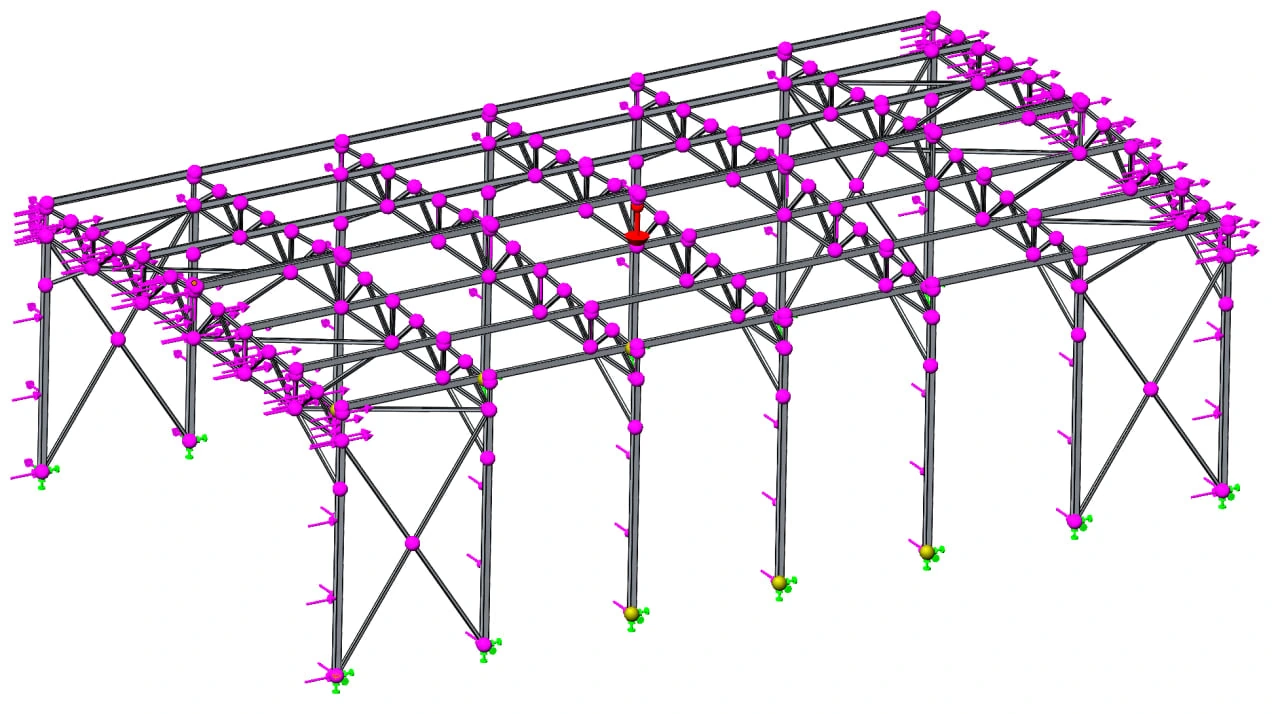

Выполнили расчёт на снеговые и ветровые нагрузки и их сочетания по СП 20.13330 «Нагрузки и воздействия». Проверили прочность элементов, перемещения и прогибы.
Адаптировали узлы и фермы под изготовление, подготовили рекомендации по монтажу и комплект КМД.
Результат

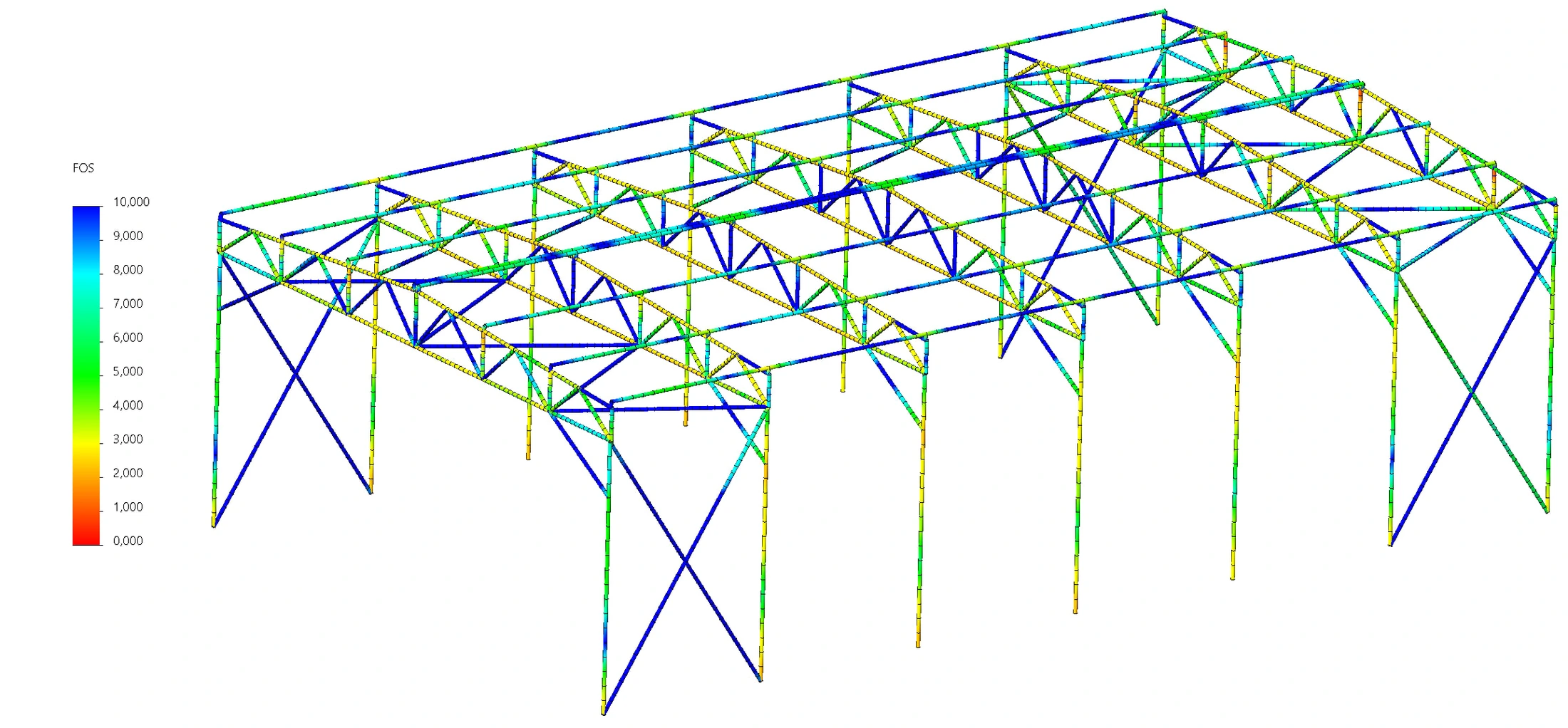

Для принятых условий конструкция прошла проверку по прочности с запасом порядка 1,5. Прогибы находятся в допустимых пределах.

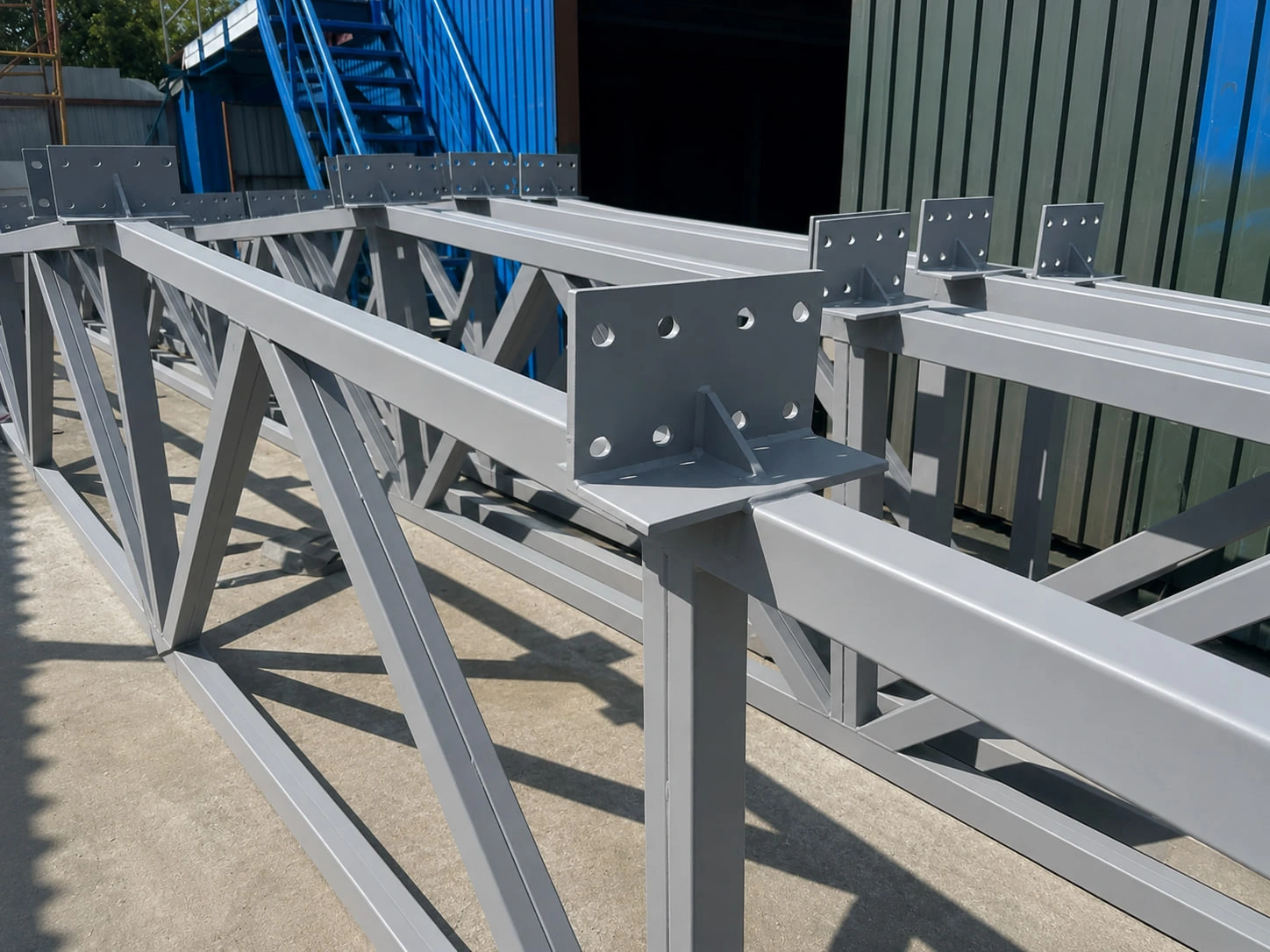

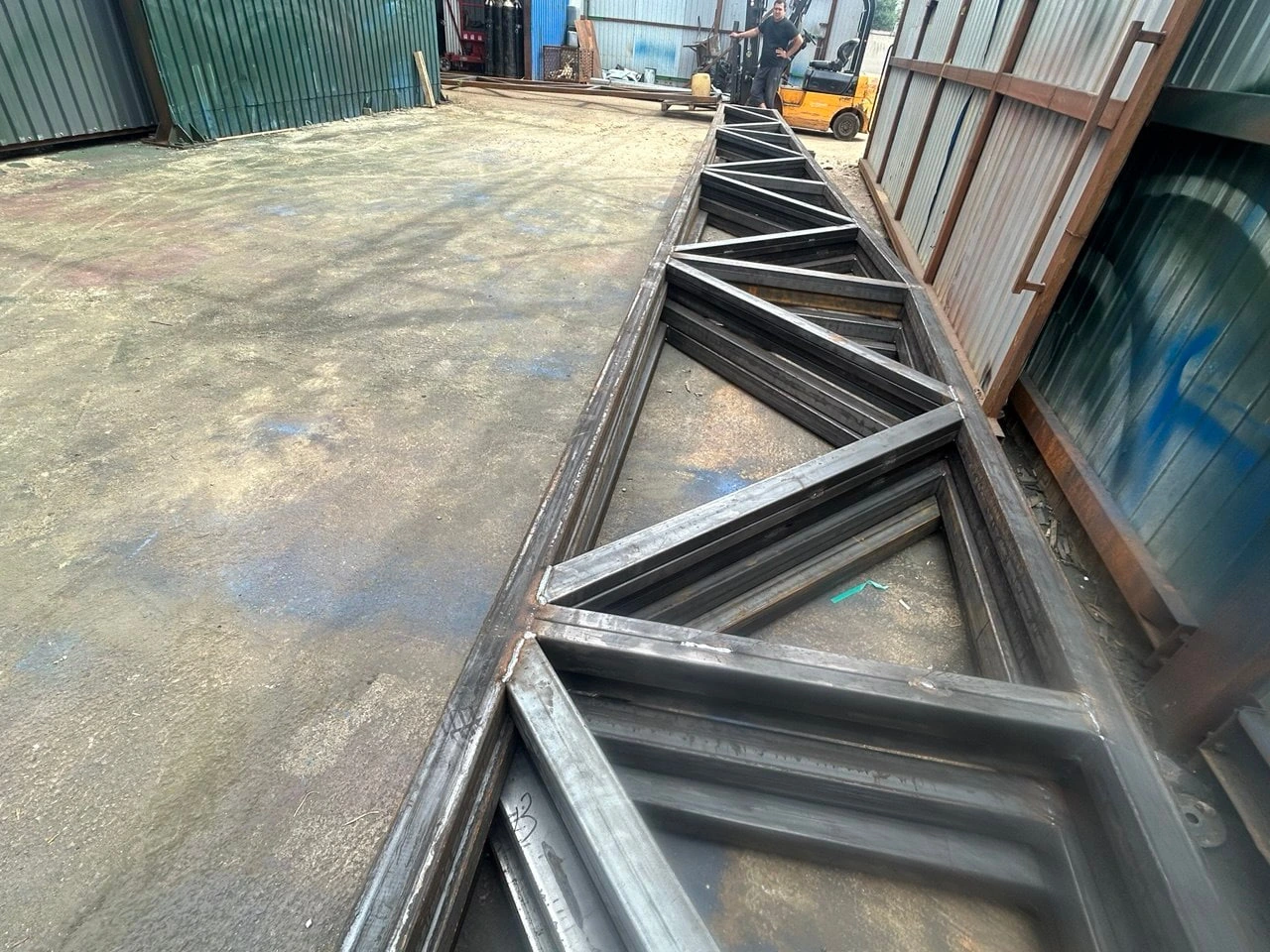

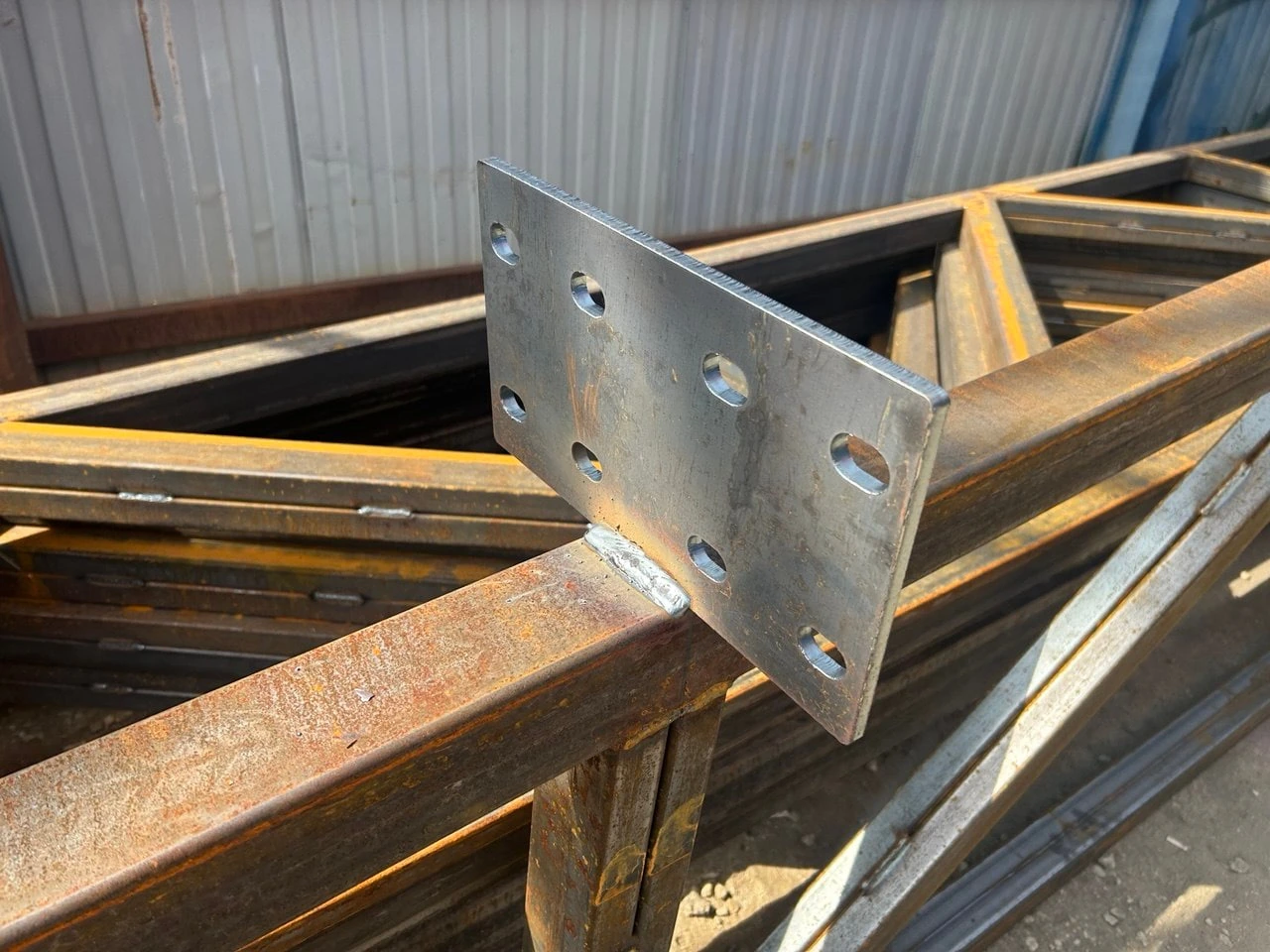

Заказчик получил проработанную конструкцию и документацию для передачи металлоконструкций в производство. В галерее показаны модель, результаты анализа и изготовленные элементы.
Что получил заказчик
- 3D-модель пространственного каркаса.
- Проверку климатических нагрузок, прочности и прогибов.
- Комплект КМД и рекомендации по монтажу.
Проект в деталях

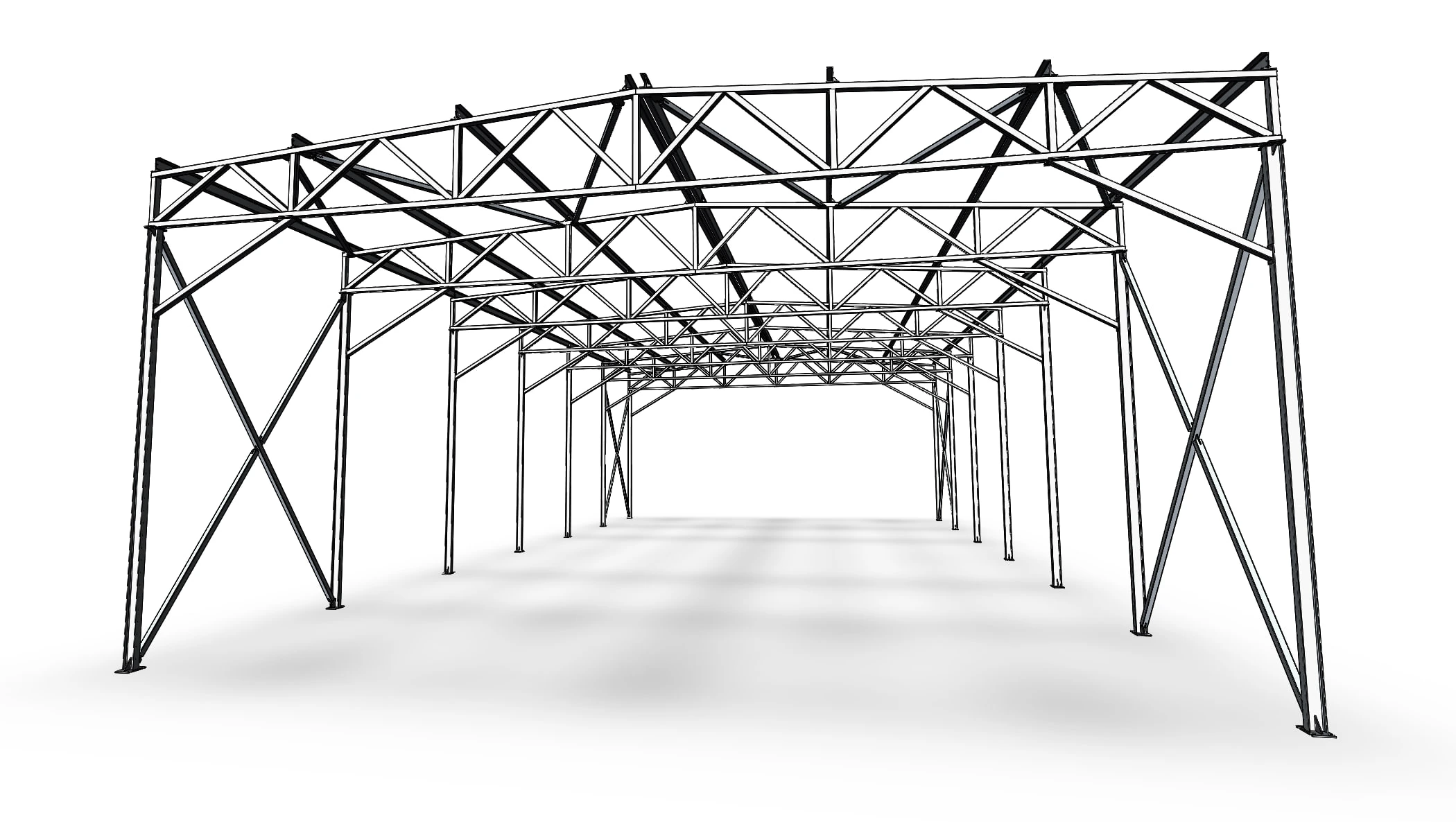

01 / 08Визуализация металлического каркаса ангара 24 × 14 × 8 м.
Результаты относятся к принятой расчётной схеме, климатическим нагрузкам и узлам данного проекта.
