Задача
Оценить работу декоративной ветровой скульптуры и условия устойчивости её основания.
Решение
Рассмотрели несколько направлений обтекания, определили ветровые воздействия и выполнили прочностную проверку стойки и основания. Конструкцию дополнили сборочными чертежами и деталировкой узлов.
Результат
Заказчик получил связанный набор материалов: аэродинамический анализ, проверку несущей опоры и КД. Отдельно определили необходимость пригруза основания для рассмотренного исполнения.
Что получил заказчик

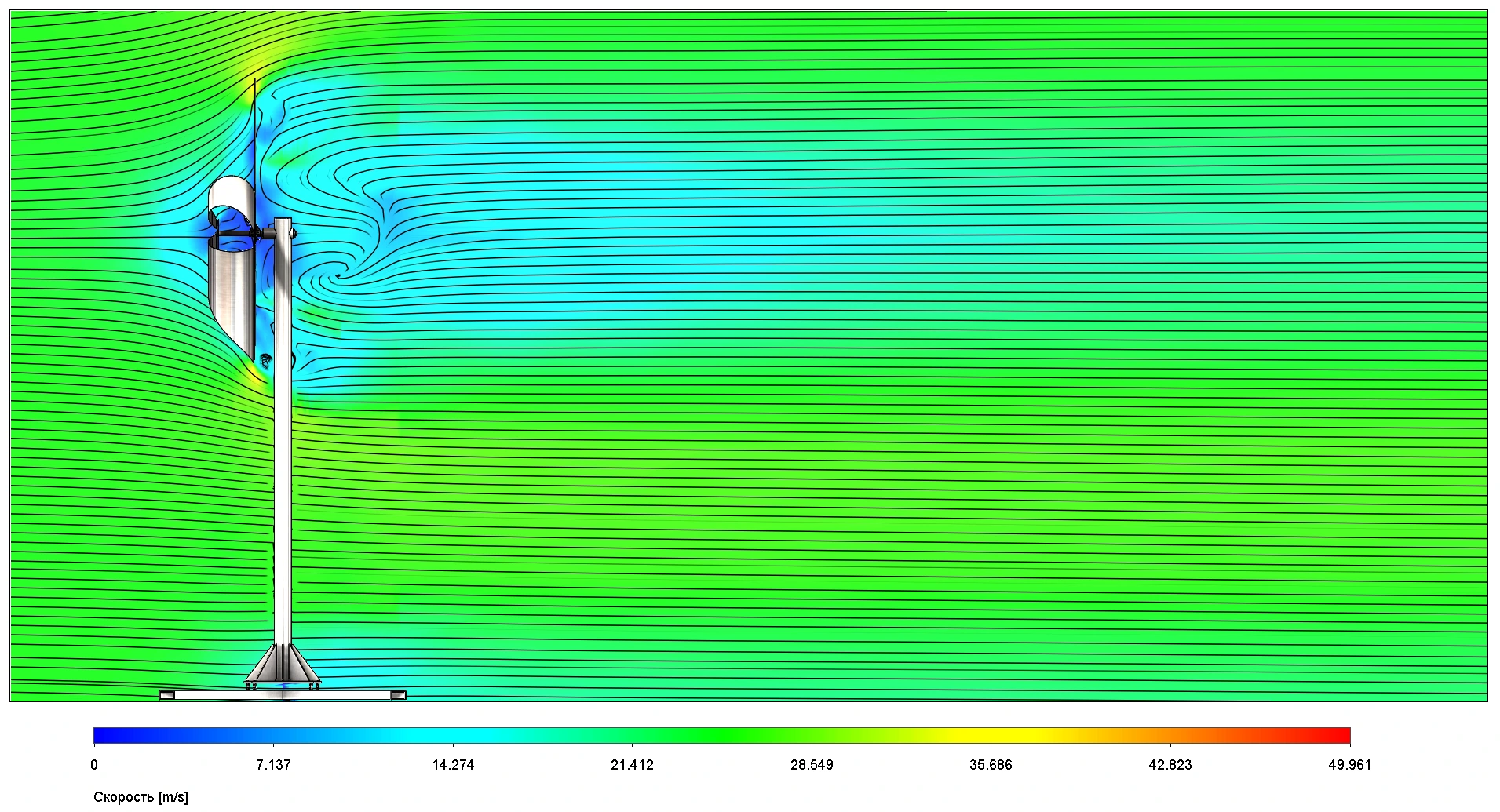

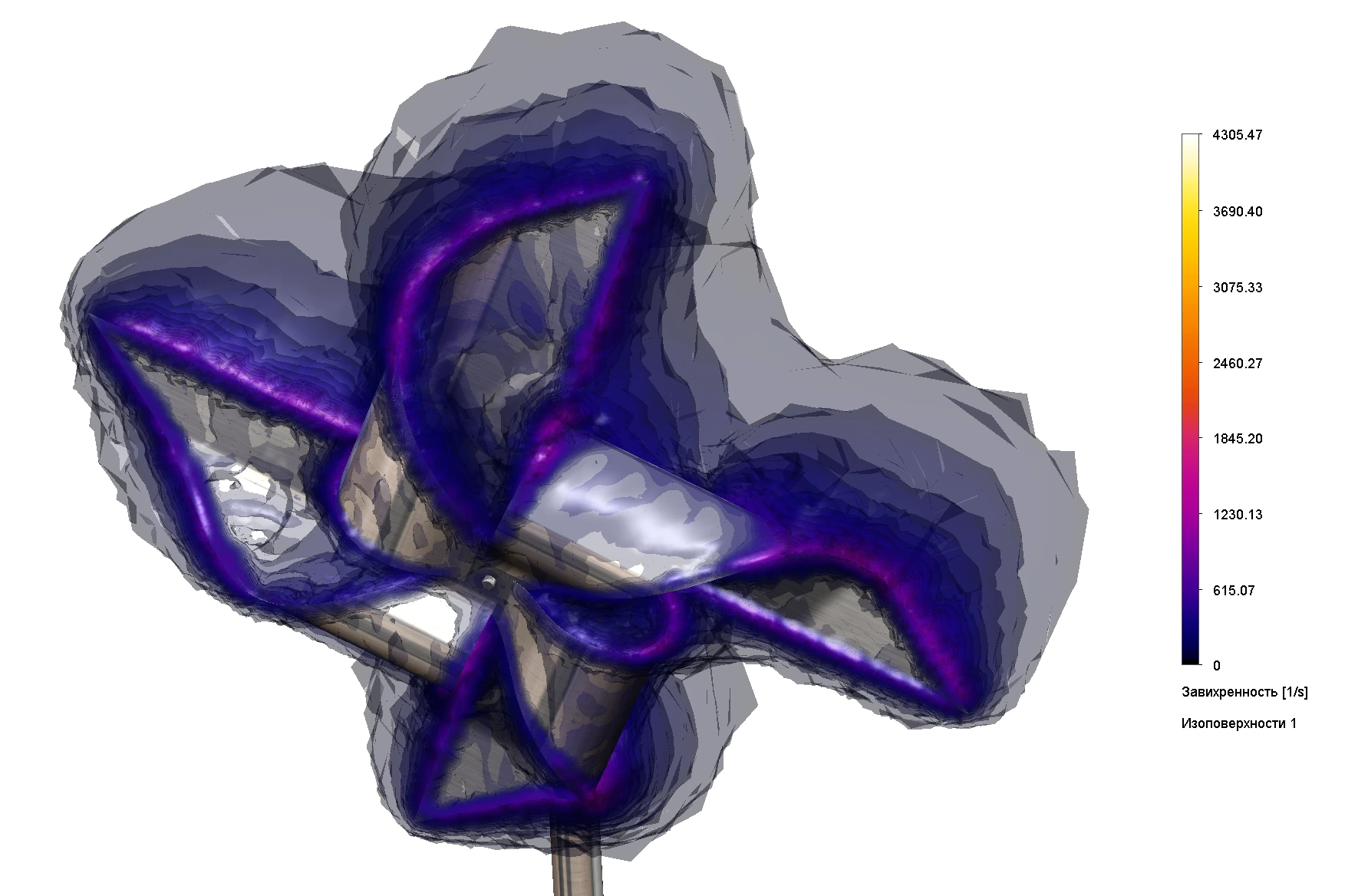

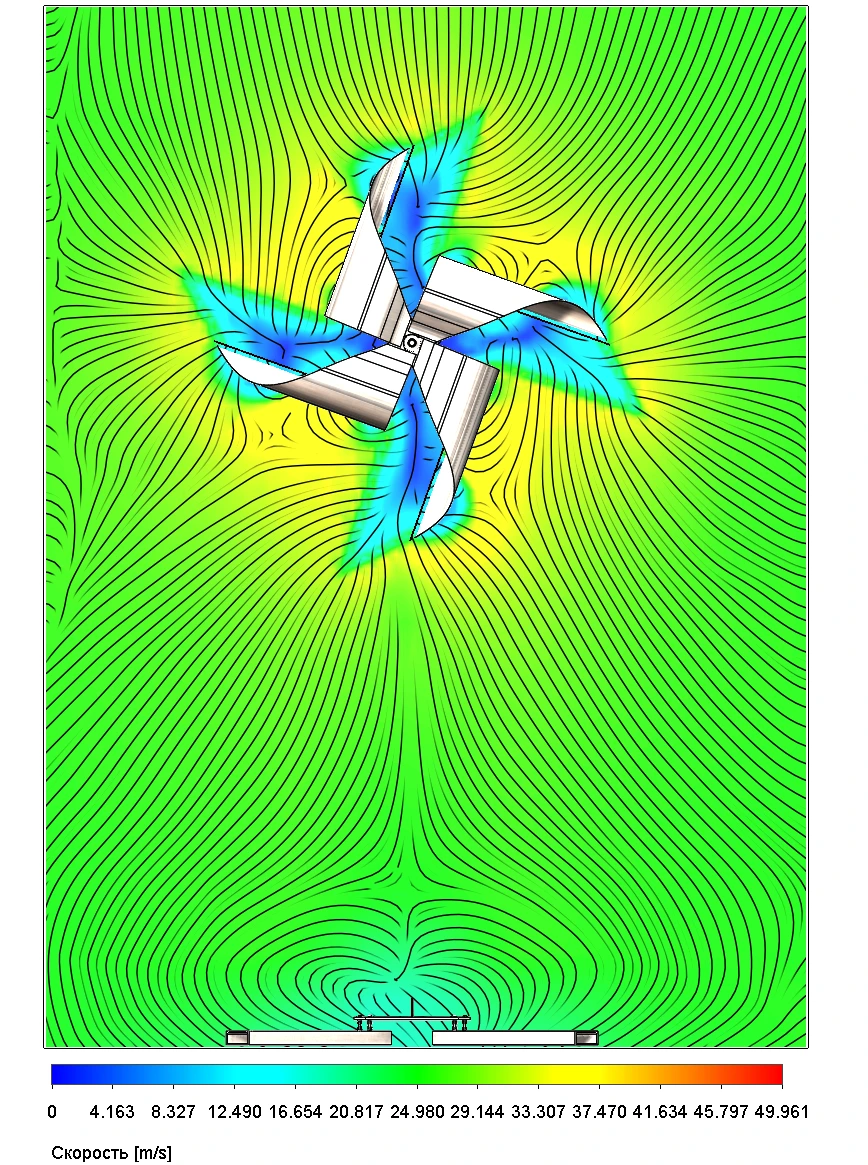

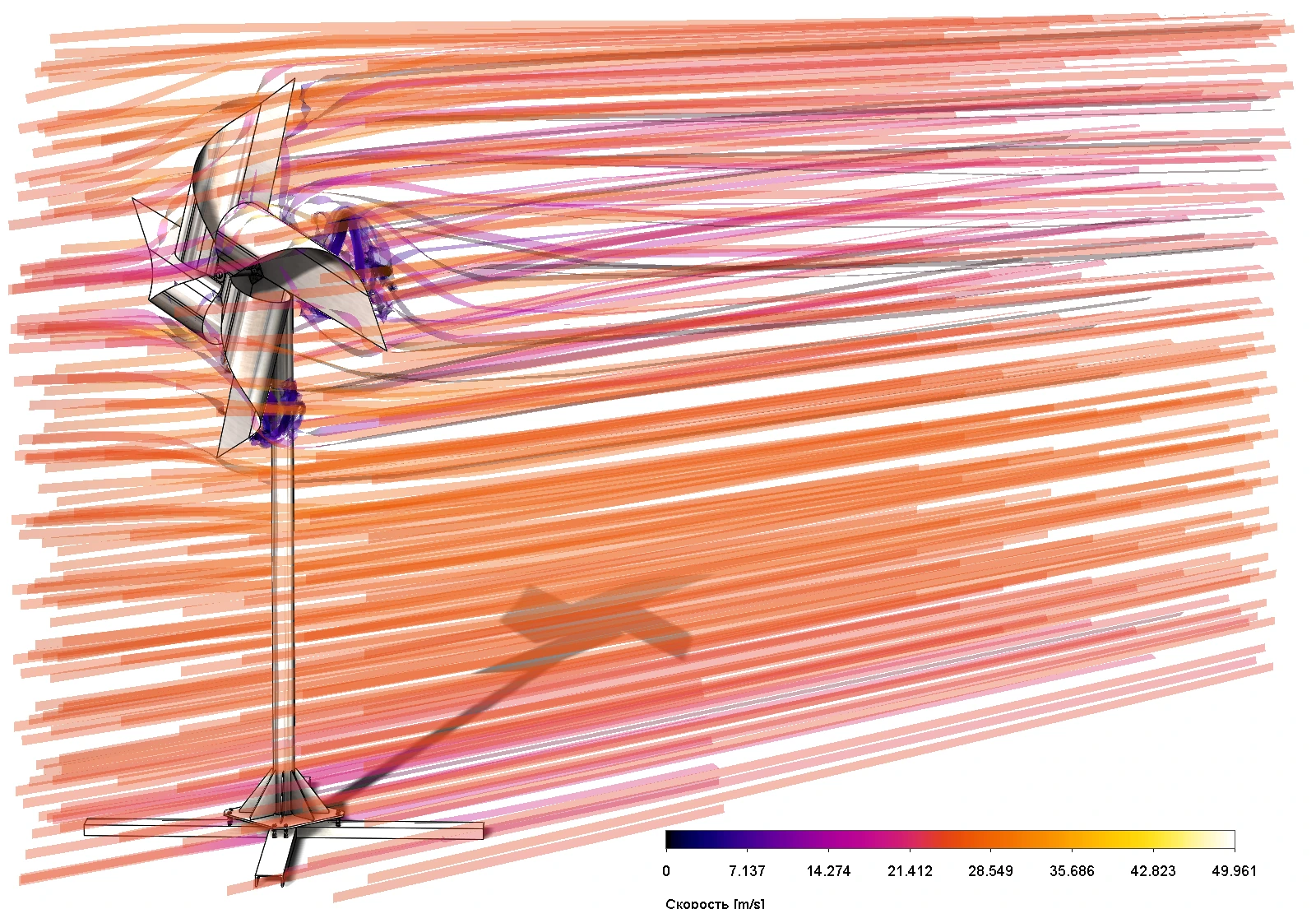

- CFD-иллюстрации обтекания.

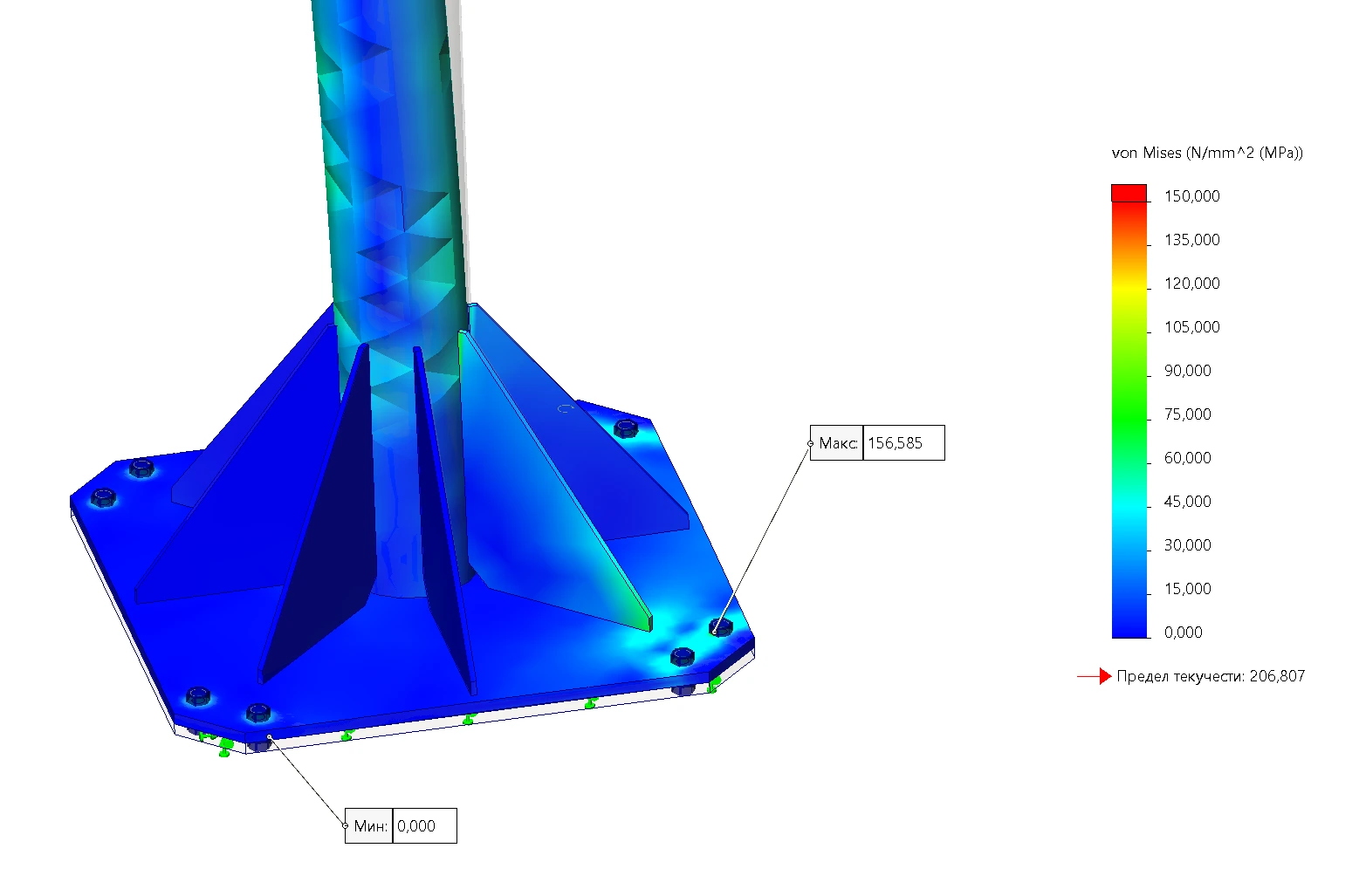

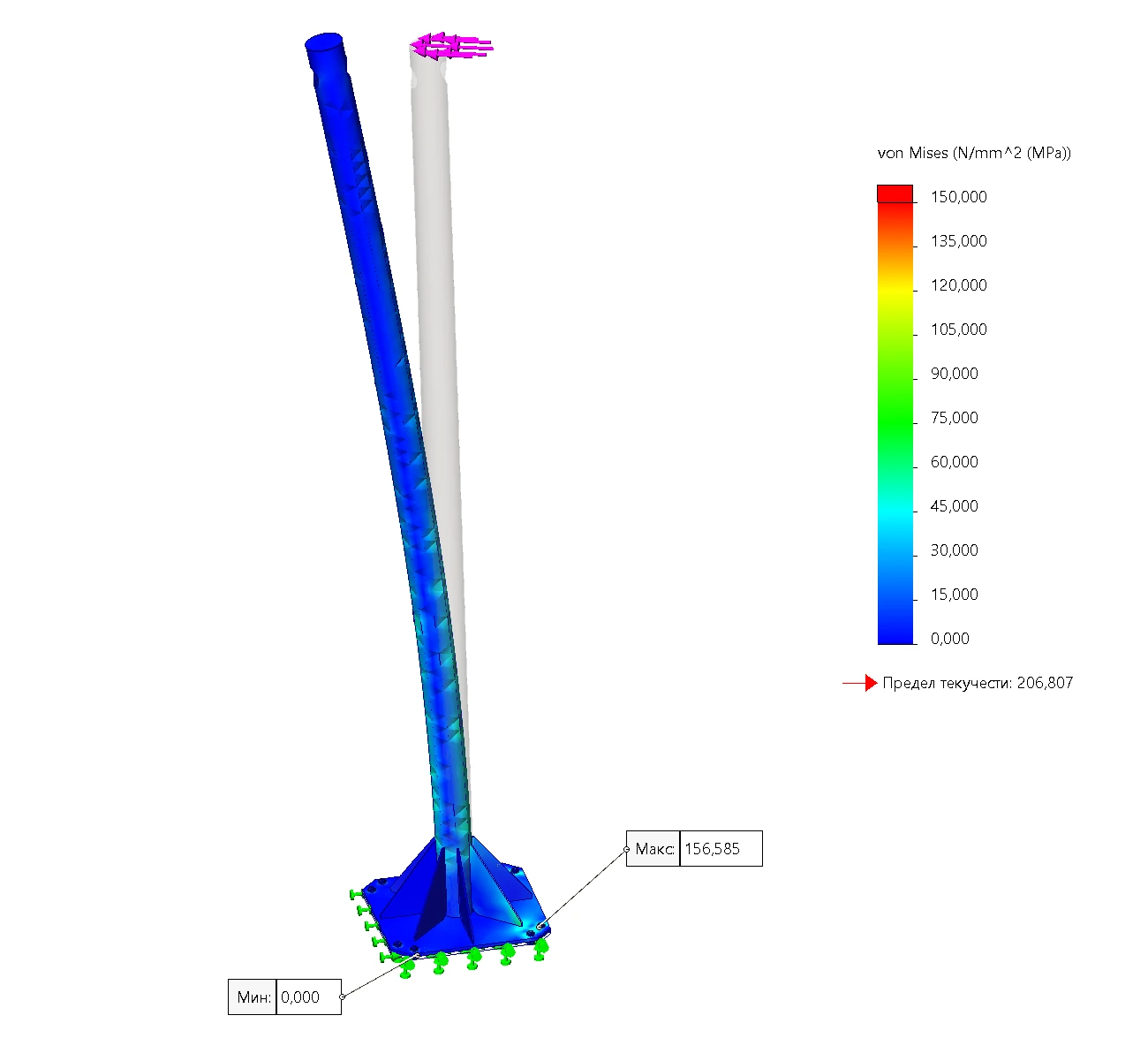

- Расчёт стойки и основания.
- Сборочные чертежи и деталировку.
Проект в деталях
01 / 10В публичных копиях чертежей скрыты размерные и идентификационные данные; на отдельных видах — части узлов.

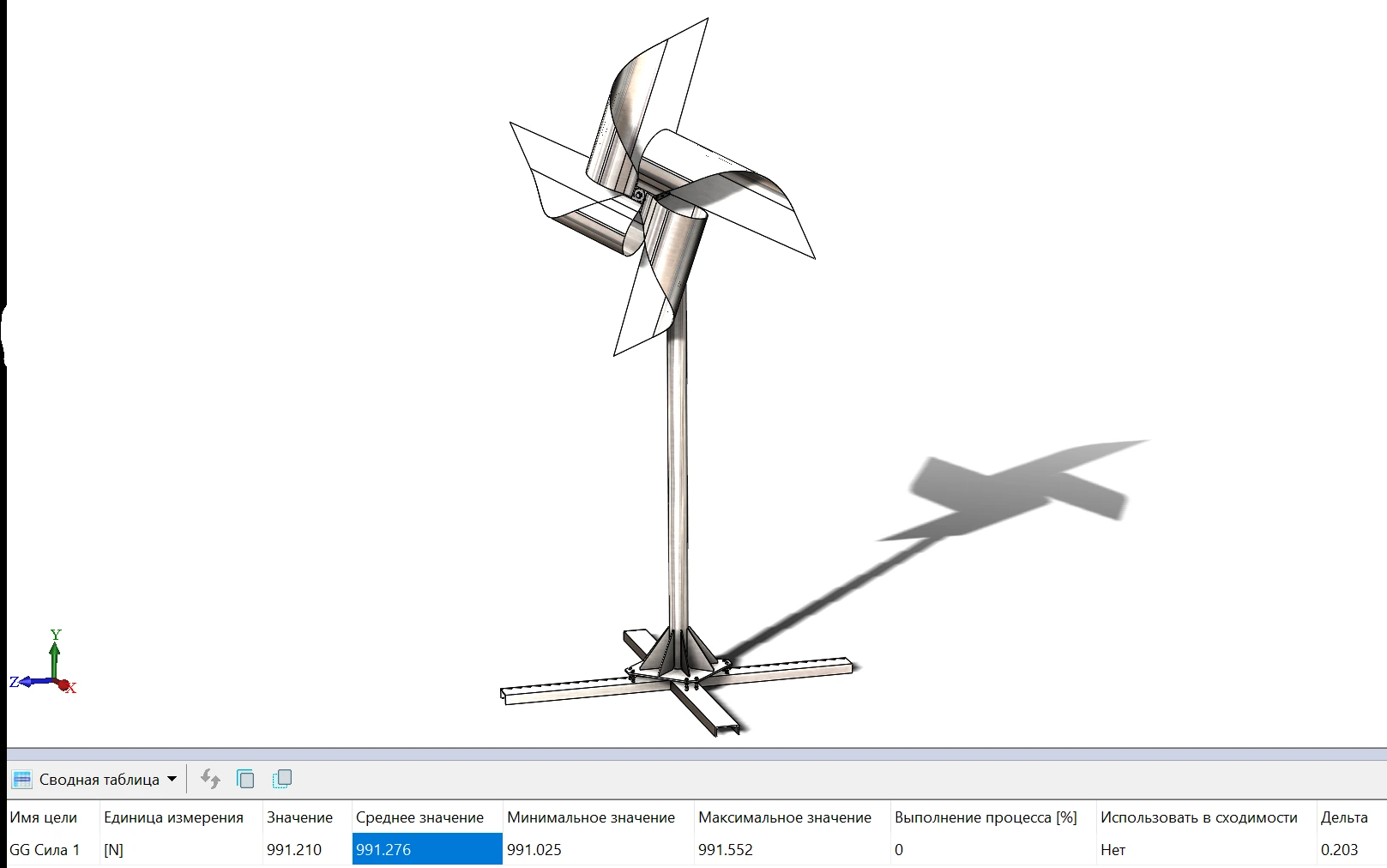

Результирующая сила воздействия встречного (фронтального) потока воздуха.

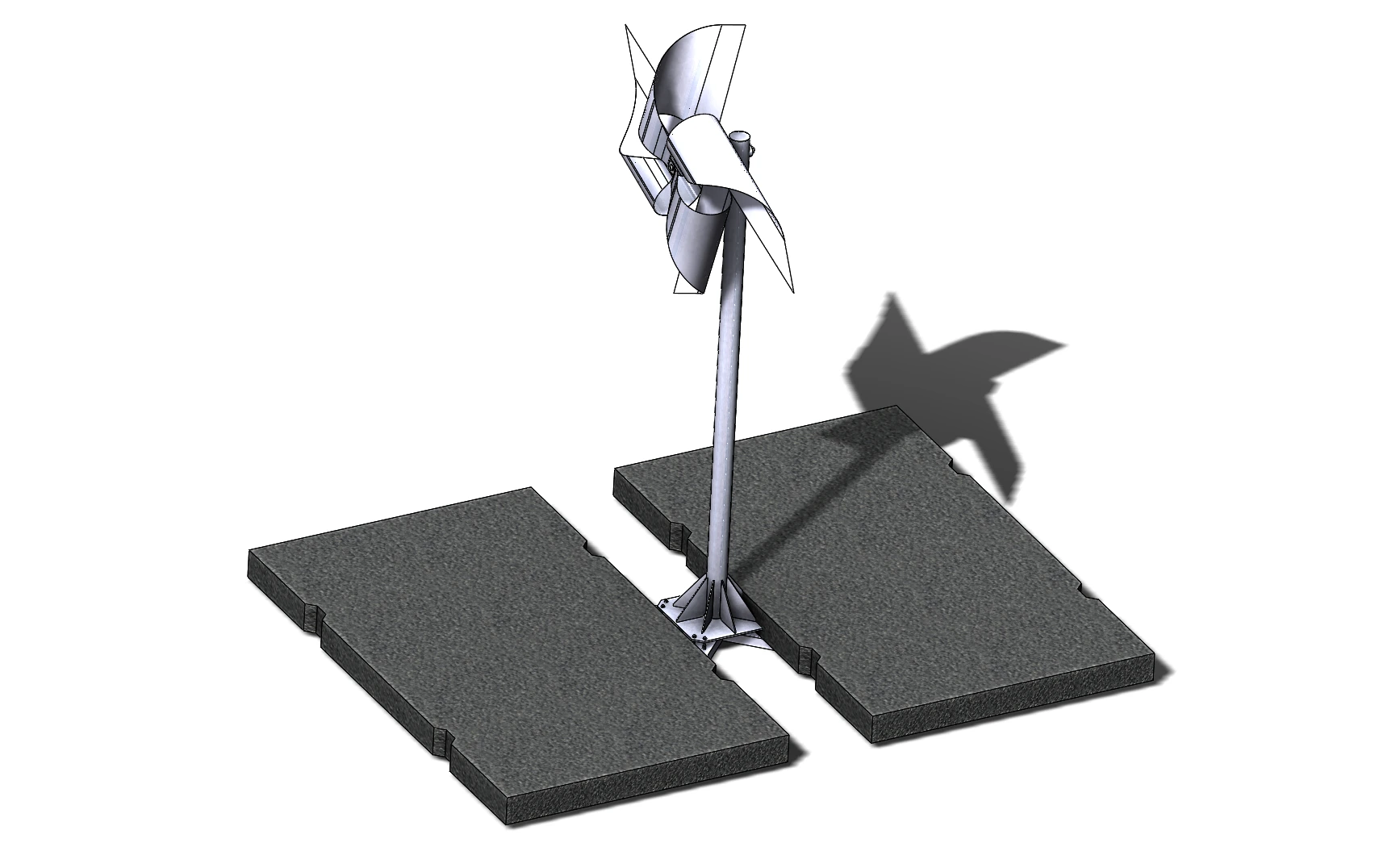

В материалах рассмотрены варианты высоты и основания. Устойчивость требует принятого пригруза; показатели одного исполнения не переносятся на другое.
