Задача
Оценить несущую способность стального каркаса склада, включая снеговую нагрузку и ветер с разных направлений.
Решение

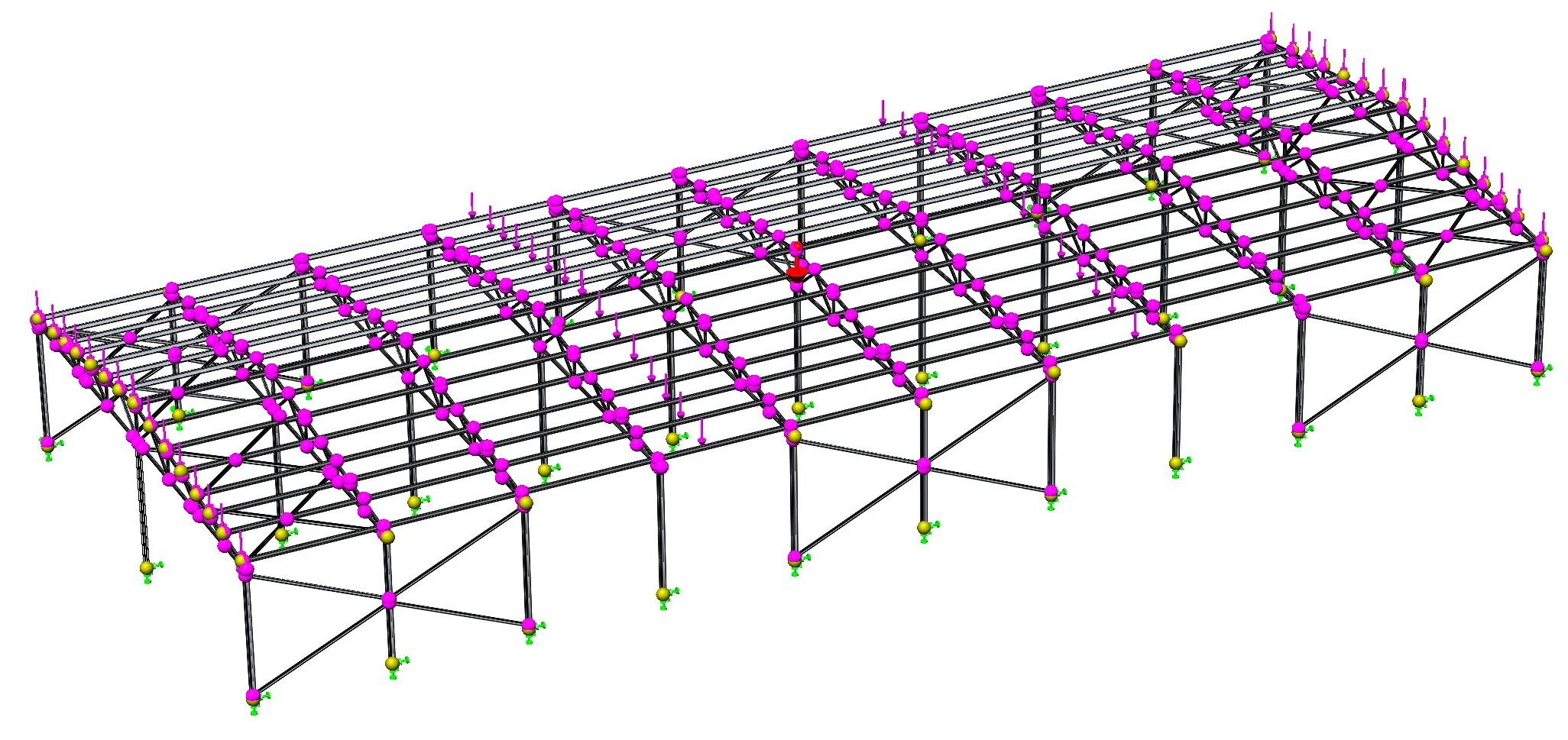

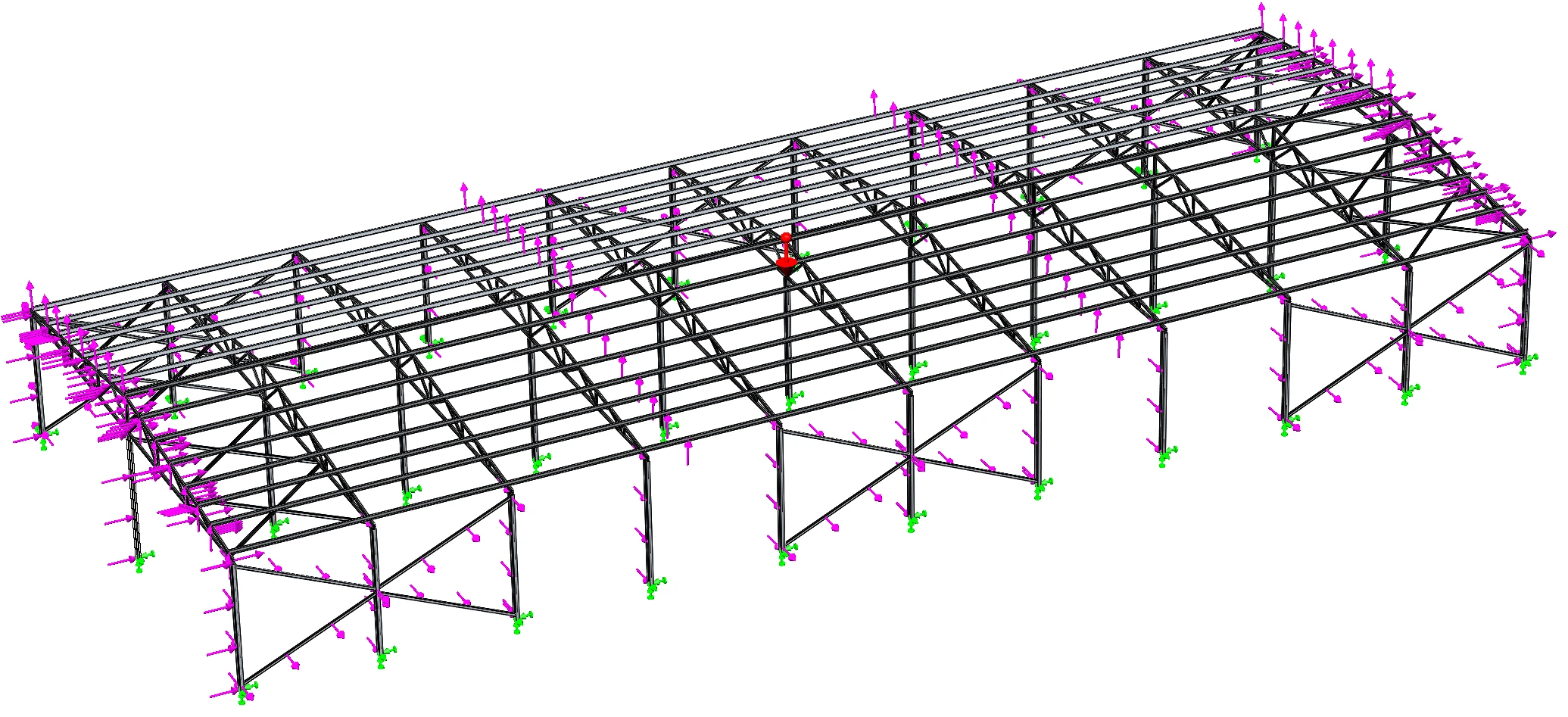

Создали пространственную расчётную схему, задали нагрузки и опирание, сопоставили напряжения, прогибы и горизонтальные перемещения для рассмотренных сценариев.
Результат

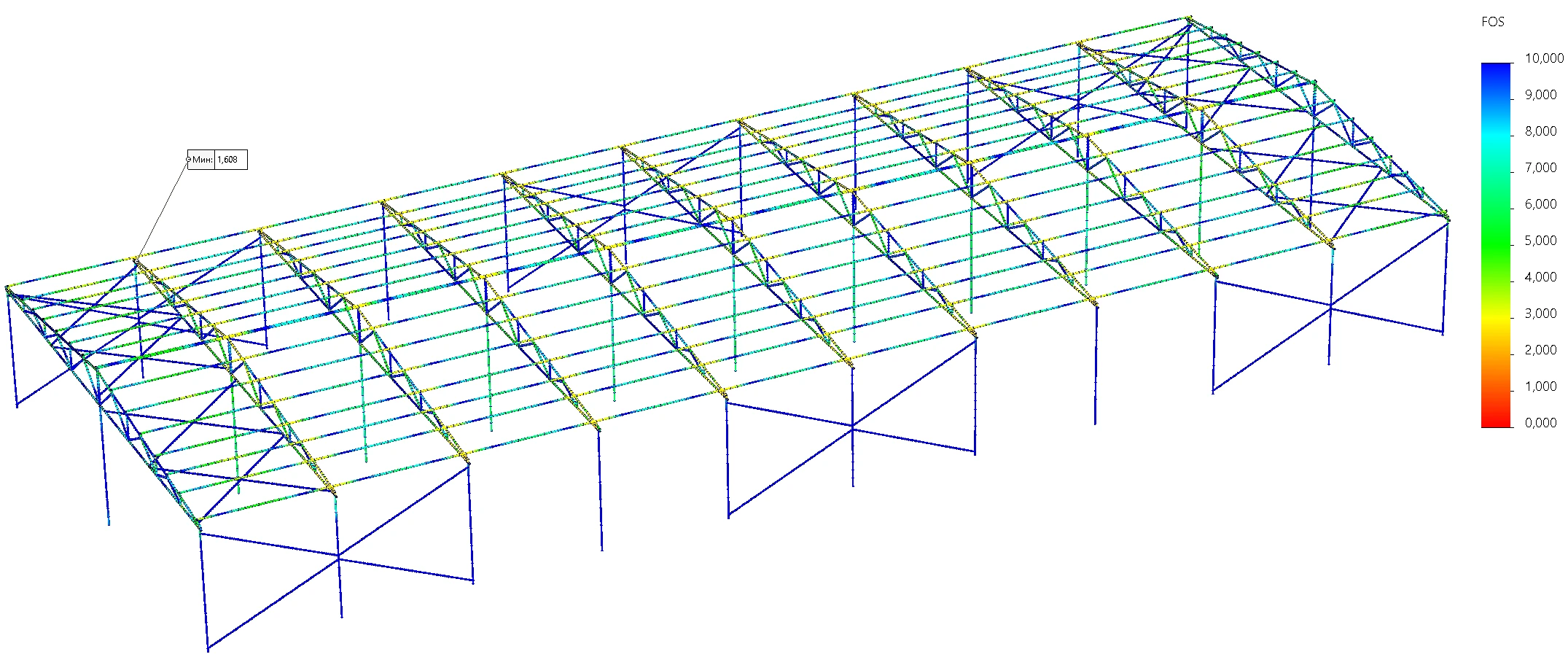

В принятых условиях определяющим оказалось снеговое воздействие. Минимальный расчётный запас по прочности составил 1,61; перемещения удовлетворили критериям отчёта. Заказчик получил обоснование работы каркаса под заданными сочетаниями.
Что получил заказчик
- Расчётную модель склада.
- Сравнение климатических сценариев.

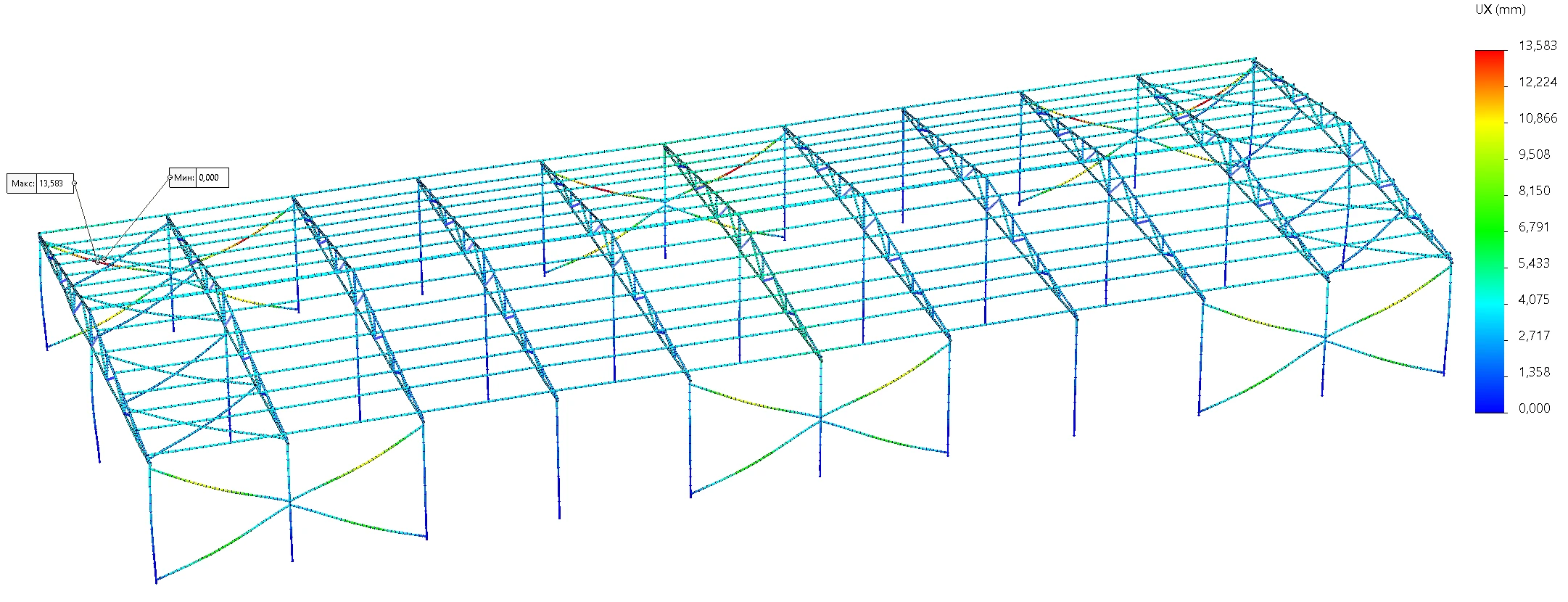

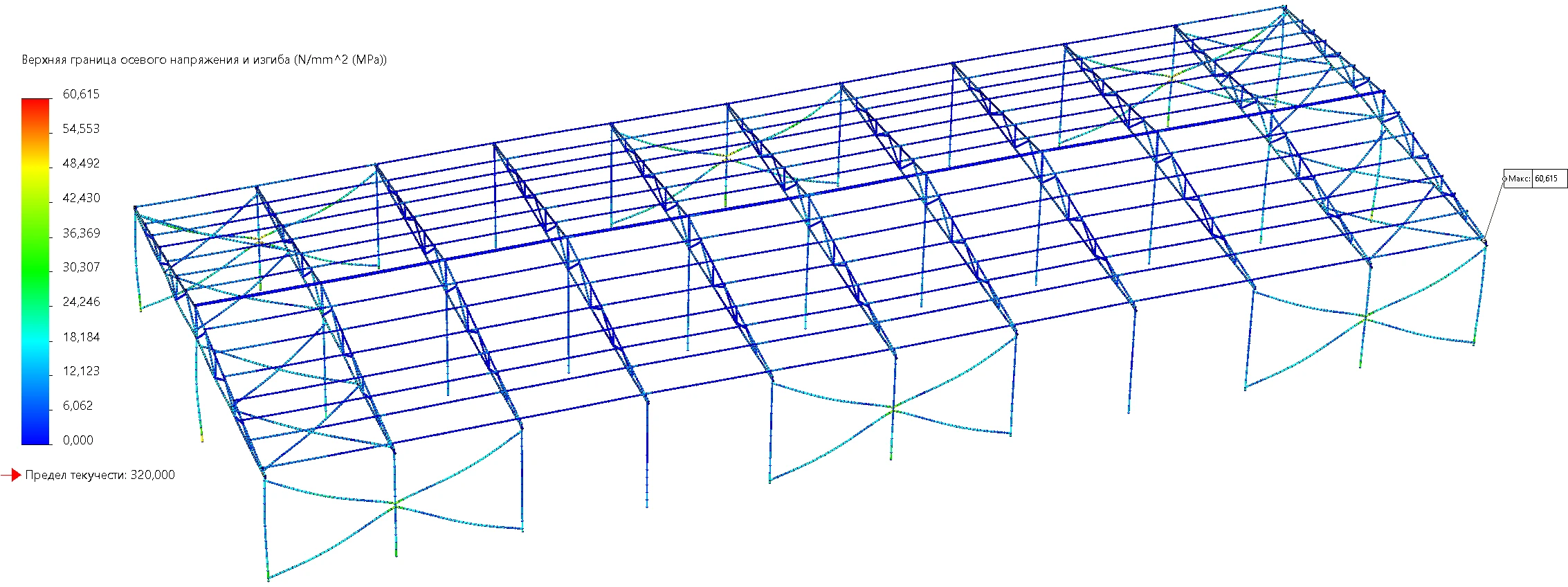

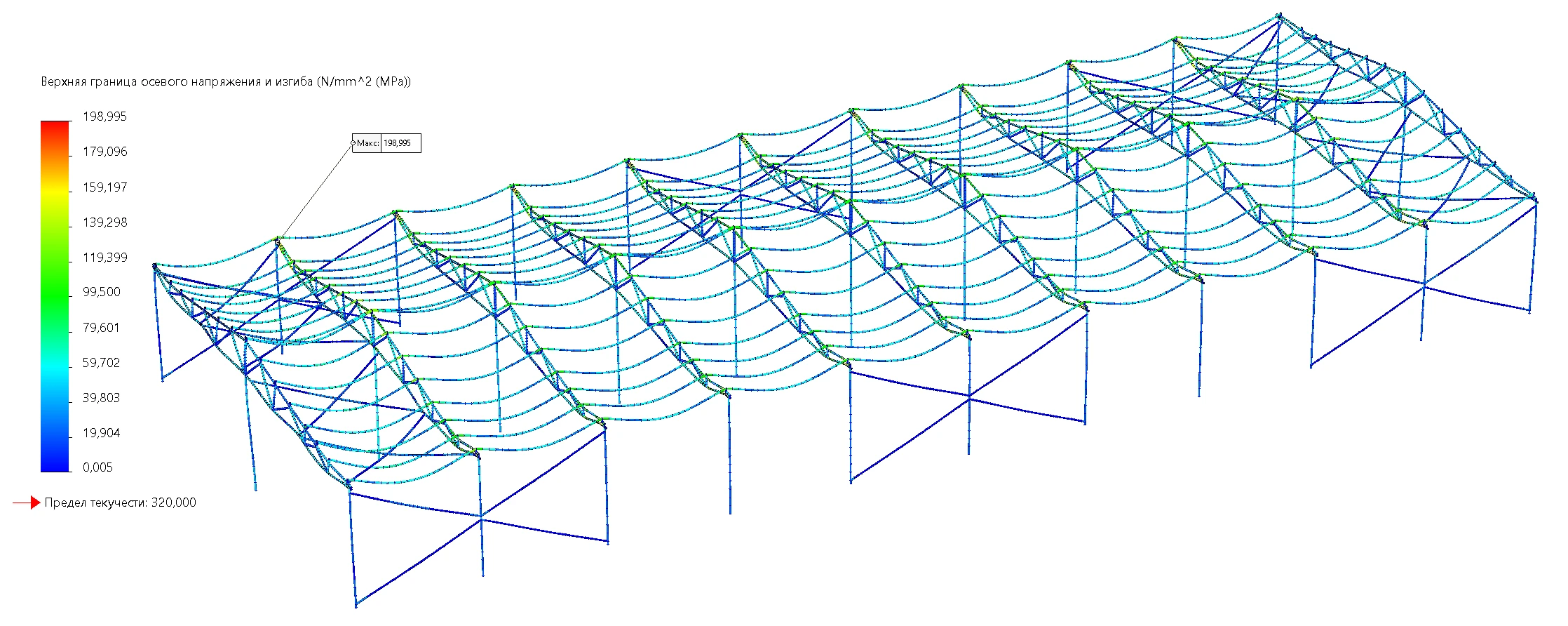

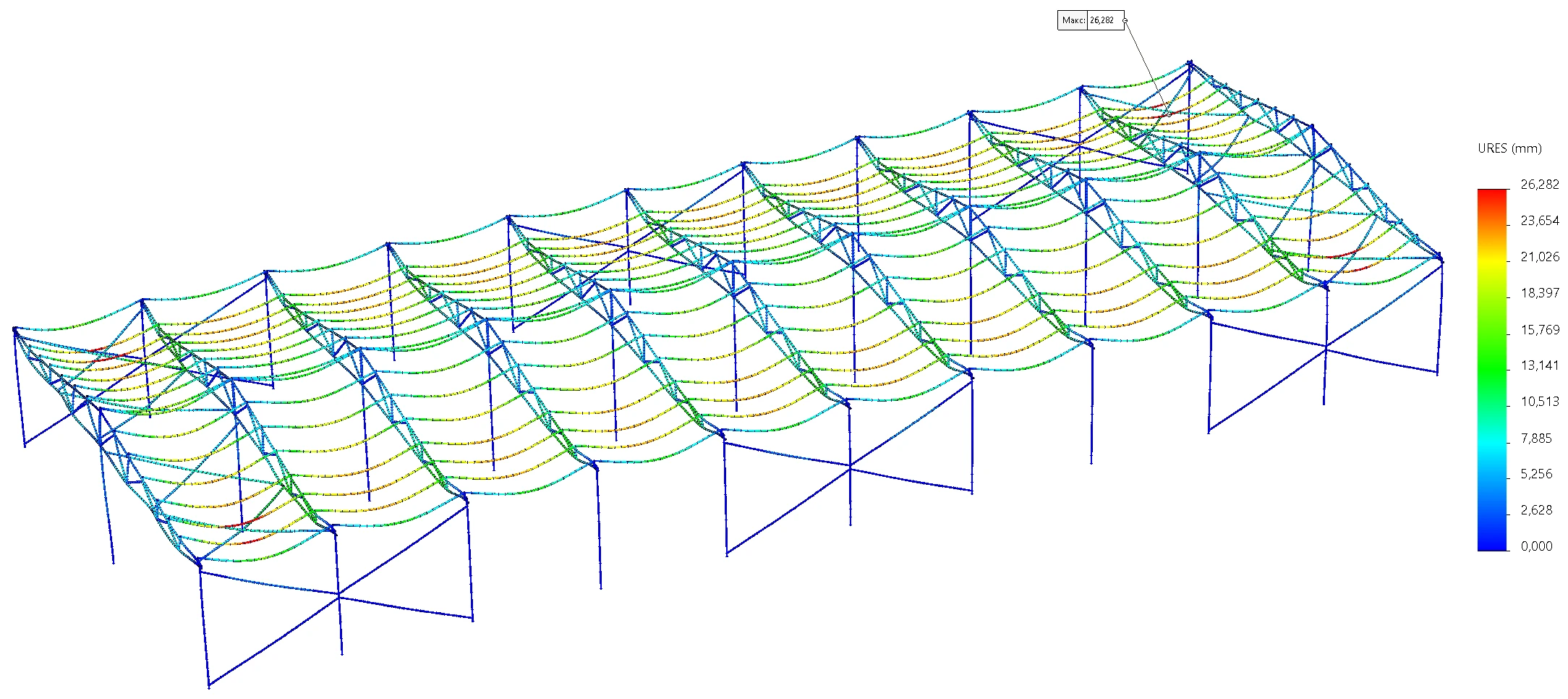

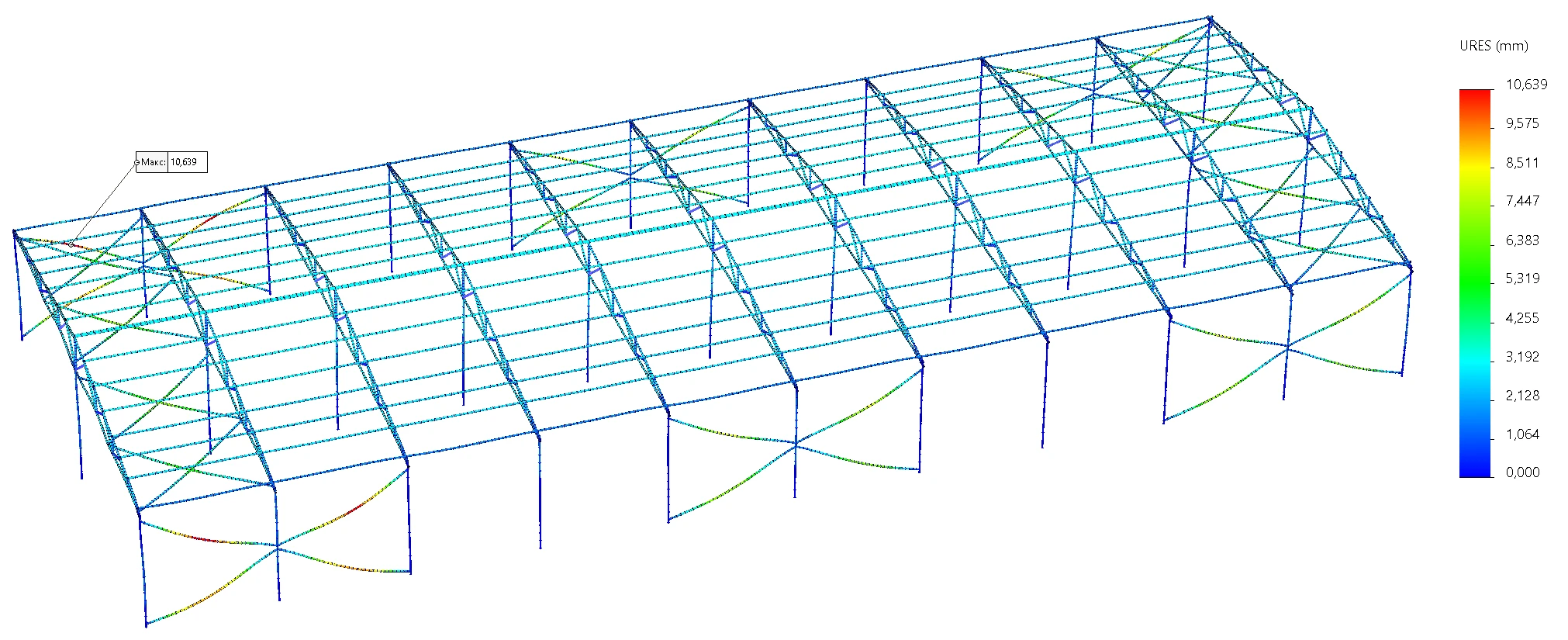

- Карты напряжений и перемещений.
Проект в деталях

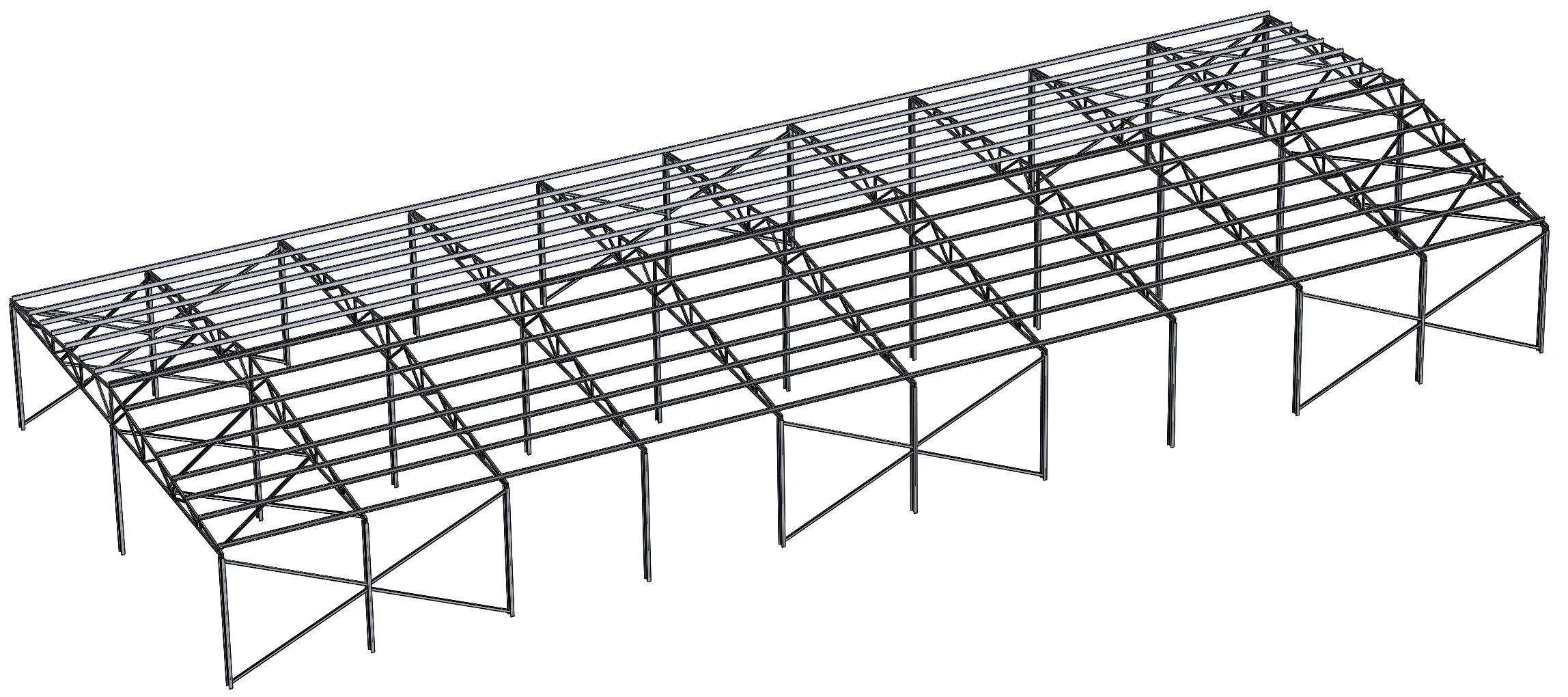

01 / 103D-модель склада. Изометрия.
Проверка относится к принятому в отчёте материалу и расчётной схеме; другие размеры, нагрузки и соединения требуют уточнения.
