Задача
Оценить пространственную металлоконструкцию мезонина под распределённой нагрузкой на перекрытие.
Решение

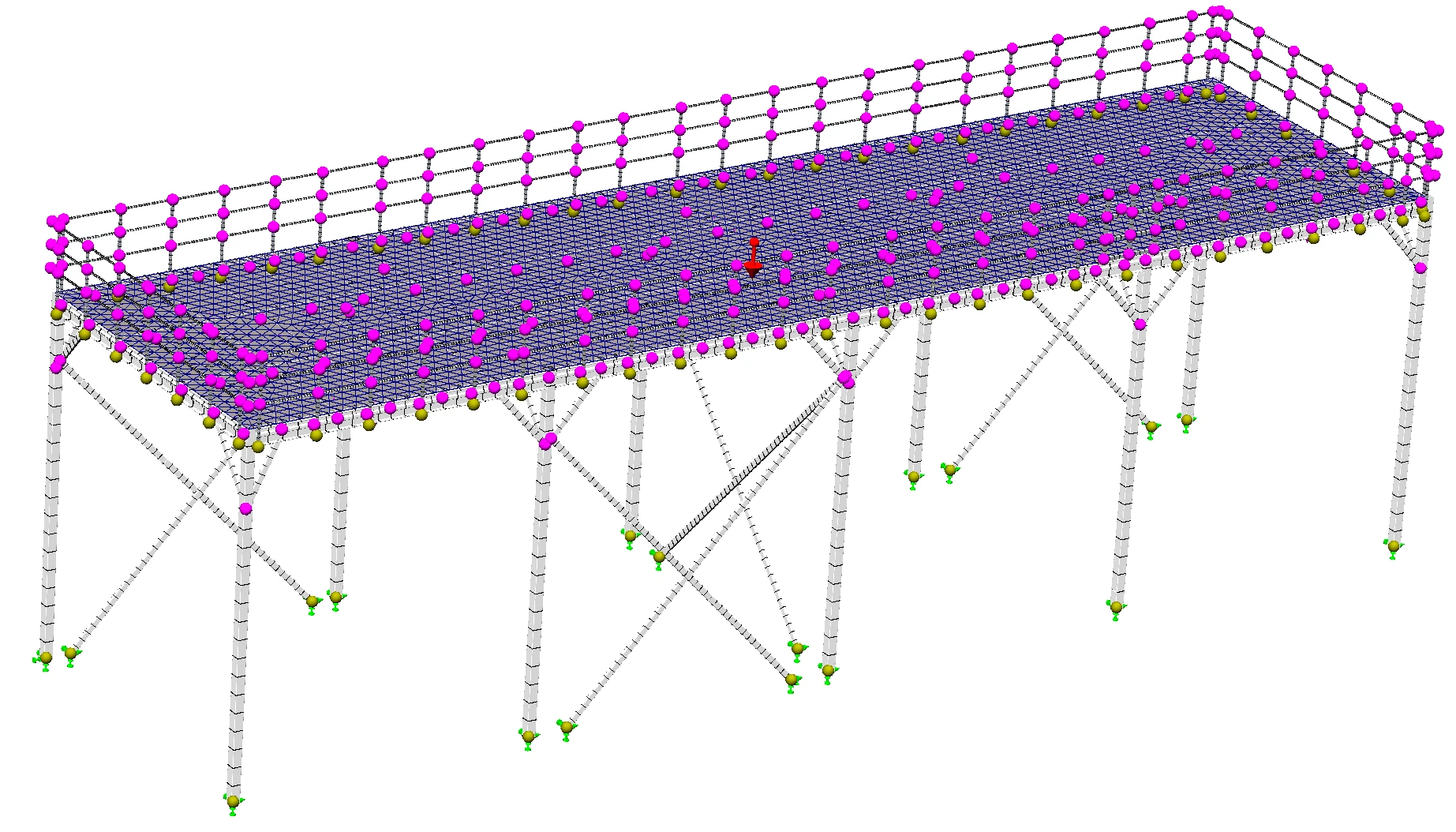

Выполнили статический расчёт и отдельный анализ потери устойчивости. Проверили наиболее нагруженные поперечные профили, деформации перекрытия и формы потери устойчивости каркаса.
Результат
При заданных условиях мезонин удовлетворил принятым критериям без дополнительного усиления. Расчётный запас по прочности составил 2,16, максимальное перемещение — 13,62 мм; коэффициент первой физически значимой формы потери устойчивости — 3,87.
Что получил заказчик

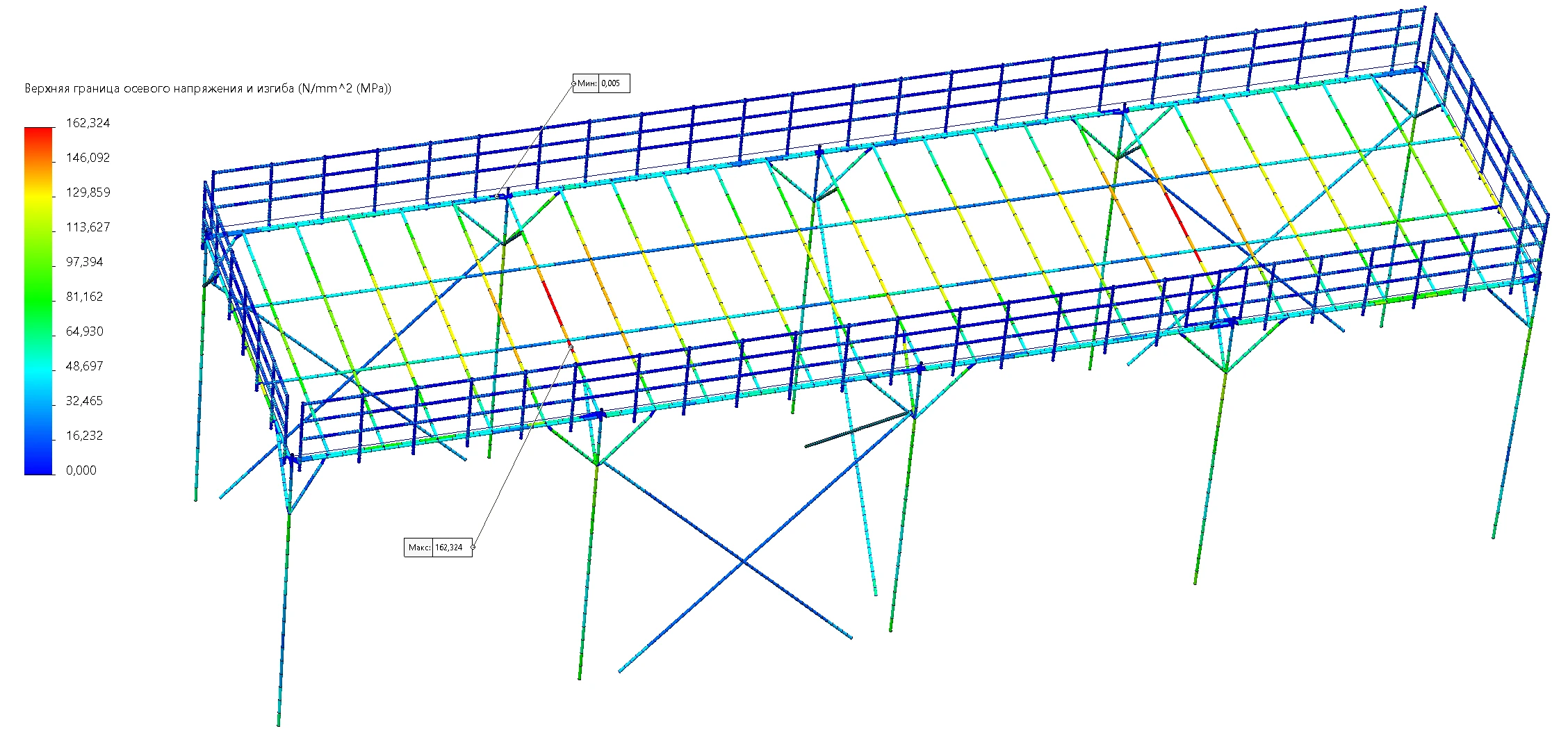

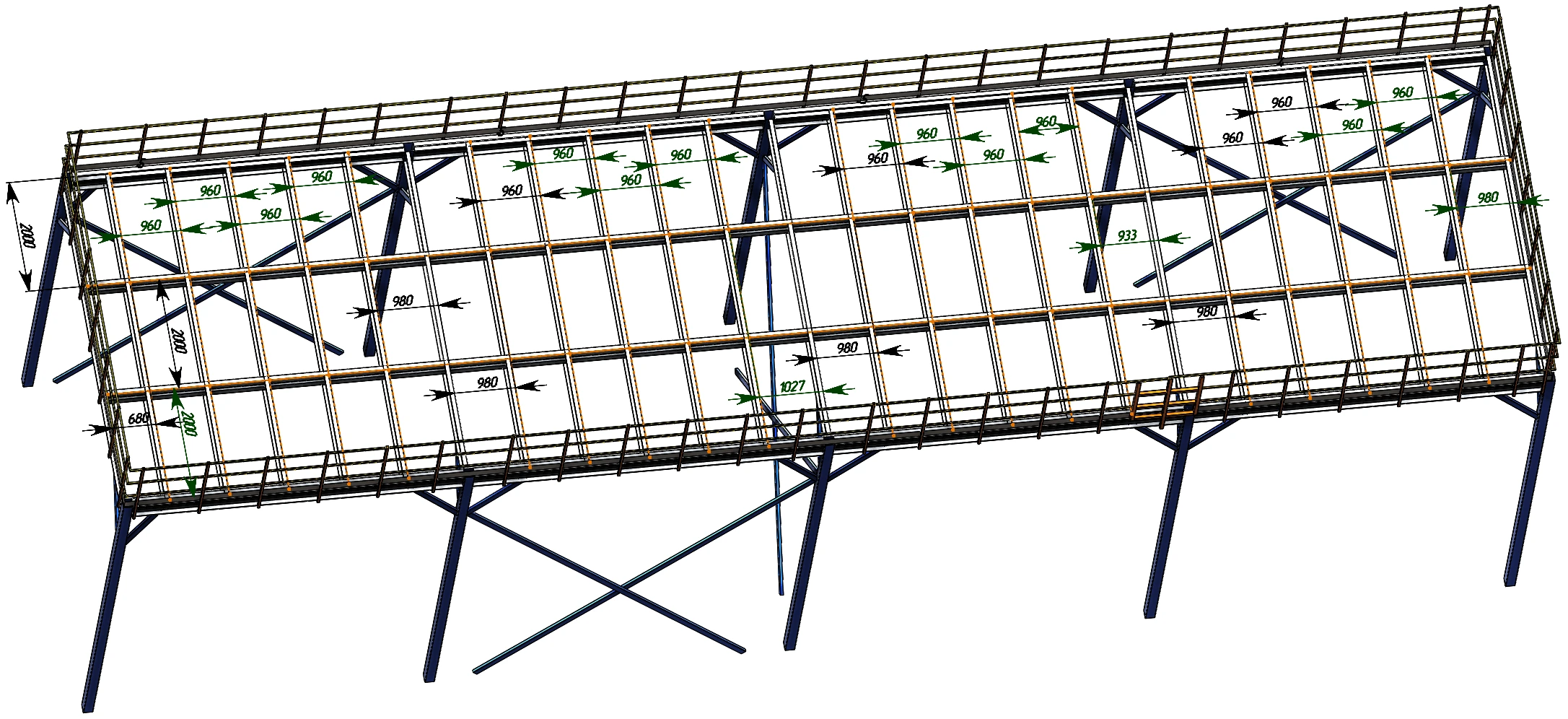

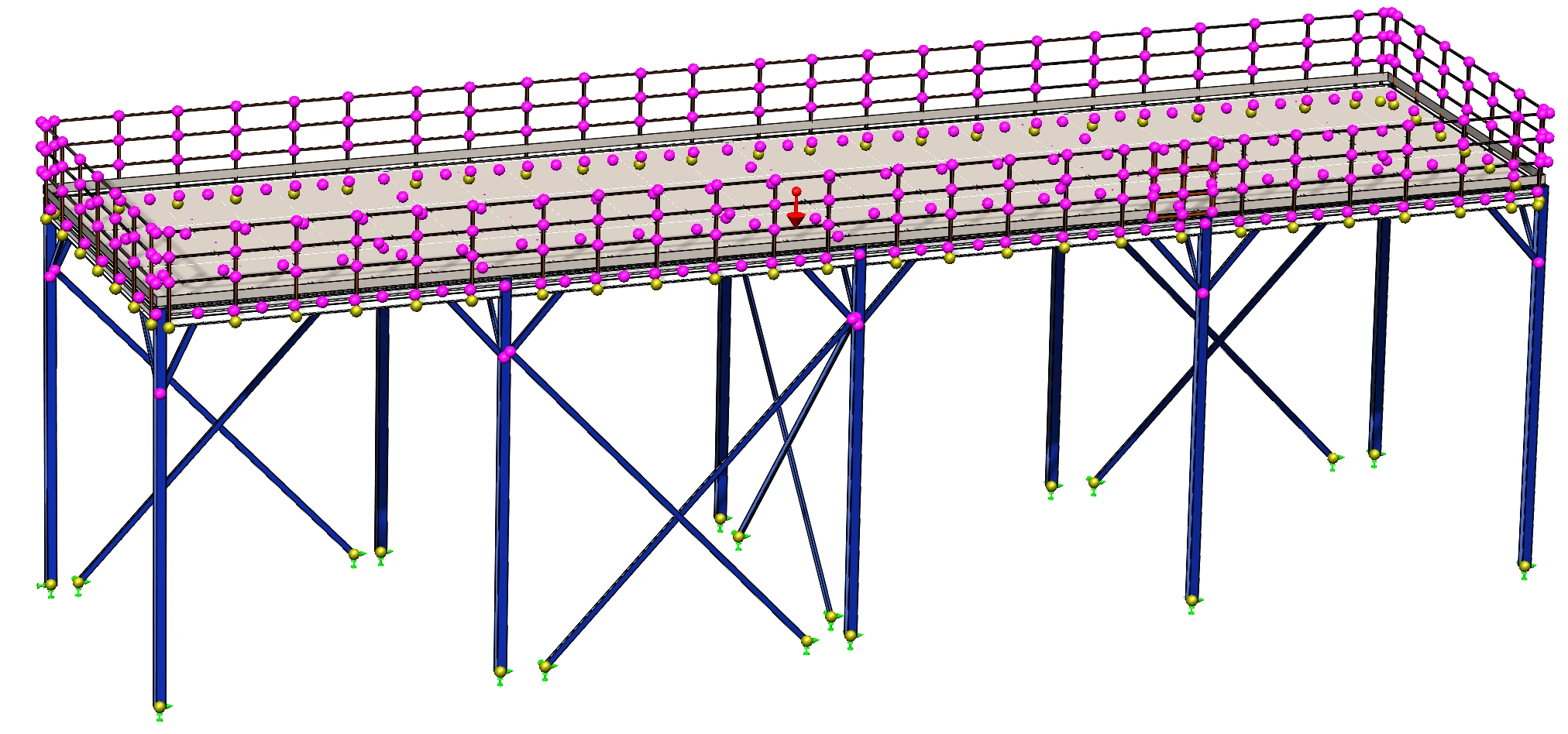

- Проверку несущего каркаса.

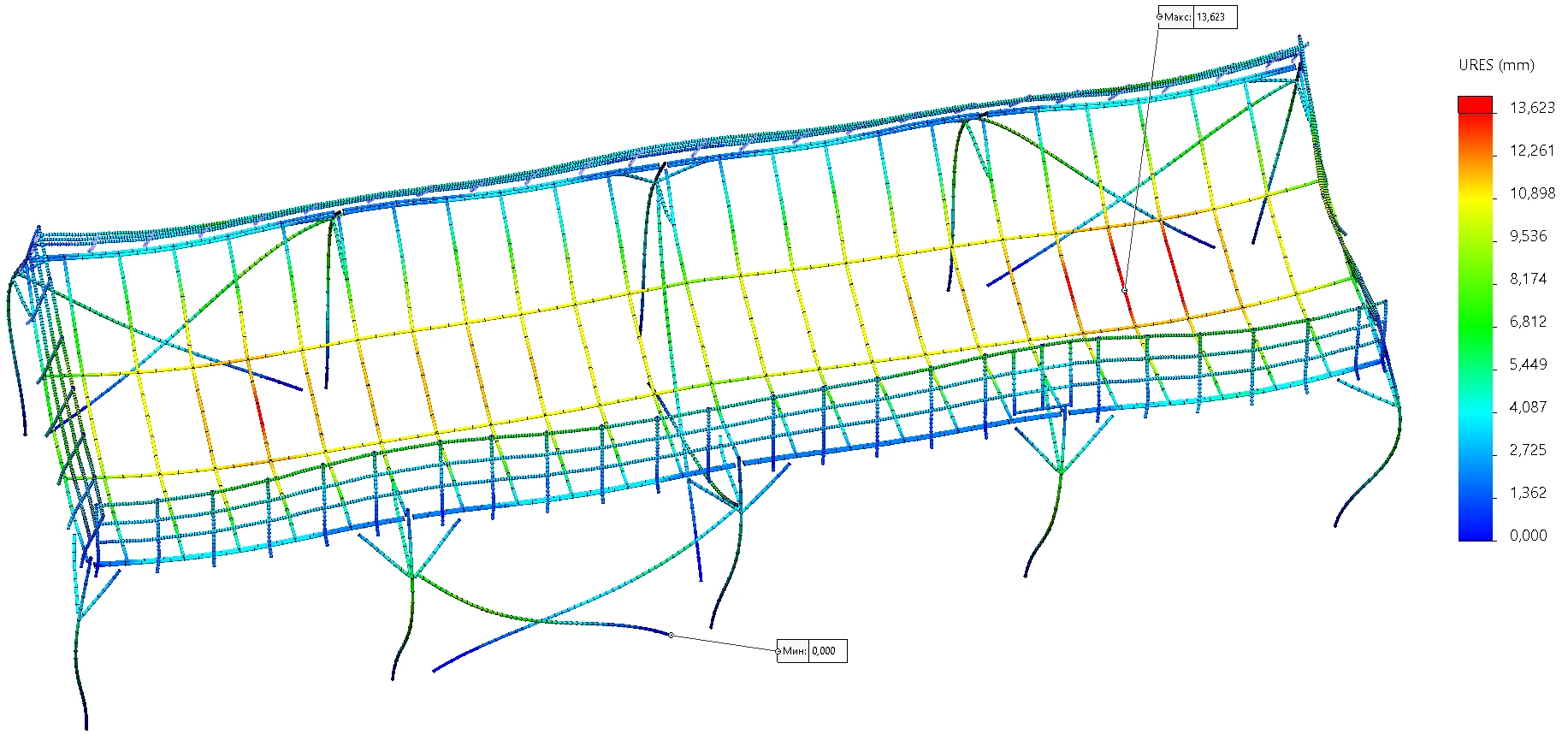

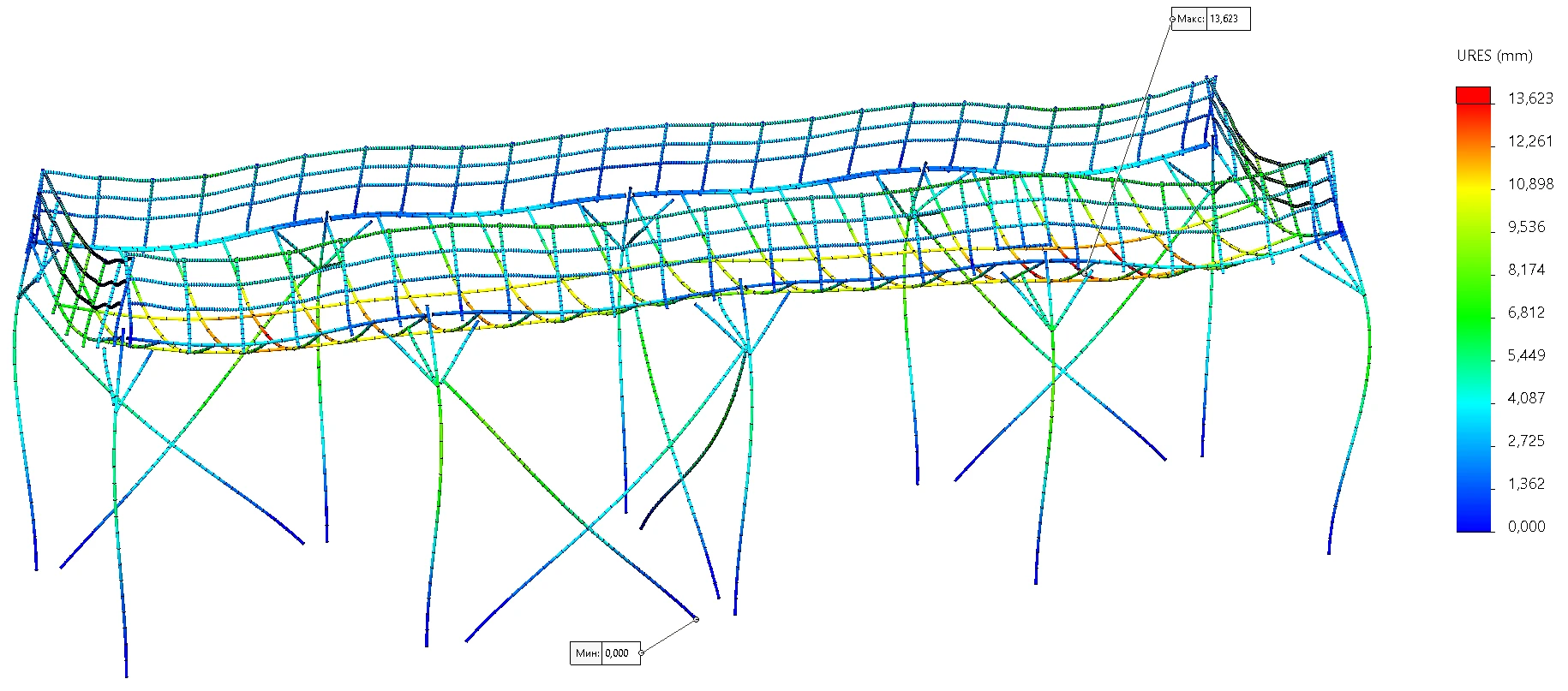

- Карты прогибов перекрытия.

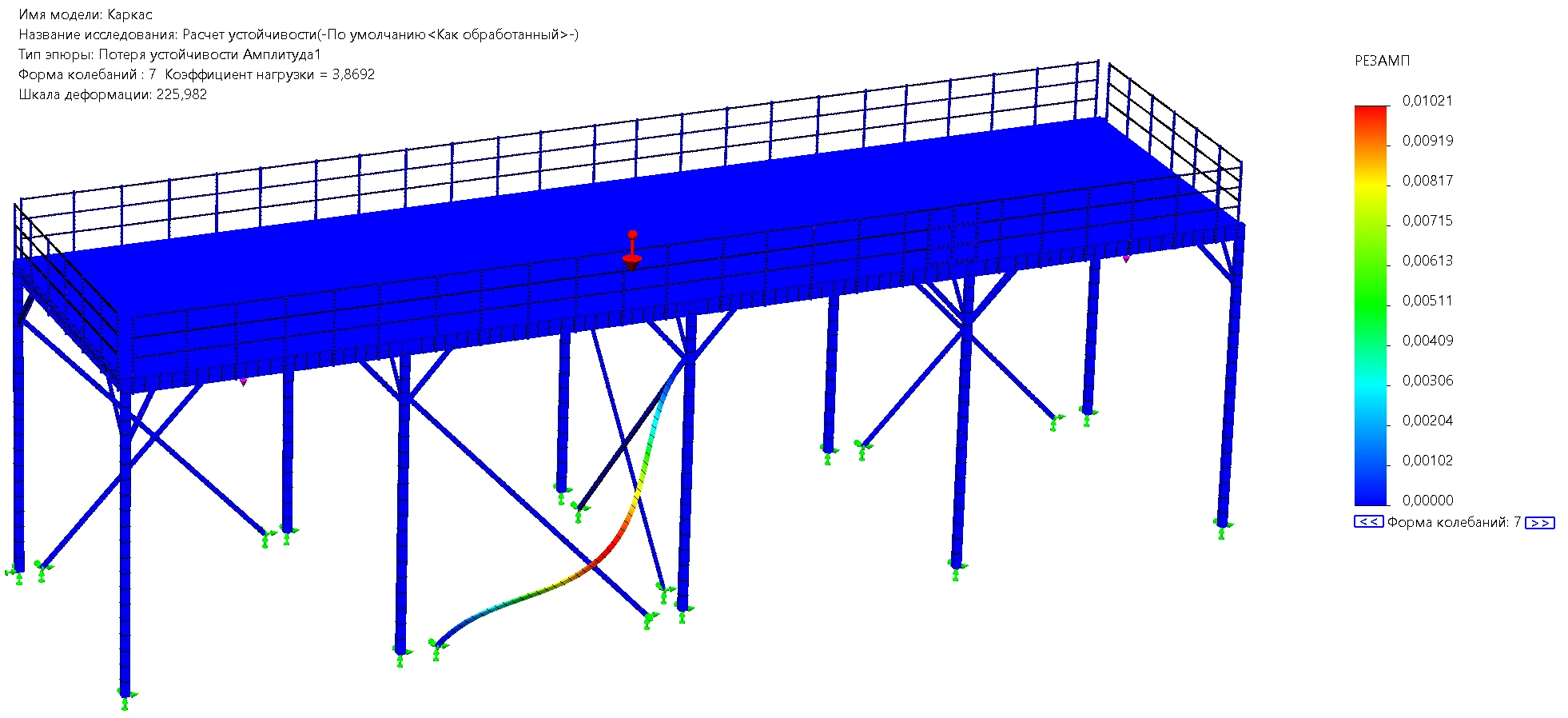

- Анализ общей устойчивости.
Проект в деталях

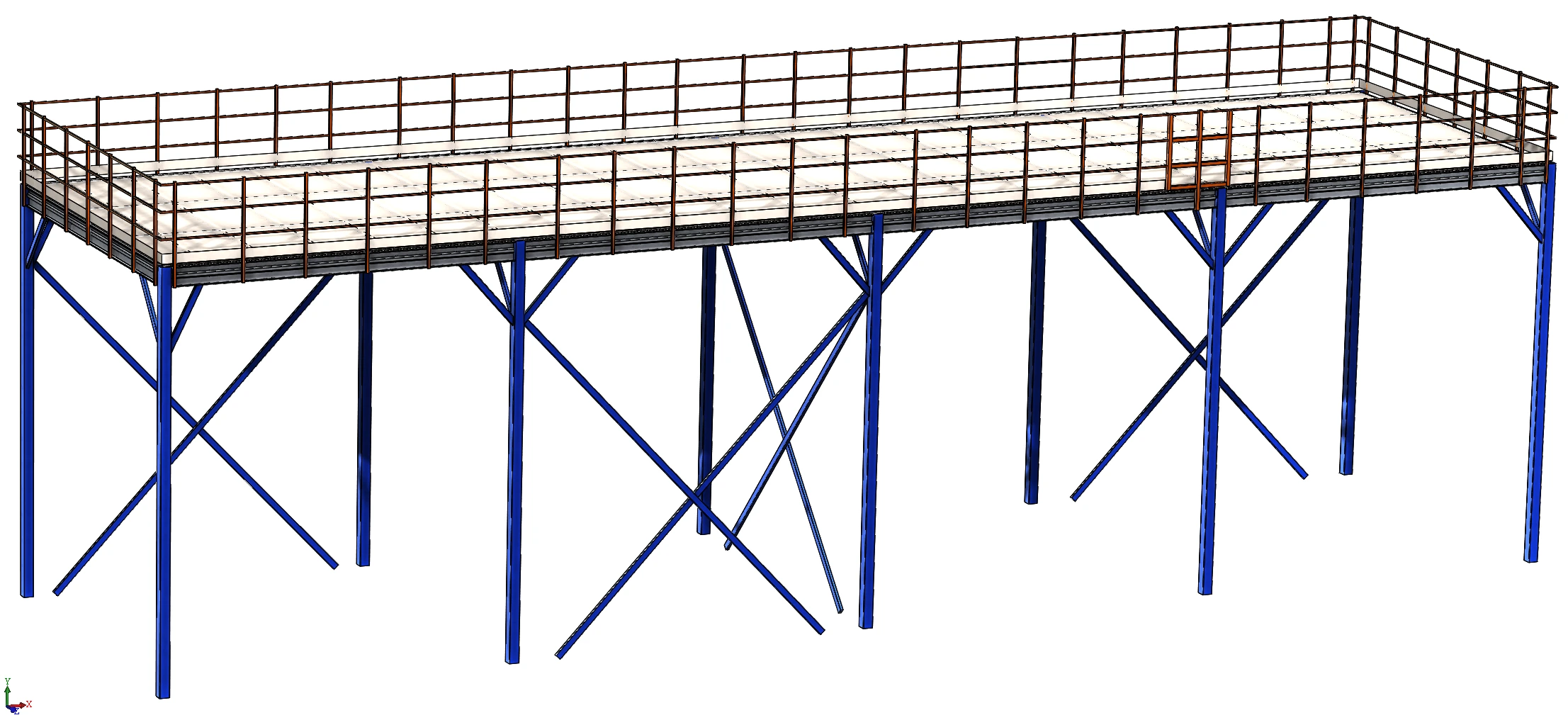

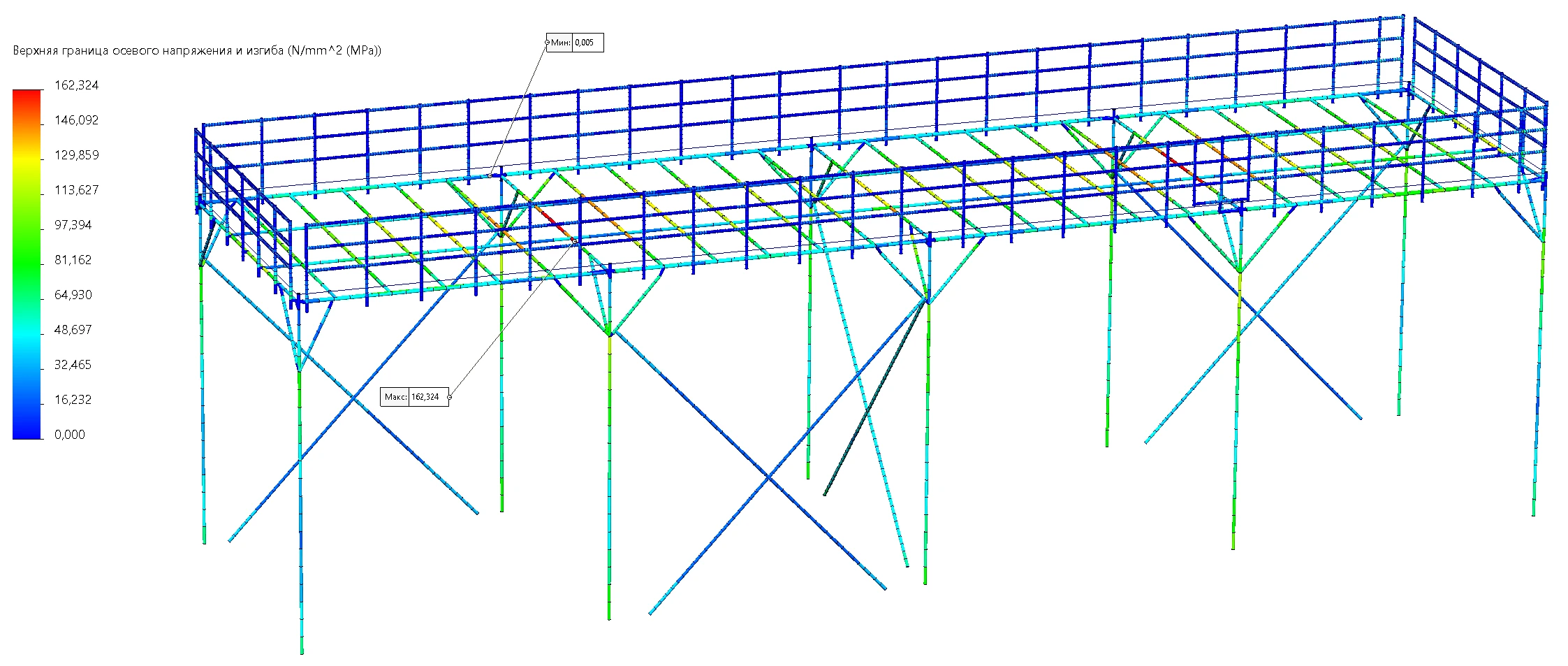

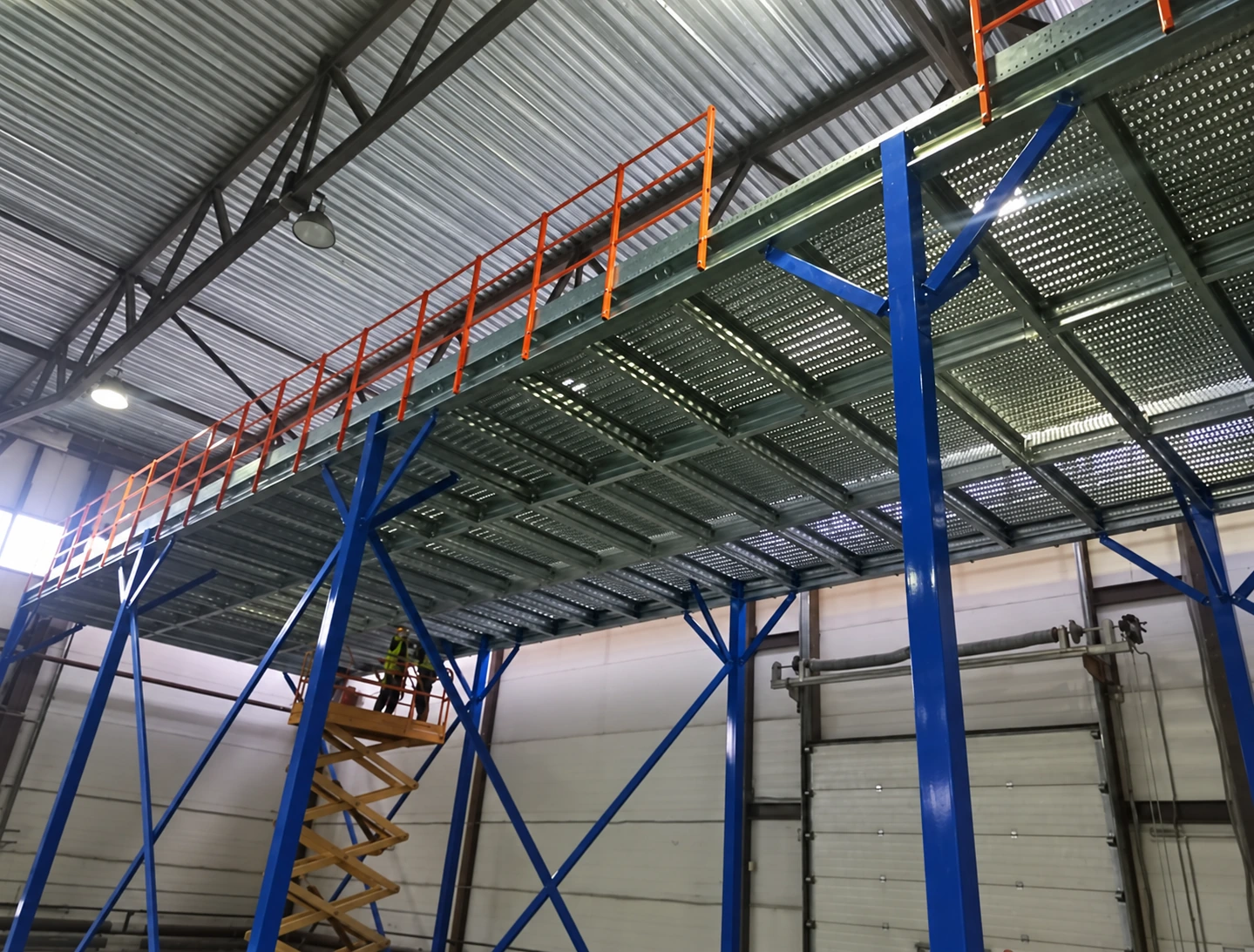

01 / 11Металлический мезонин на объекте: колонны, связи, настил и ограждение.

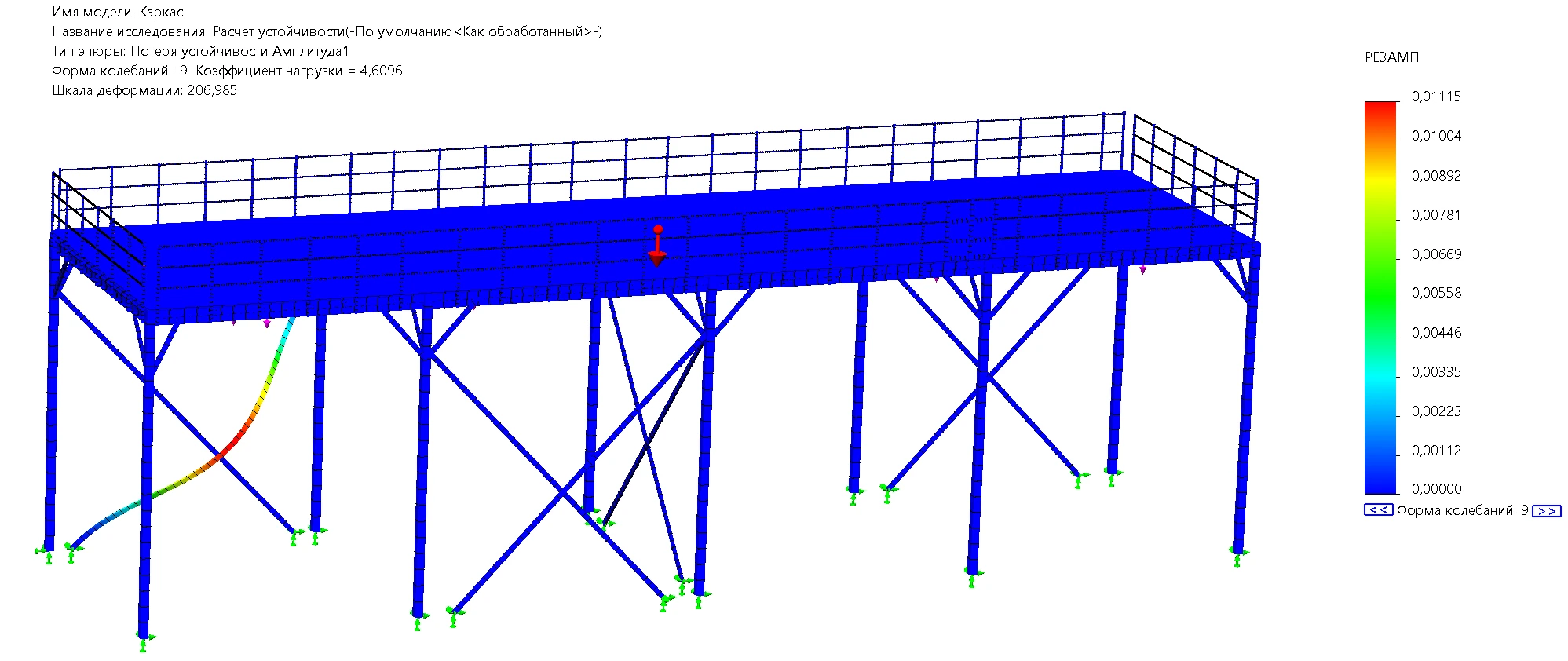

Коэффициент потери устойчивости получен в линейной постановке. Все показатели относятся к нагрузкам и закреплениям отчёта.
