Задача
Оценить совместное действие вертикальной нагрузки заполненных трубопроводов и горизонтальных температурных усилий на опоры группы ОП.
Решение

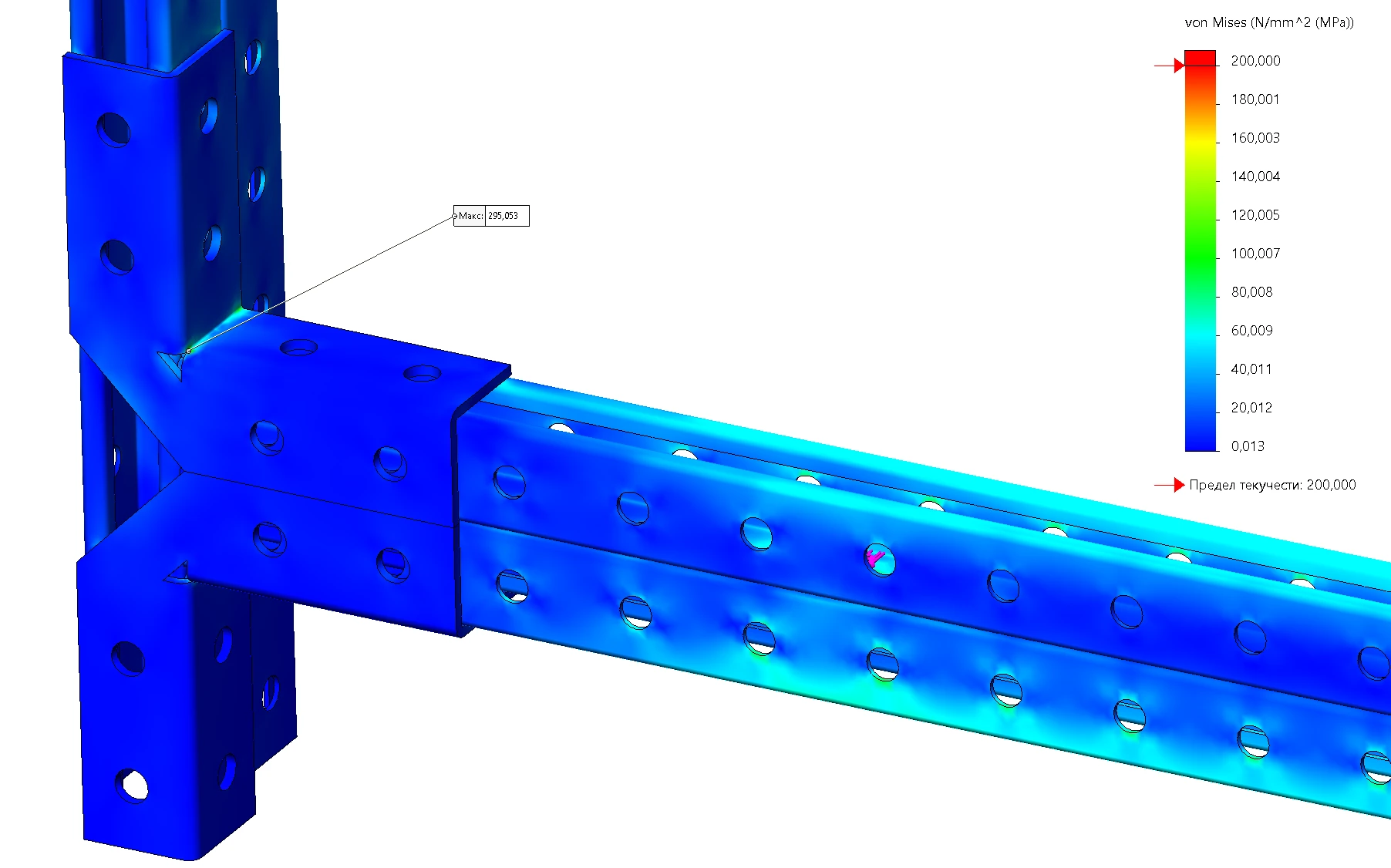

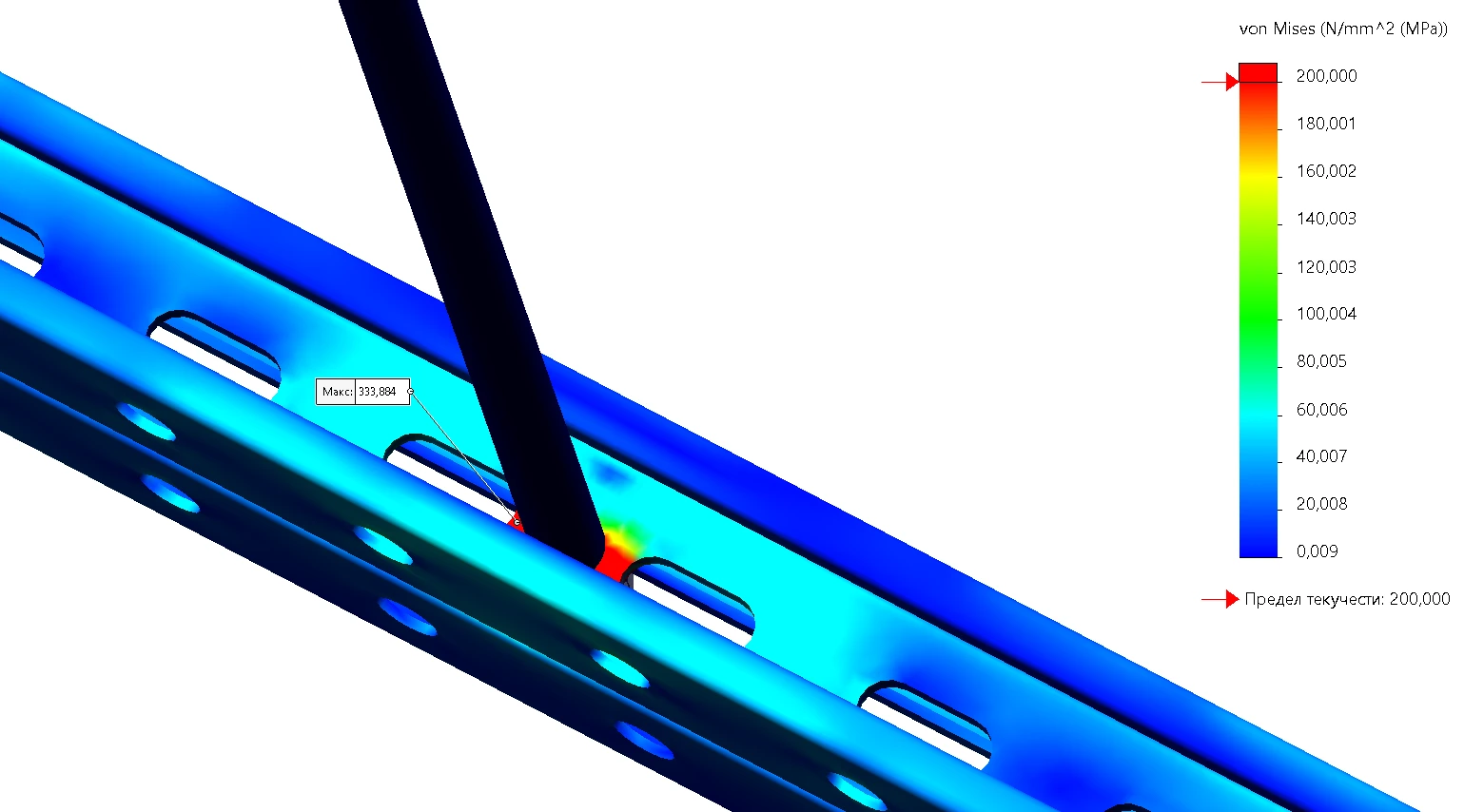

Рассчитали опоры ОП1.1, ОП3.1, ОП5.1 и ОП15.1, проверили перемещения и усилия крепежа. Локальные пики у кромок исследовали отдельно от характерных напряжений в несущих элементах.
Результат
Для всех четырёх рассмотренных опор подтверждены принятые критерии несущей способности и жёсткости. Заказчик получил расчётное обоснование узлов с учётом температурного воздействия.
Что получил заказчик
- Расчёты четырёх опор.
- Проверку соединителей и анкеров.

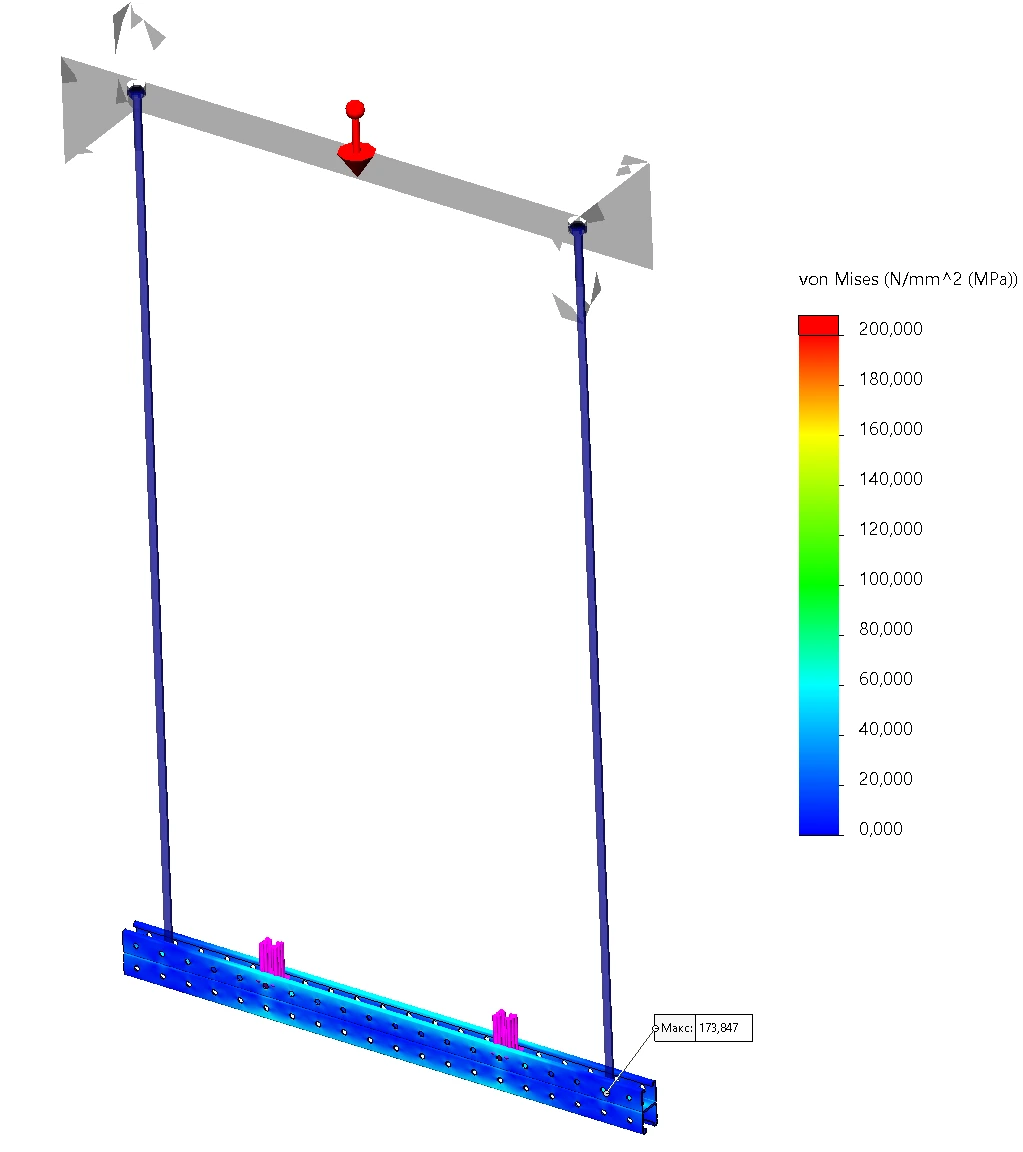

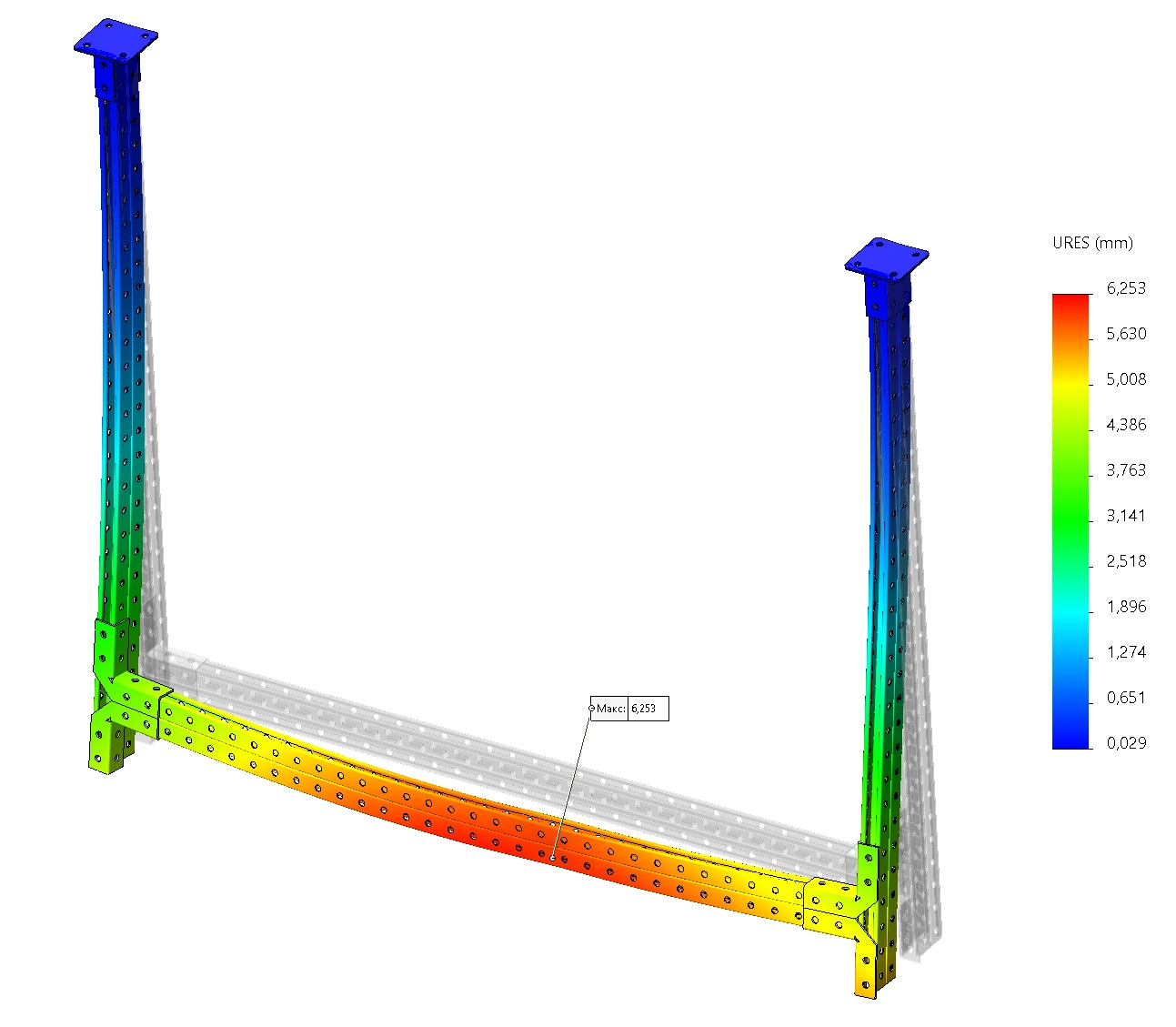

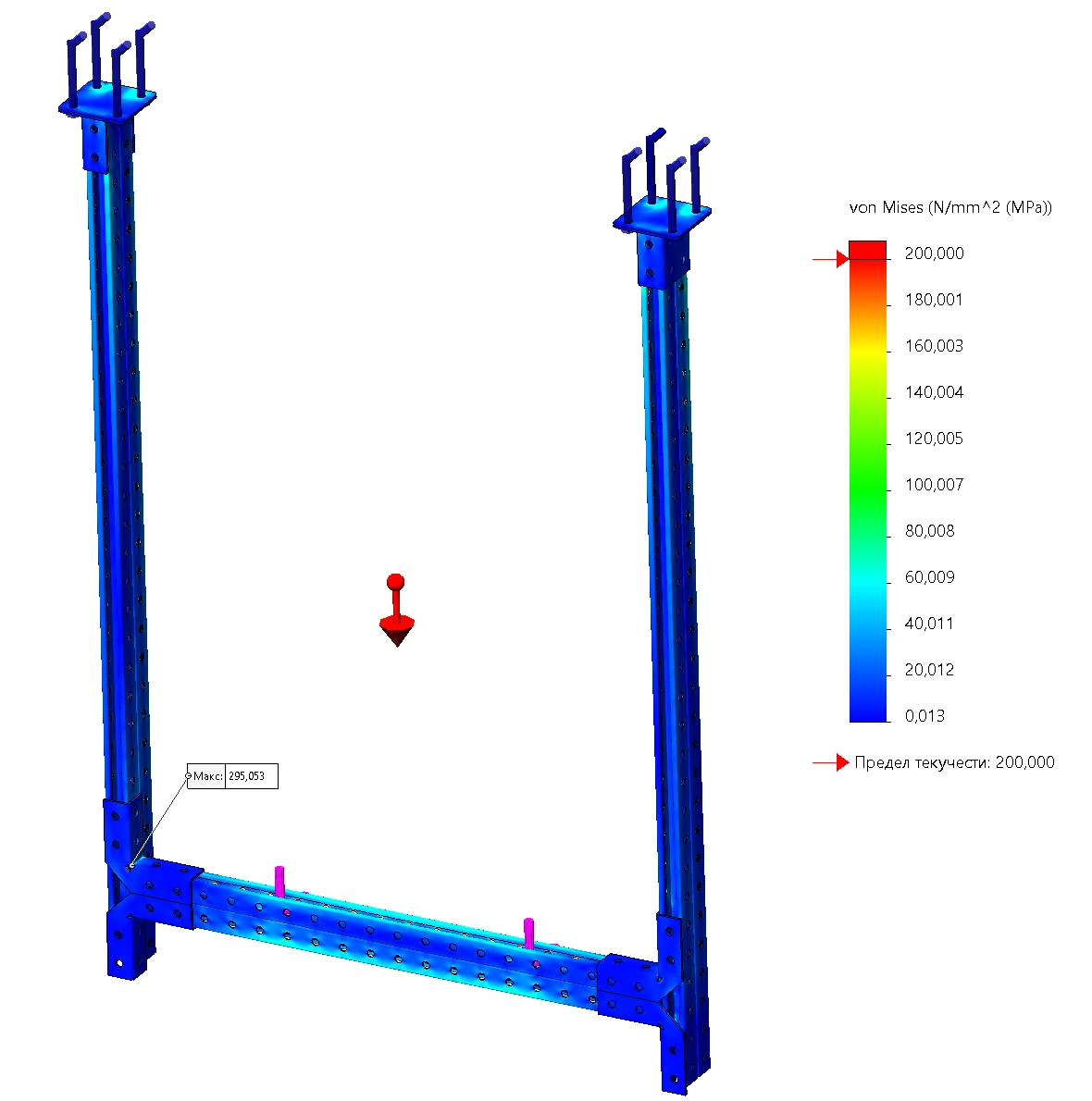

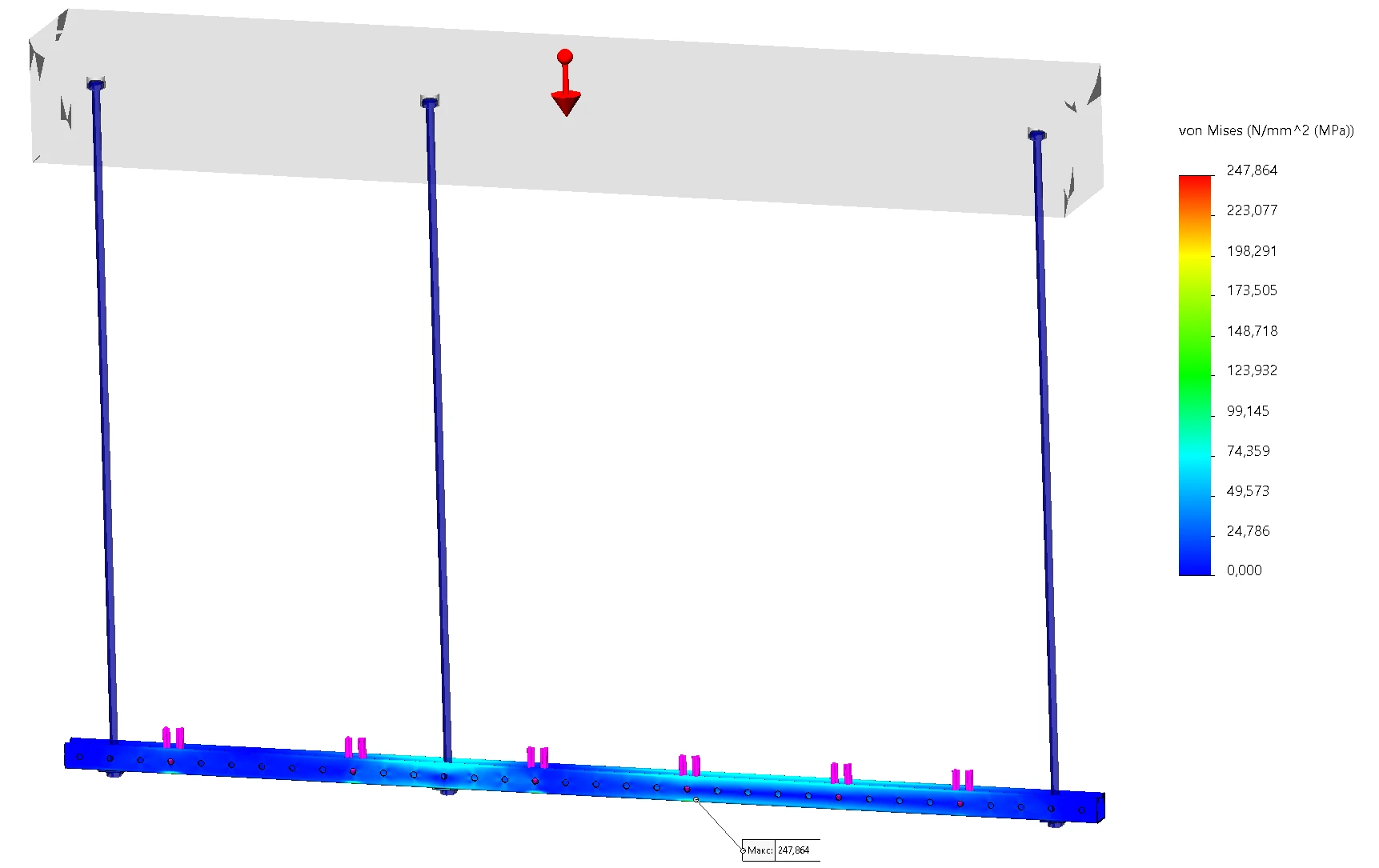

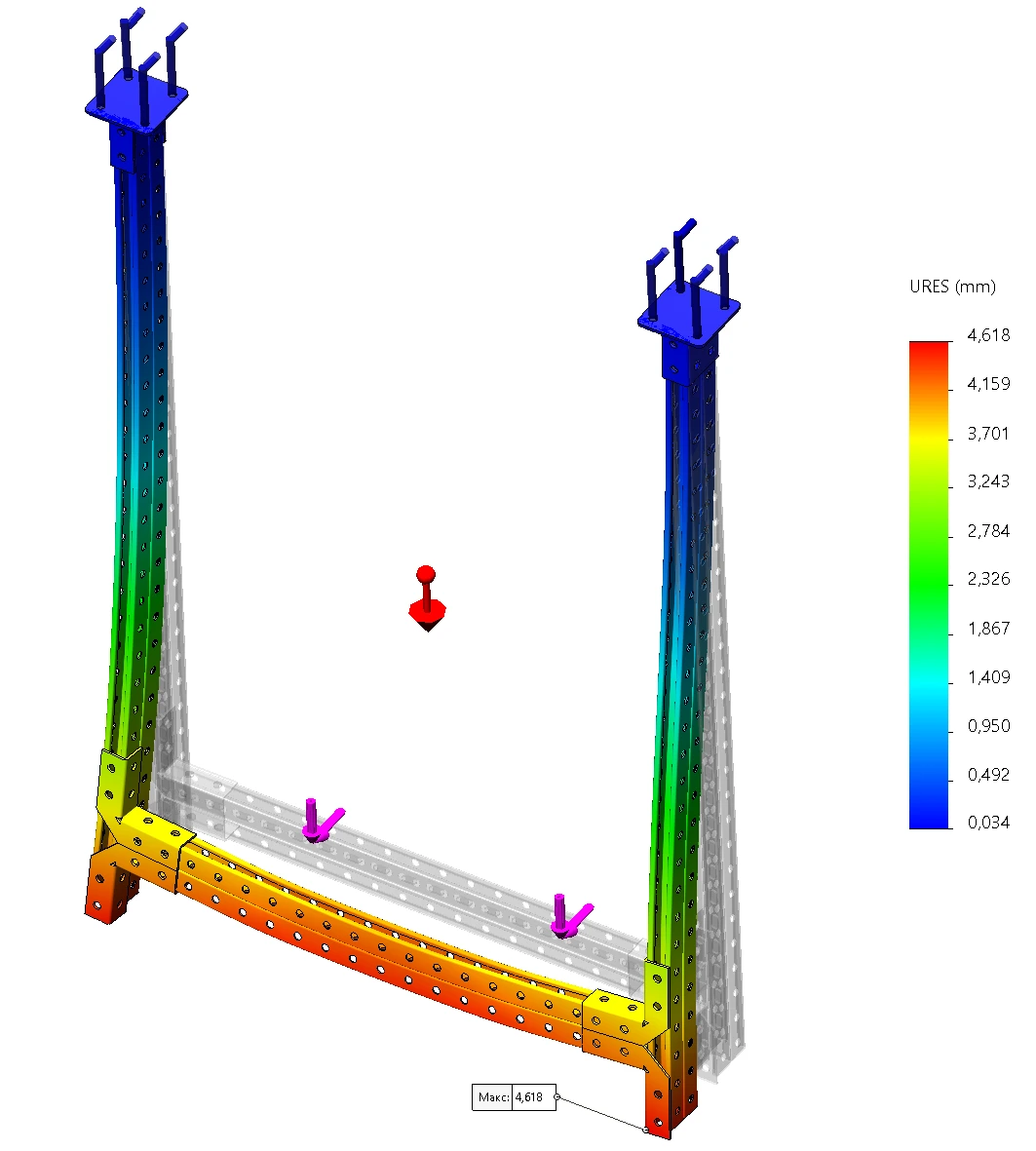

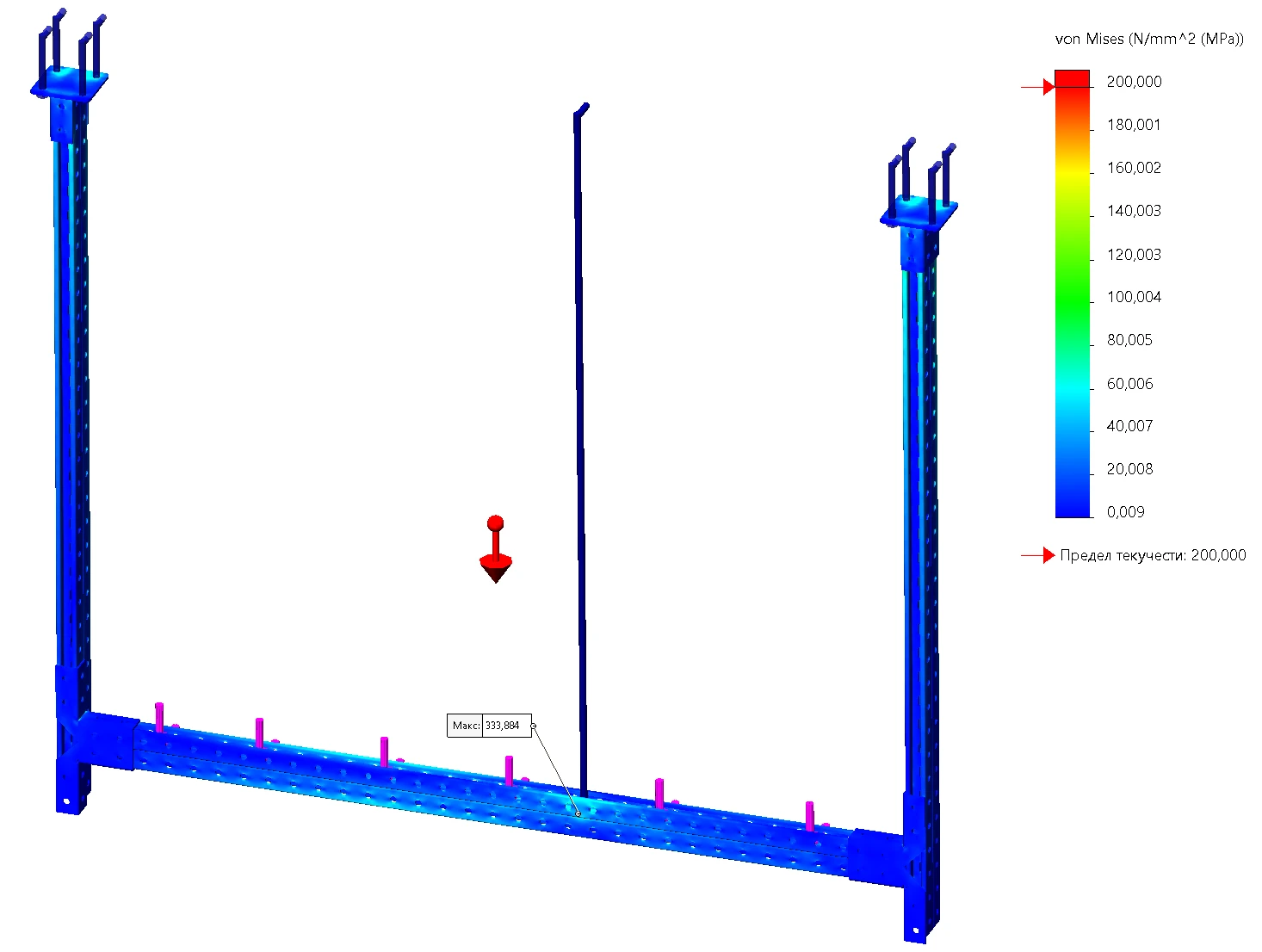

- Карты напряжений и перемещений.
Проект в деталях

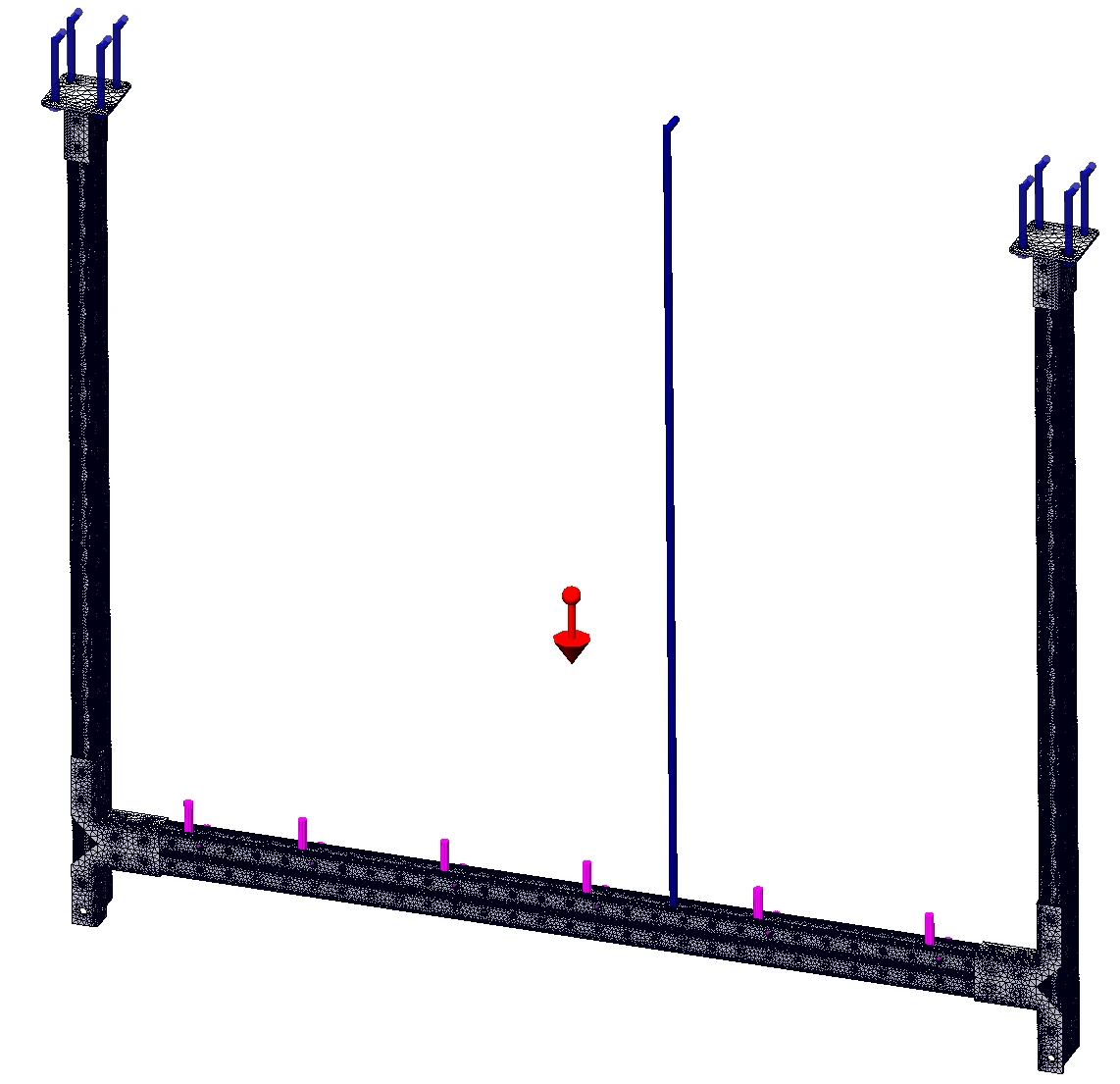

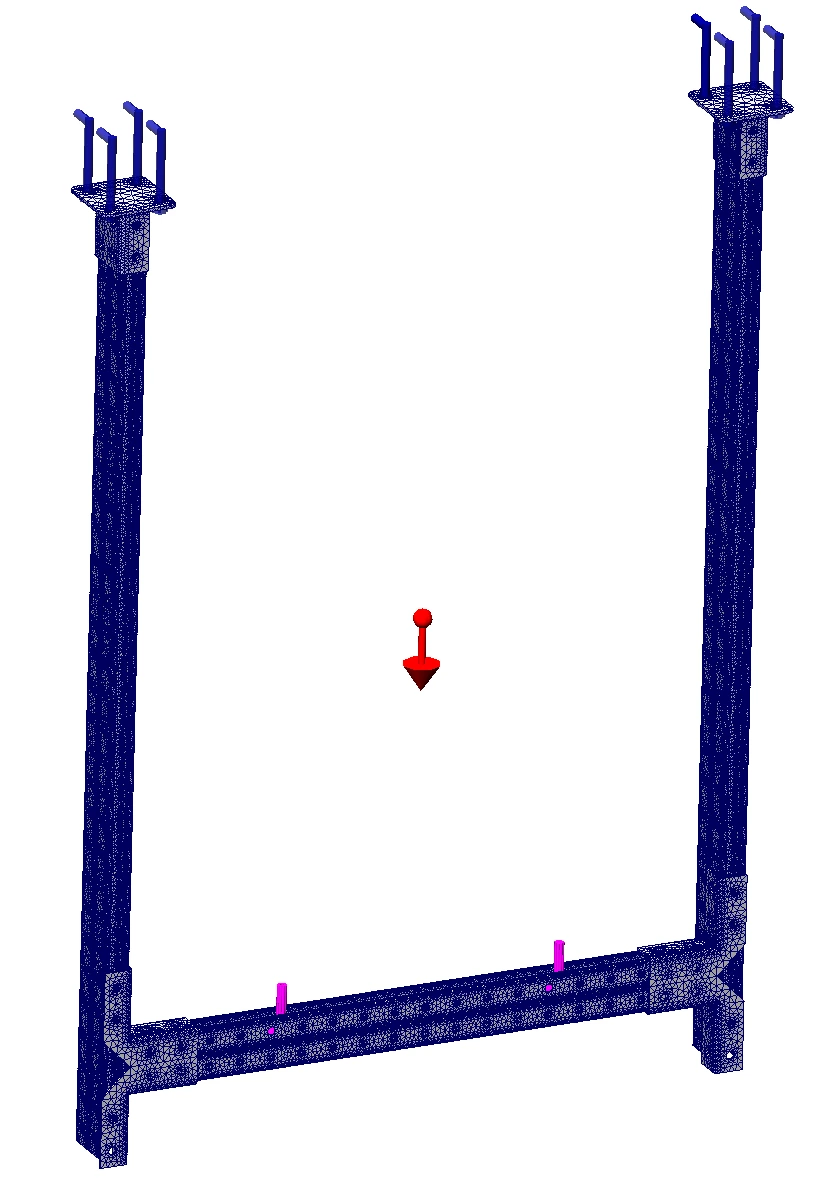

01 / 10Подготовка расчетной модели.
Вывод действителен при сохранении принятых геометрии, материалов, закреплений и нагрузок.
