Задача
Требовалось исследовать аэродинамику двух вариантов щелевого диффузора и получить характеристики для сравнения конструкций.
Решение

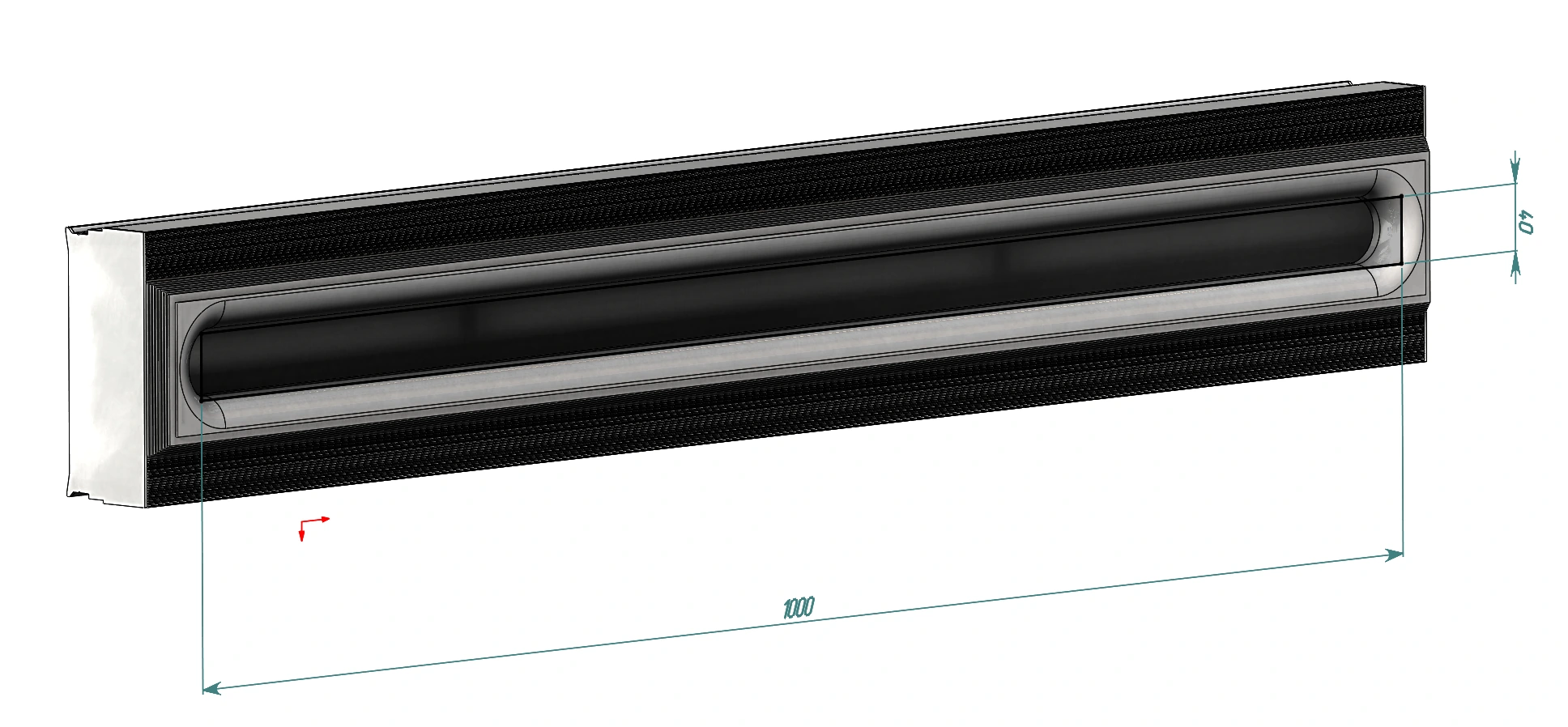

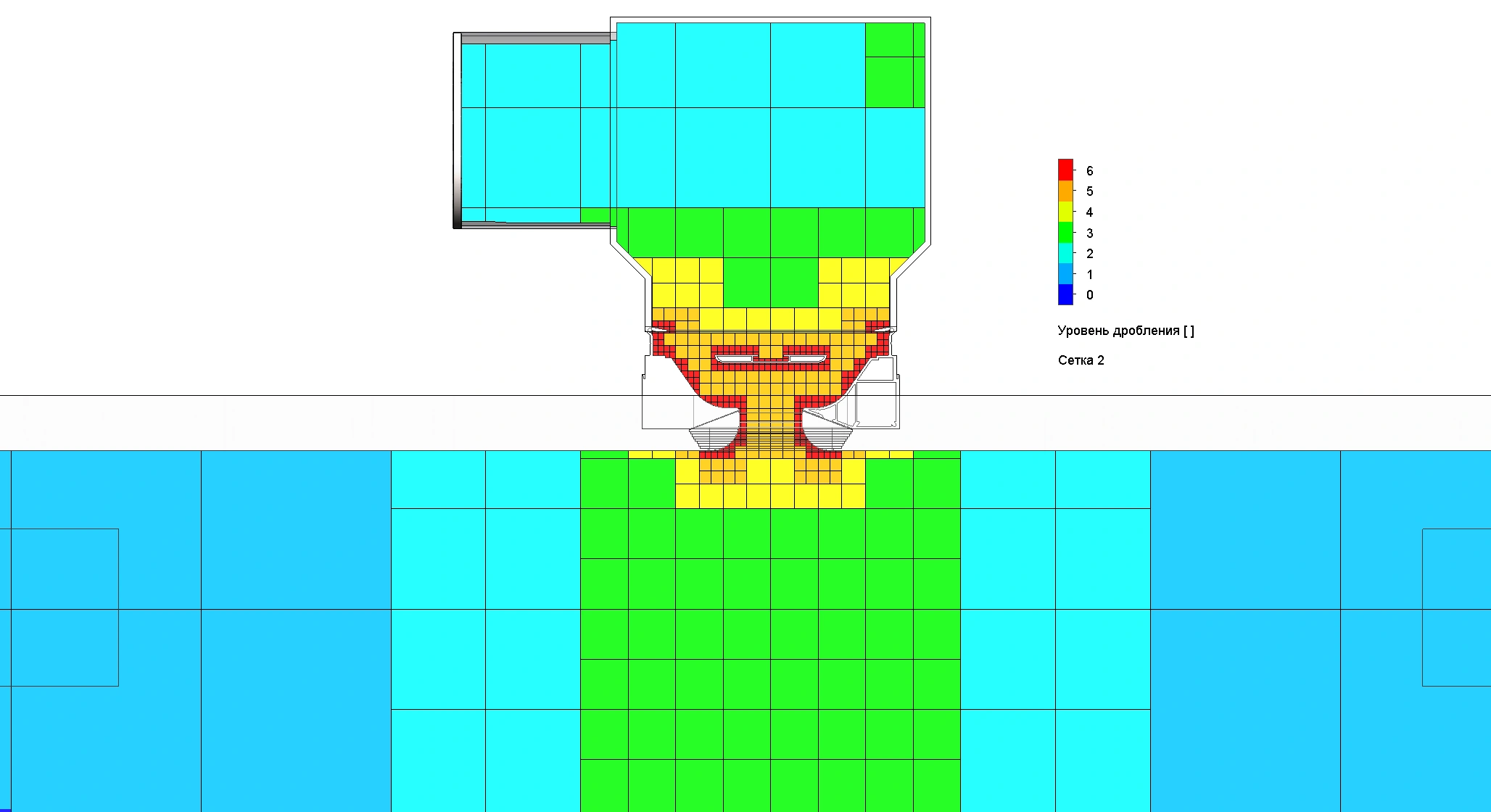

Построили модели диффузоров со щелями 1000 × 30 и 1000 × 40 мм. Рассмотрели диапазон входных скоростей от 0,5 до 3,5 м/с.

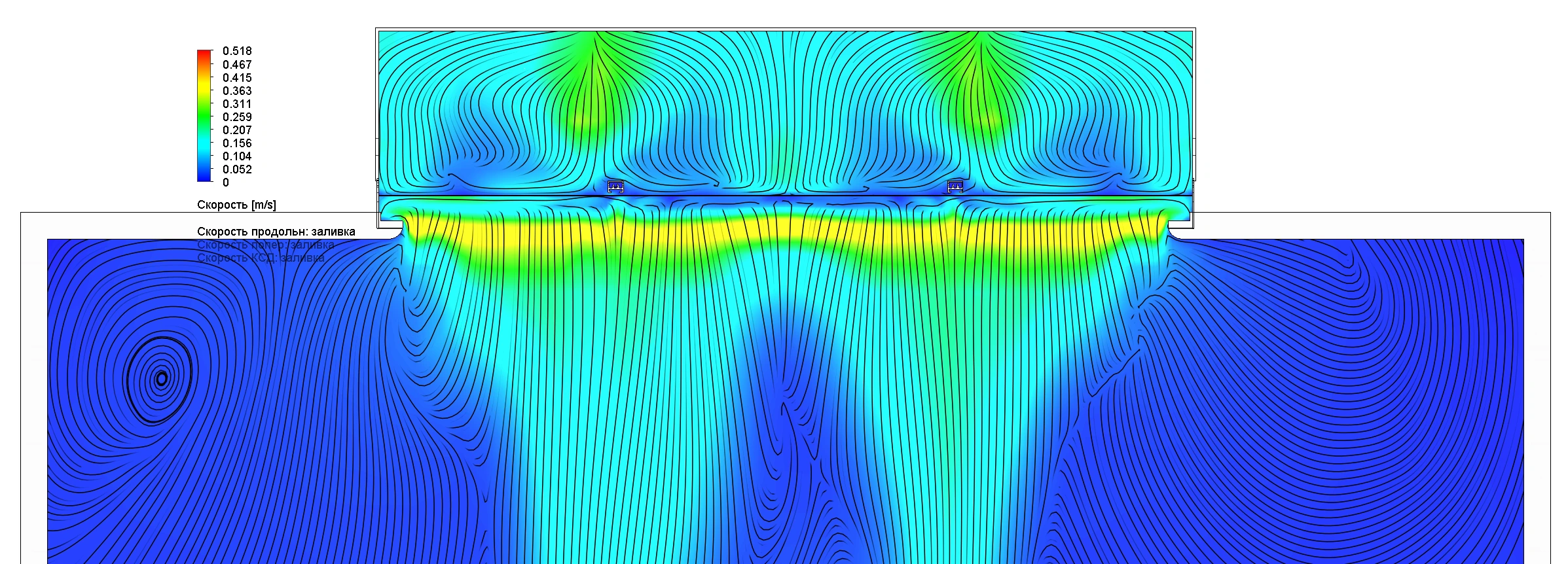

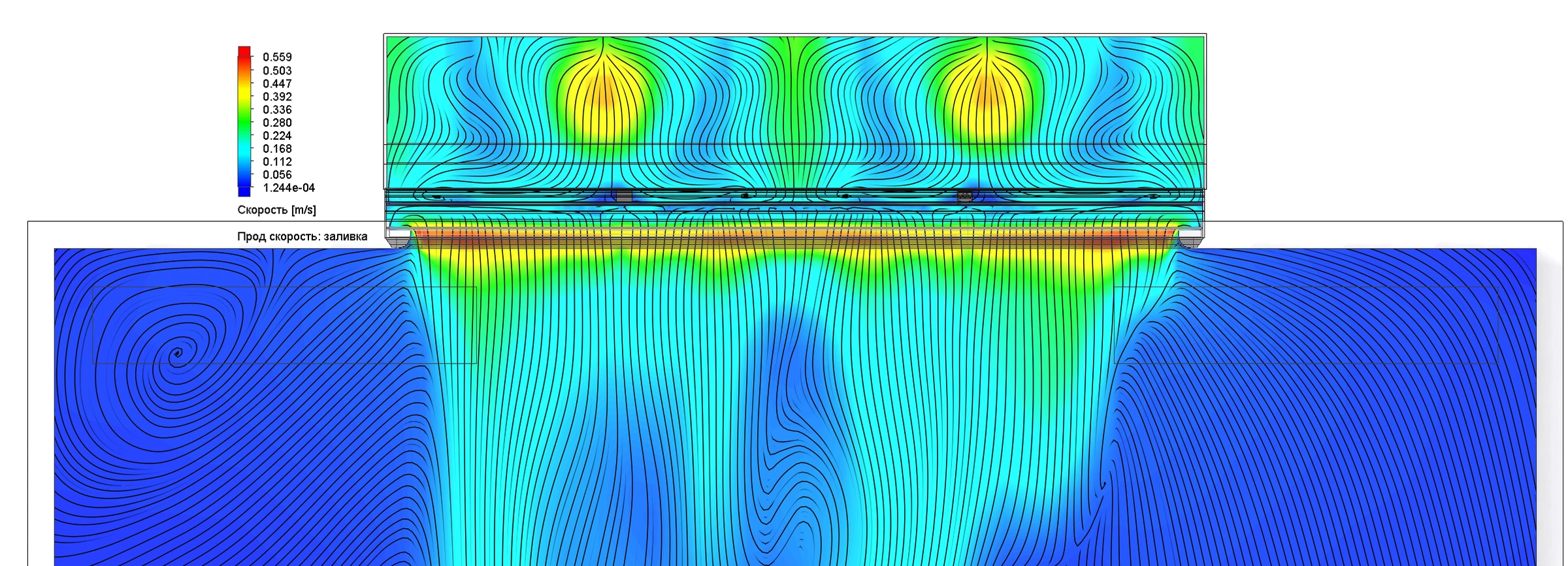

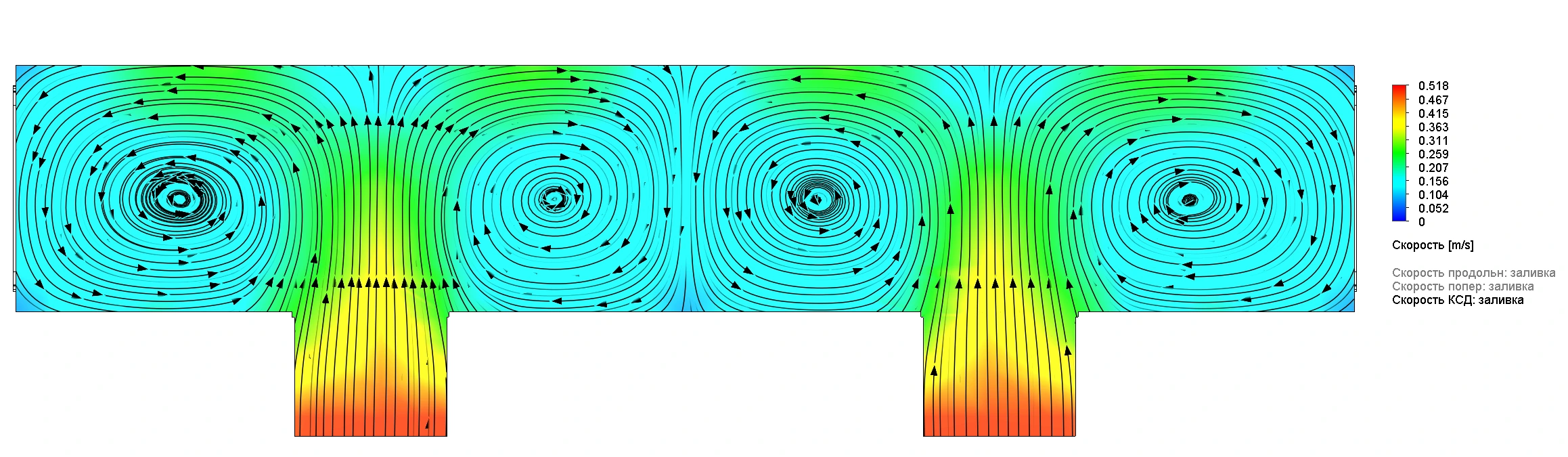

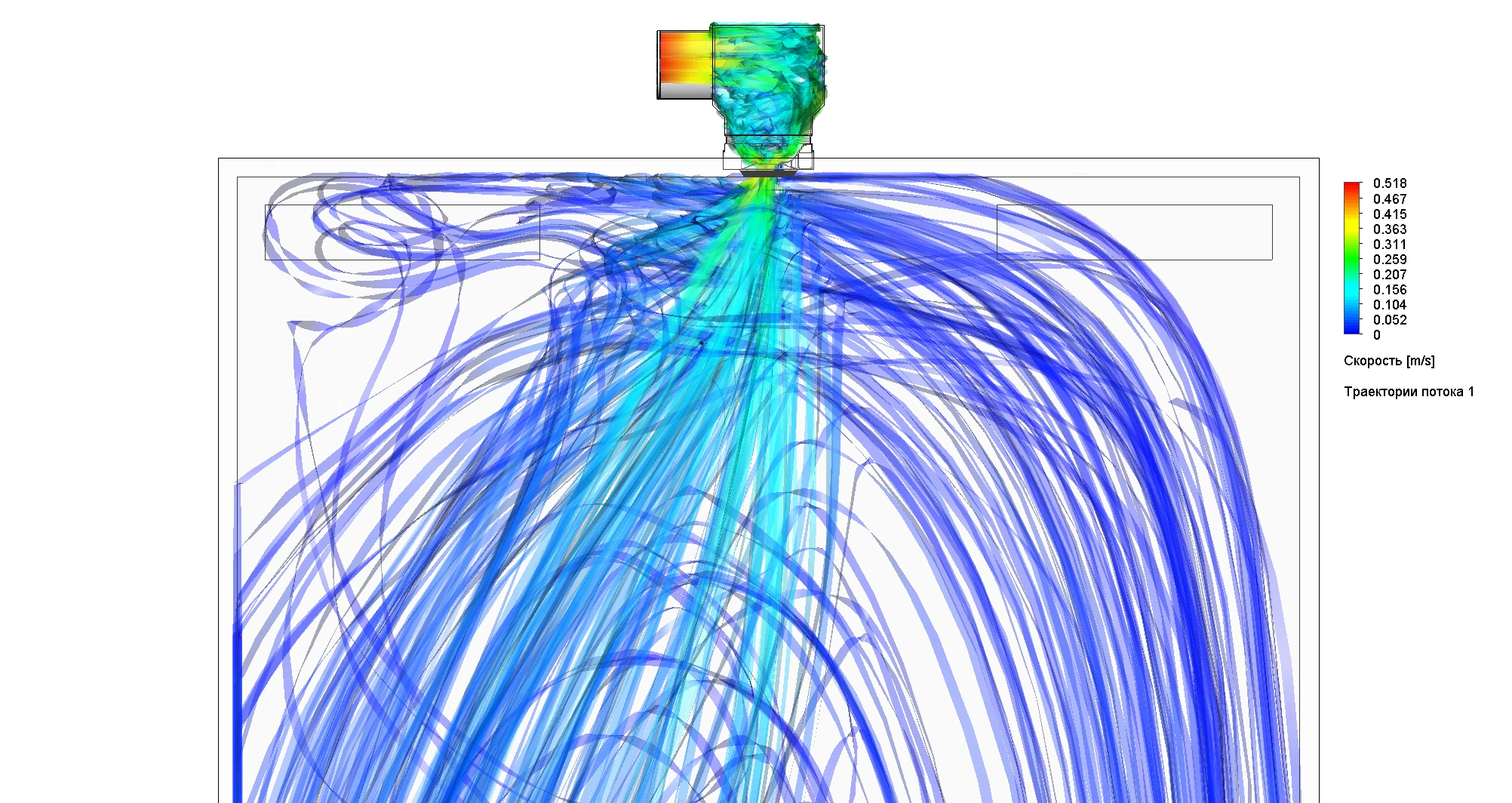

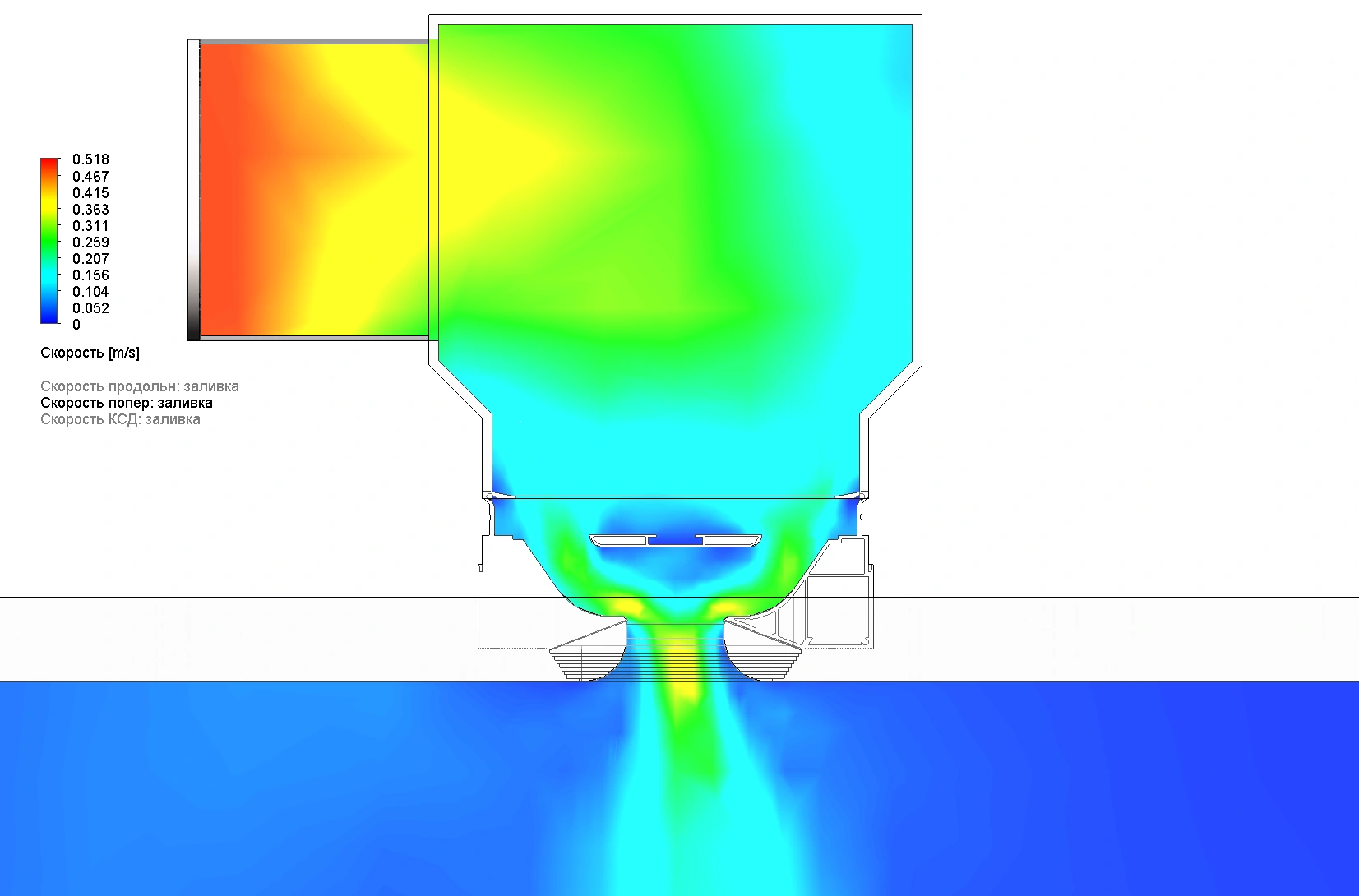

В стационарной изотермической постановке оценили движение воздушной струи и распределение давления. Сопоставили полученные характеристики разных вариантов.
Результат
Расчёт даёт основу для выбора геометрии и дальнейшего уточнения характеристик изделия. Заказчик может сравнивать варианты по одинаковым расчётным условиям.
Что получил заказчик
- Расчётные поля скоростей и давления.
- Сравнение характеристик двух вариантов.
- Отчёт с исходными условиями и выводами.
Проект в деталях

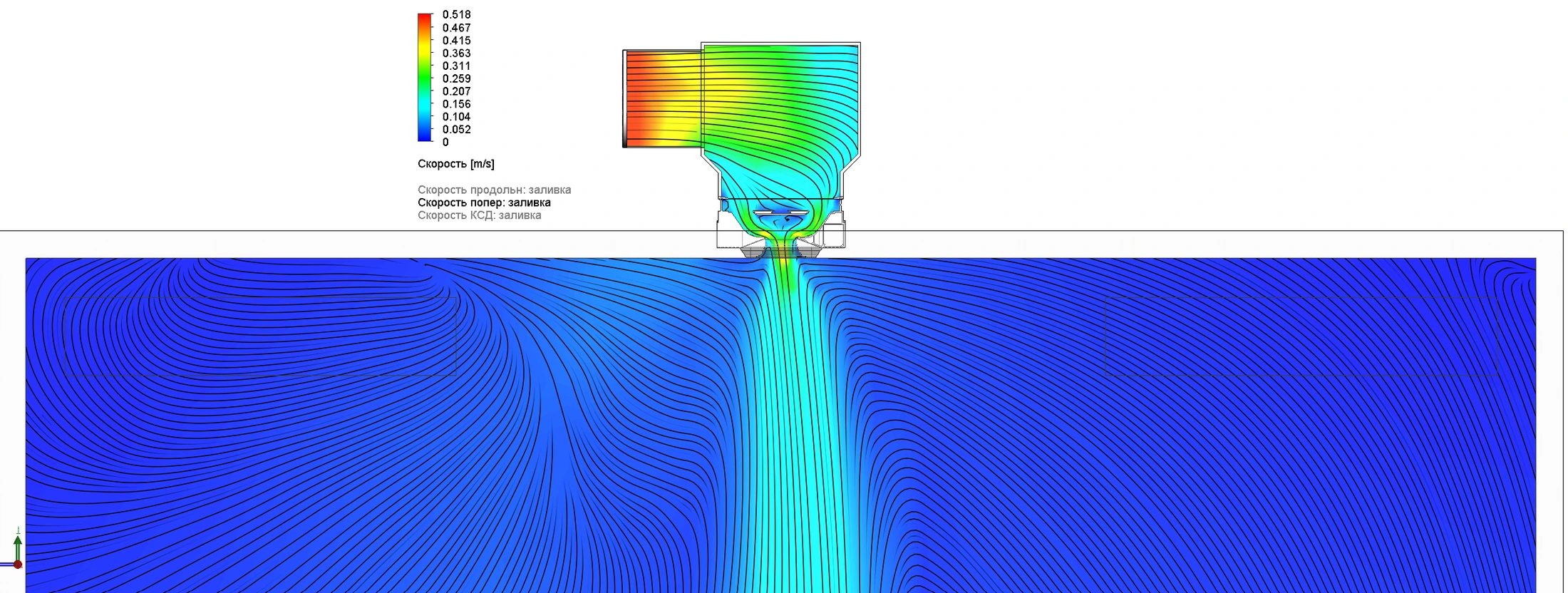

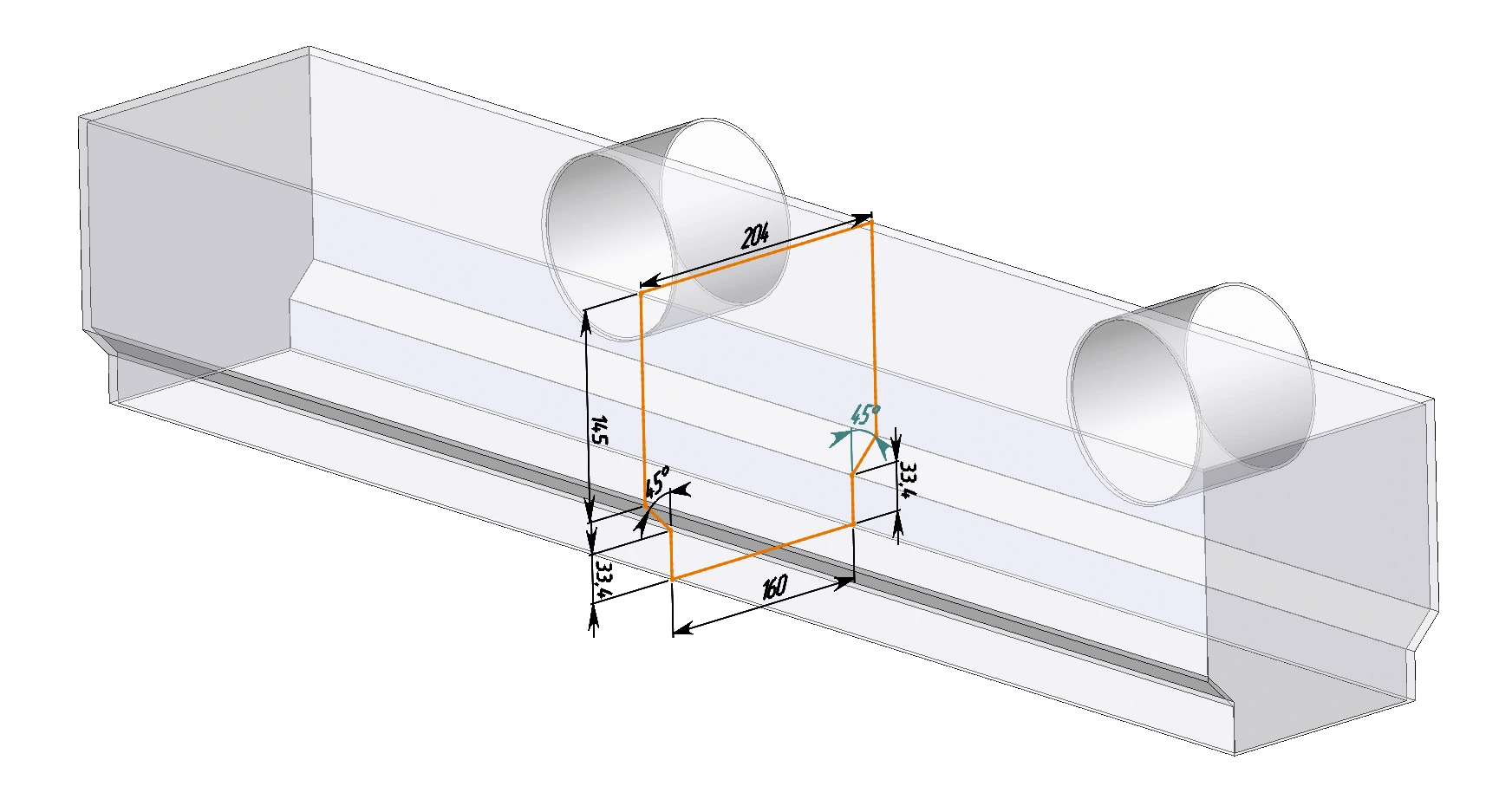

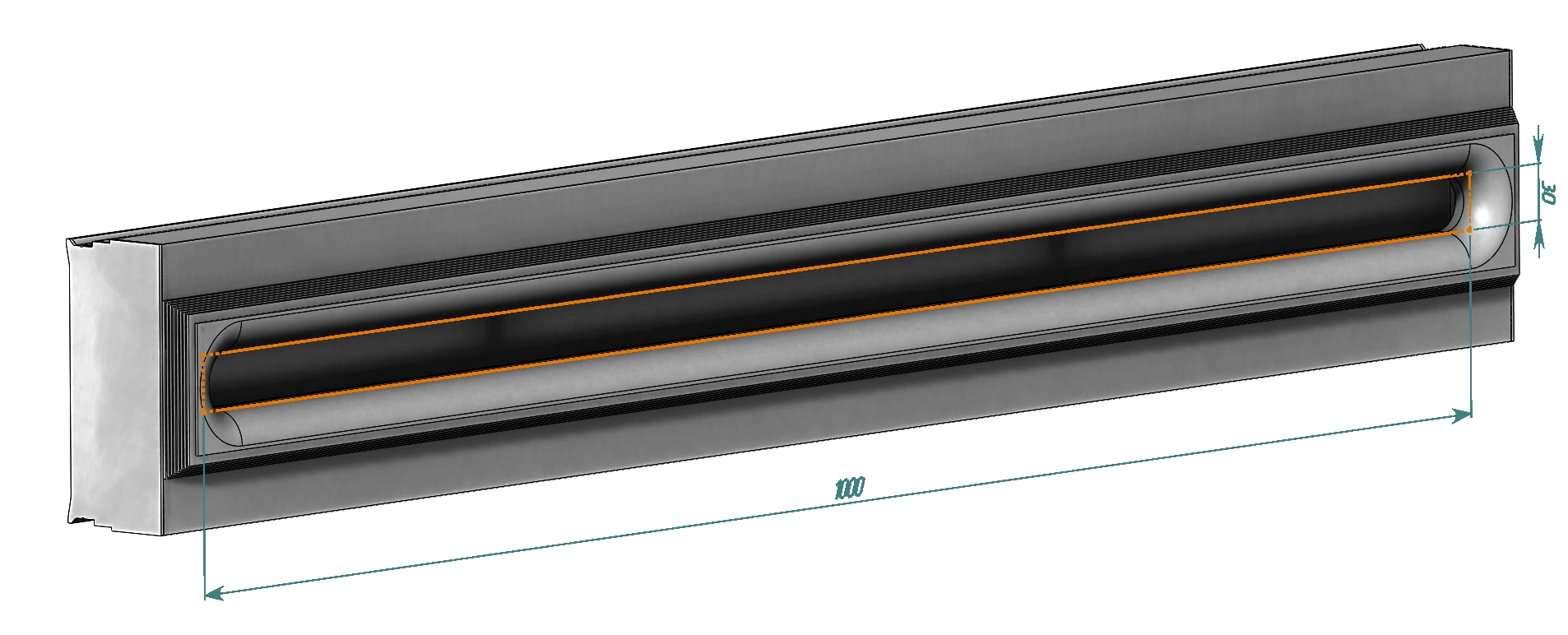

01 / 10Геометрическая модель щелевого диффузора.
Результаты получены численным моделированием. Они относятся к принятым режимам и не являются результатами натурных акустических испытаний.
