Задача
Оценить силосы и поддерживающую металлоконструкцию под полезной нагрузкой 40 т, указанной в исходных данных.
Решение

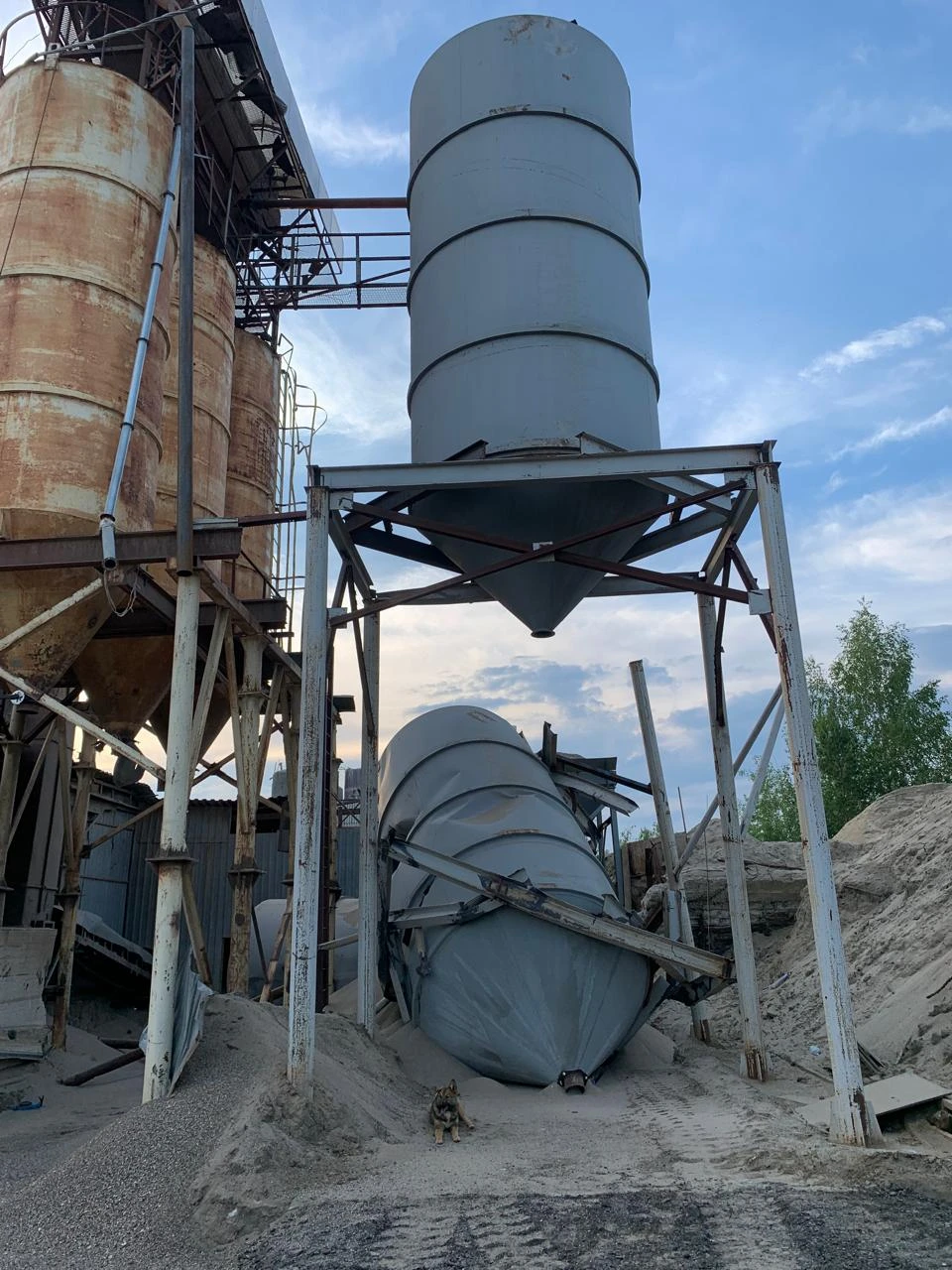

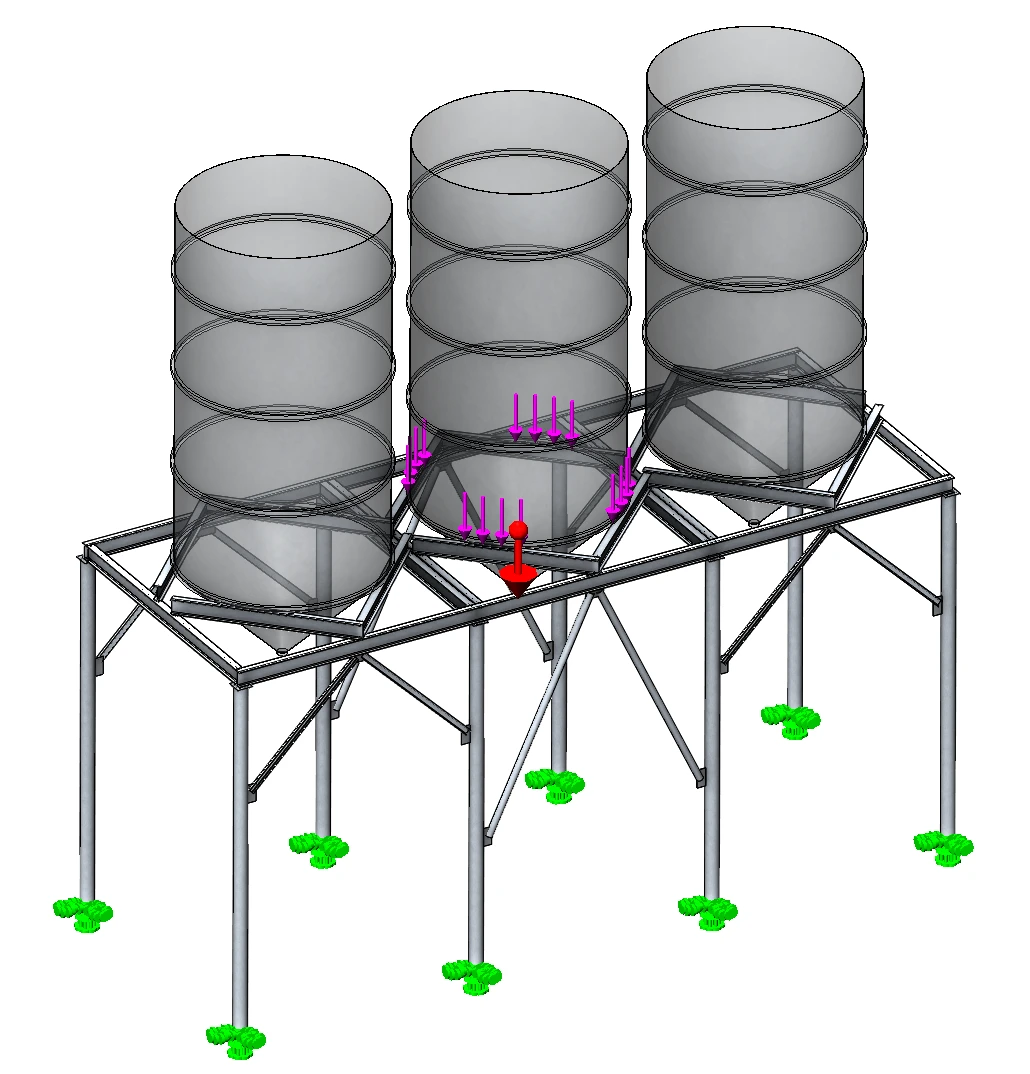

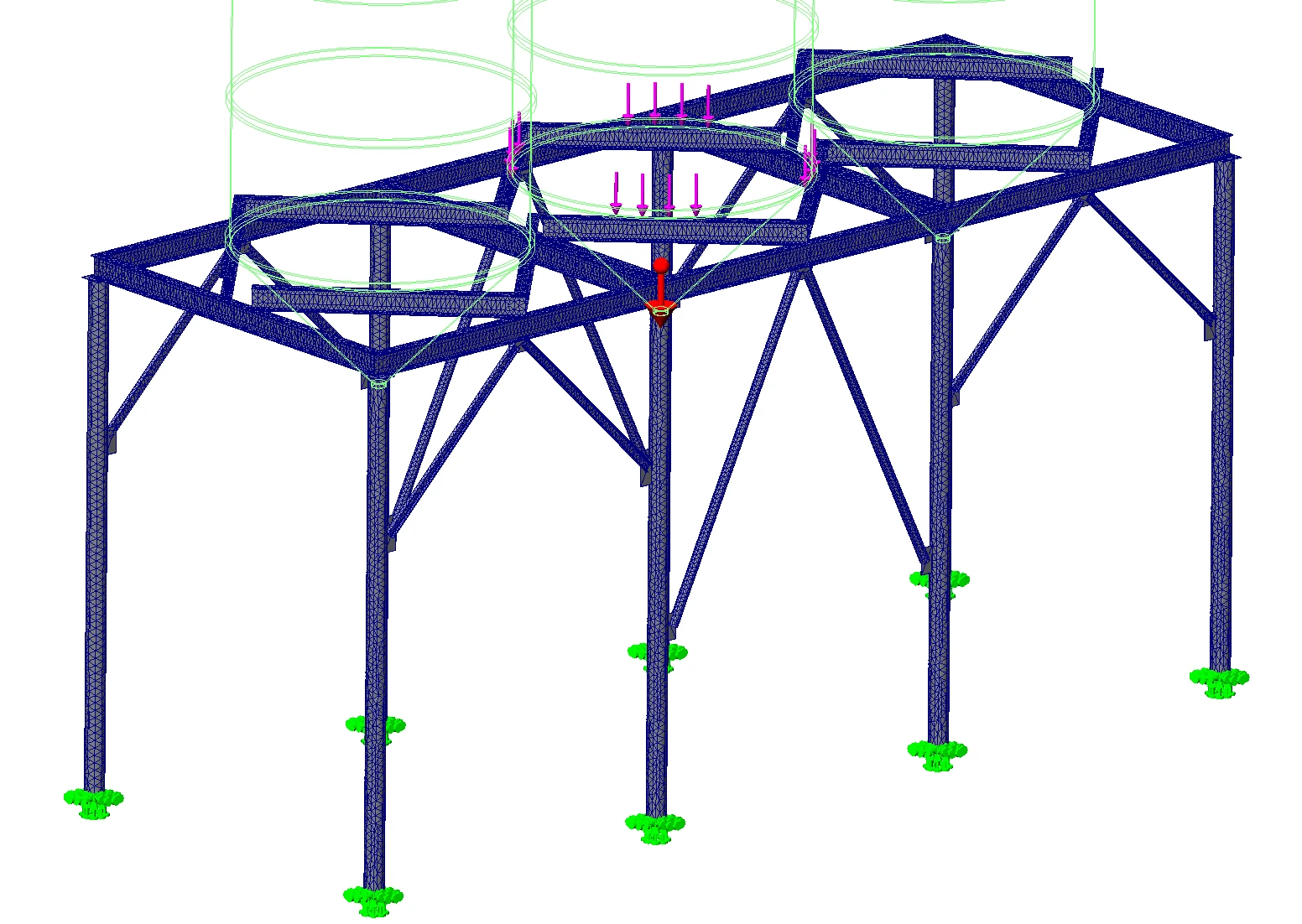

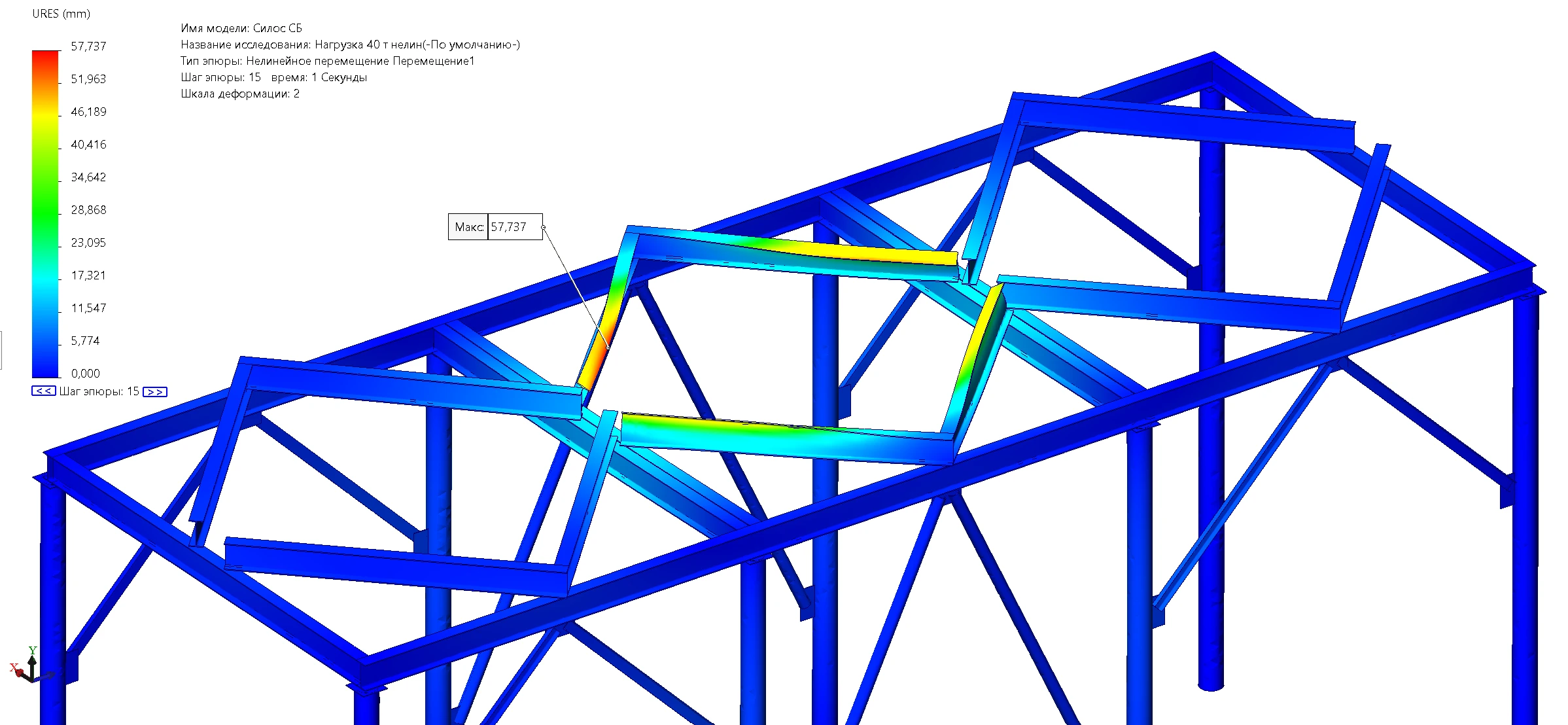

Восстановили расчётную модель по фотографиям объекта и выполнили нелинейный статический анализ. Проследили развитие напряжений и деформаций опорных балок по шагам нагружения.
Результат

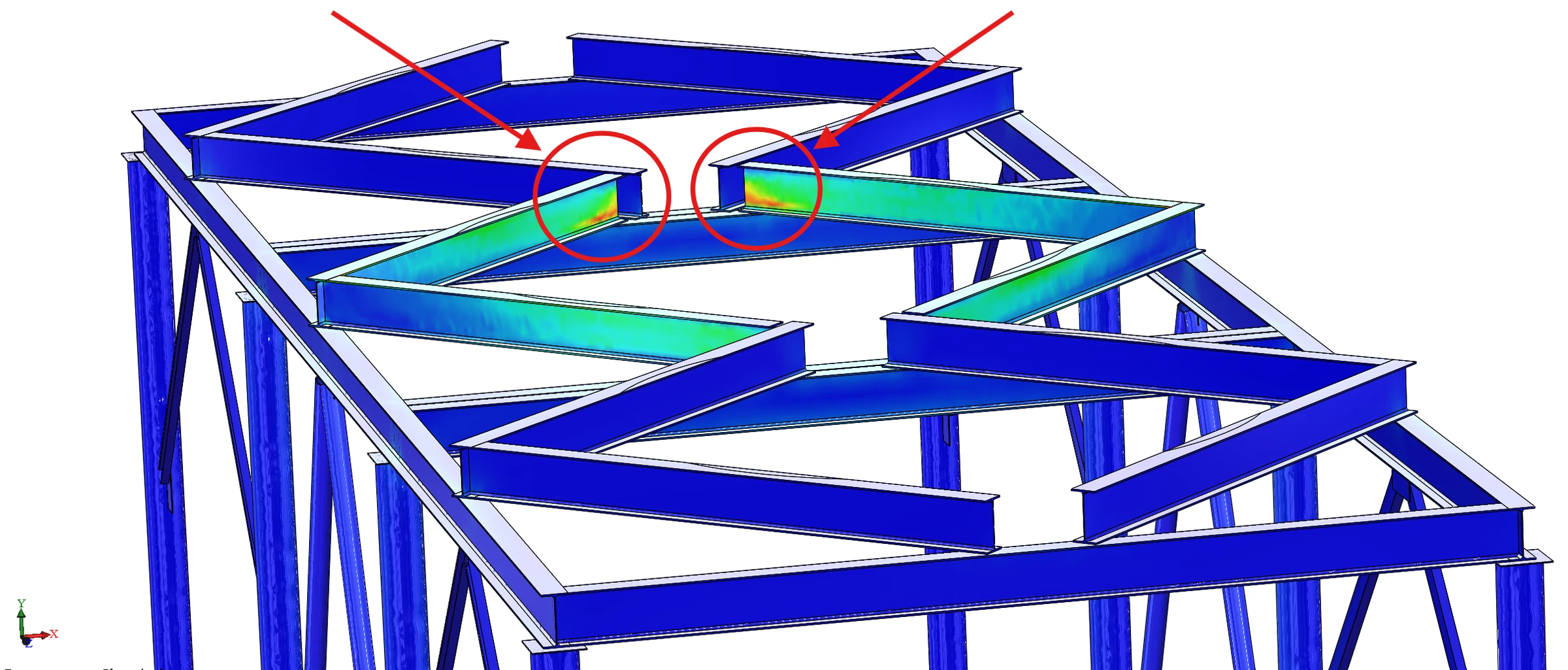

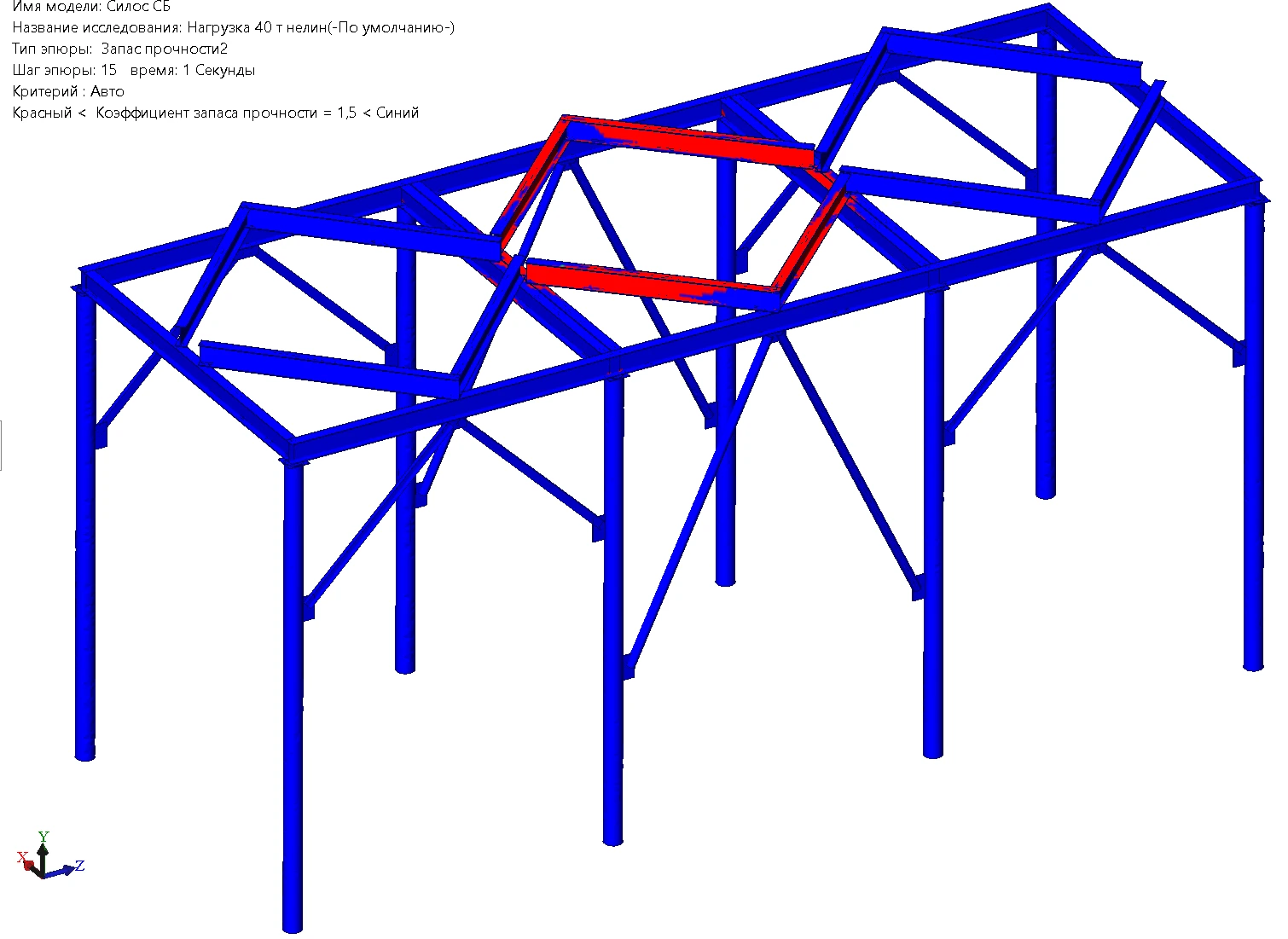

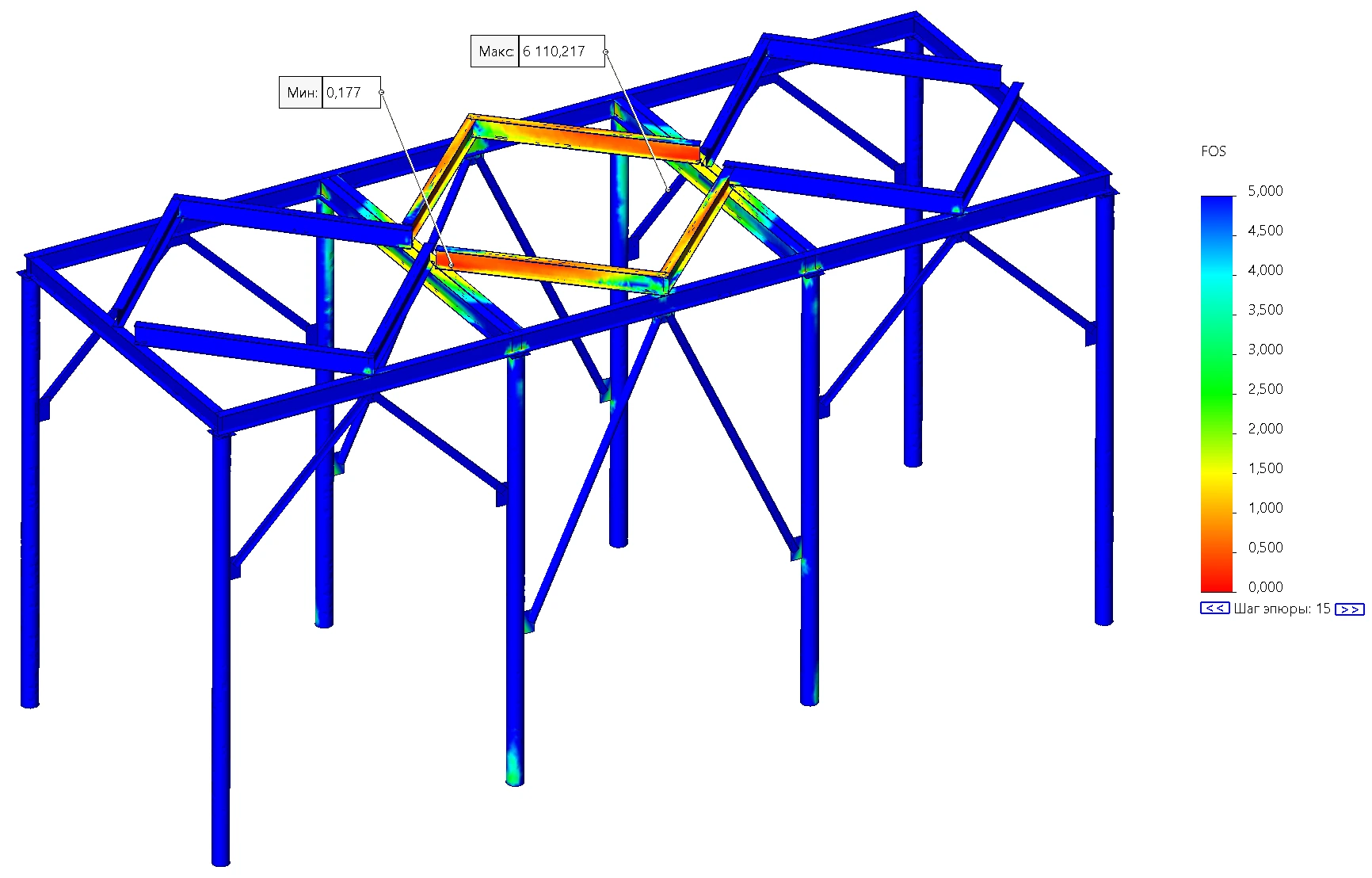

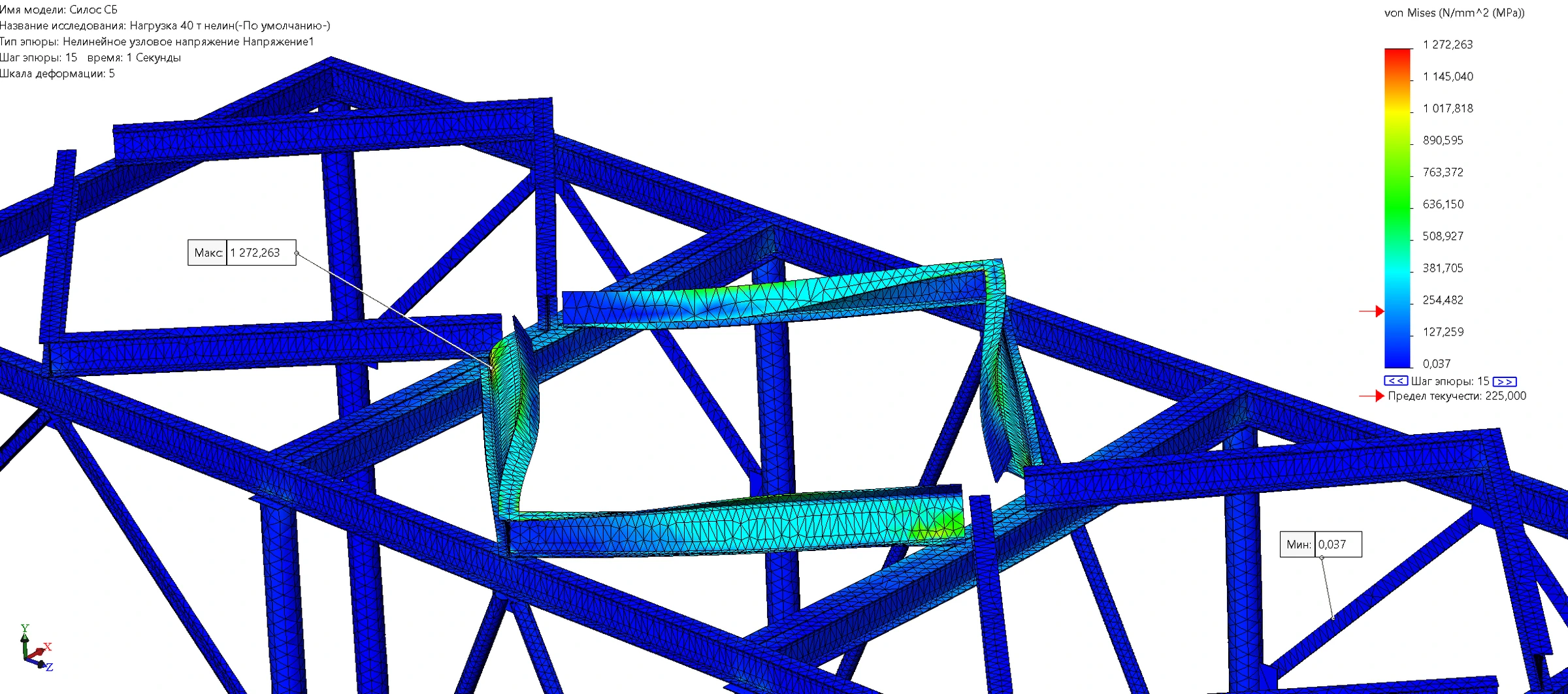

Расчёт выявил превышение принятого предела текучести и недостаточную несущую способность опорной схемы. Заказчик получил основание не применять исходную конструкцию под заявленную нагрузку без переработки.
Что получил заказчик
- Модель по фотографиям.
- Нелинейную проверку опор.
- Заключение о необходимости переработки.
Проект в деталях

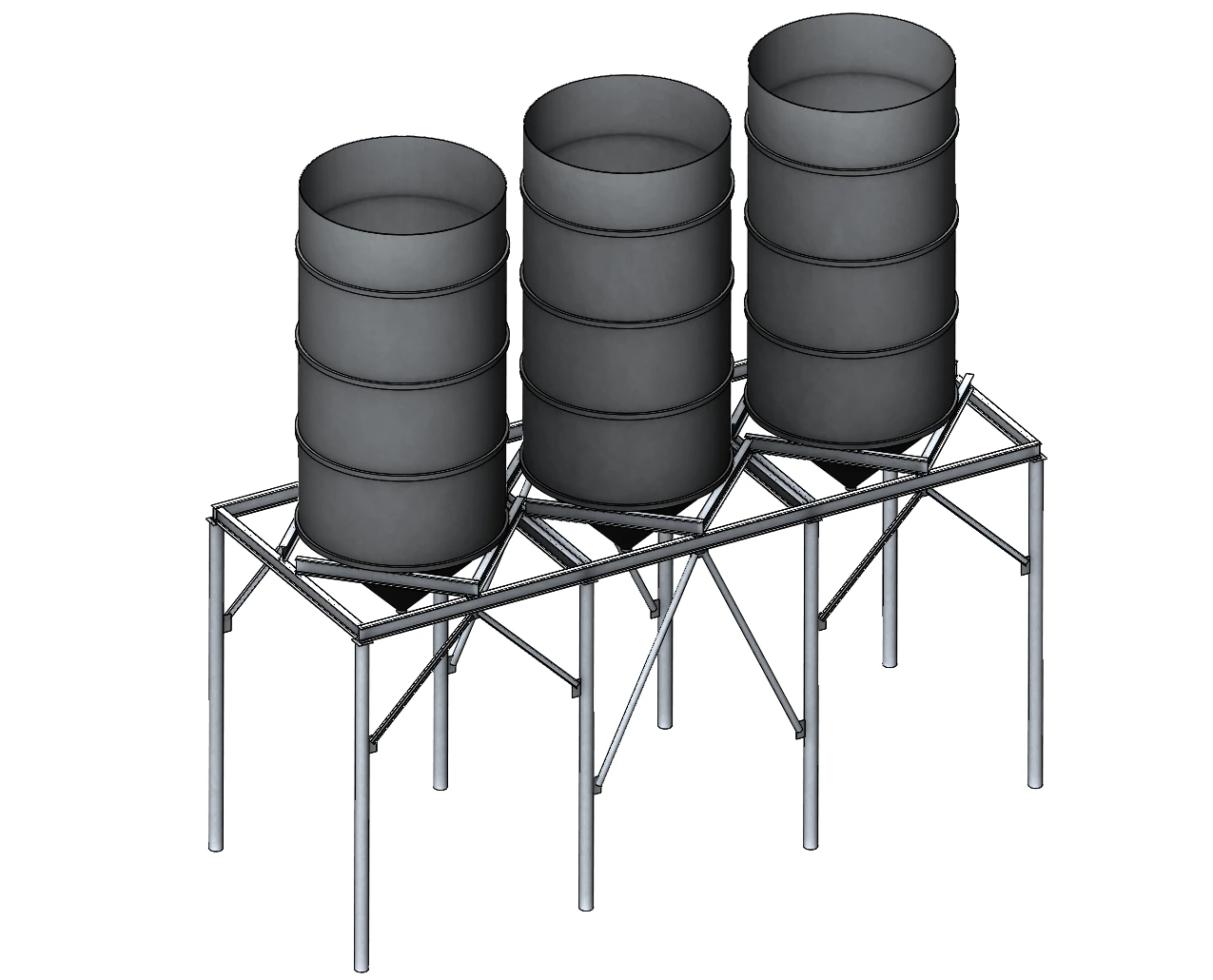

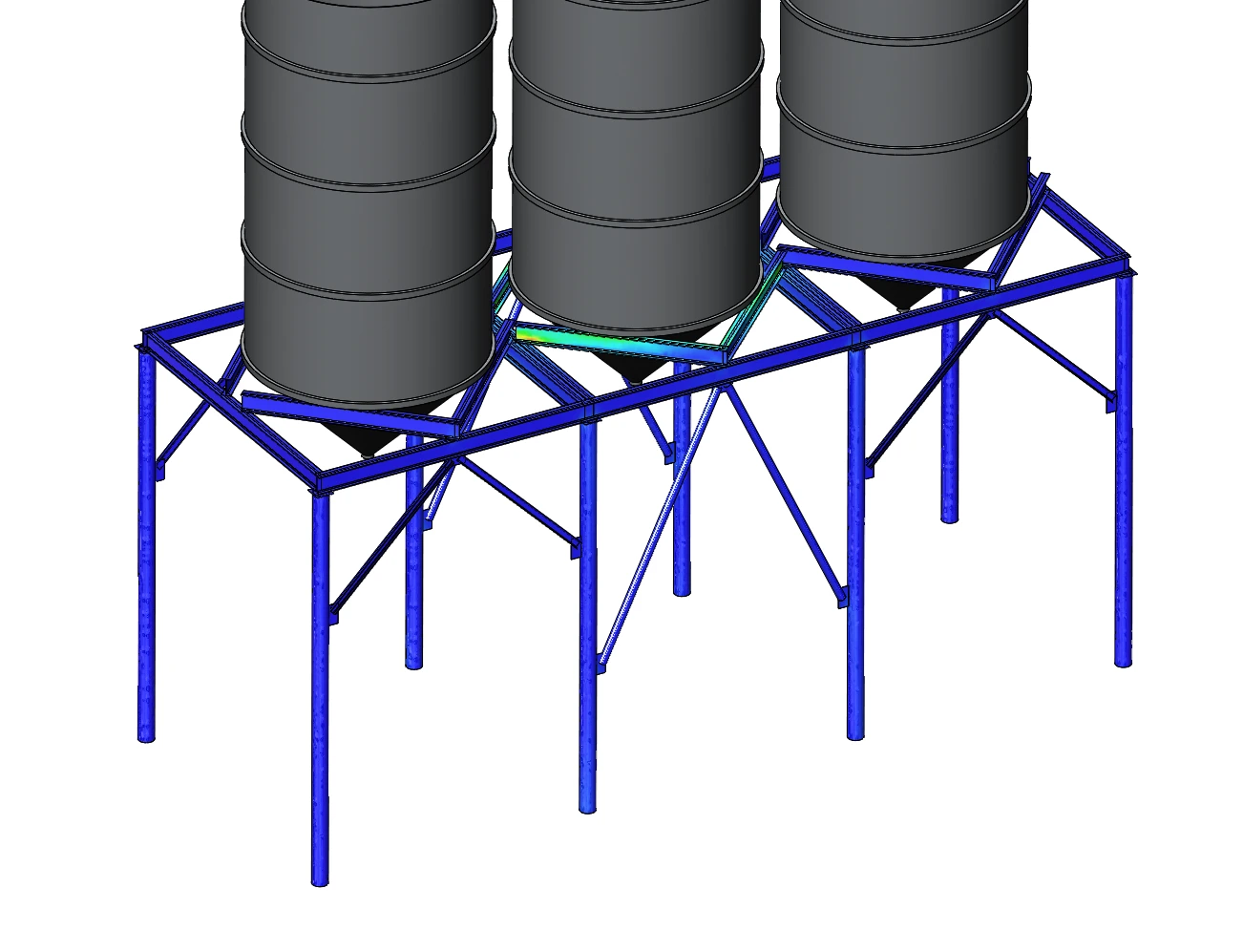

01 / 103Д модель силосов.
Расчётные шаги нагружения не трактуются как измеренное время разрушения реального объекта. Вывод относится к принятой модели и нагрузке.
