Задача
Оценить опоры трубопроводов с учётом воды, собственного веса и дополнительной массы теплоизоляции.
Решение

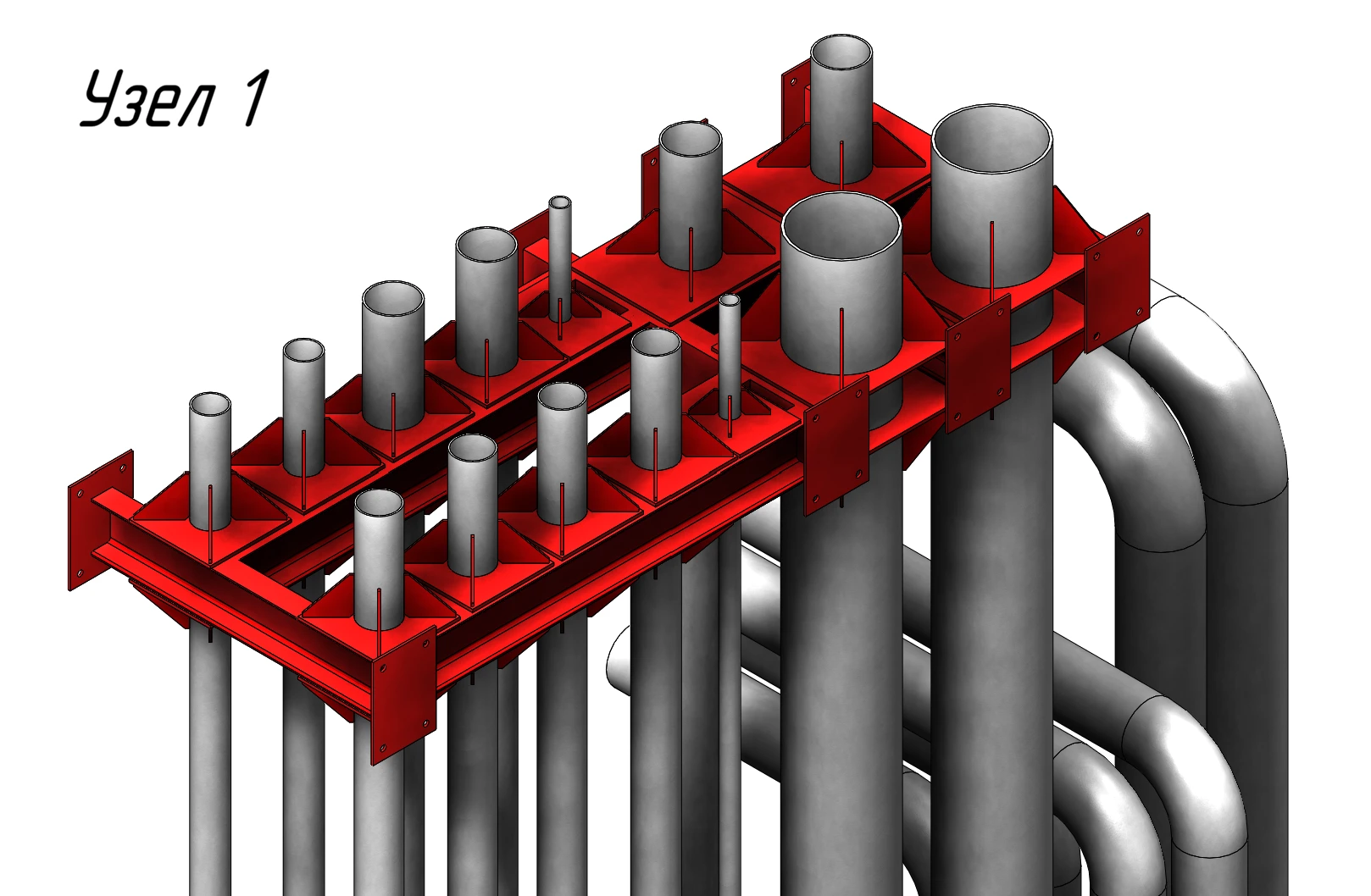

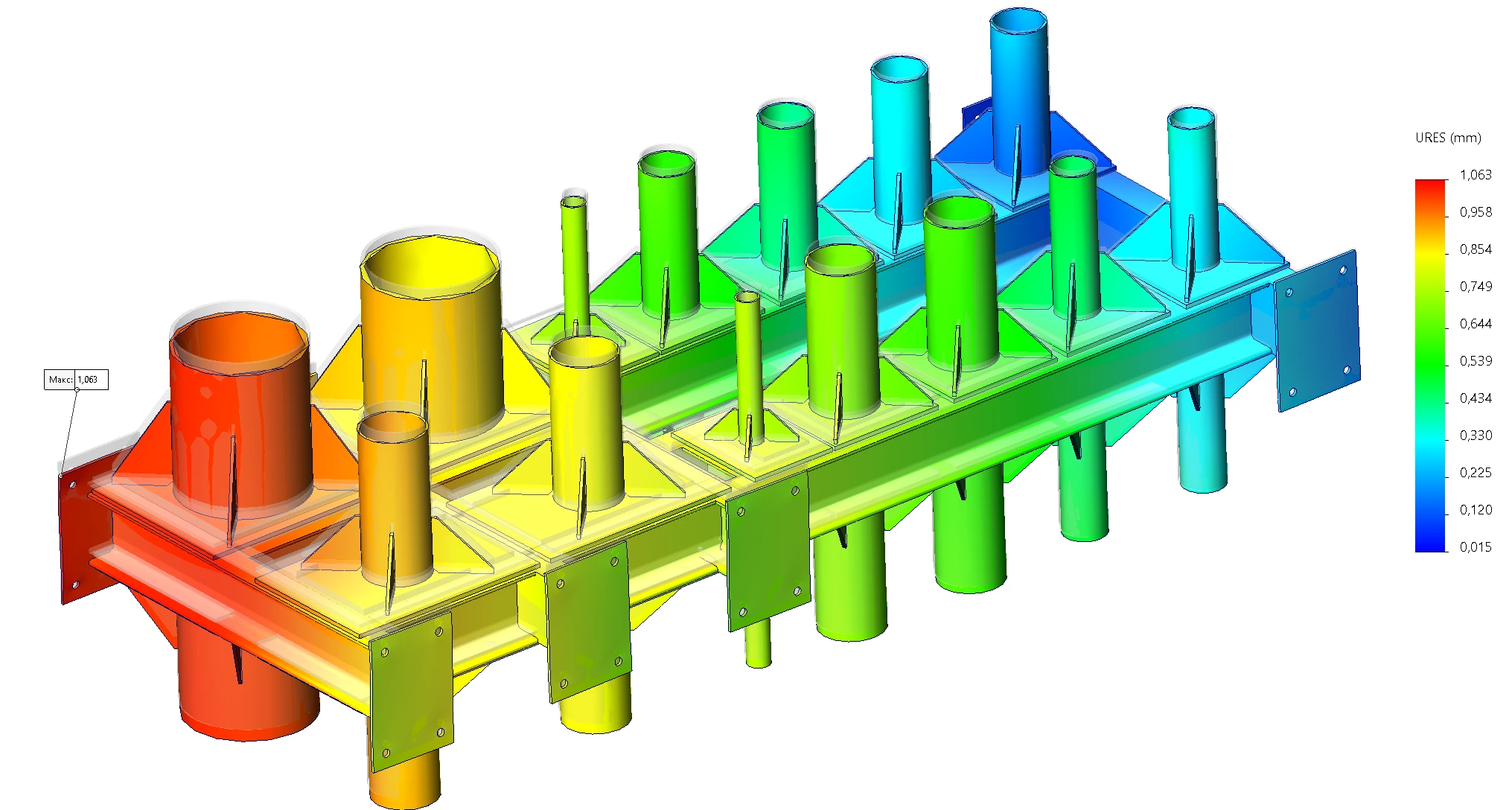

Рассчитали несколько типов опор и их анкеры. Для исходного узла 1 выявили перегрузку опорных пяток и малый запас крепежа. Проверили вариант с увеличением толщины пяток и косынок.
Результат

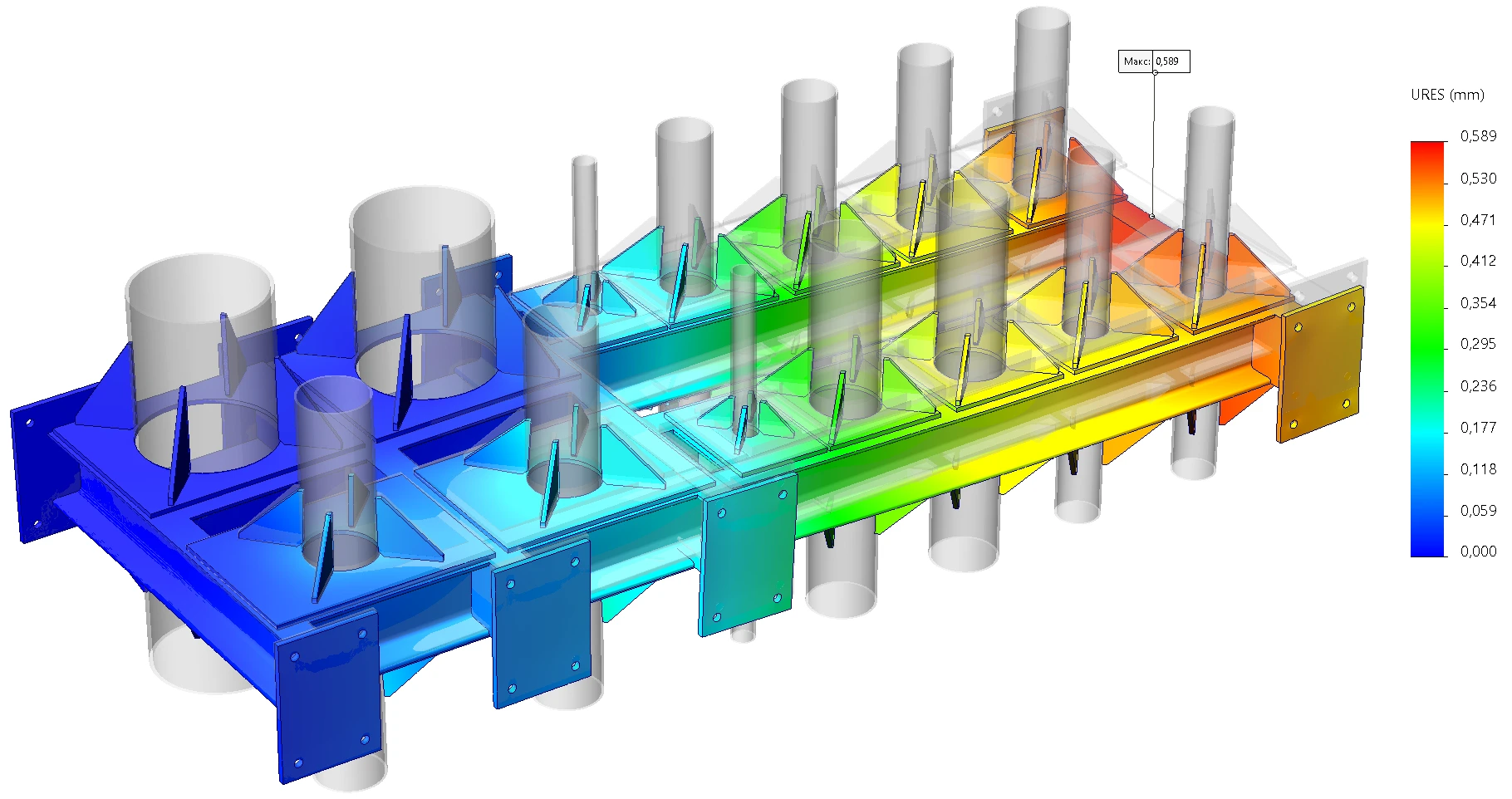

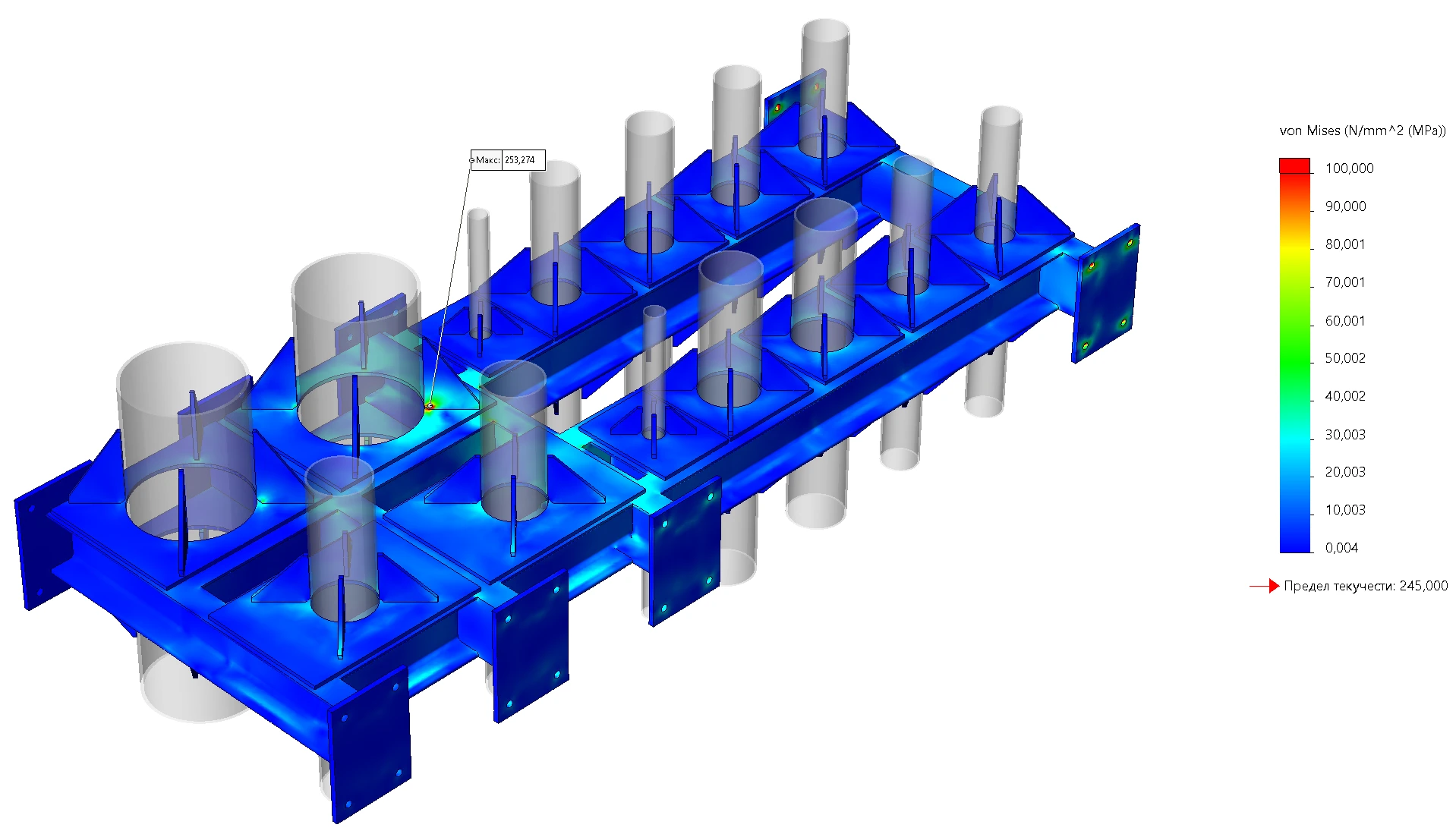

Для усиленного узла 1 расчётный запас по прочности составил 2,58, перемещение — 0,59 мм, минимальный запас крепежа — 1,9. Заказчик получил конкретное решение по усилению и сравнительные результаты для остальных рассмотренных опор.
Что получил заказчик
- Проверку серии опор.
- Расчёт усиленного узла 1.
- Сводные результаты по креплениям.
Проект в деталях

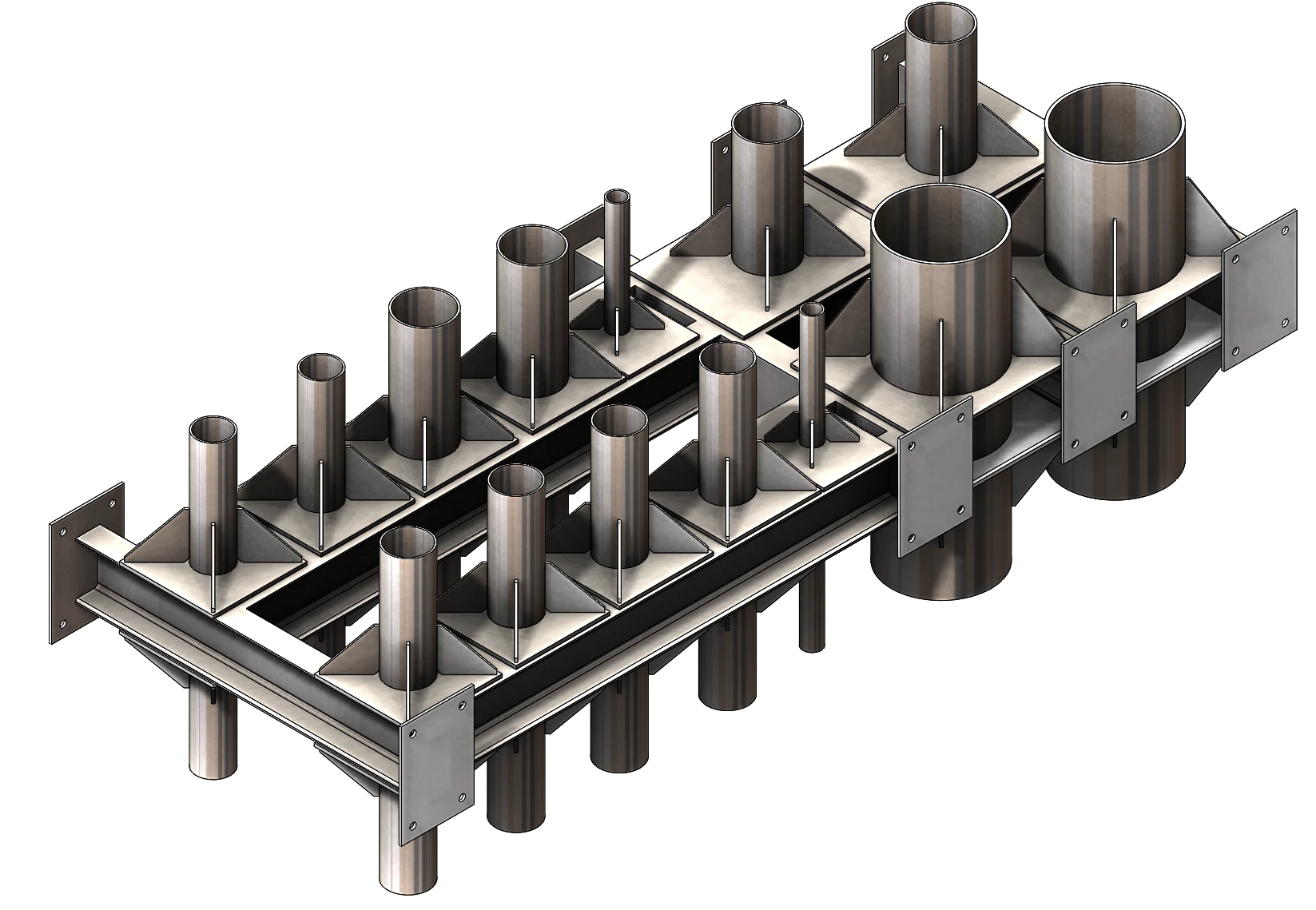

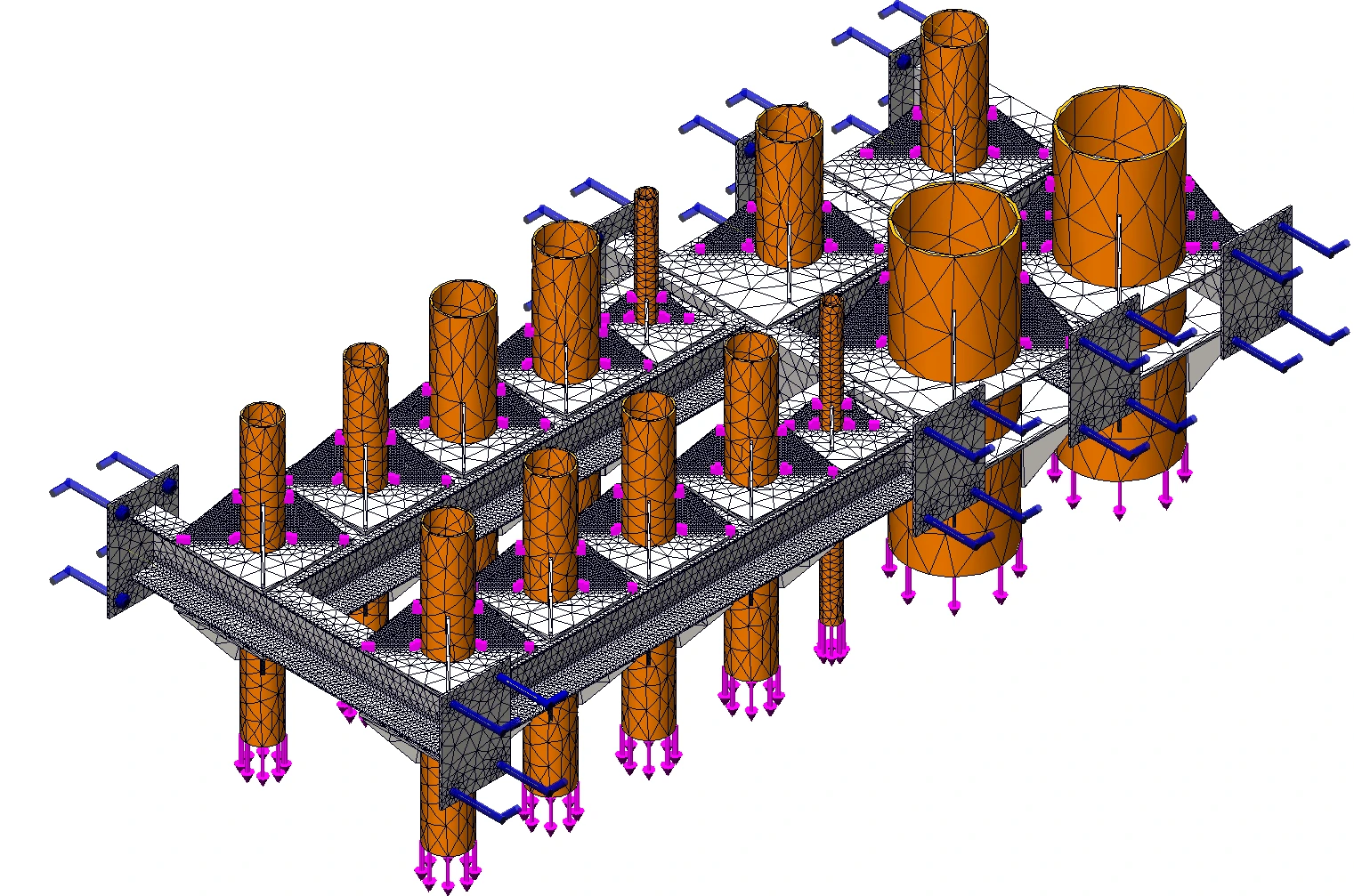

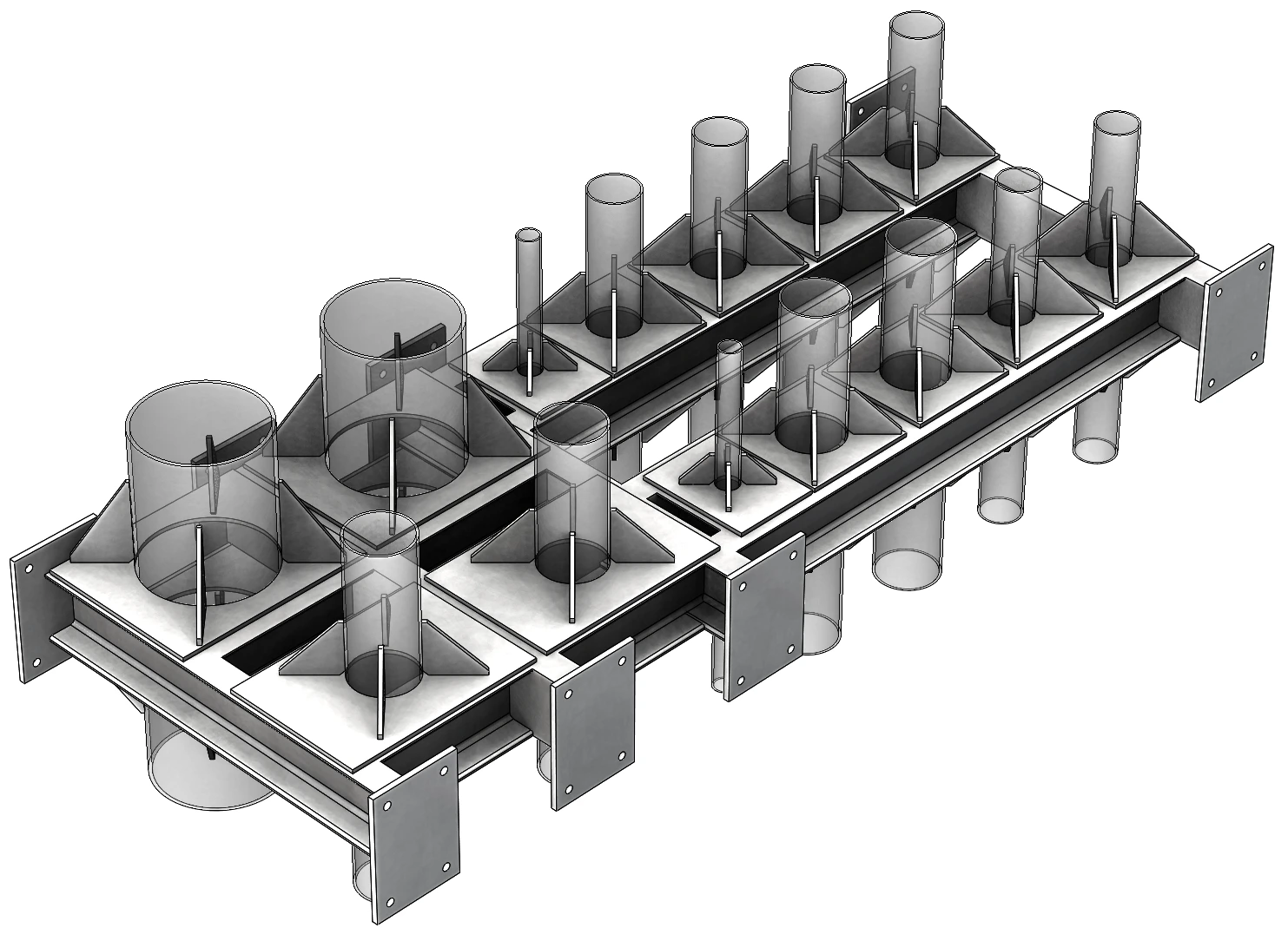

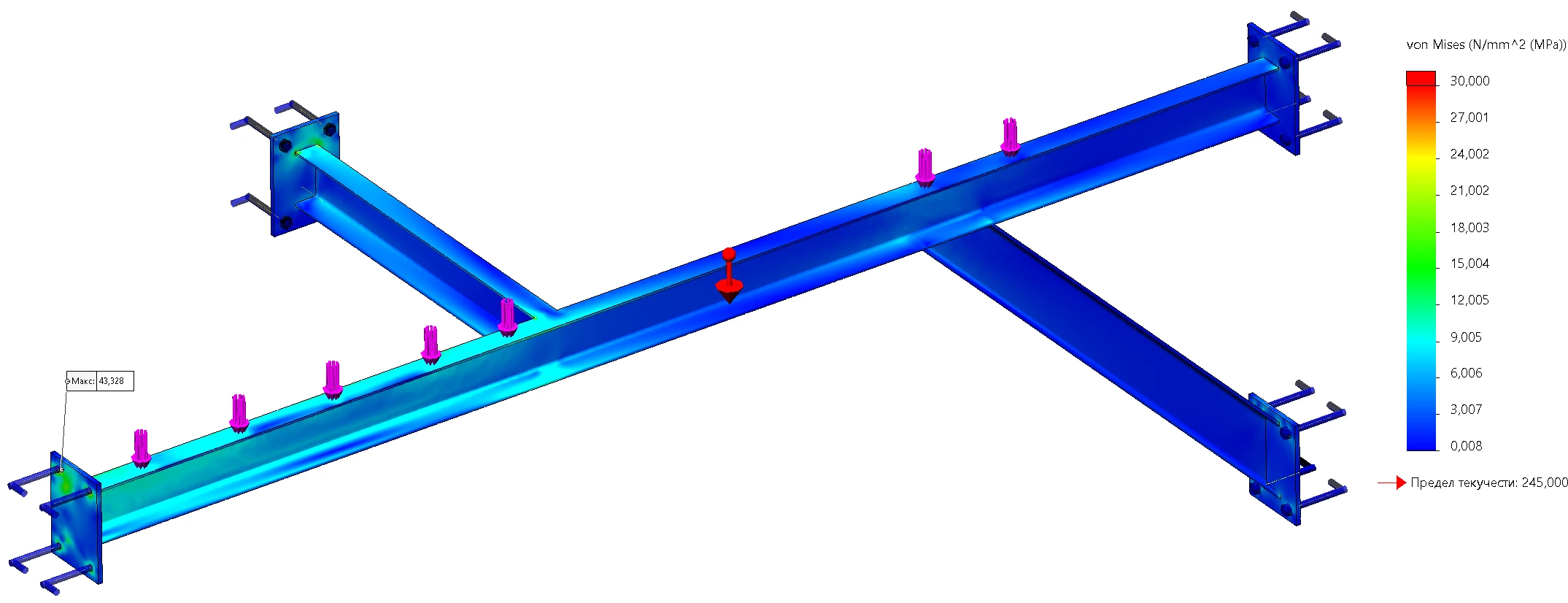

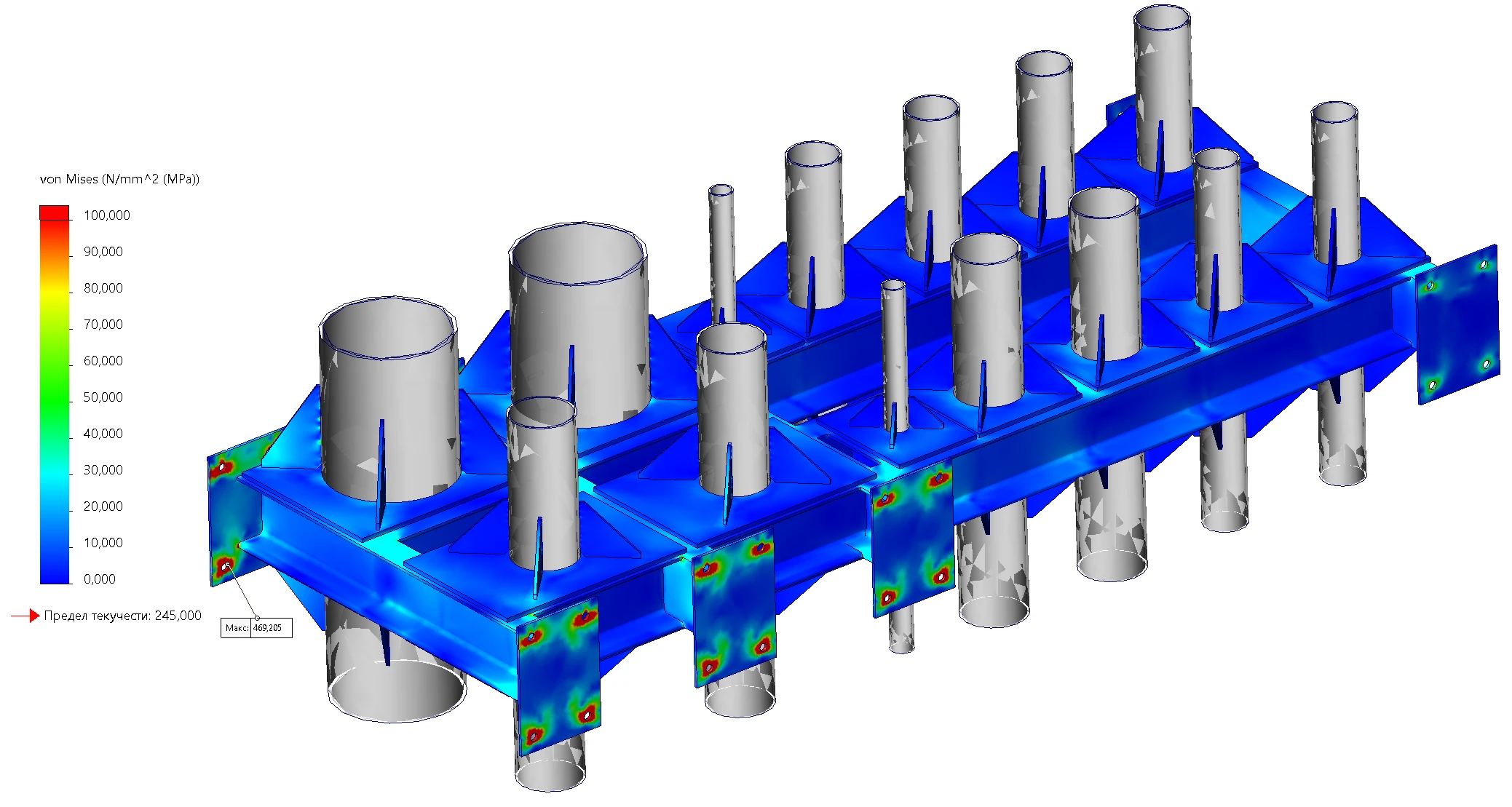

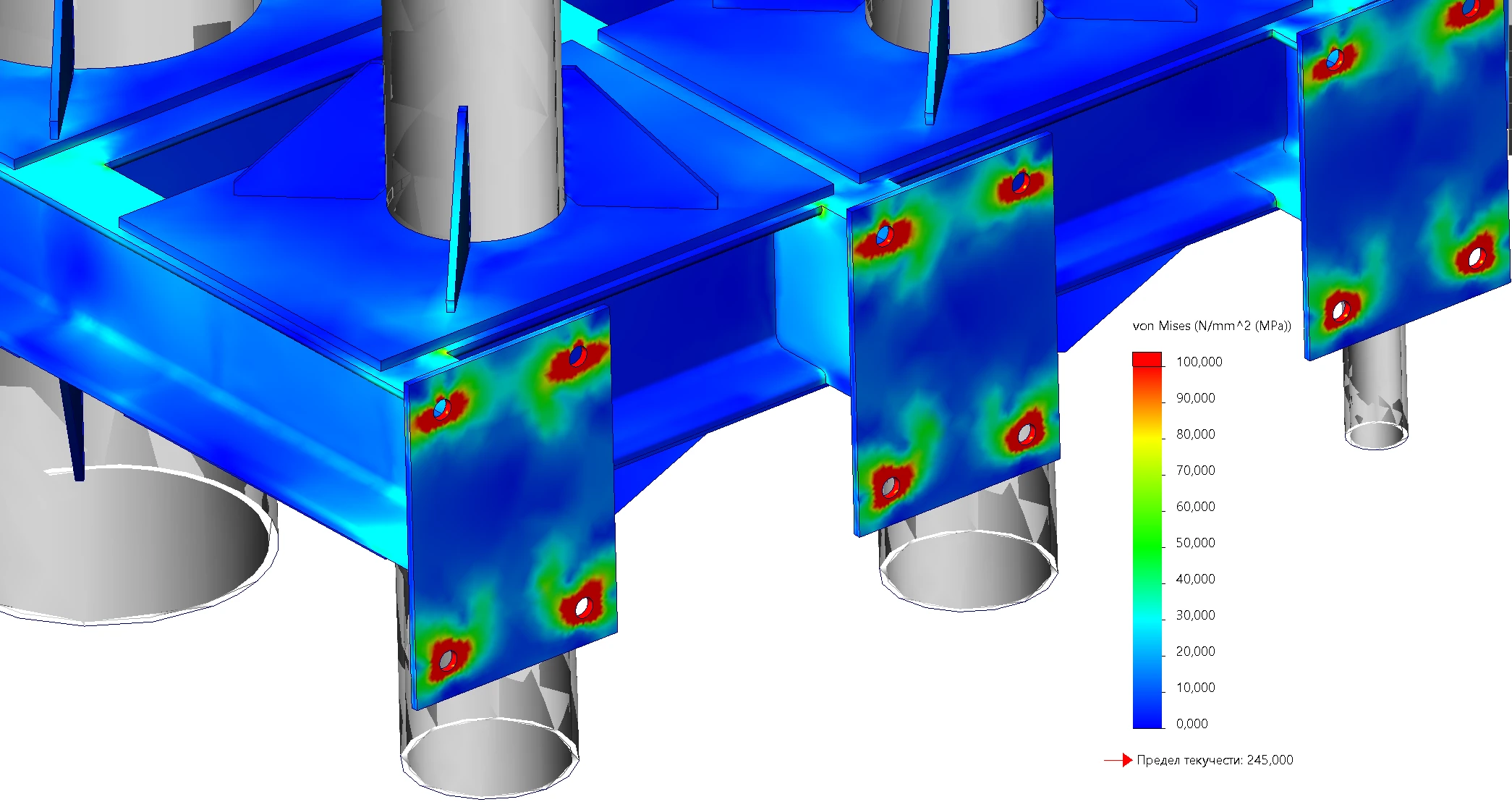

01 / 103D-модель Узла 1.
Приведённые численные показатели относятся к усиленному узлу 1, а не ко всем опорам объекта.
