Задача
Проверить металлическую конструкцию парусного навеса под действием ветра в заданной климатической зоне.
Решение

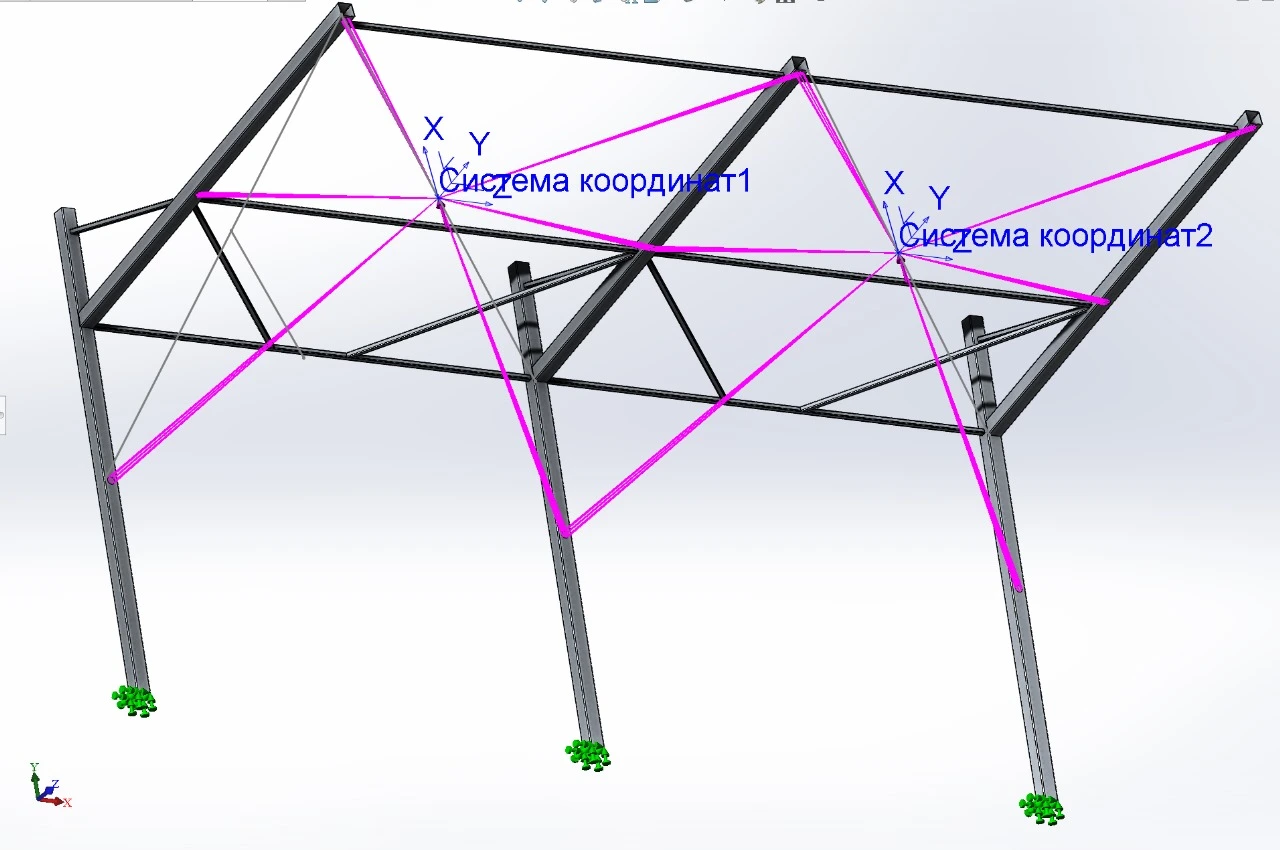

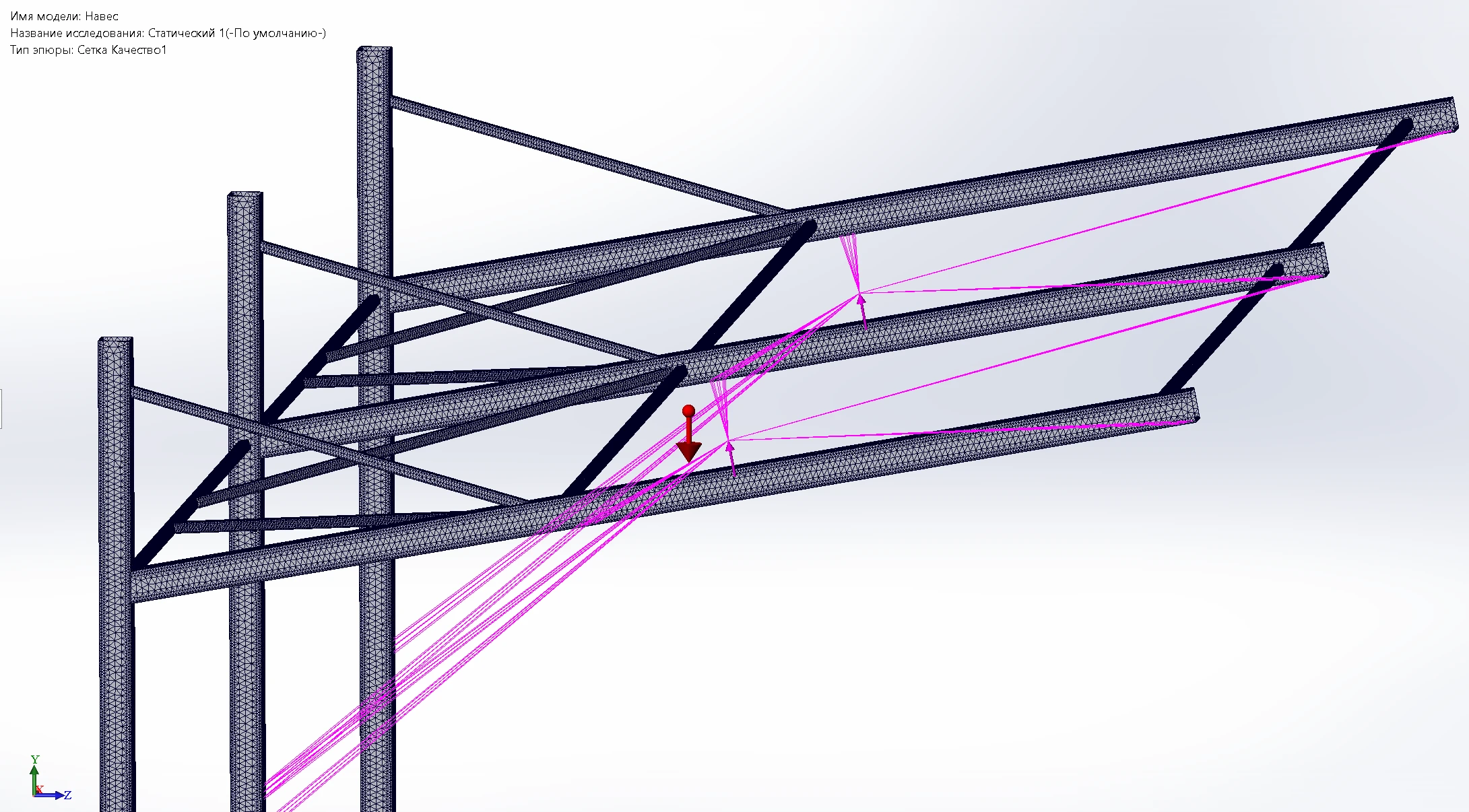

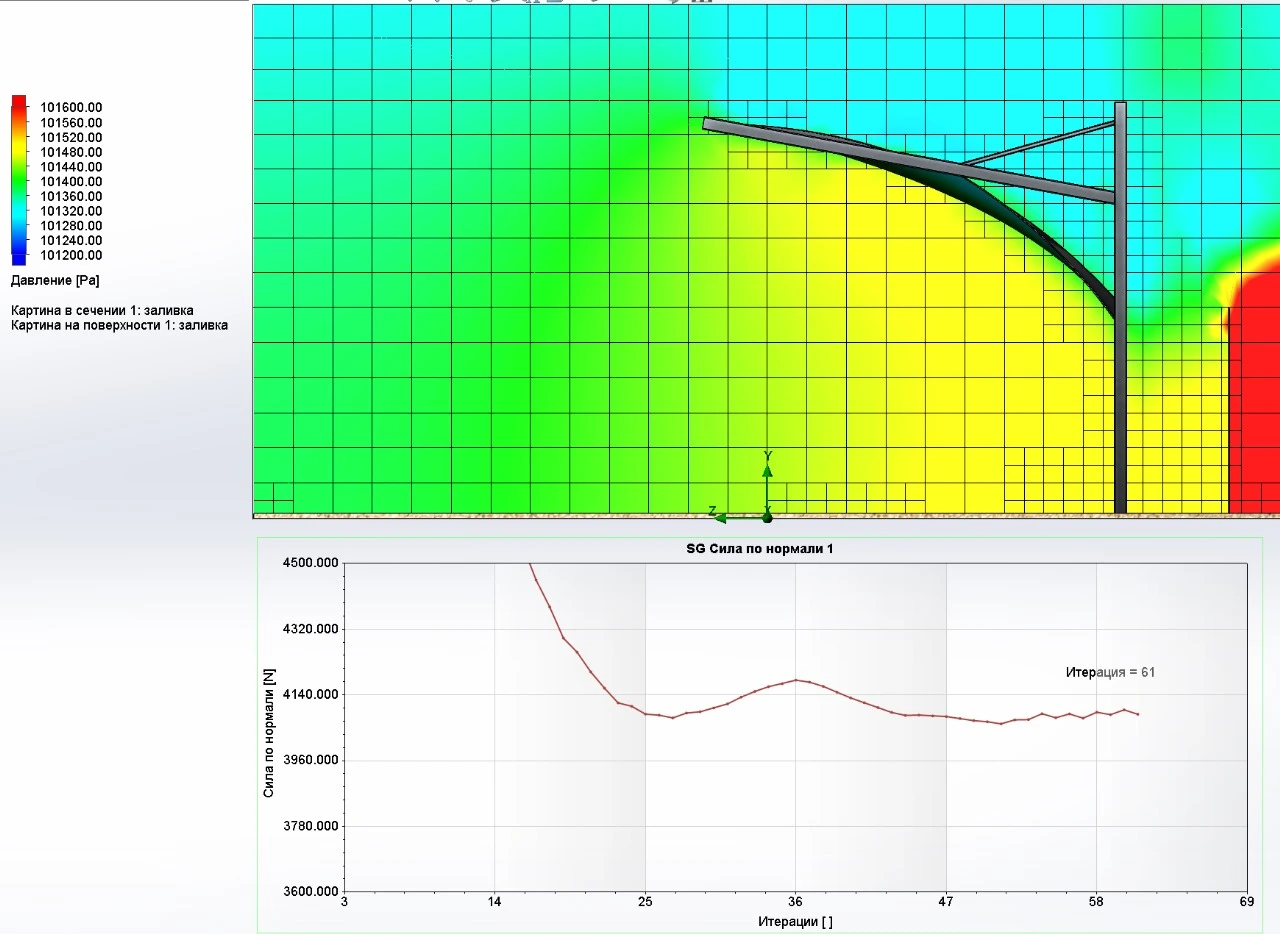

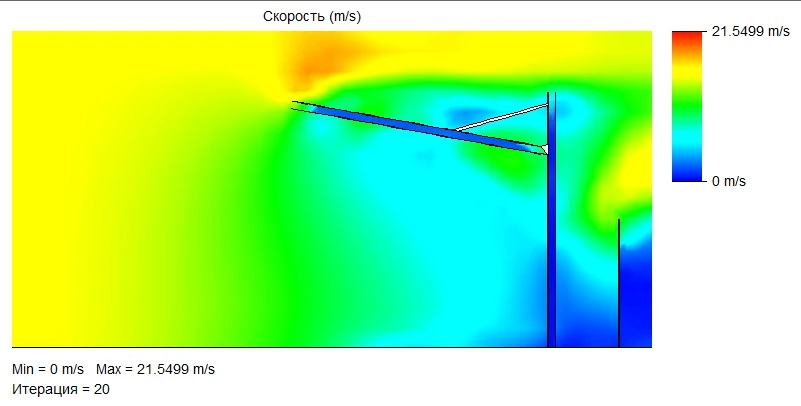

Построили 3D-модель по исходным чертежам, выполнили аэродинамический анализ и использовали полученное воздействие в прочностной проверке.
Результат

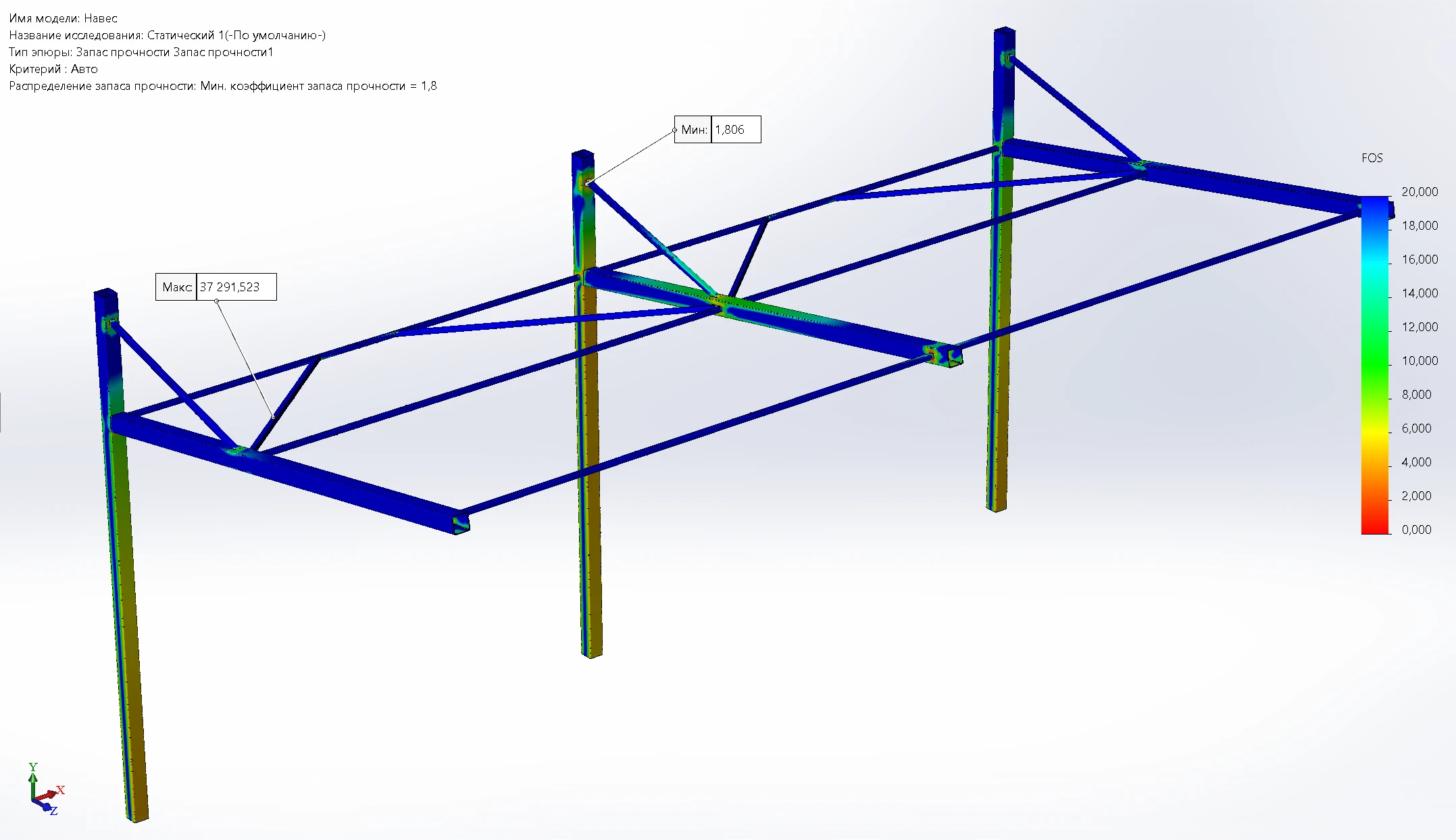

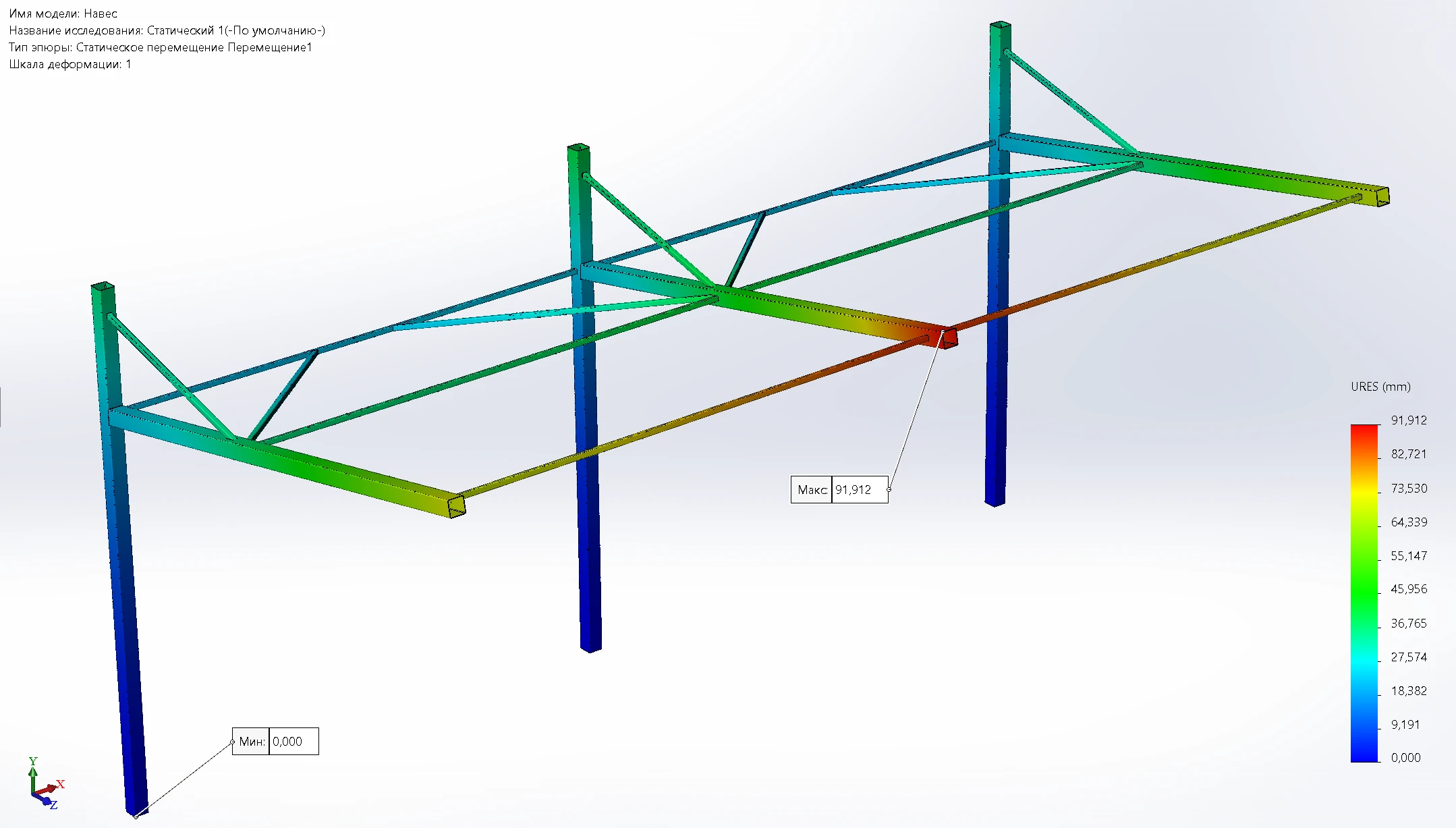

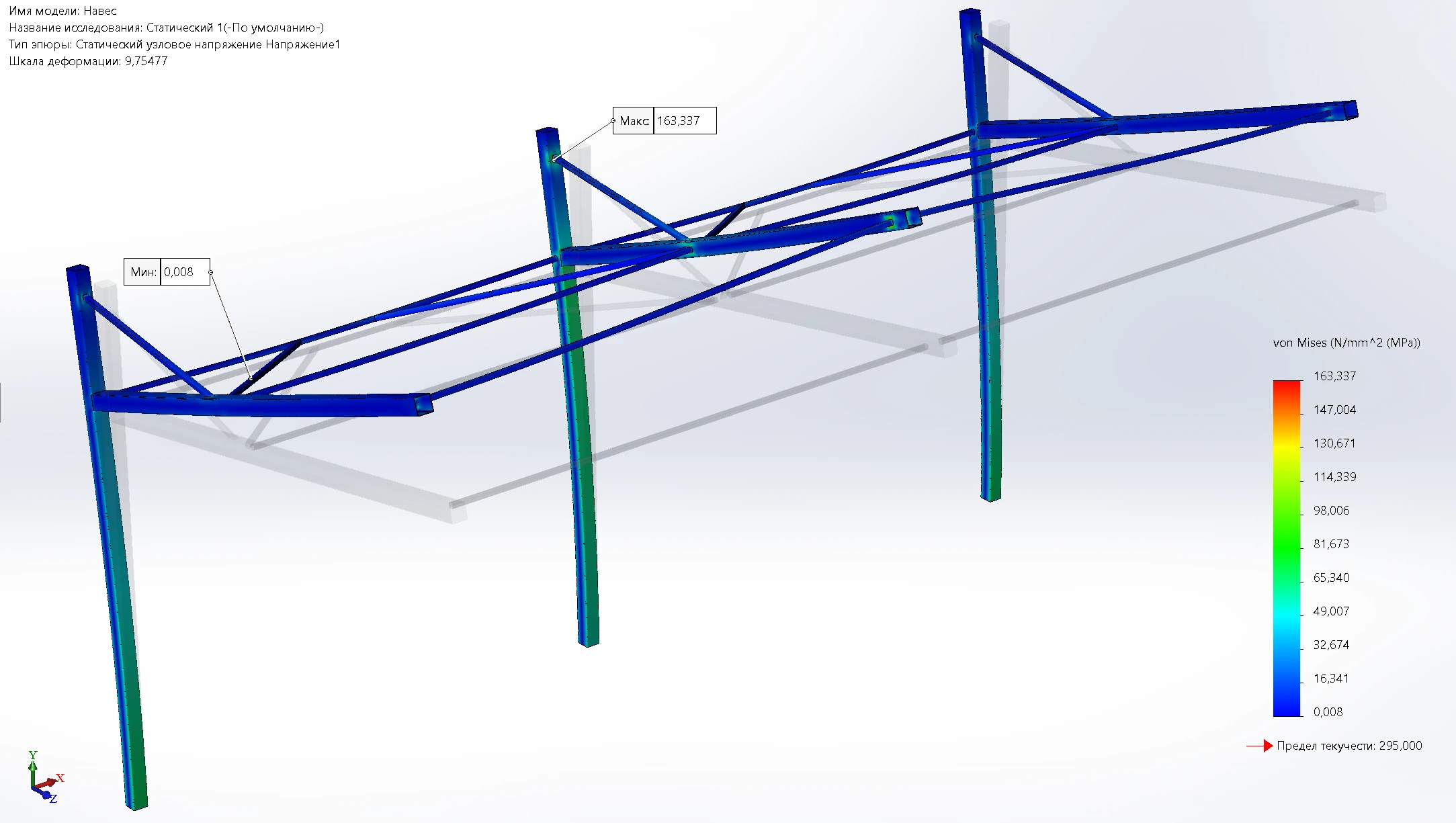

В рассмотренном режиме максимальное напряжение составило 163,34 МПа, расчётный запас по прочности — около 1,8. Заказчик получил карты перемещений и напряжений, необходимые для обсуждения работы конструкции под ветром.
Что получил заказчик
- 3D-модель по чертежам.
- Аэродинамический анализ.
- Прочностной расчёт каркаса.
Проект в деталях

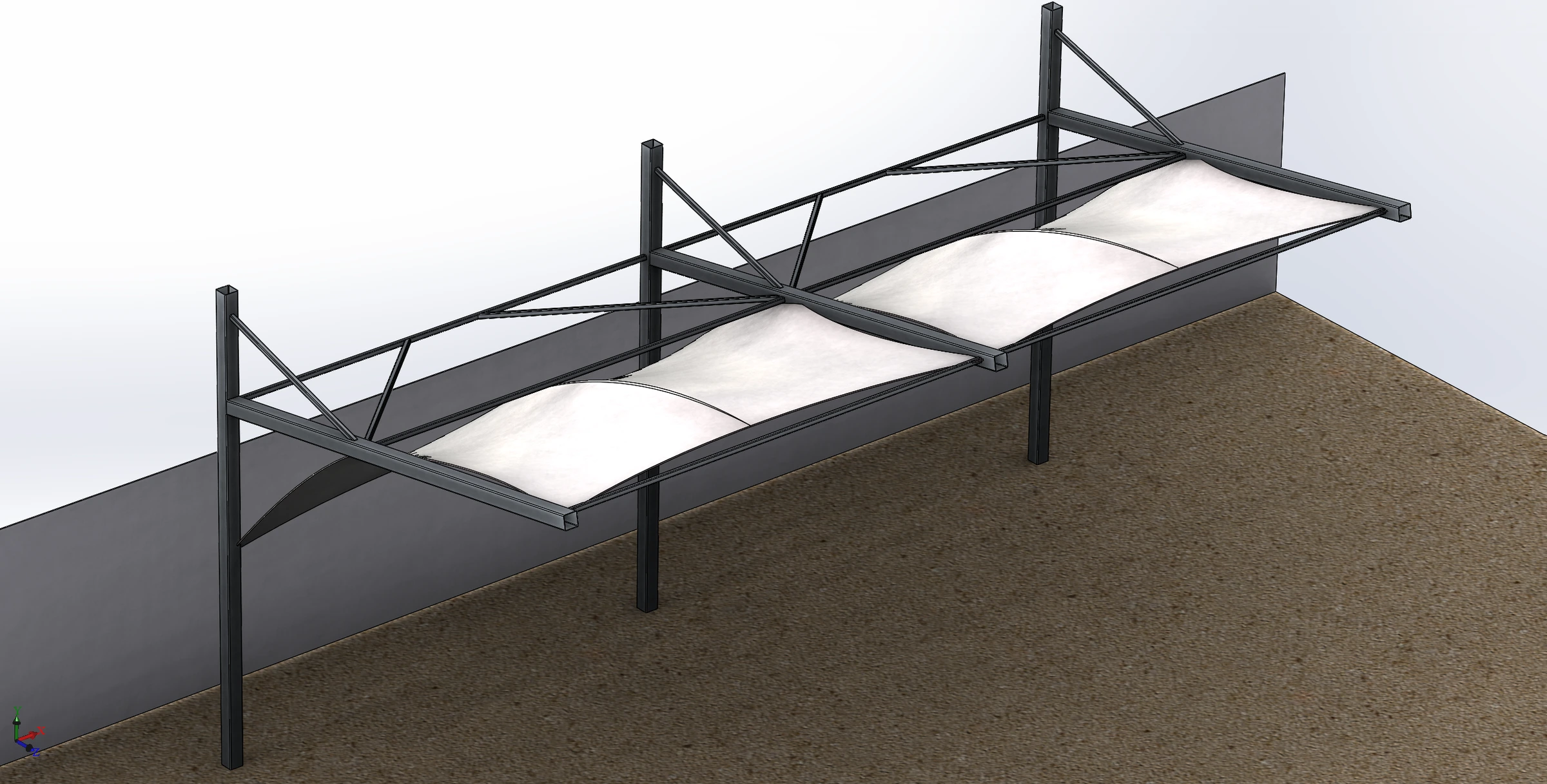

01 / 083Д-модель парусного навеса.
Проверка относится к принятой модели навеса и ветровому воздействию; другие климатические и эксплуатационные режимы требуют отдельного рассмотрения.
