Задача

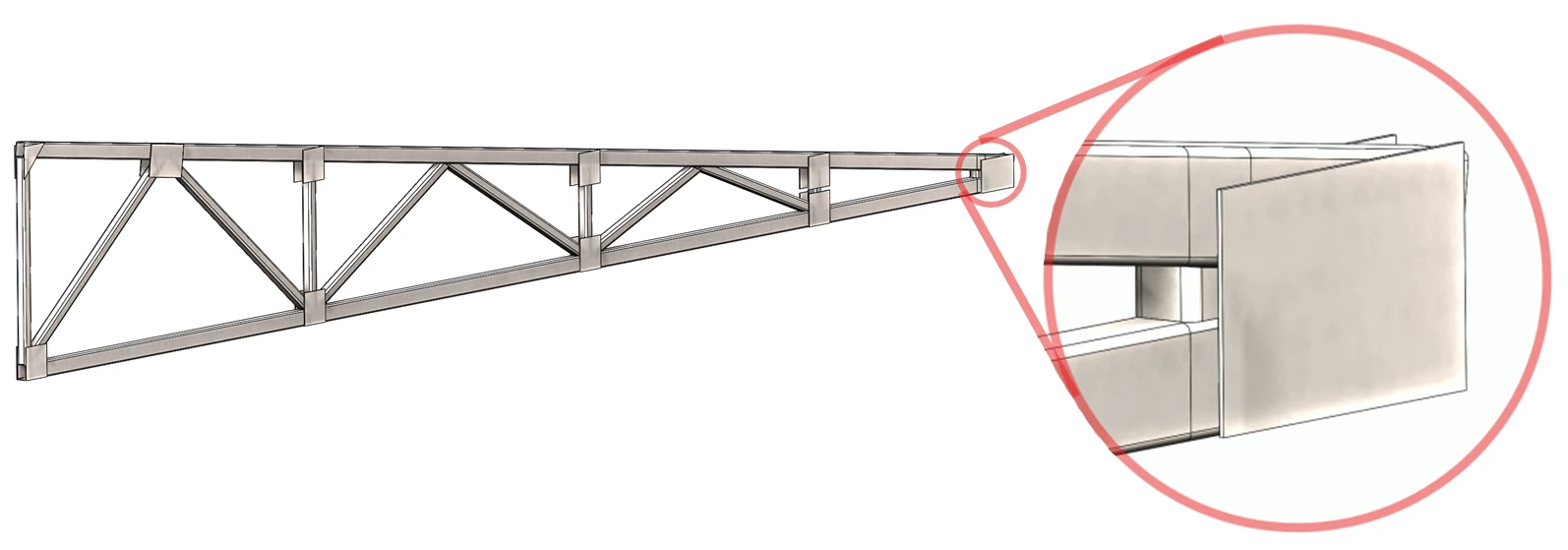

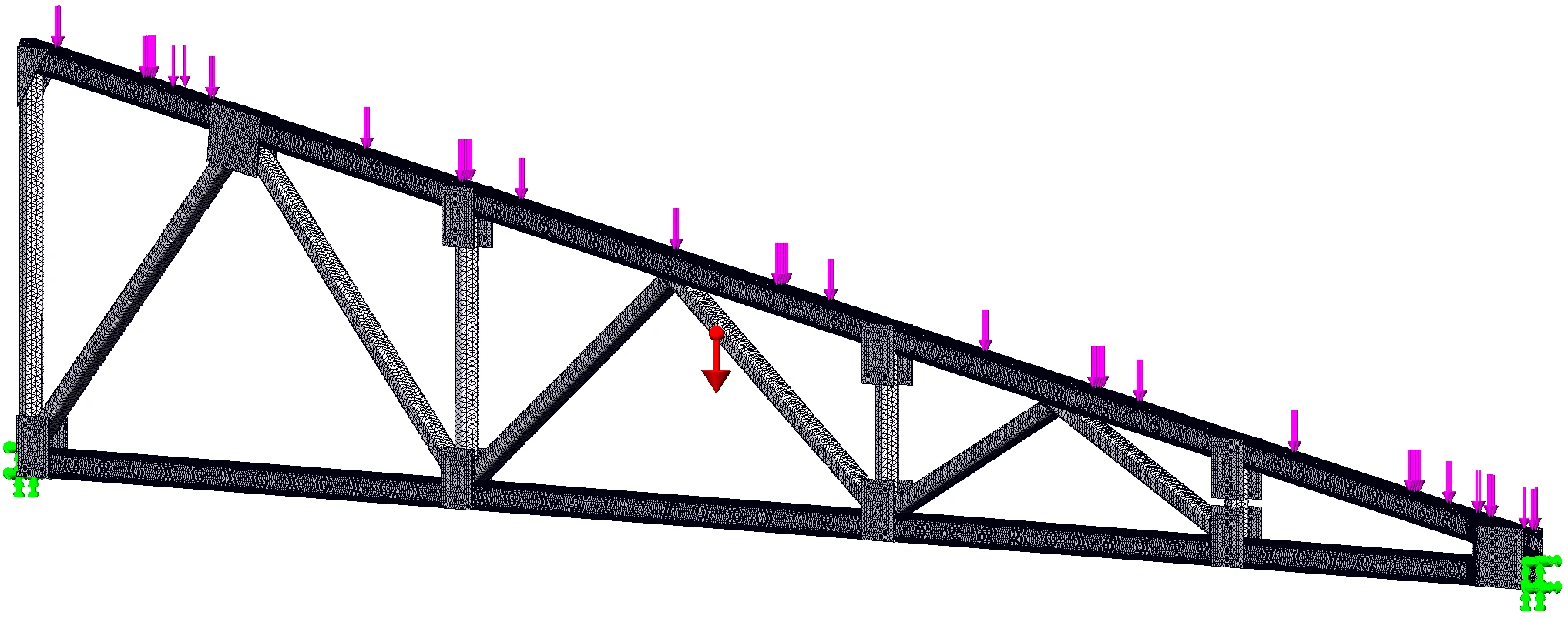

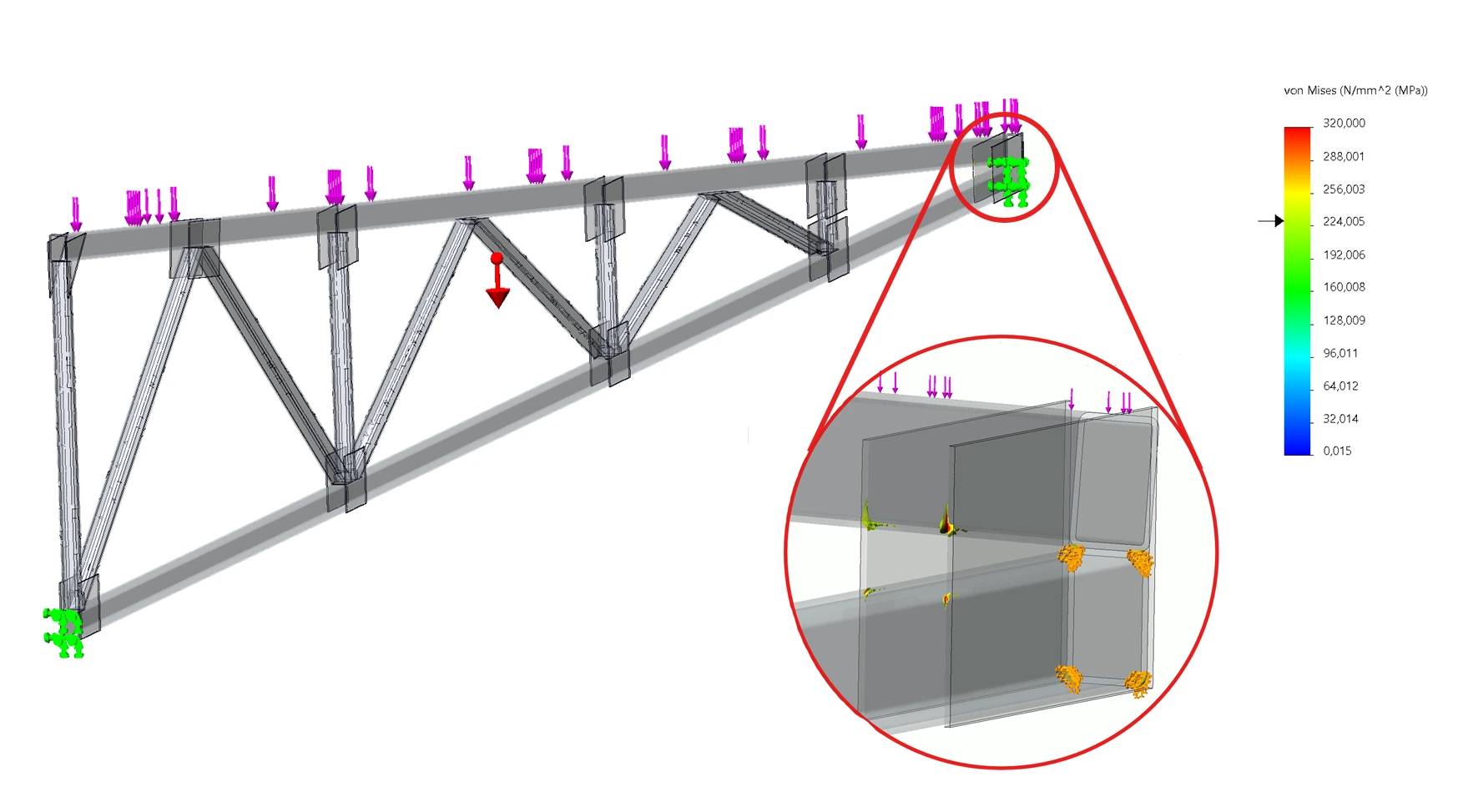

Оценить отдельную ферму полуската крыши под собственным весом, кровлей и снегом.
Решение

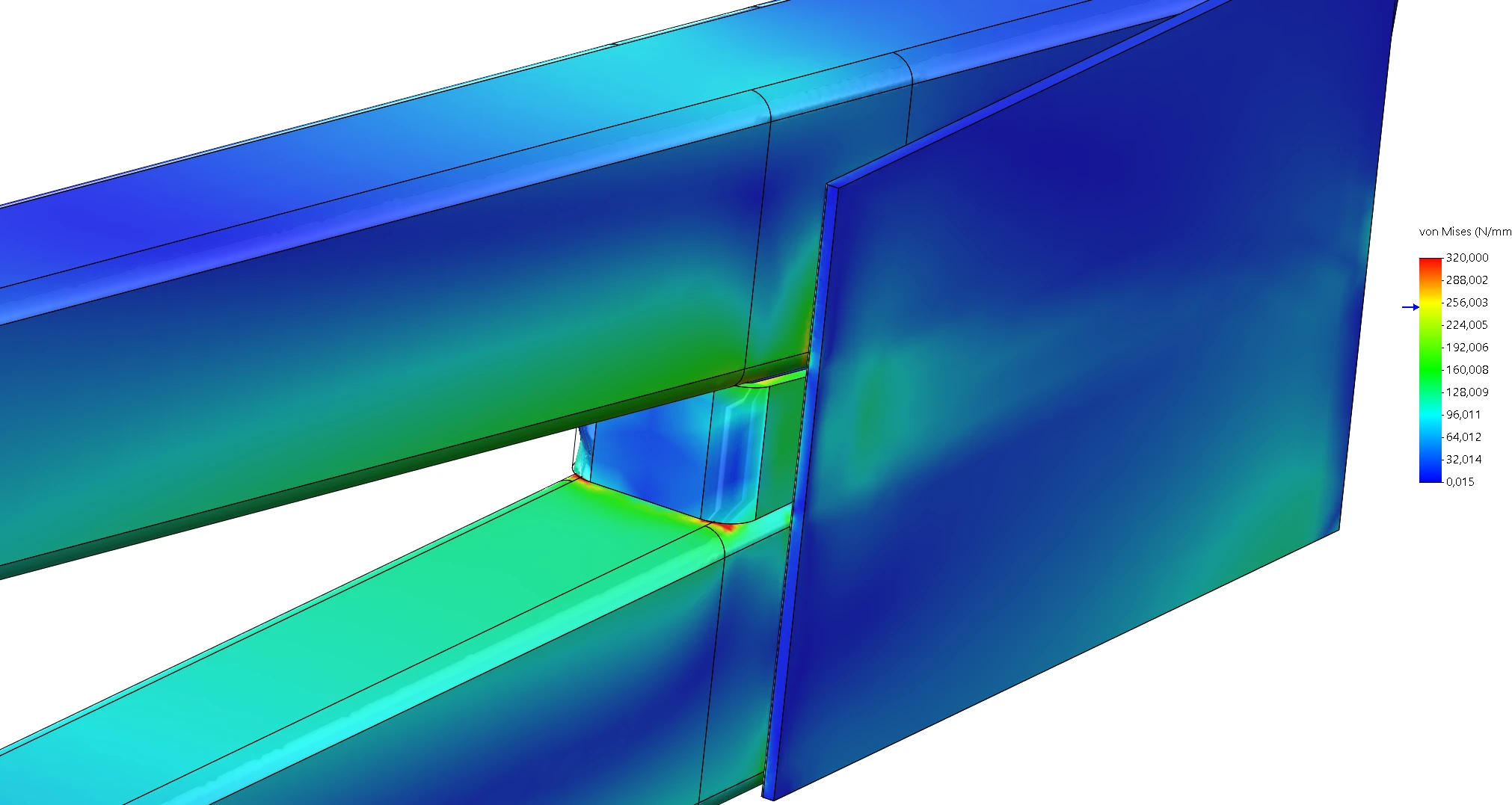

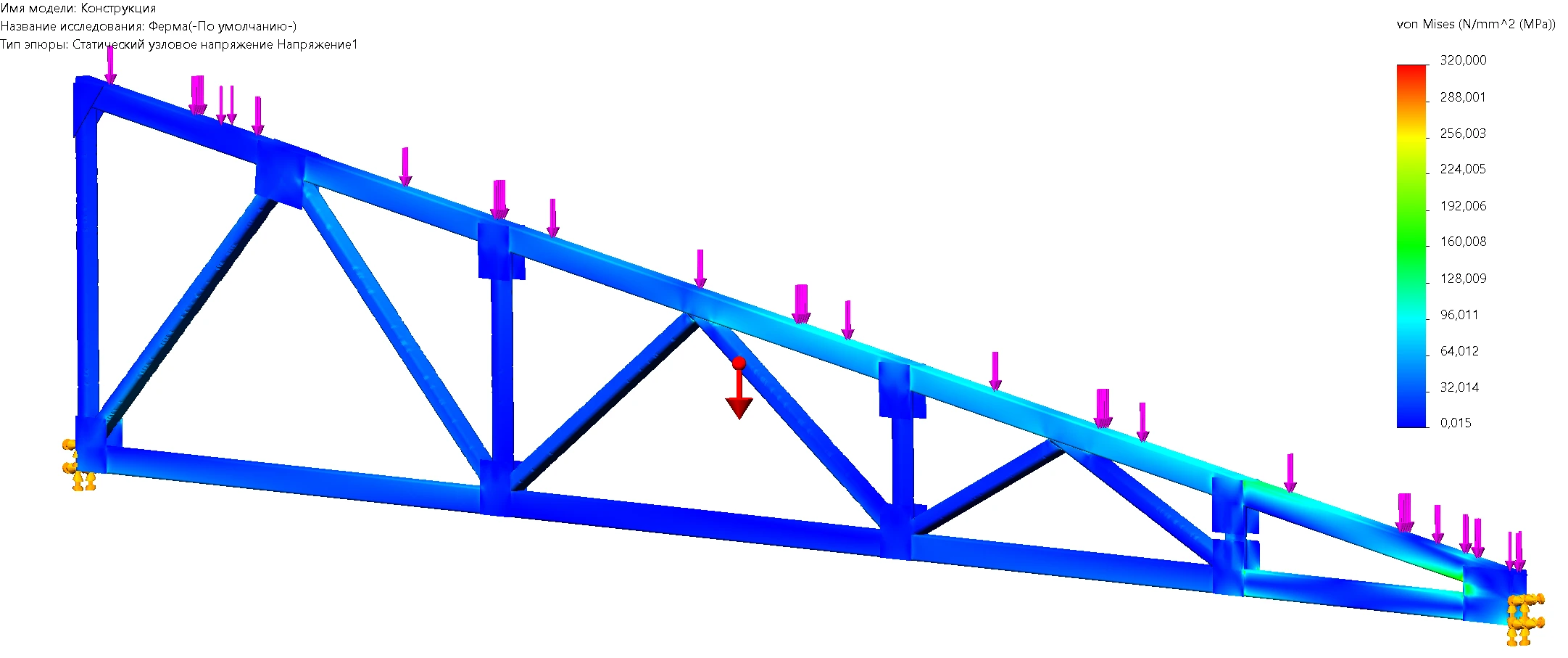

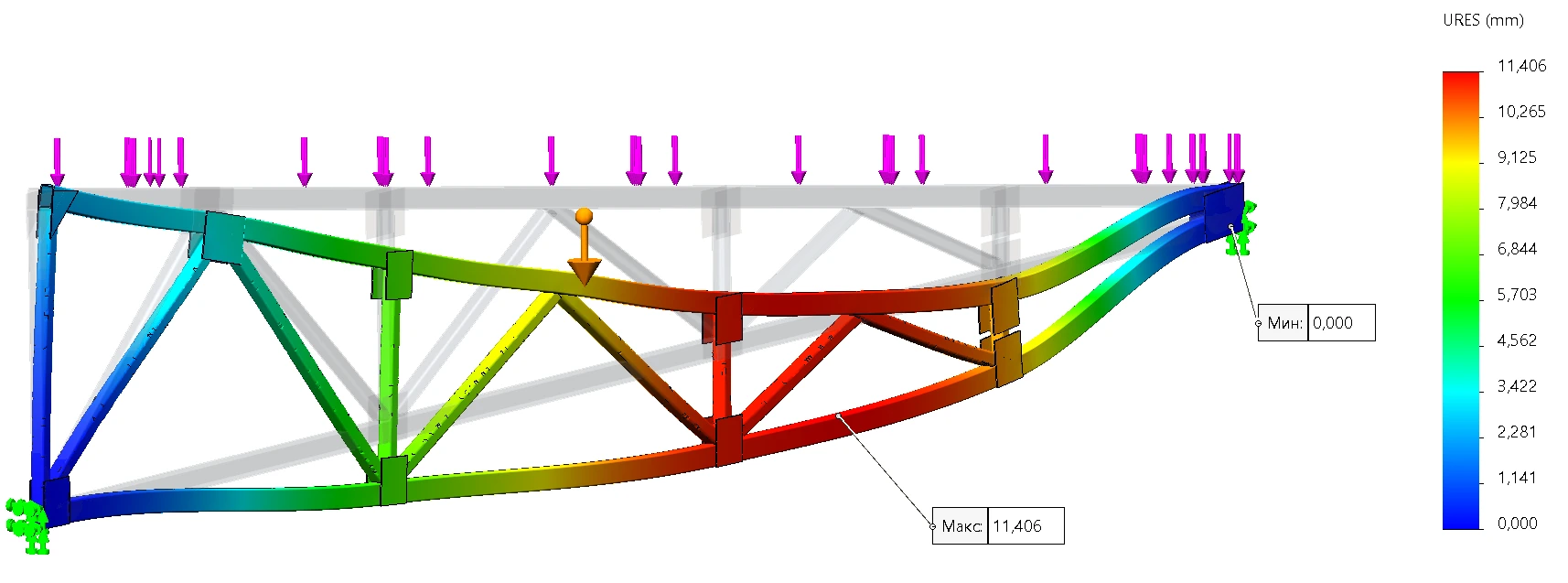

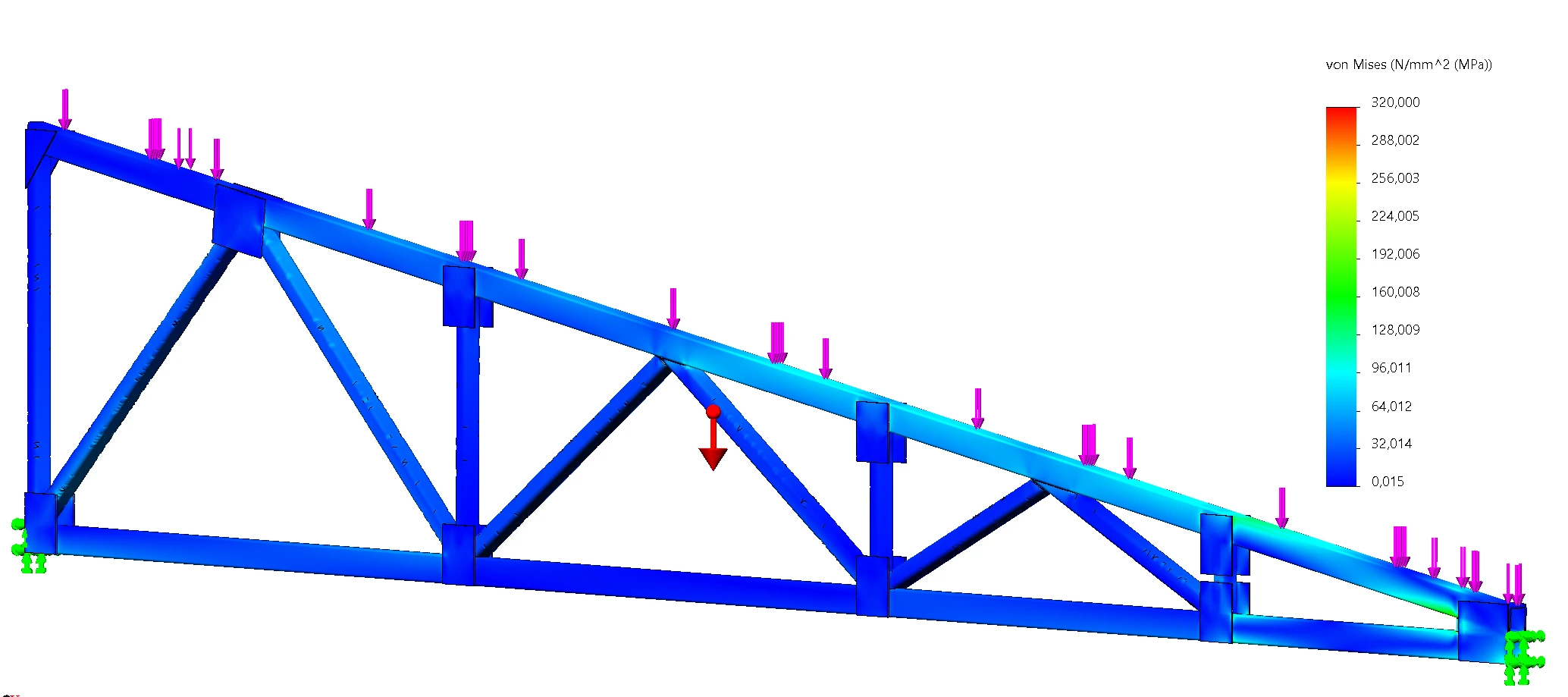

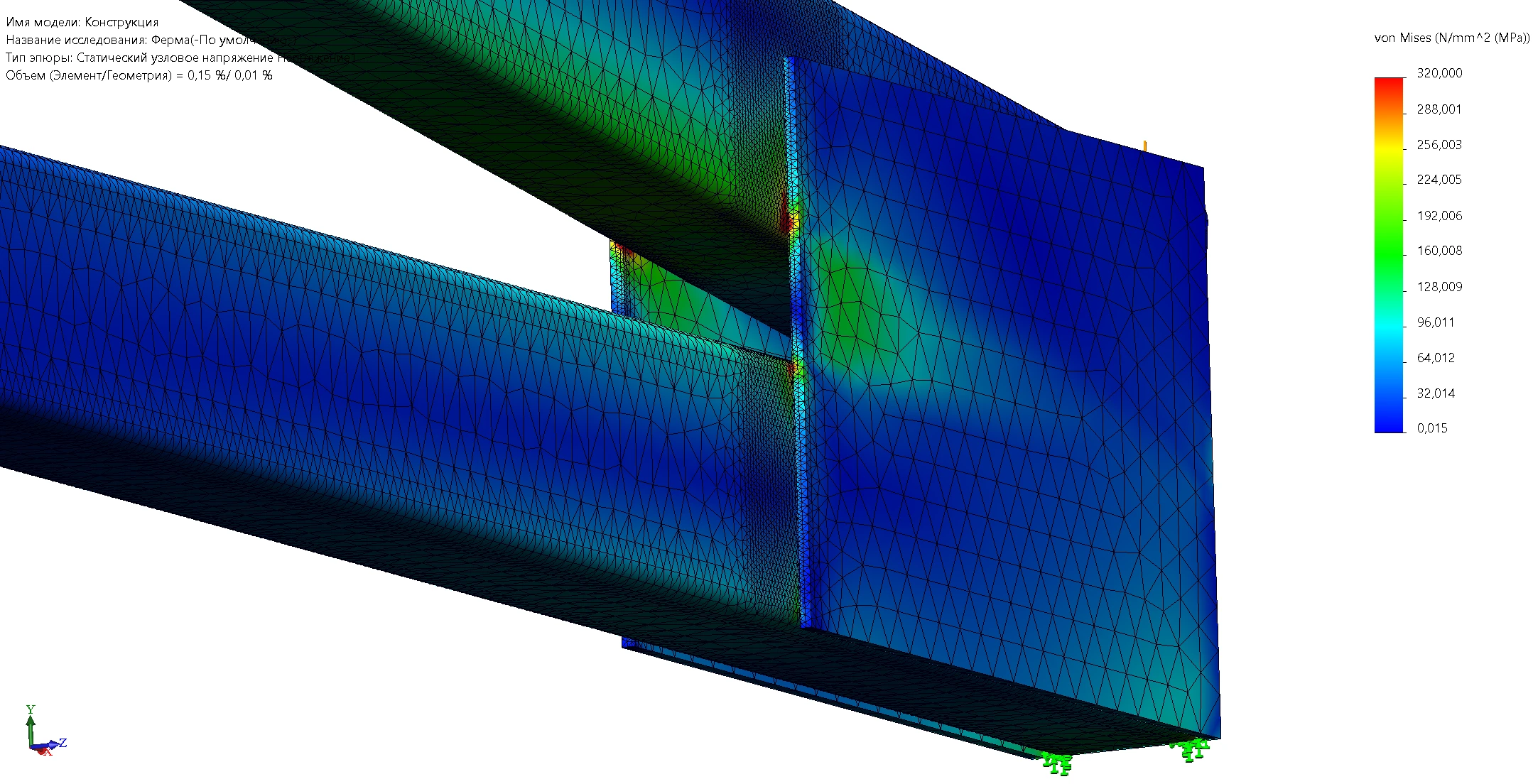

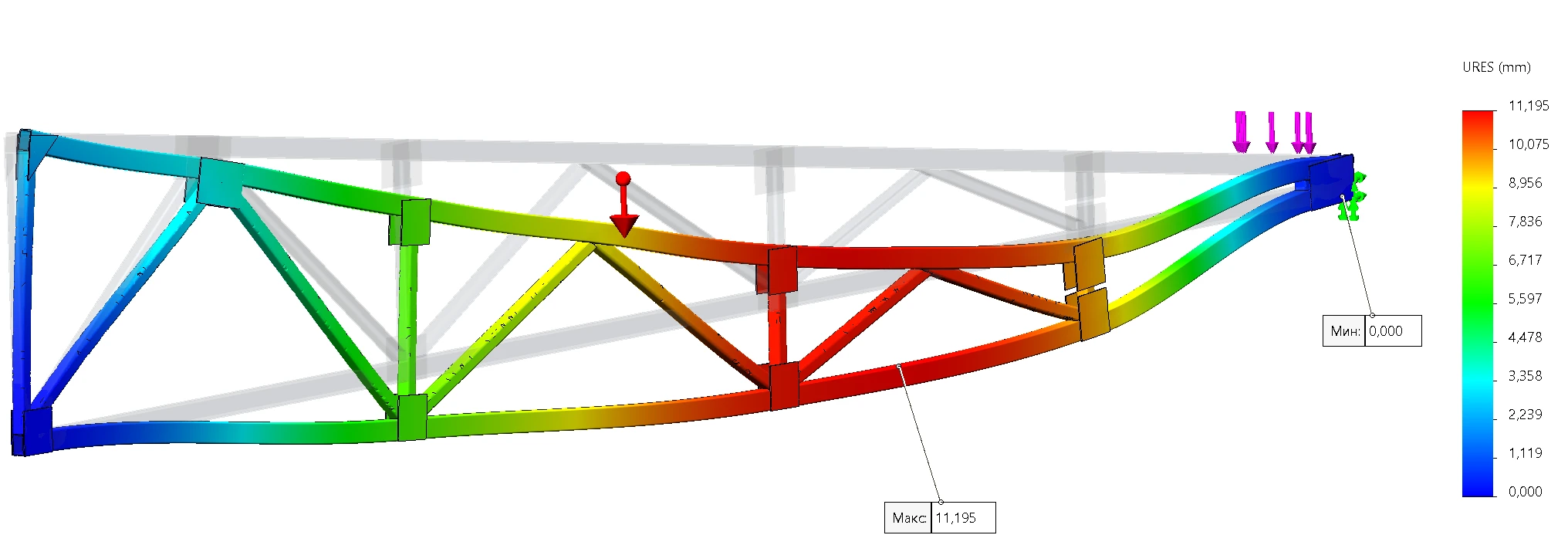

Проверили общие прогибы и напряжения в узлах. Для концентратора на стыке пластины с поясами предложили усиление и повторили расчёт.
Результат
Усиление изменило характер концентрации и снизило локальные пики. Заказчик получил обоснование доработки узла и перечень дополнительных проверок пространственной секции.
Что получил заказчик
- Расчёт отдельной фермы.
- Сравнение узла до и после усиления.
- Рекомендации для дальнейшей проверки здания.
Проект в деталях

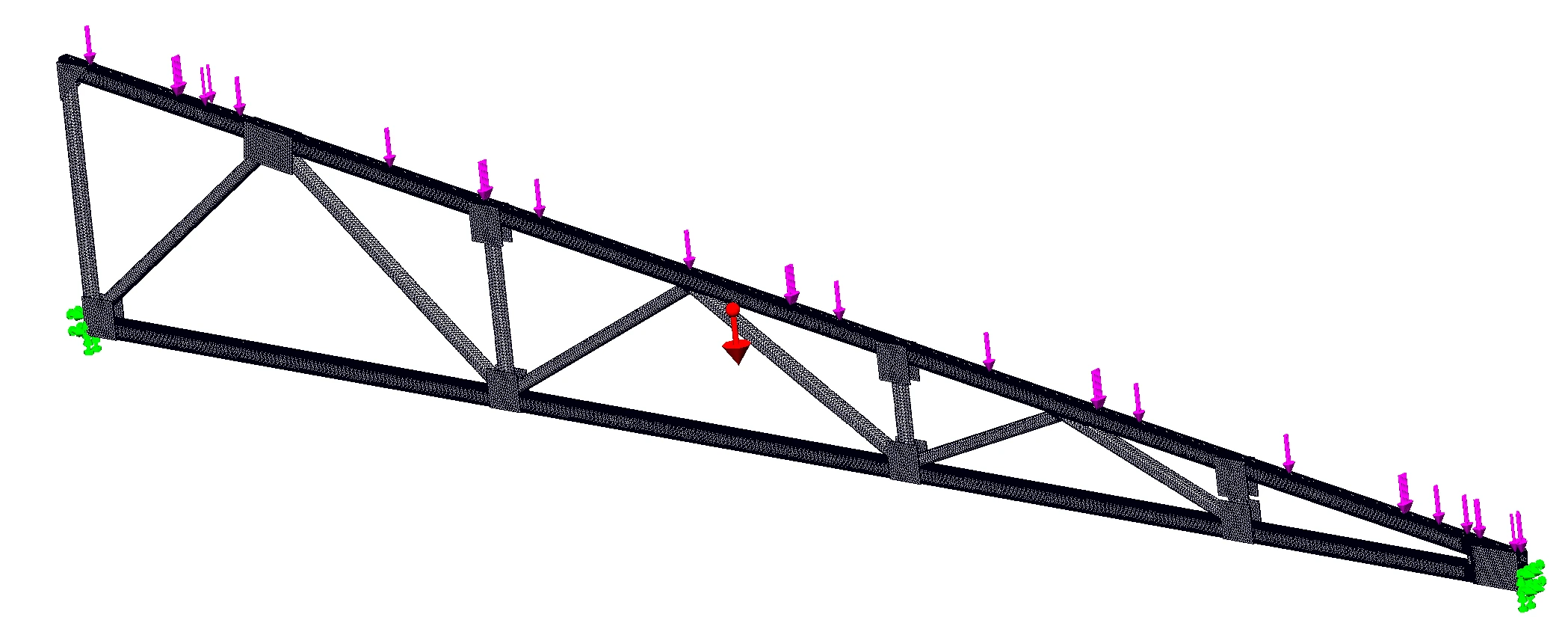

01 / 10Расчетная сетка смешанной кривизны.
Рассмотрена одна ферма без совместной работы соседних конструкций и без ветра. Результат не является полной проверкой несущей способности ангара.
