Задача
Проверить опорный каркас установки EHLDF 1247E на кровле и определить условия её ветровой устойчивости.
Решение

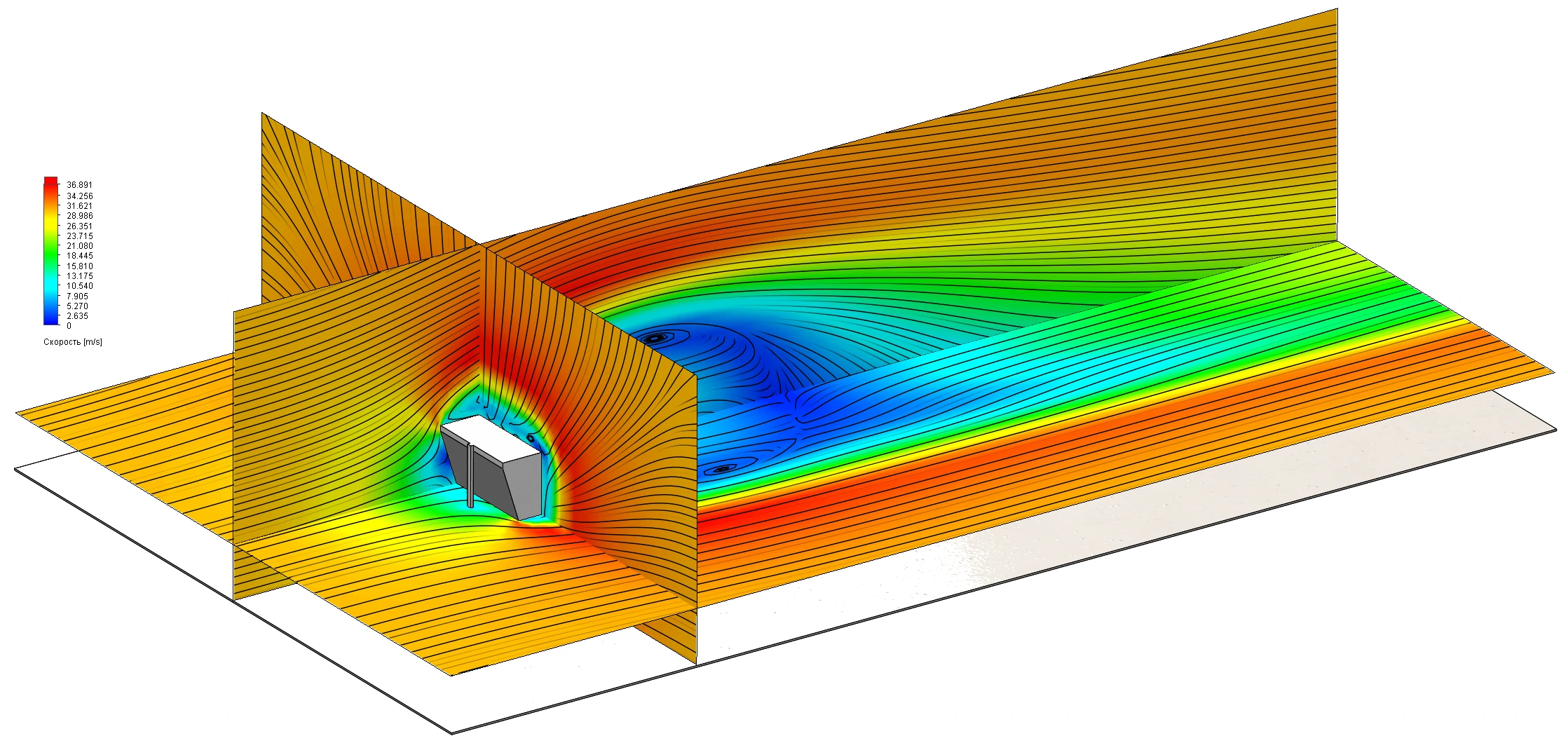

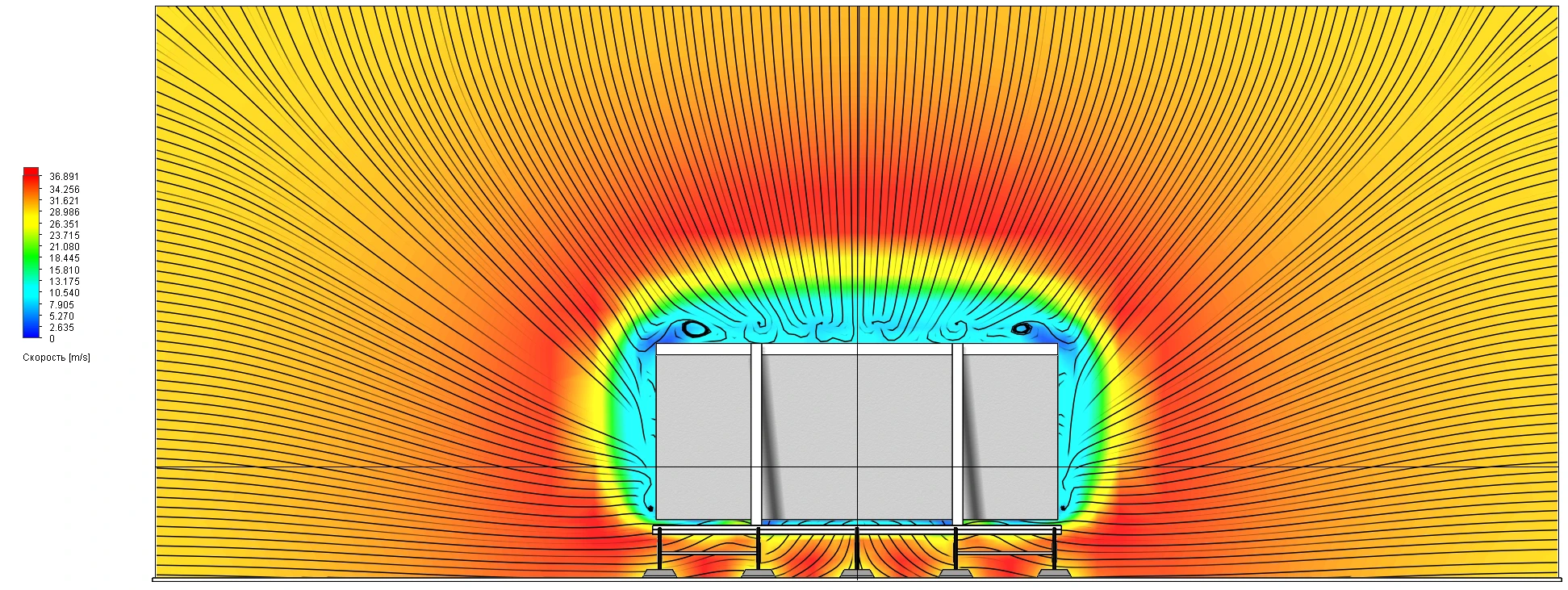

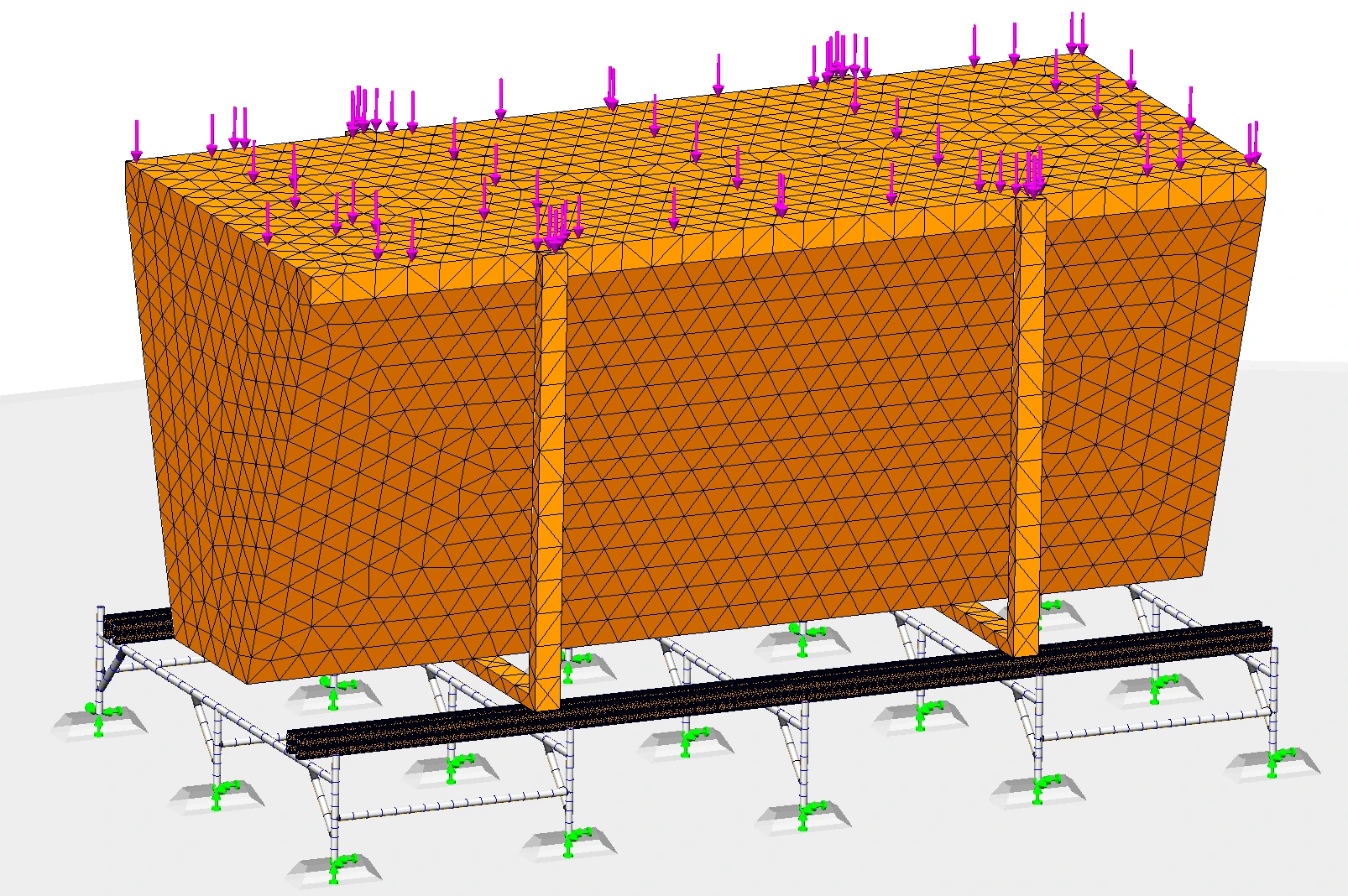

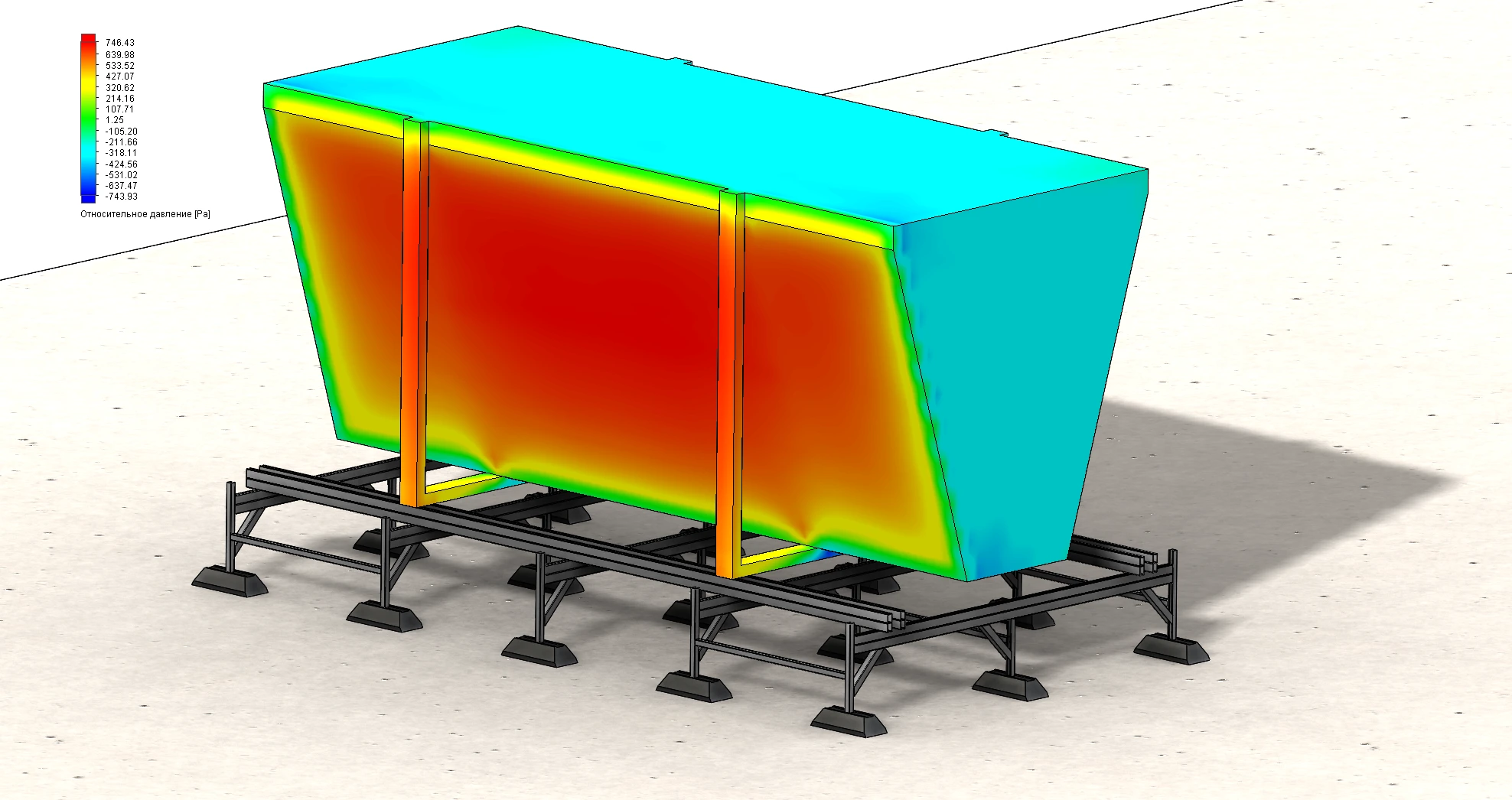

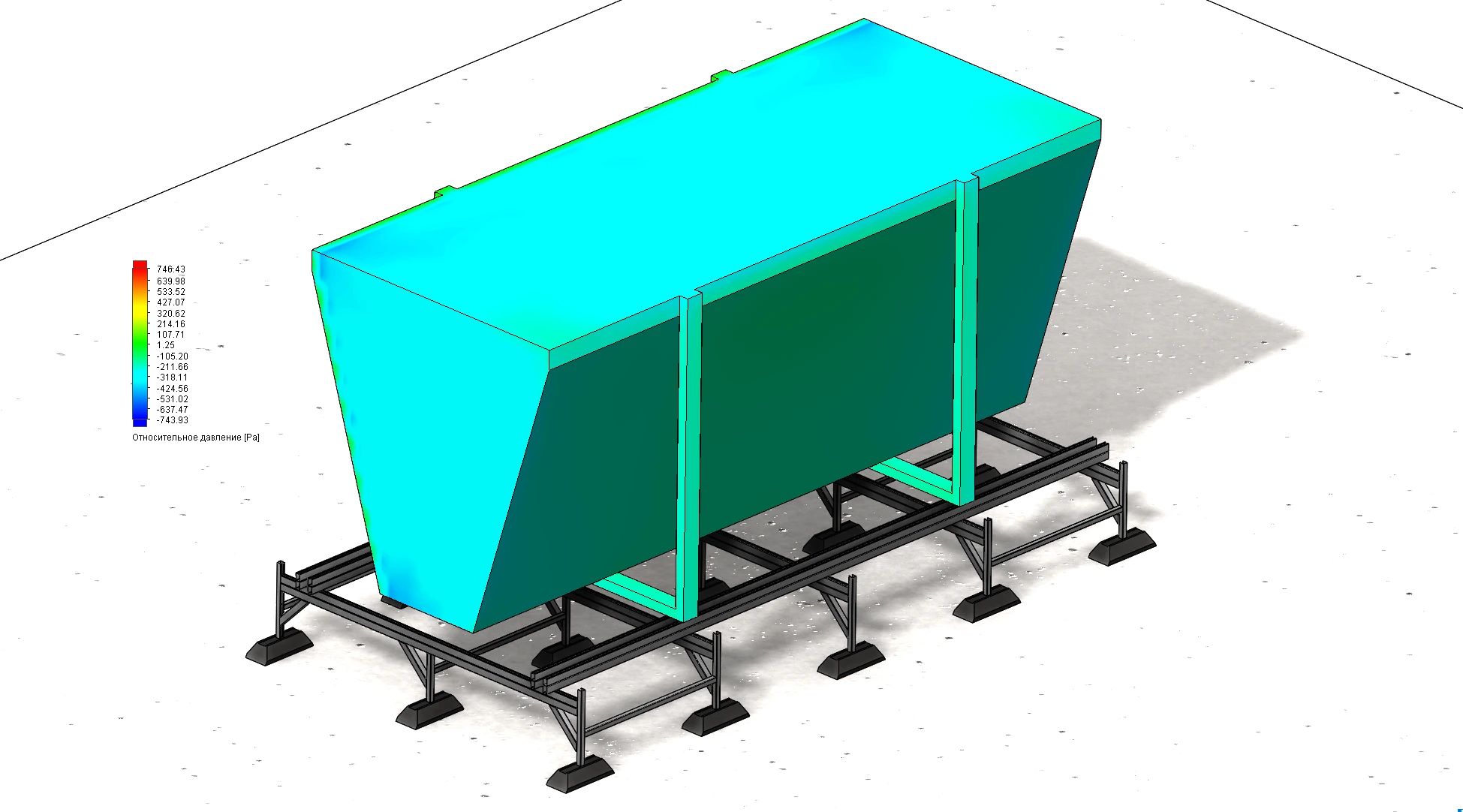

По CFD-модели получили распределение давлений, силы и моменты. Передали их в прочностную модель, рассмотрели сочетание снега и ветра и отдельно проверили опрокидывание.
Результат

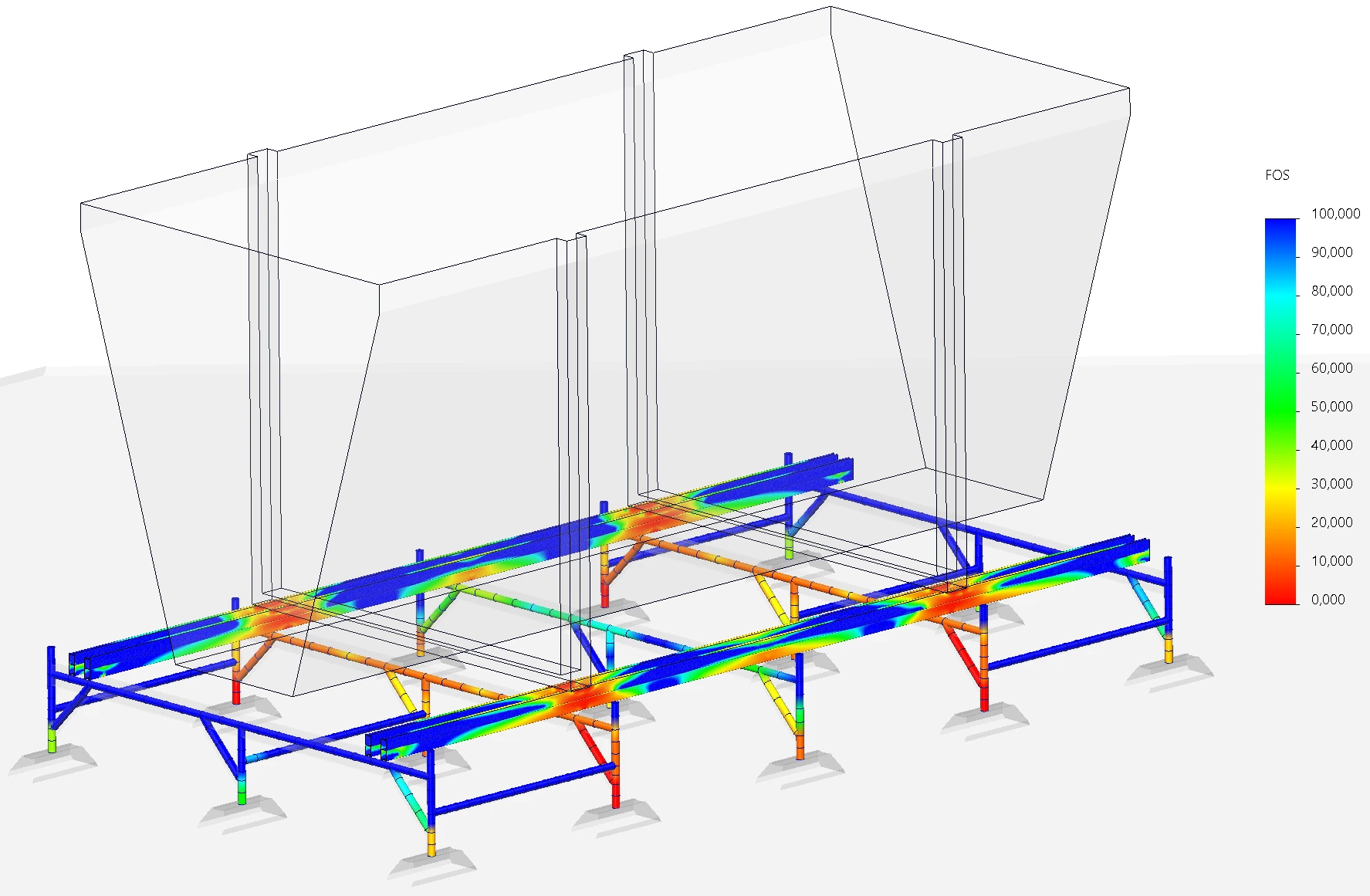

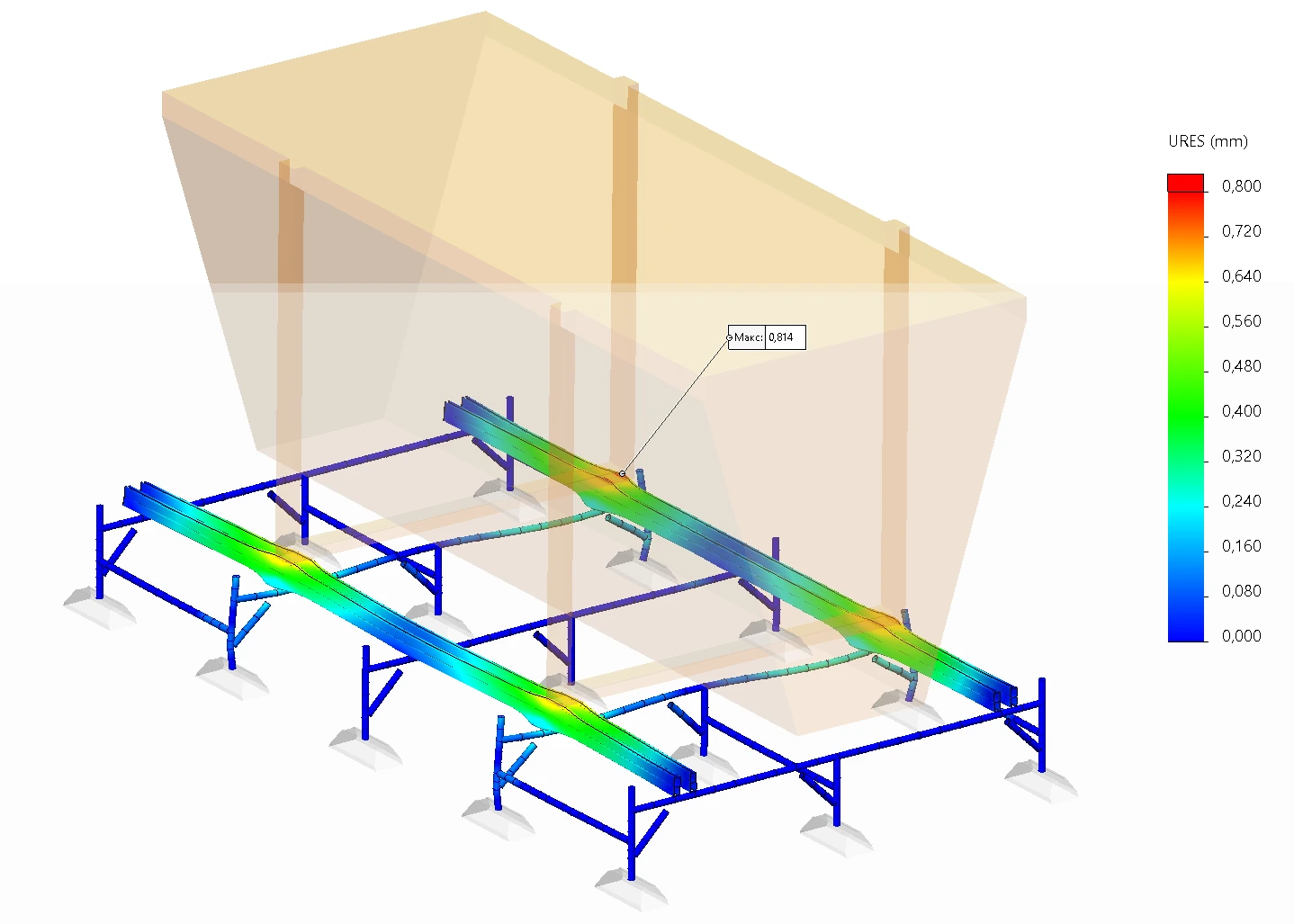

По прочности и жёсткости рама удовлетворила принятым критериям. Для дополнительного принятого запаса устойчивости 1,20 рекомендовали пригруз не менее 285 кг при расчётном плече 1,50 м. Определили реакции и давление на кровельное основание.
Что получил заказчик
- CFD-анализ оборудования.
- Прочностной расчёт рамы.
- Подбор пригруза и нагрузки на кровлю.
Проект в деталях

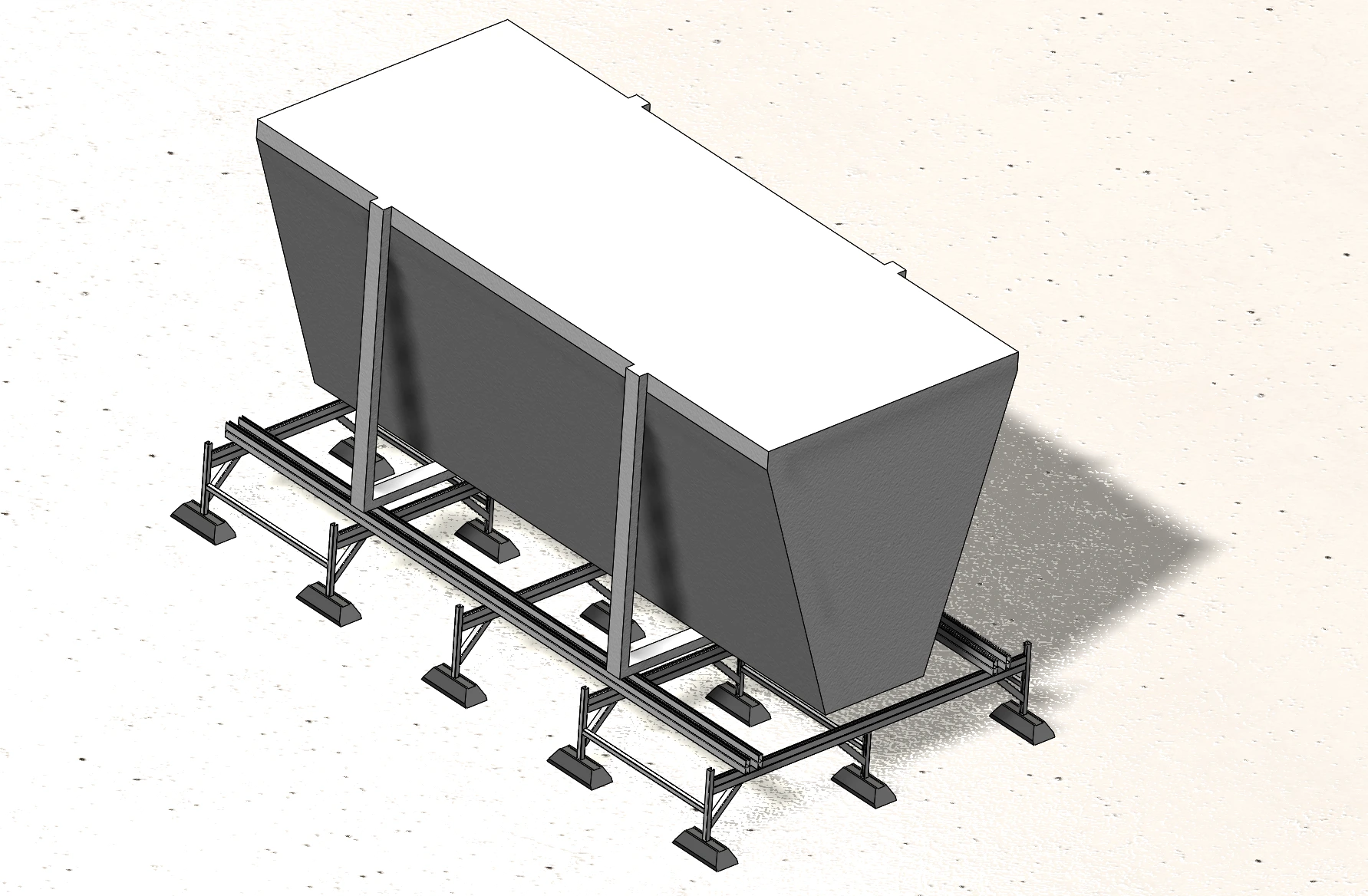

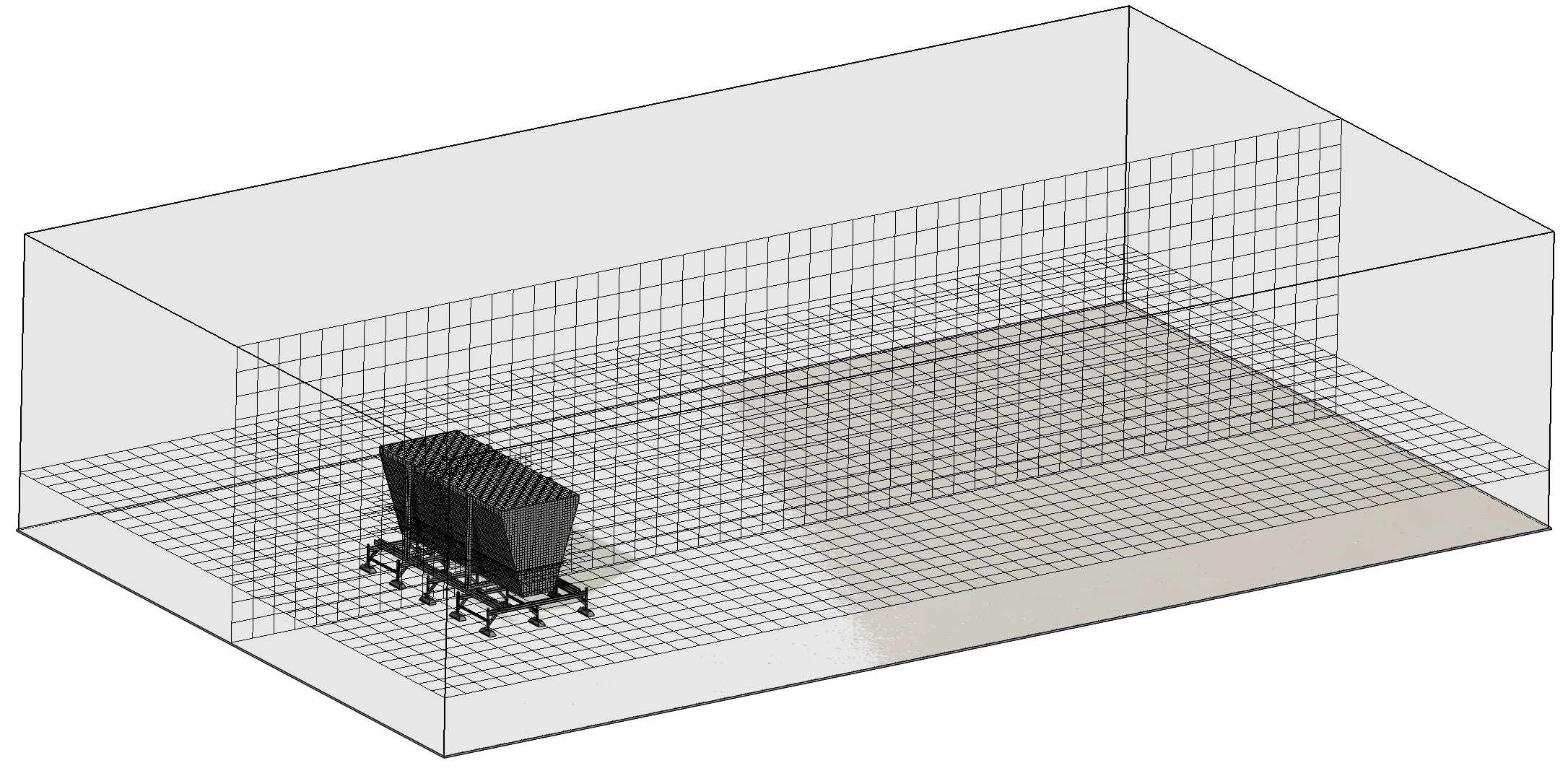

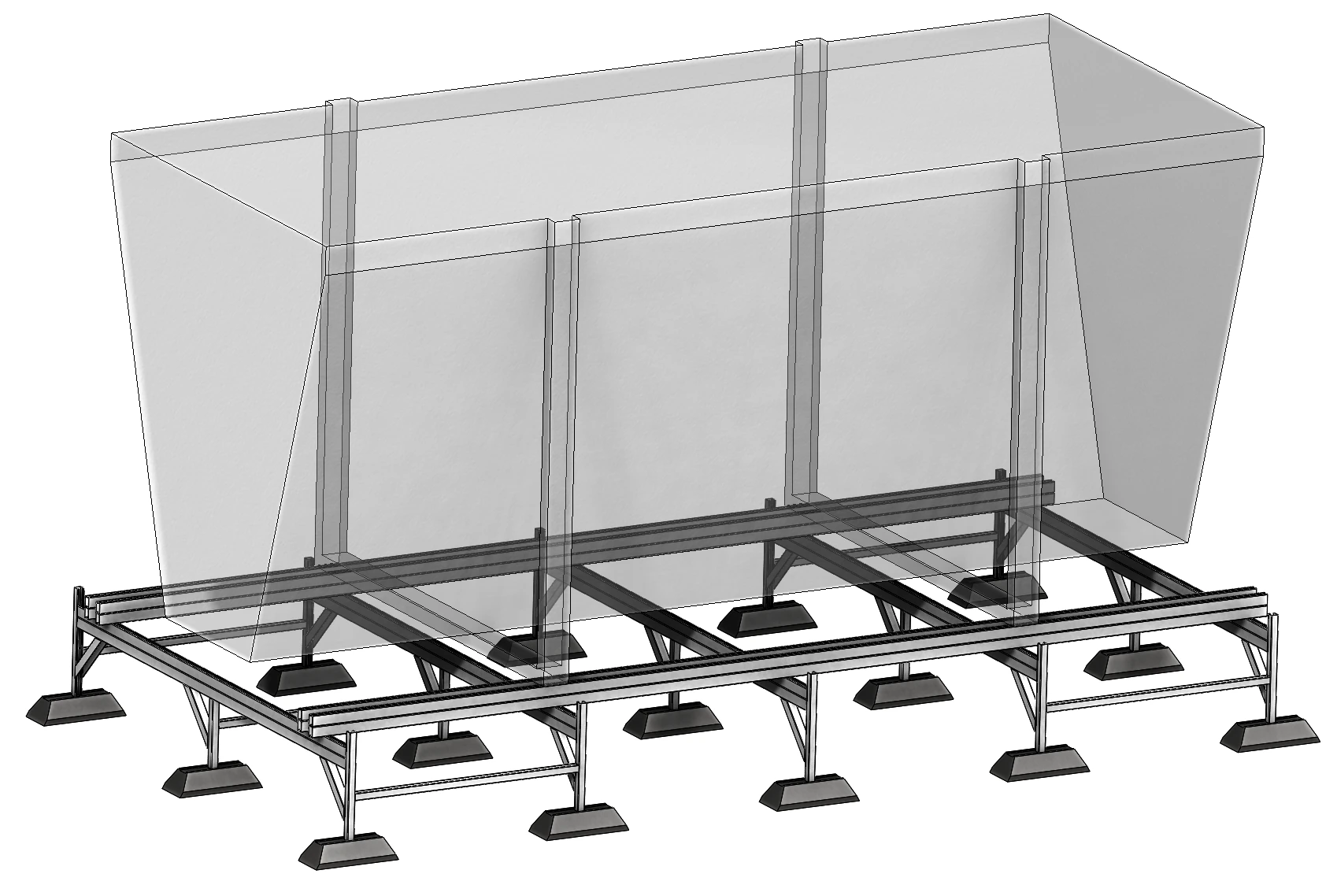

01 / 10Подготовка расчетной модели к CFD анализу.
Масса пригруза действительна для указанного плеча и схемы размещения. Несущую способность кровельного основания необходимо учитывать отдельно.
