Задача
Определить зависимость гидродинамического сопротивления понтона от скорости при заданной осадке.
Решение
Подготовили расчётную область, провели серию CFD-исследований и построили картины скорости около ватерлинии и киля. Результаты силы сопротивления свели в таблицу и график.
Результат
Заказчик получил расчётную зависимость нагрузки от скорости и наглядное представление взаимодействия потока с корпусами. Эти данные помогают сравнивать рабочие режимы понтона.
Что получил заказчик
- Серию CFD-расчётов.

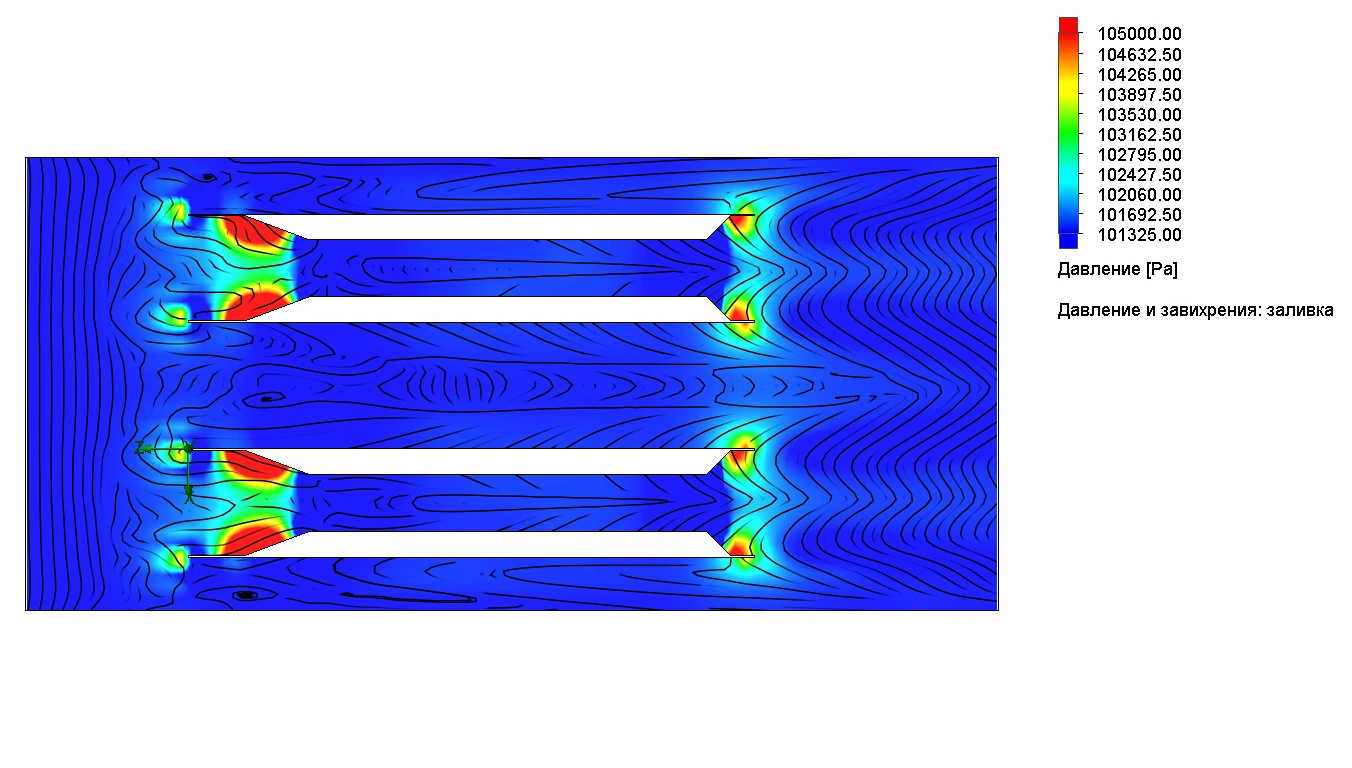

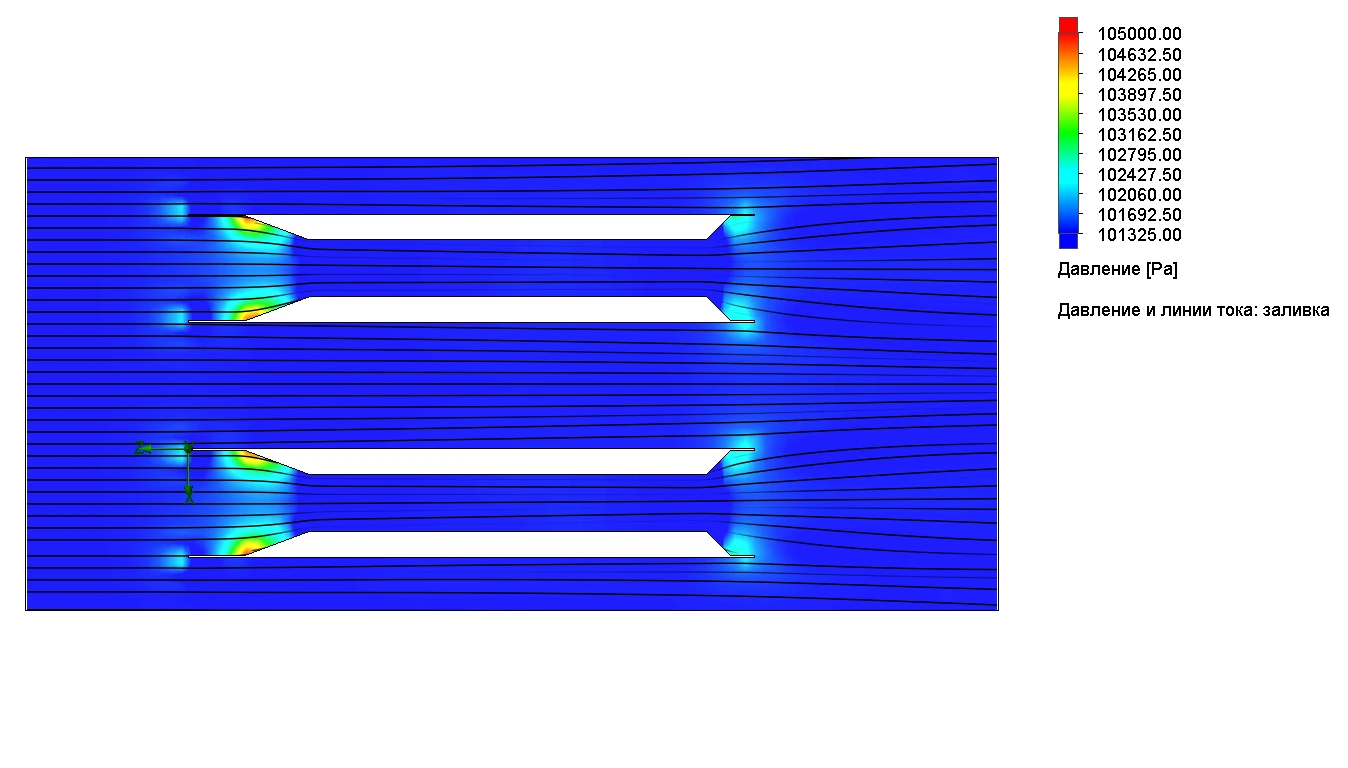

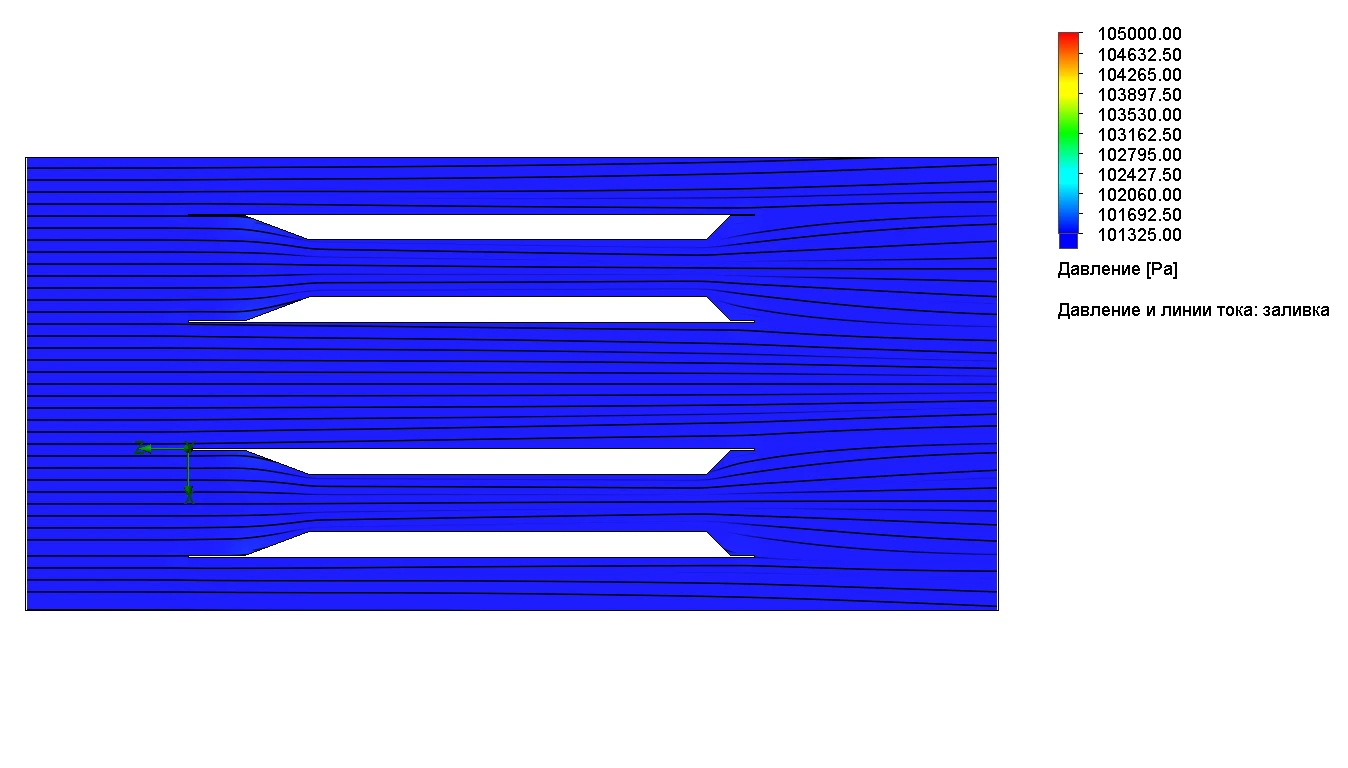

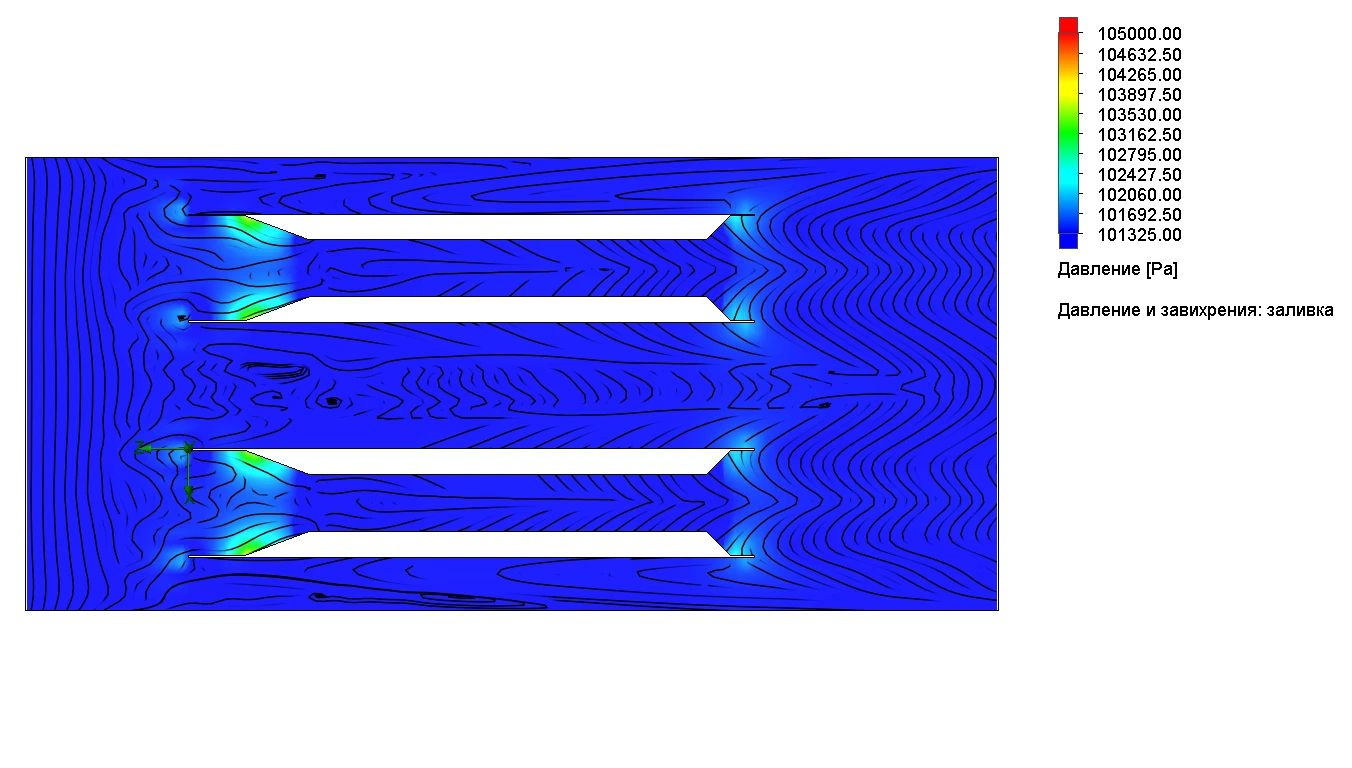

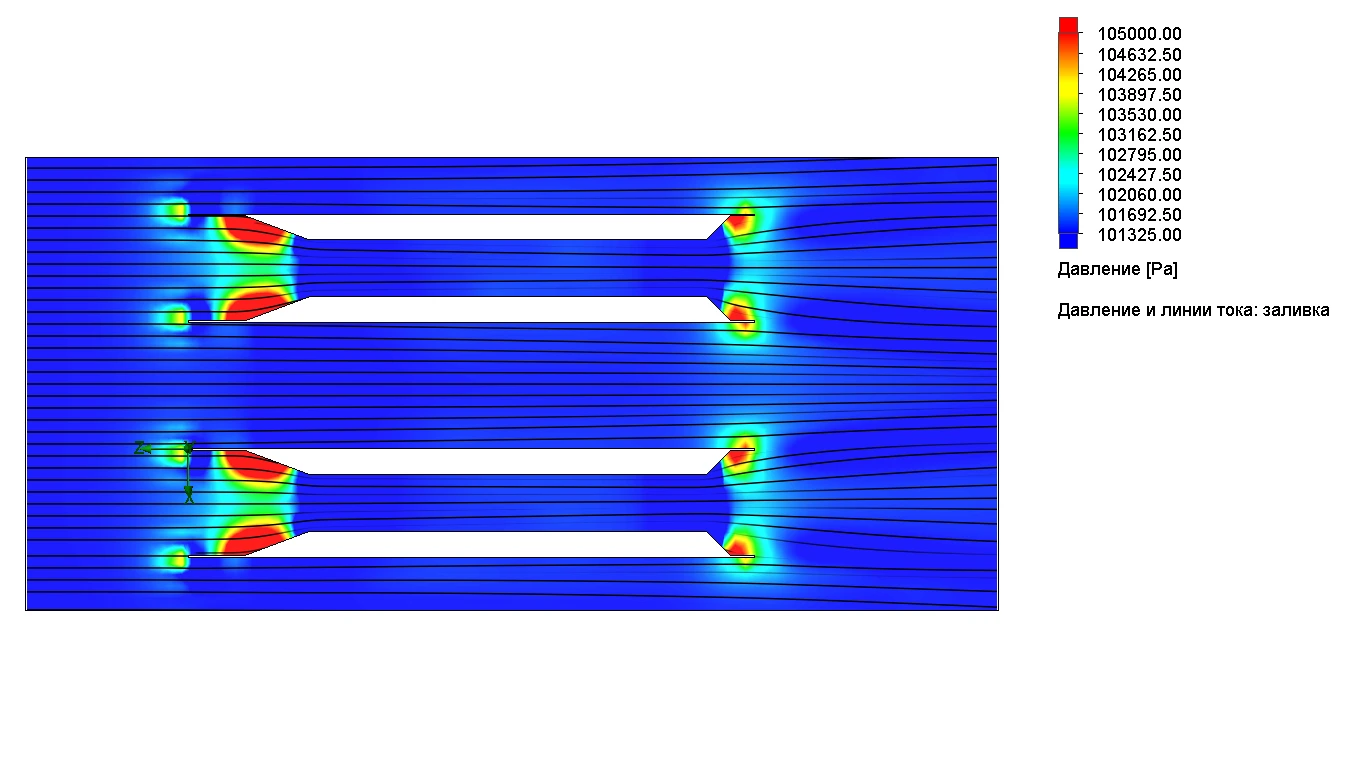

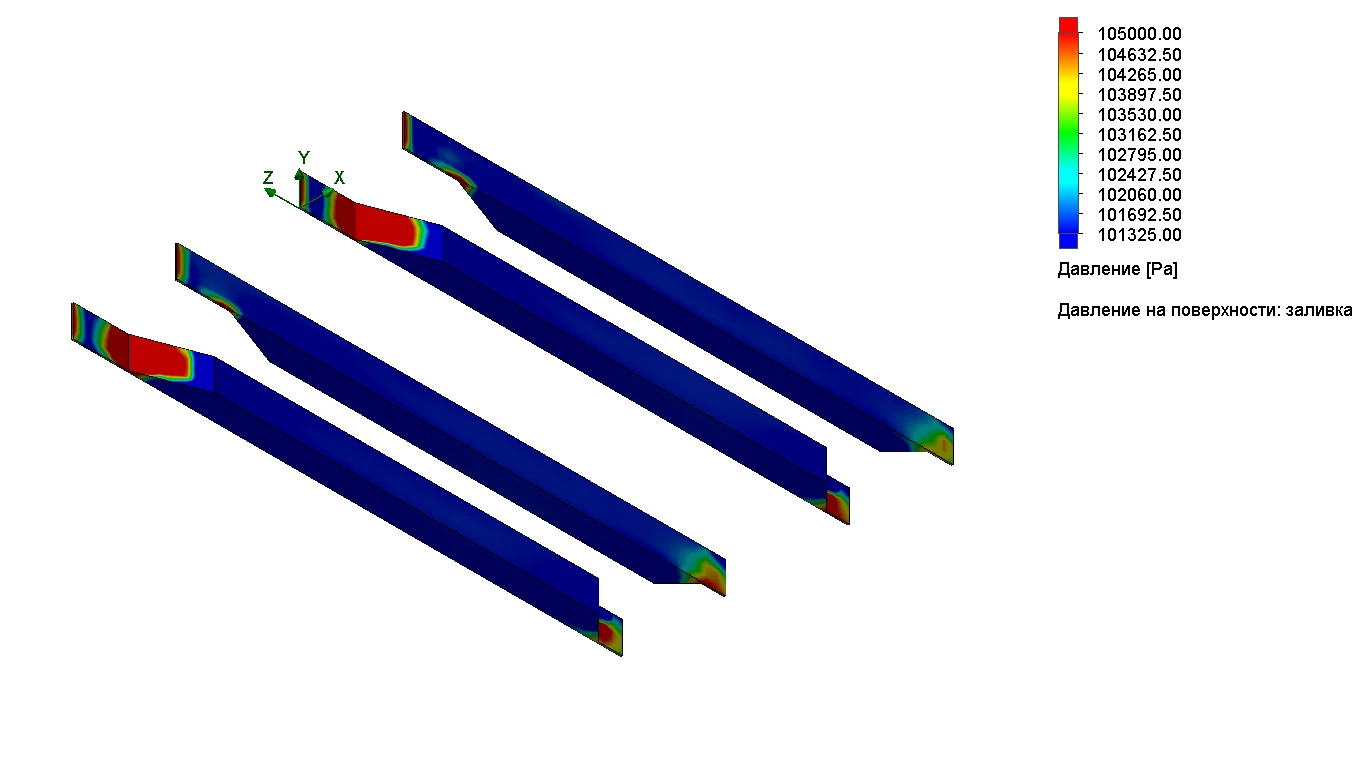

- Поля скорости и давления.

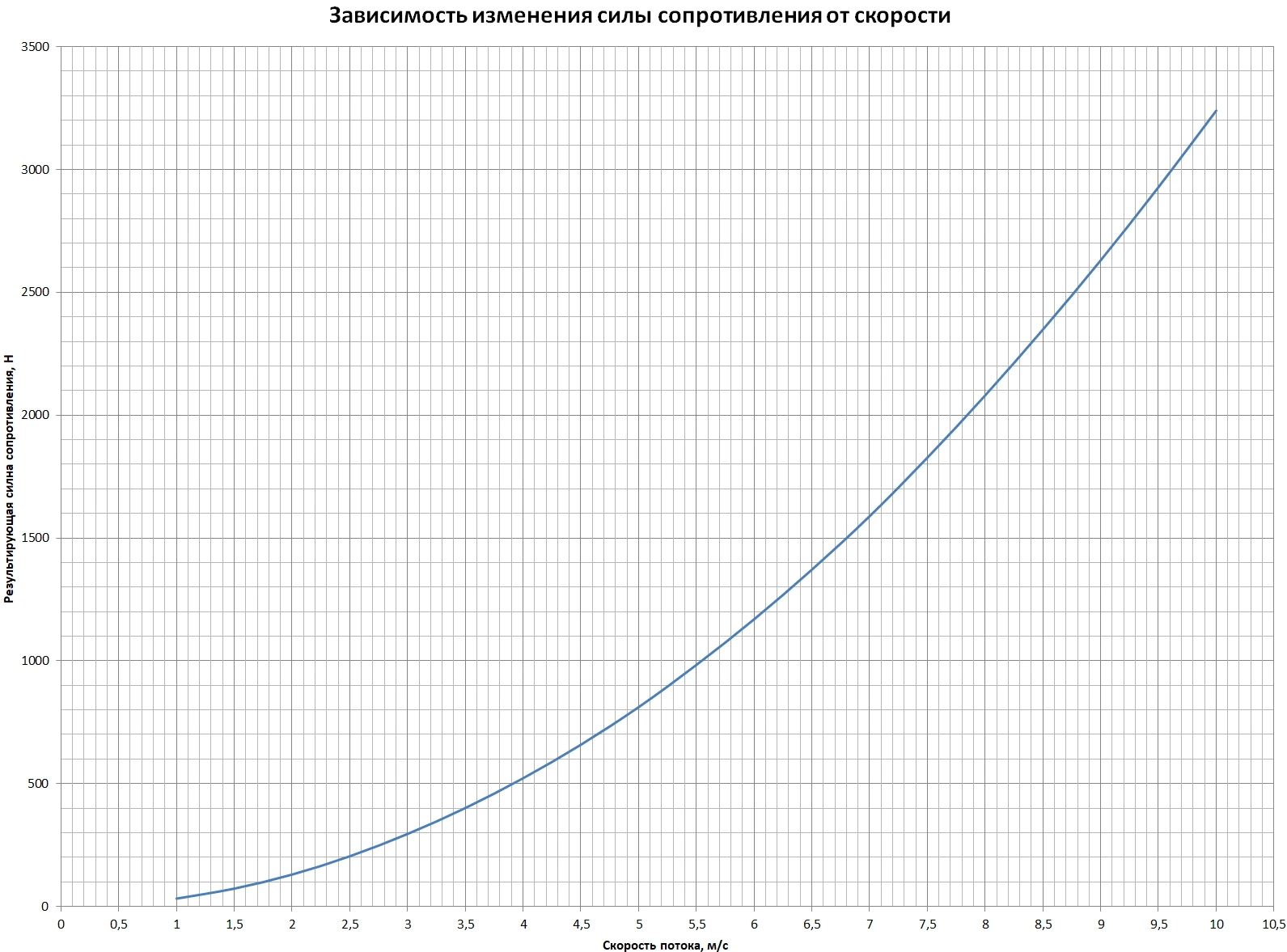

- График сопротивления от скорости.
Проект в деталях

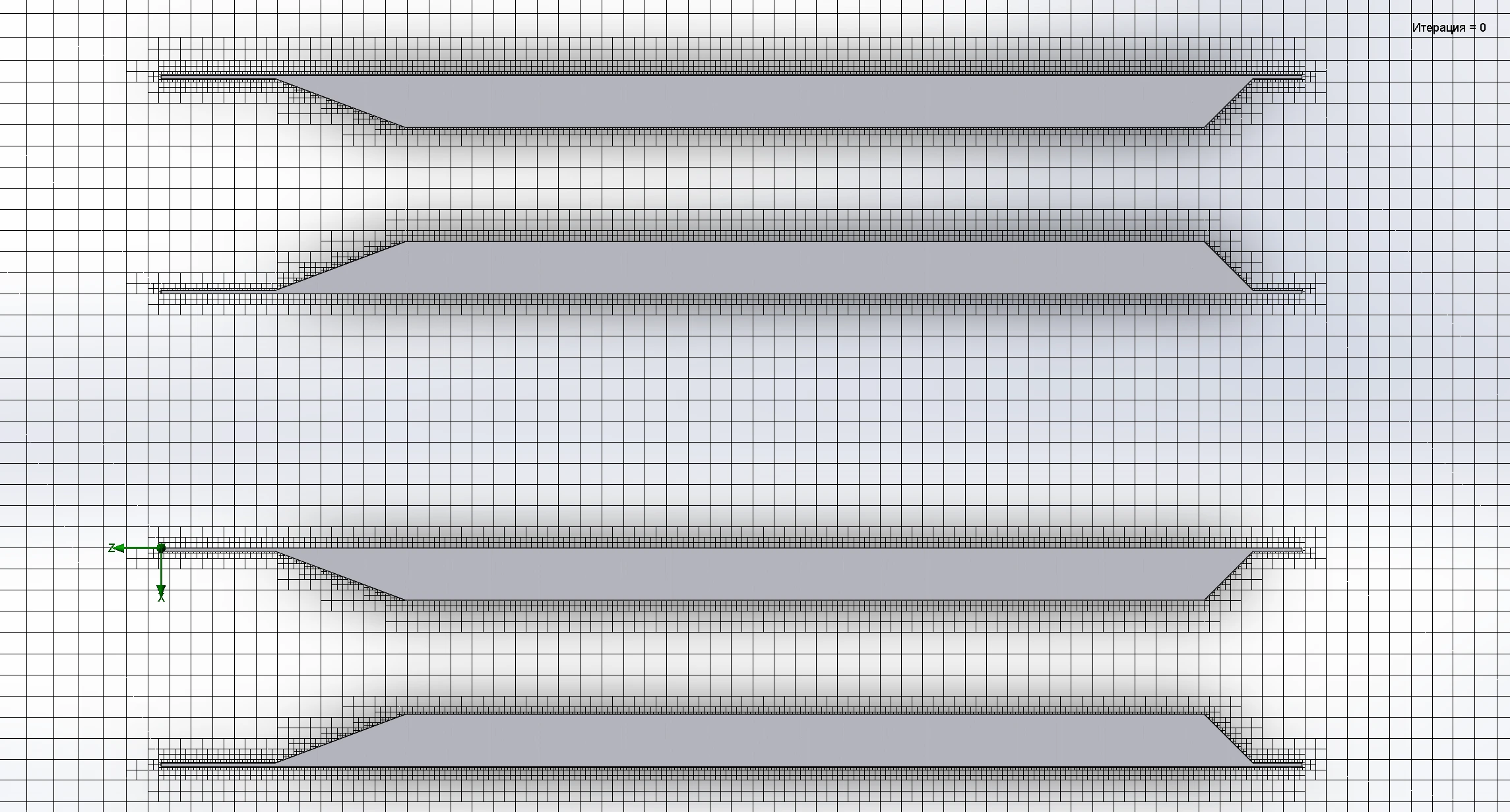

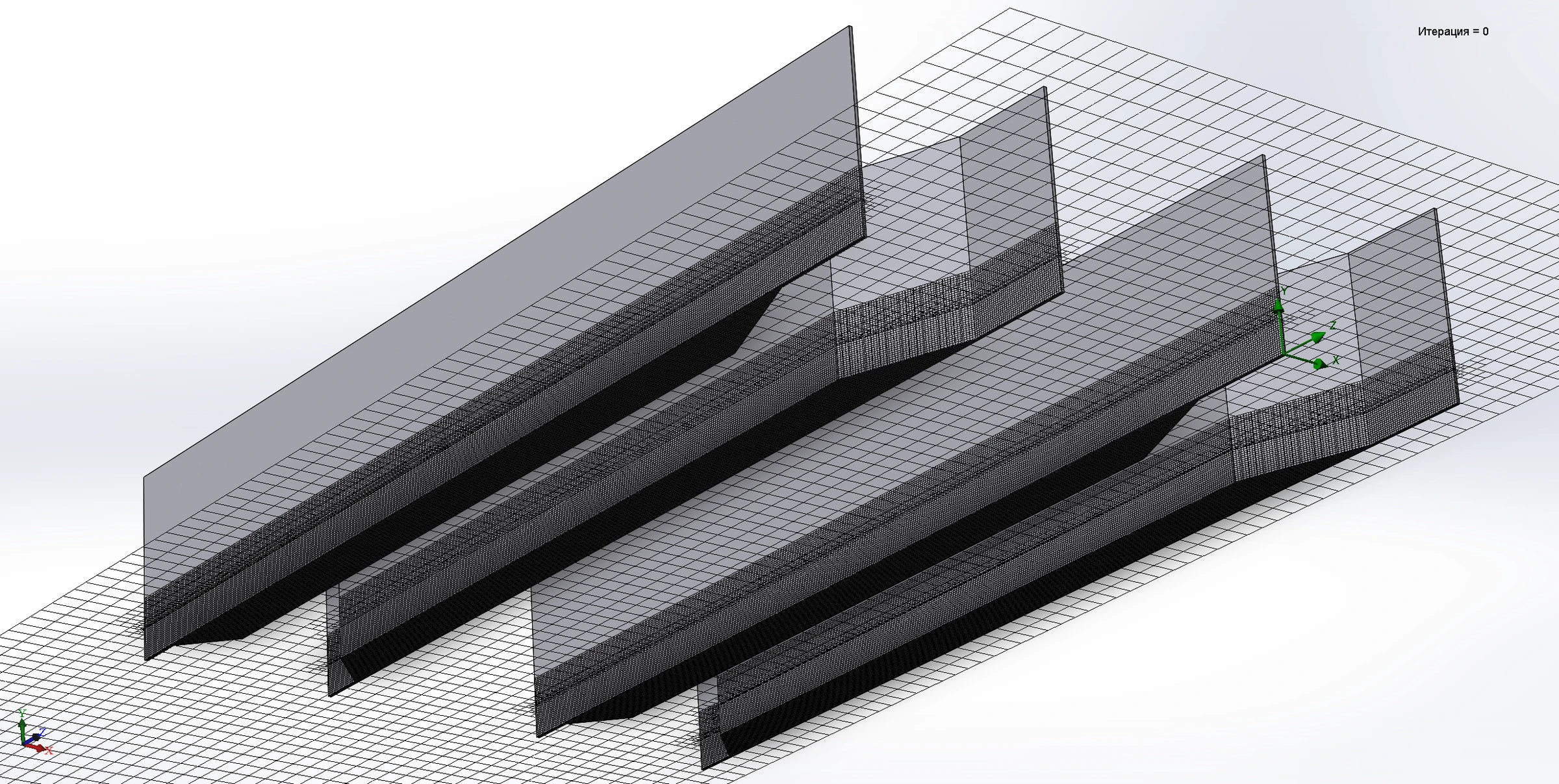

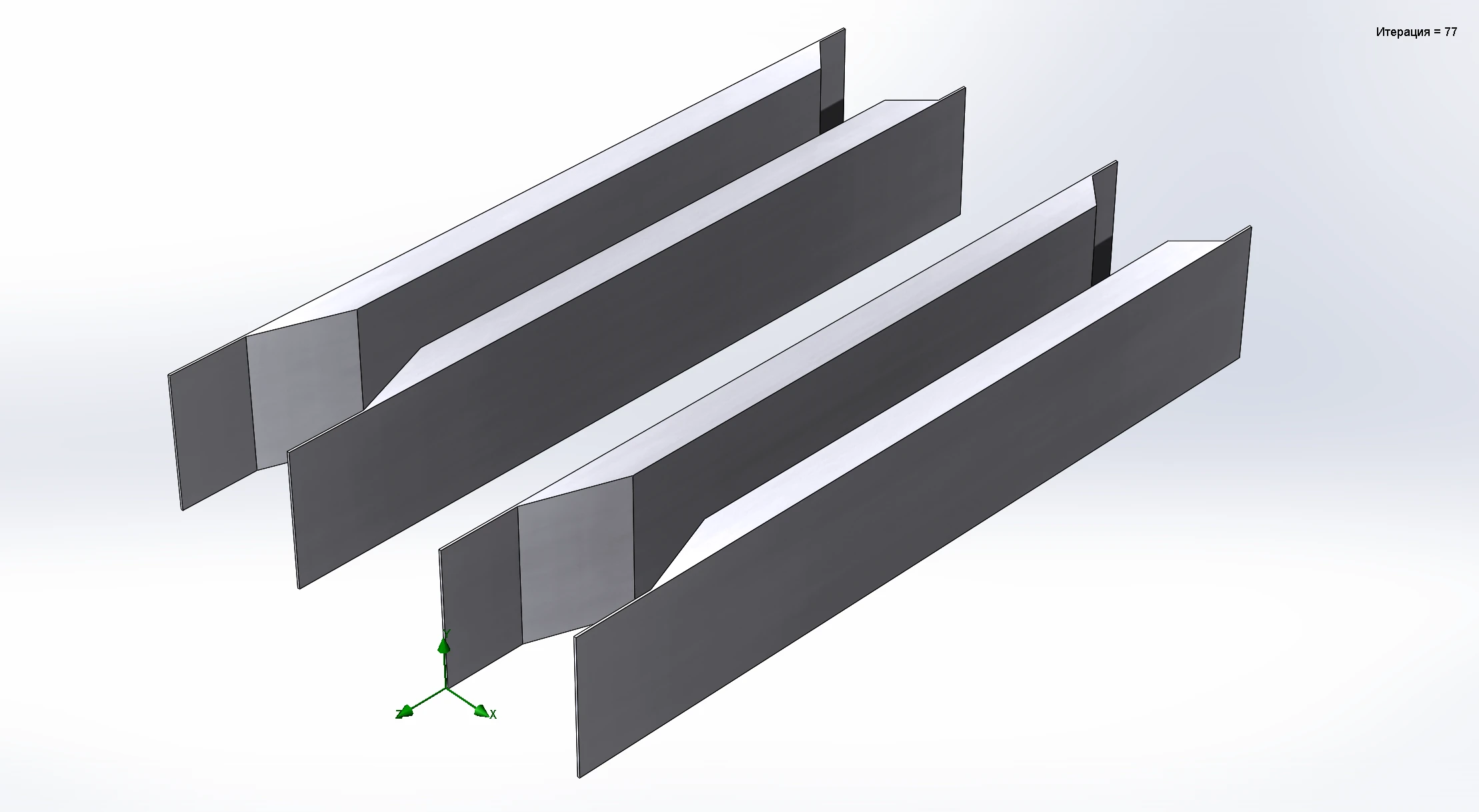

01 / 10Моделирование тела.
В расчёте приняты пресная вода, температура 15 °C, осадка 200 мм и заданная шероховатость поверхностей.
