Полиамидный подпятник: материал и рёбра

Задача

Оценить, как выбор материала и геометрии подпятника влияет на прочность и жёсткость под нагрузкой 600 кг.

Решение

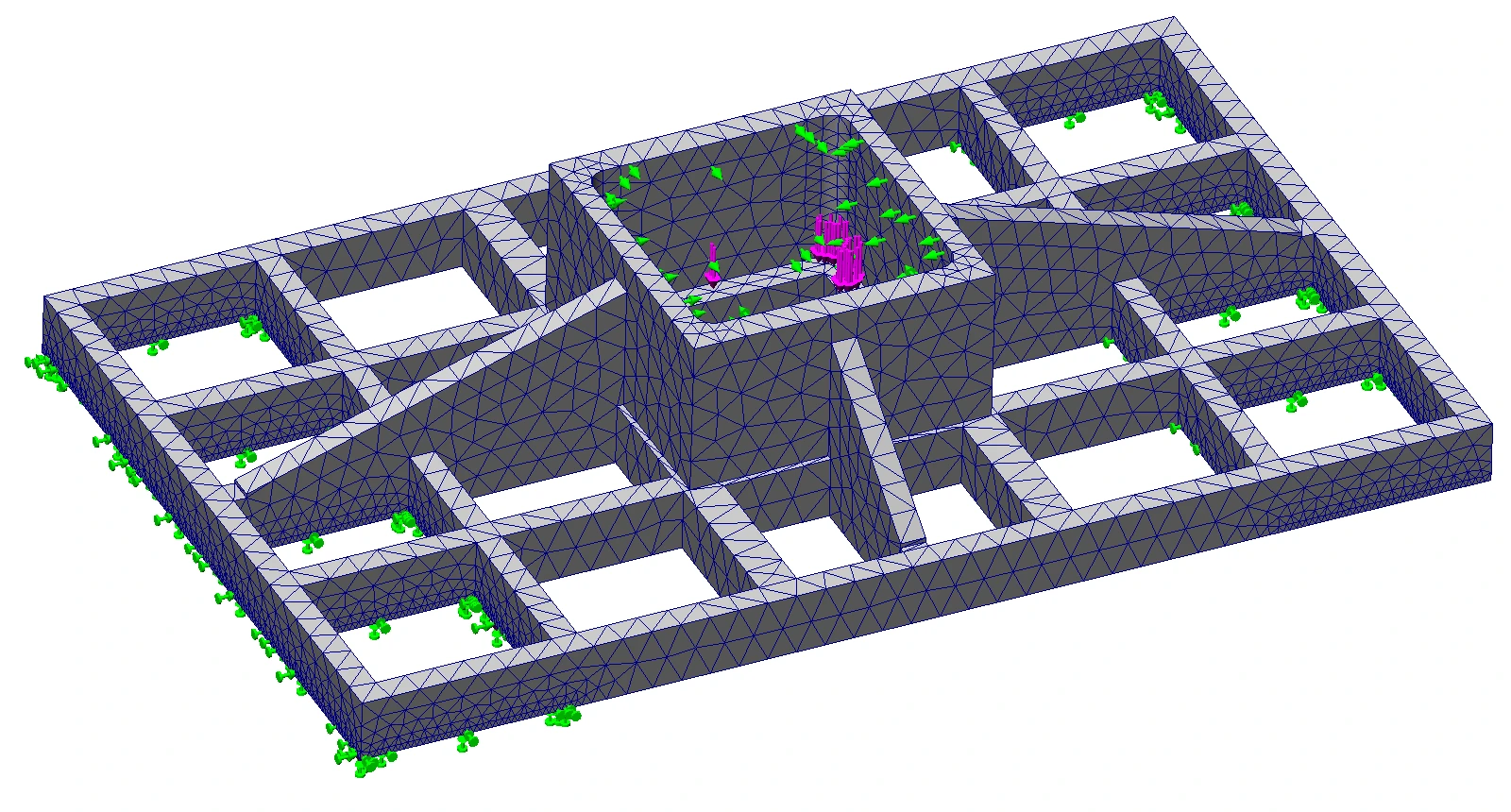

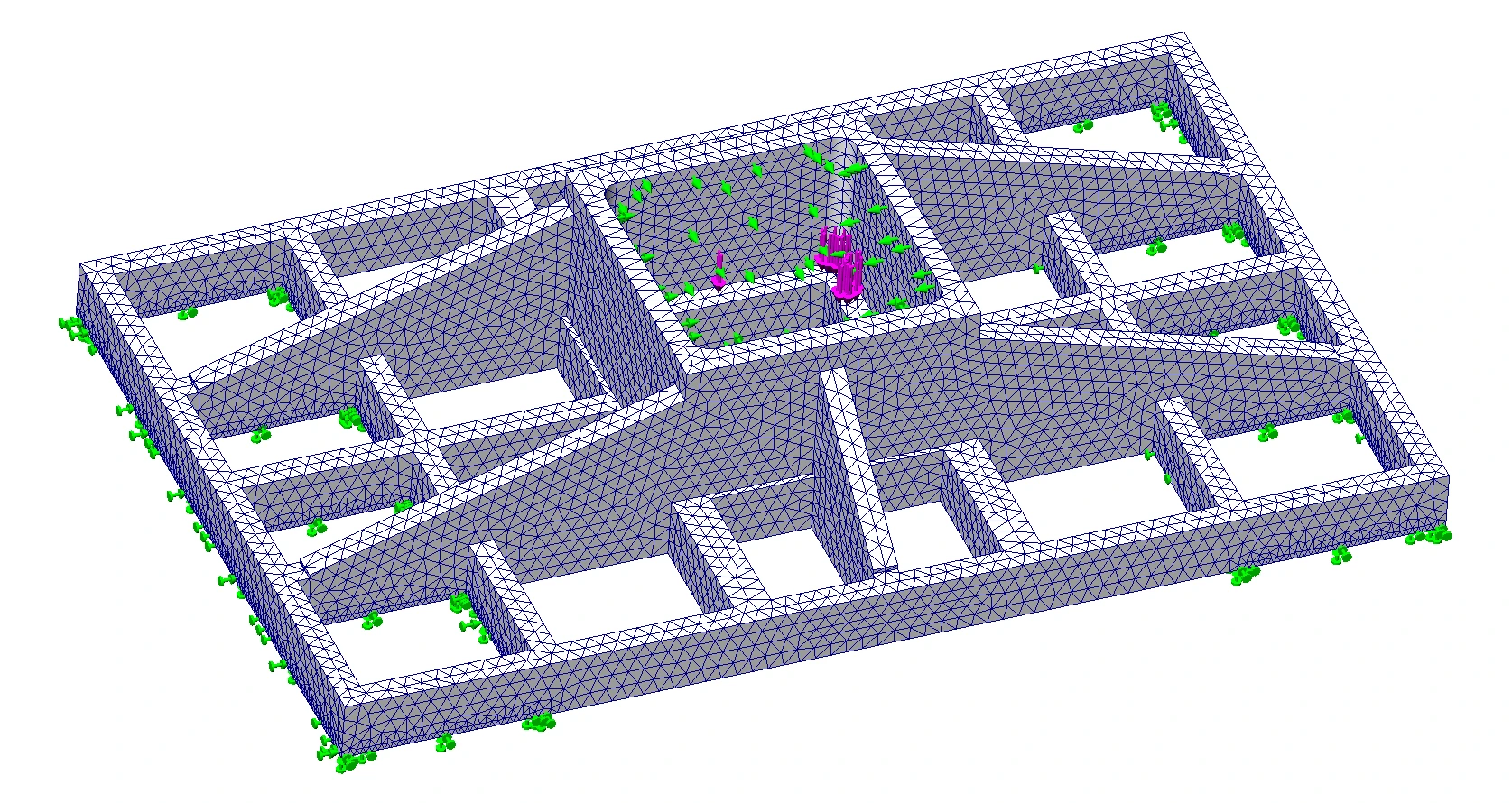

Провели три расчёта: для неармированного материала, армированного исполнения и усиленной рёбрами модели. Сопоставили прогибы и распределение напряжений.

Результат

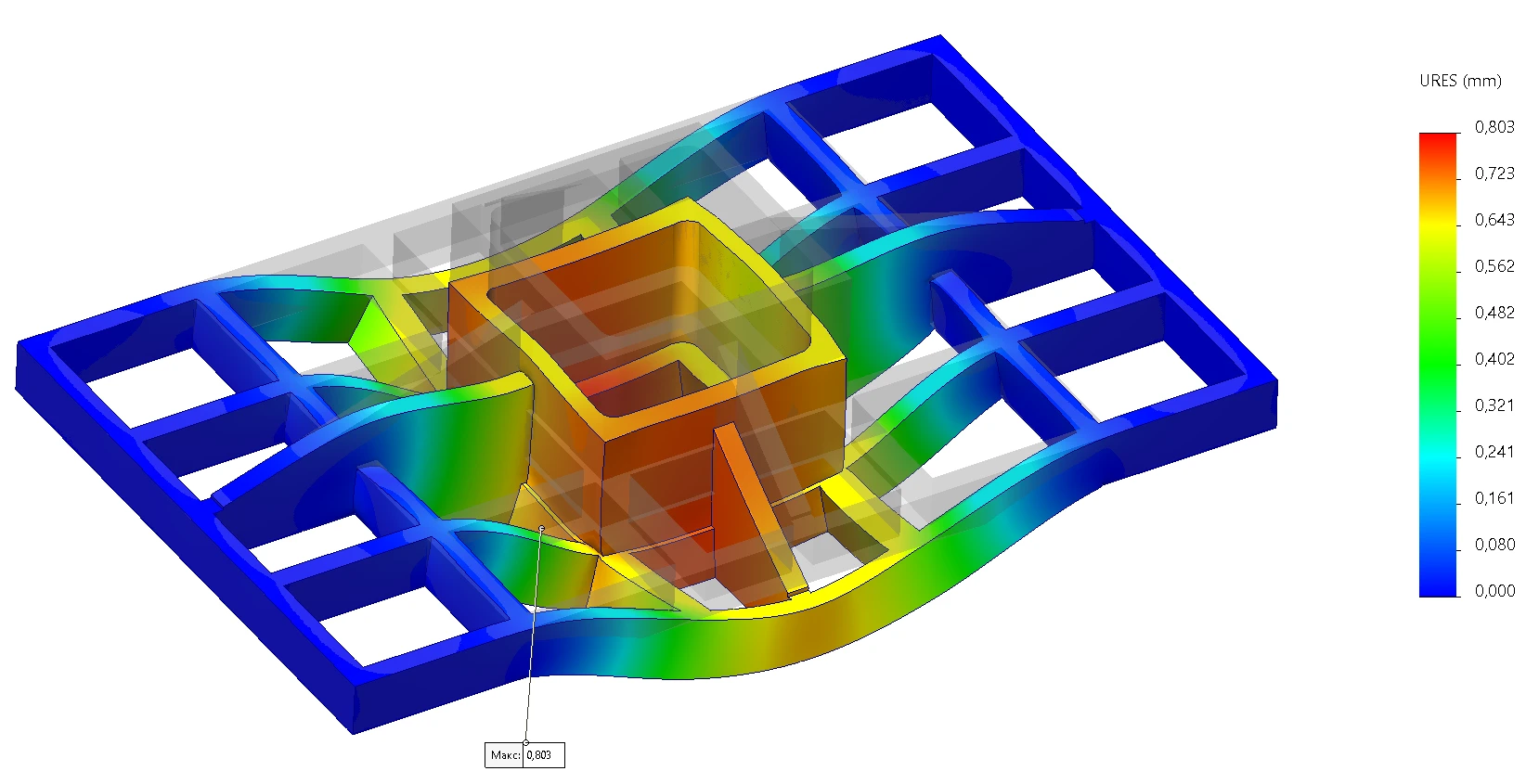

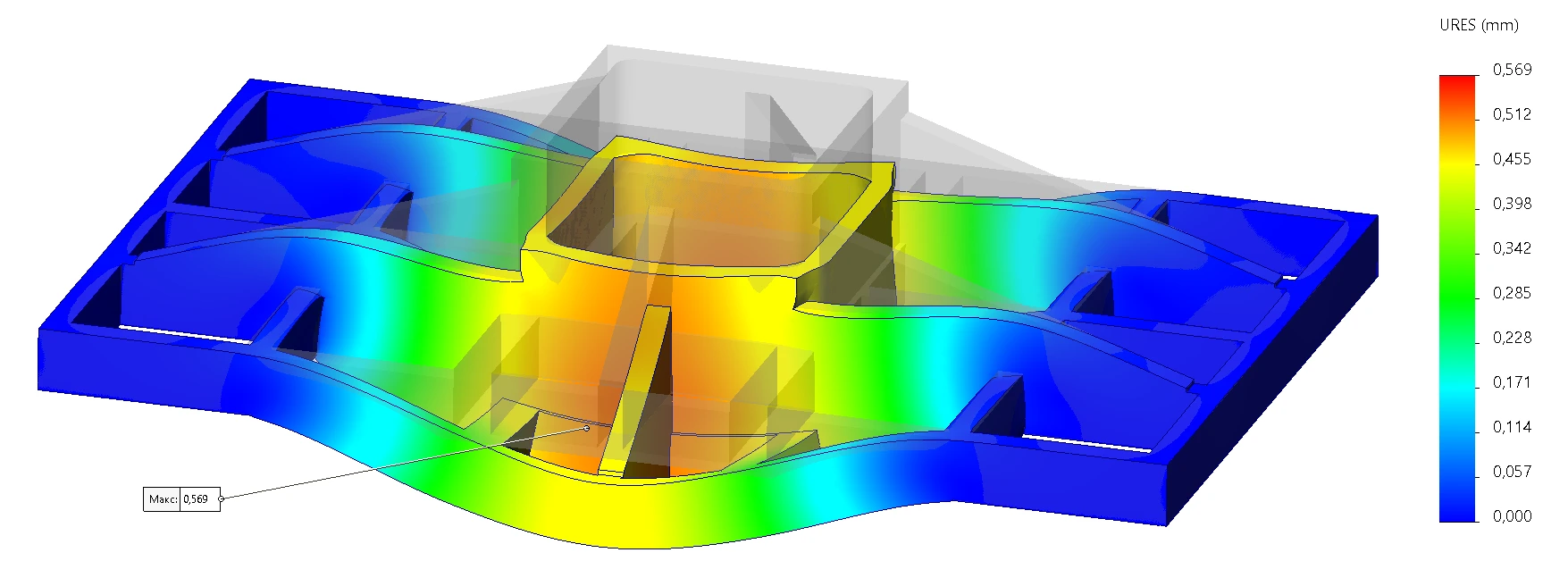

При добавлении рёбер к армированному варианту максимальный прогиб снизился с 0,8 до 0,57 мм. Заказчик получил направление конструктивного улучшения и требования к уточнению свойств материала для следующего этапа.

Что получил заказчик

• Сравнение трёх вариантов.

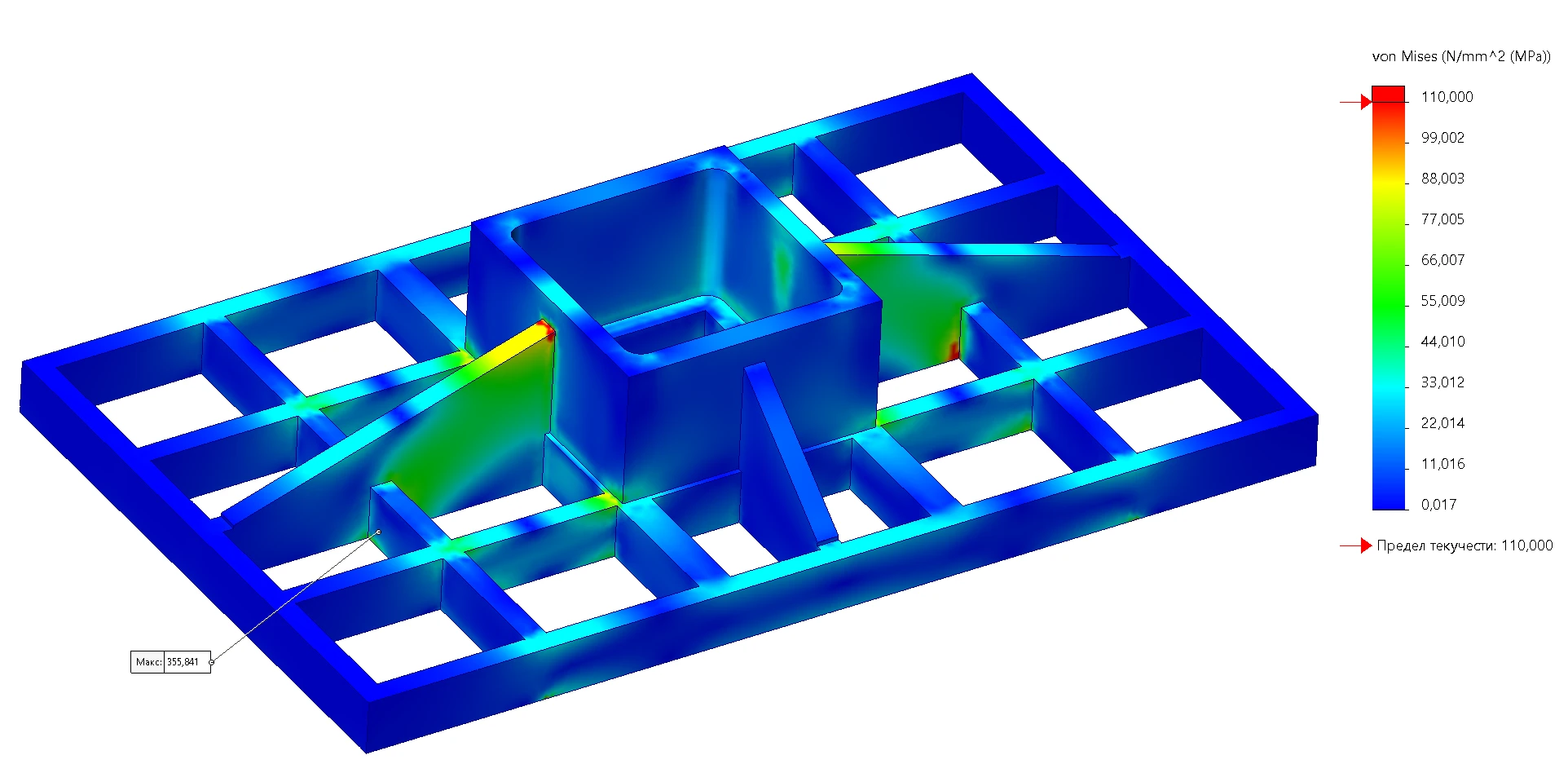

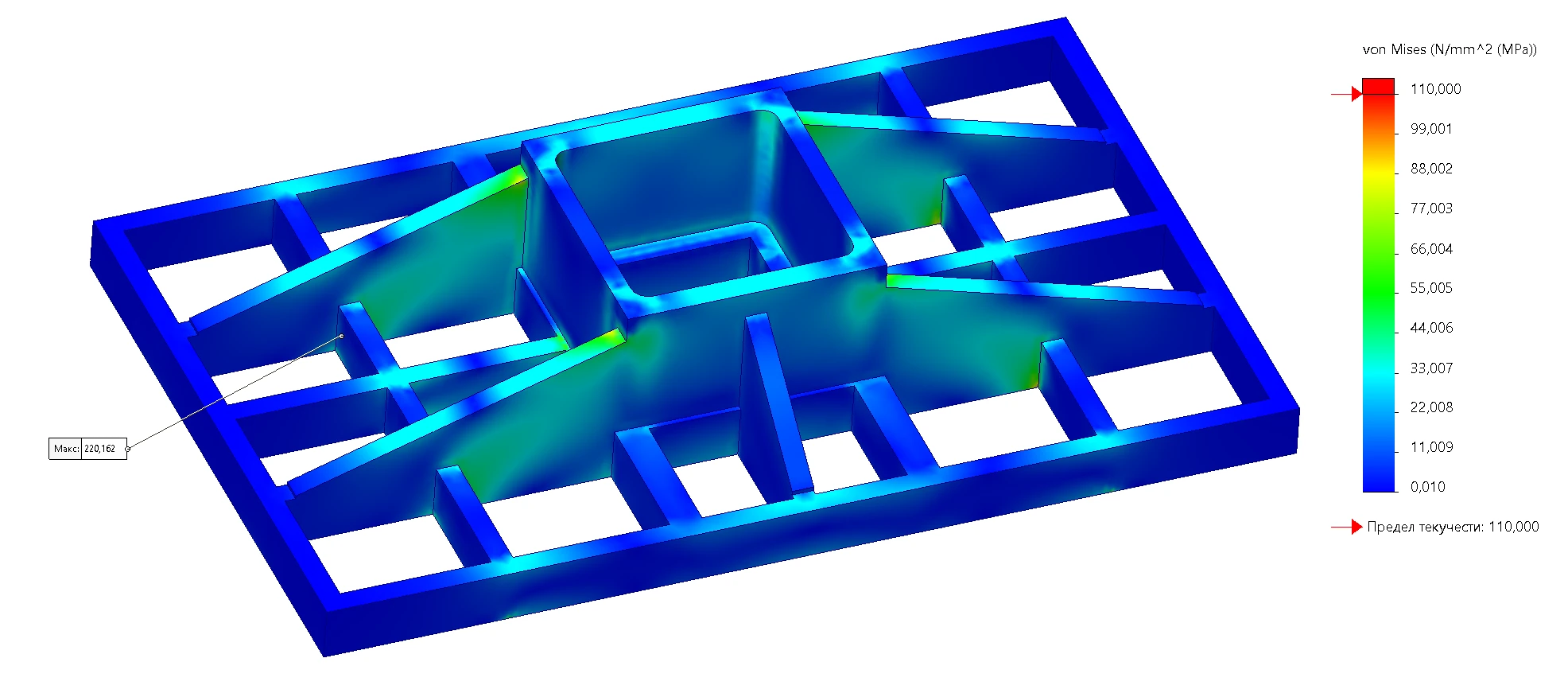

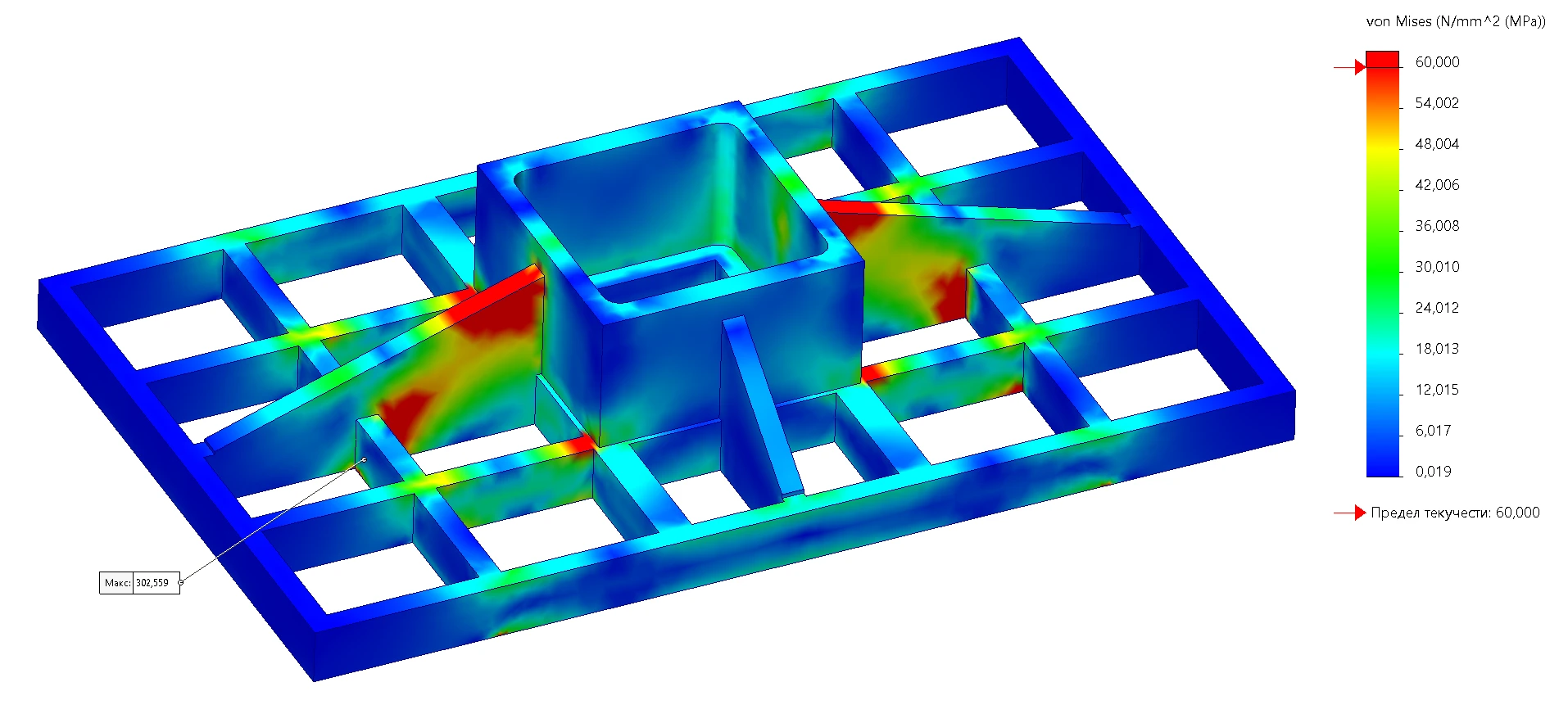

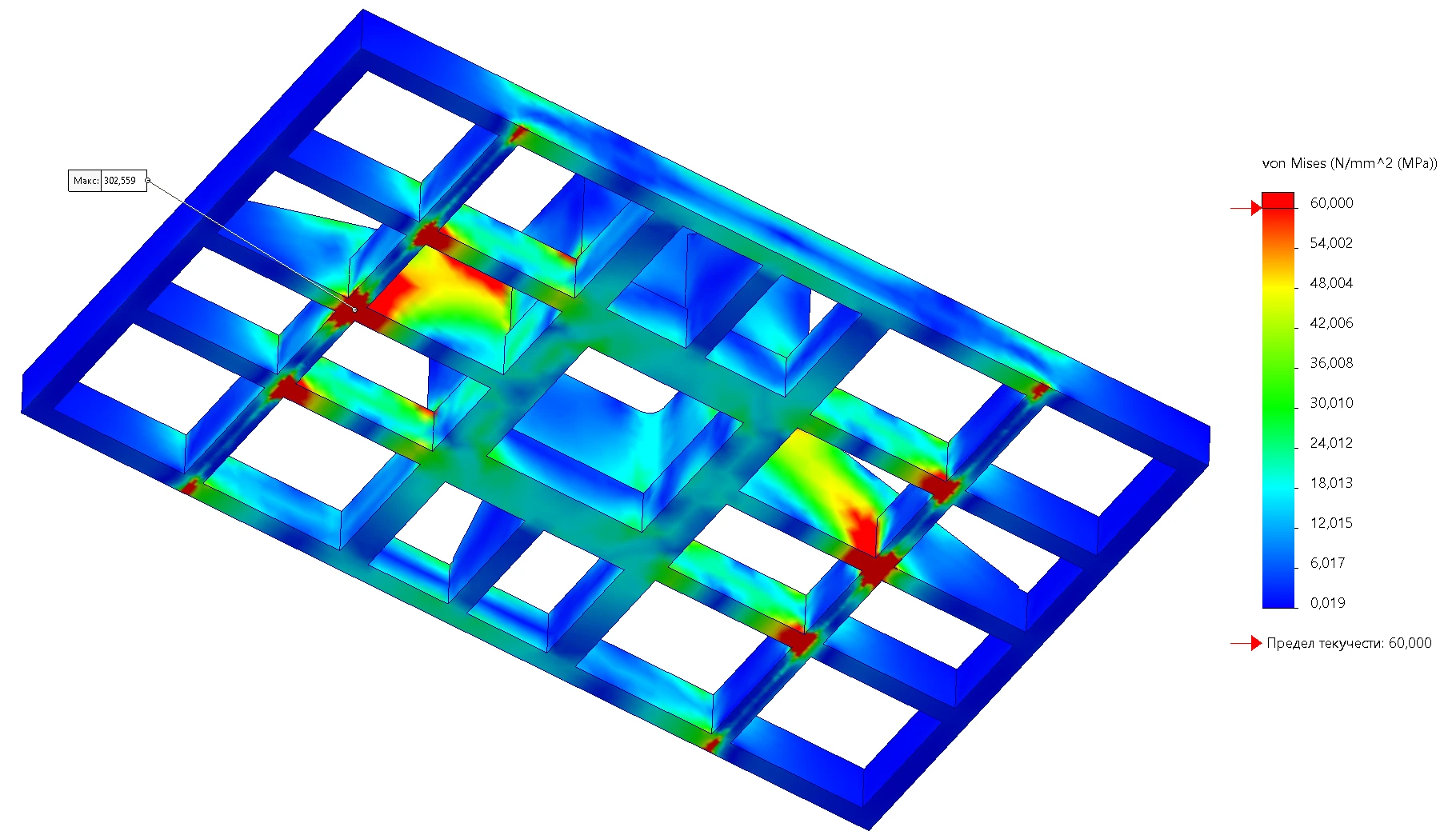

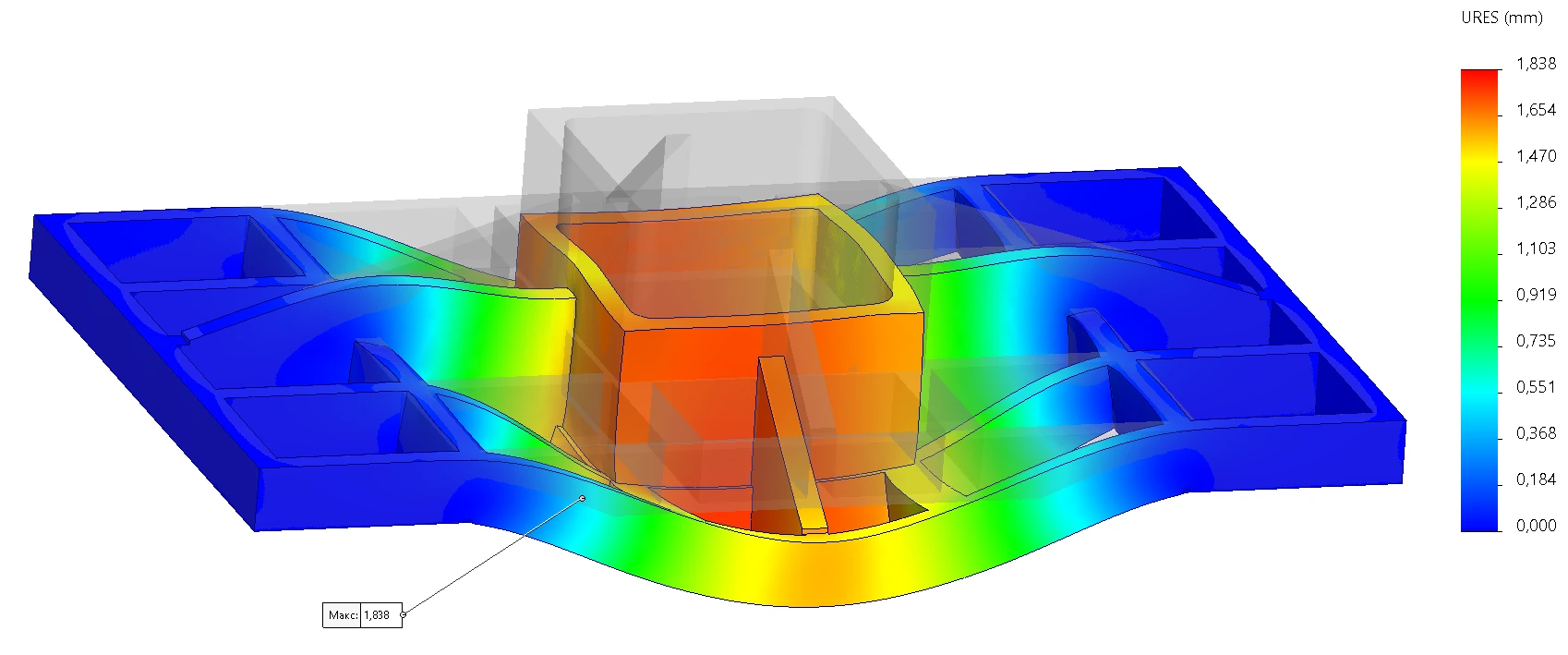

• Карты напряжений и прогибов.
• Рекомендации по геометрии и исходным свойствам.
