Задача
Проверить каркас вентиляционных блоков на кровле и определить необходимость дополнительных связей и пригруза.
Решение

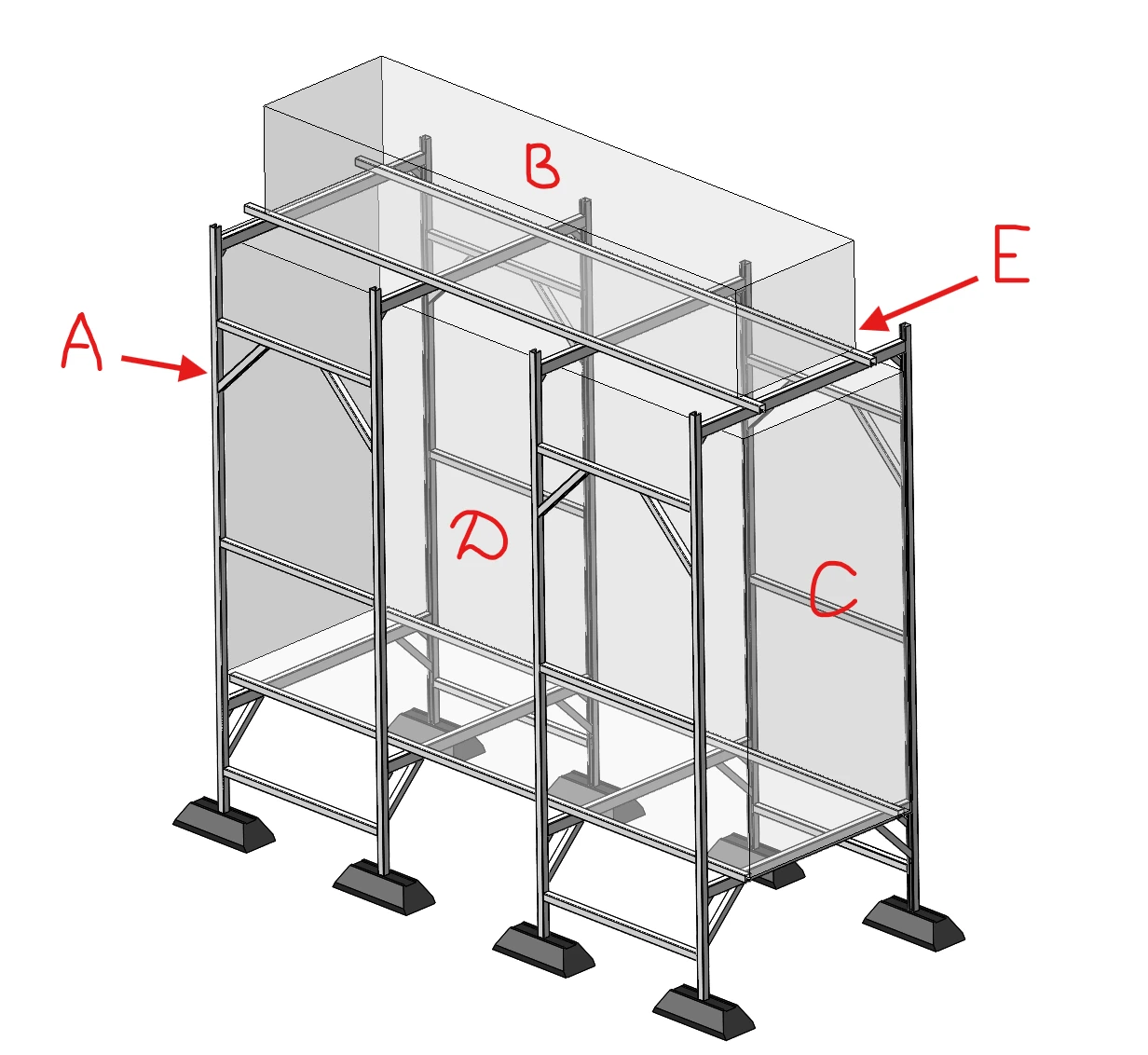

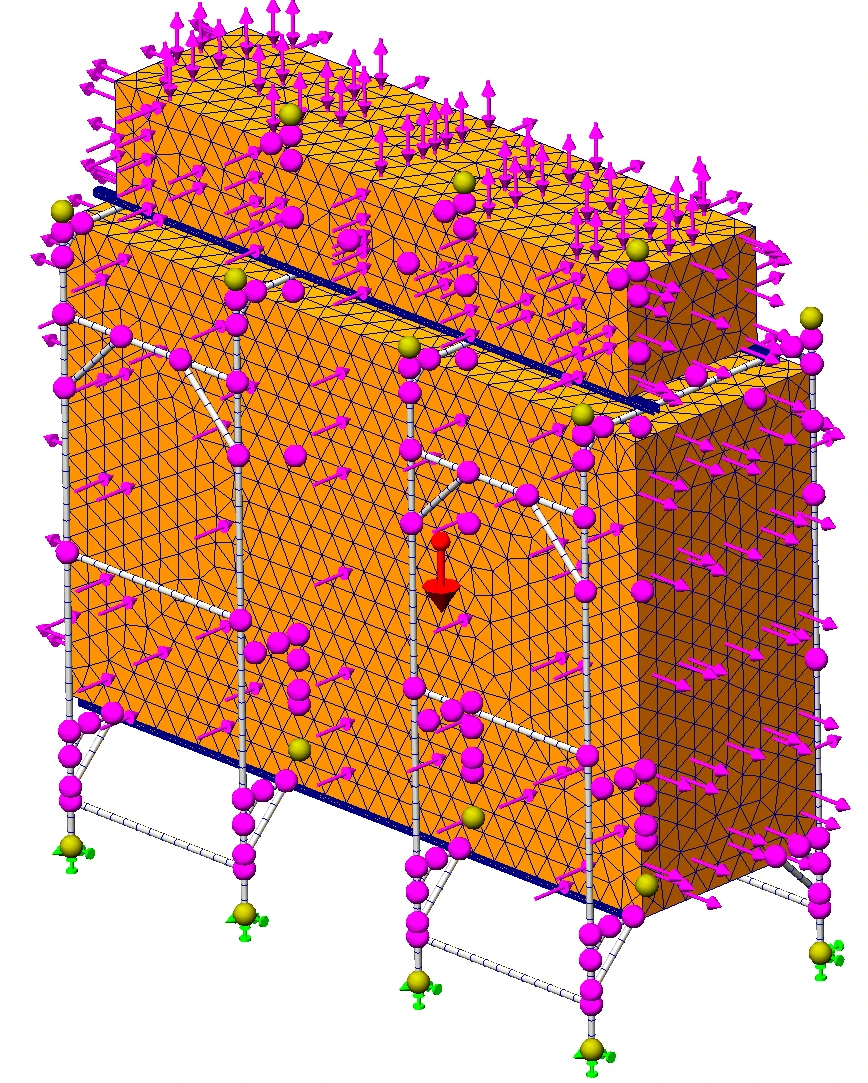

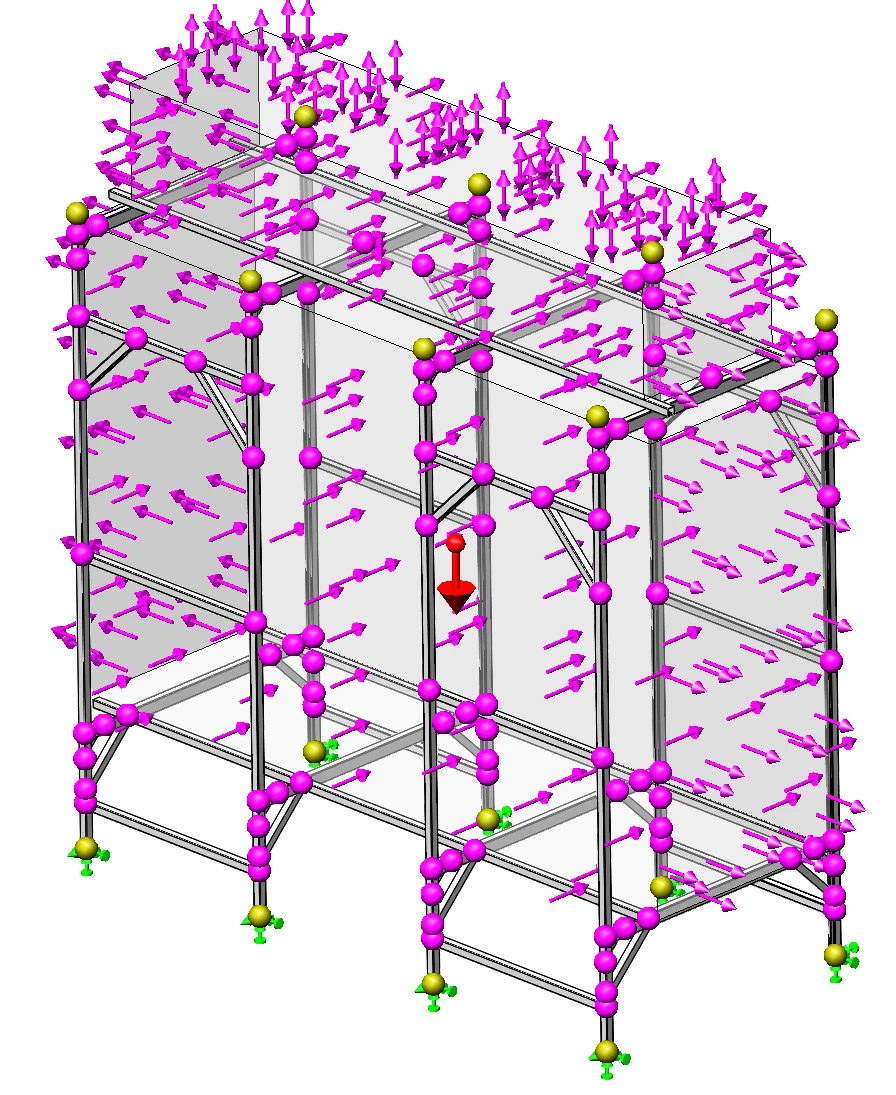

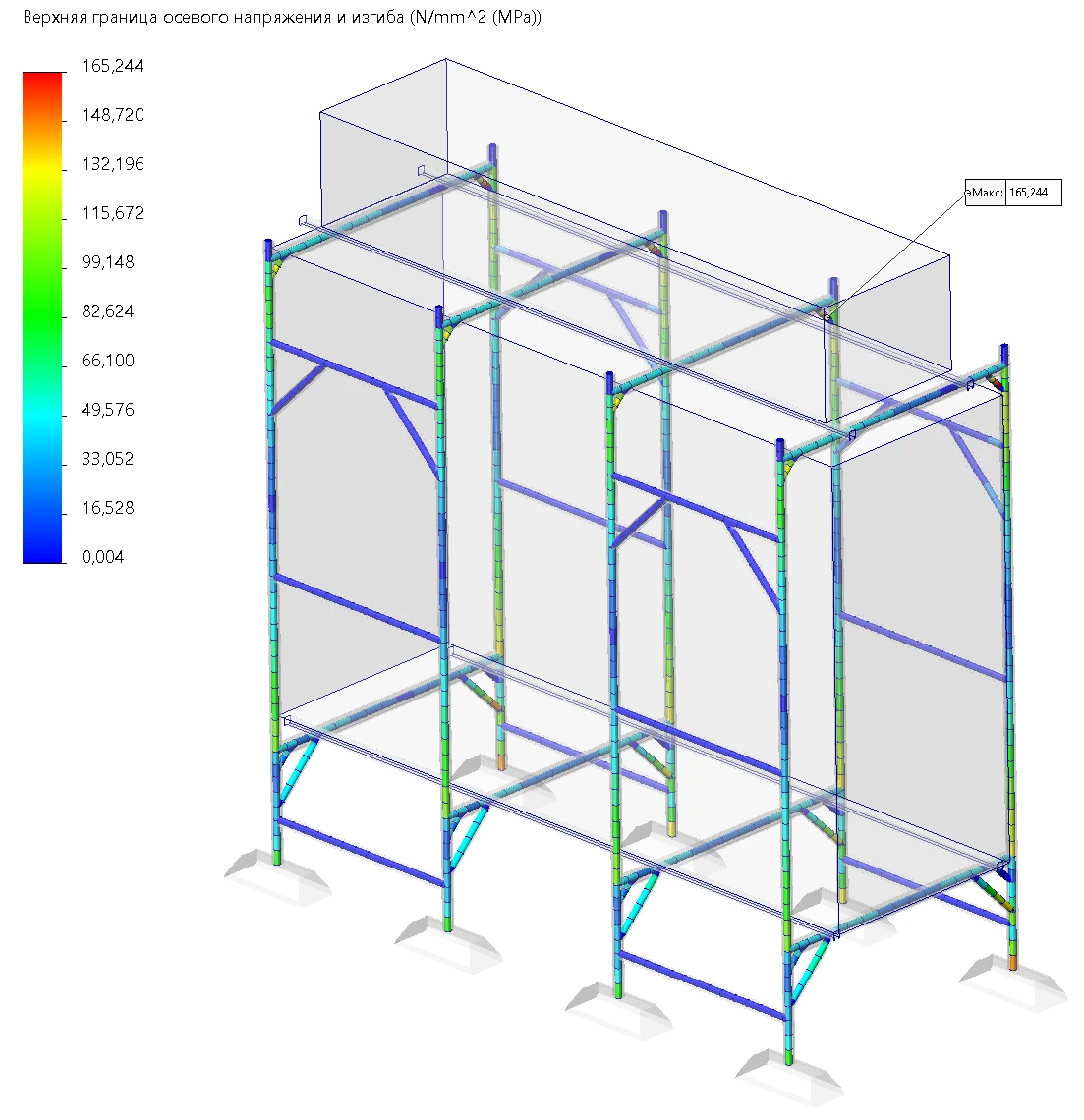

Сравнили снеговой сценарий с совместным действием снега и ветра. Отдельно проверили горизонтальные перемещения и устойчивость от опрокидывания.
Результат

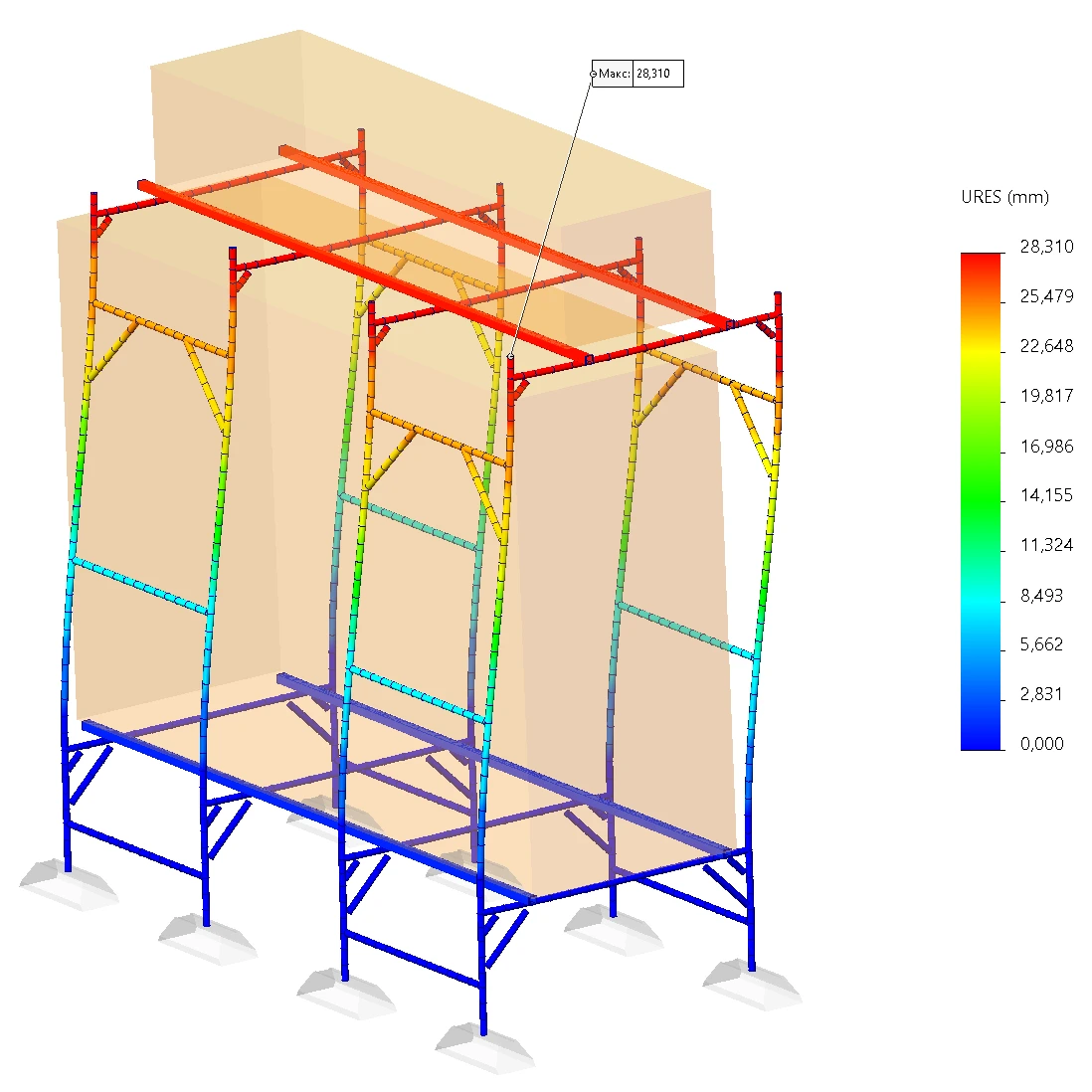

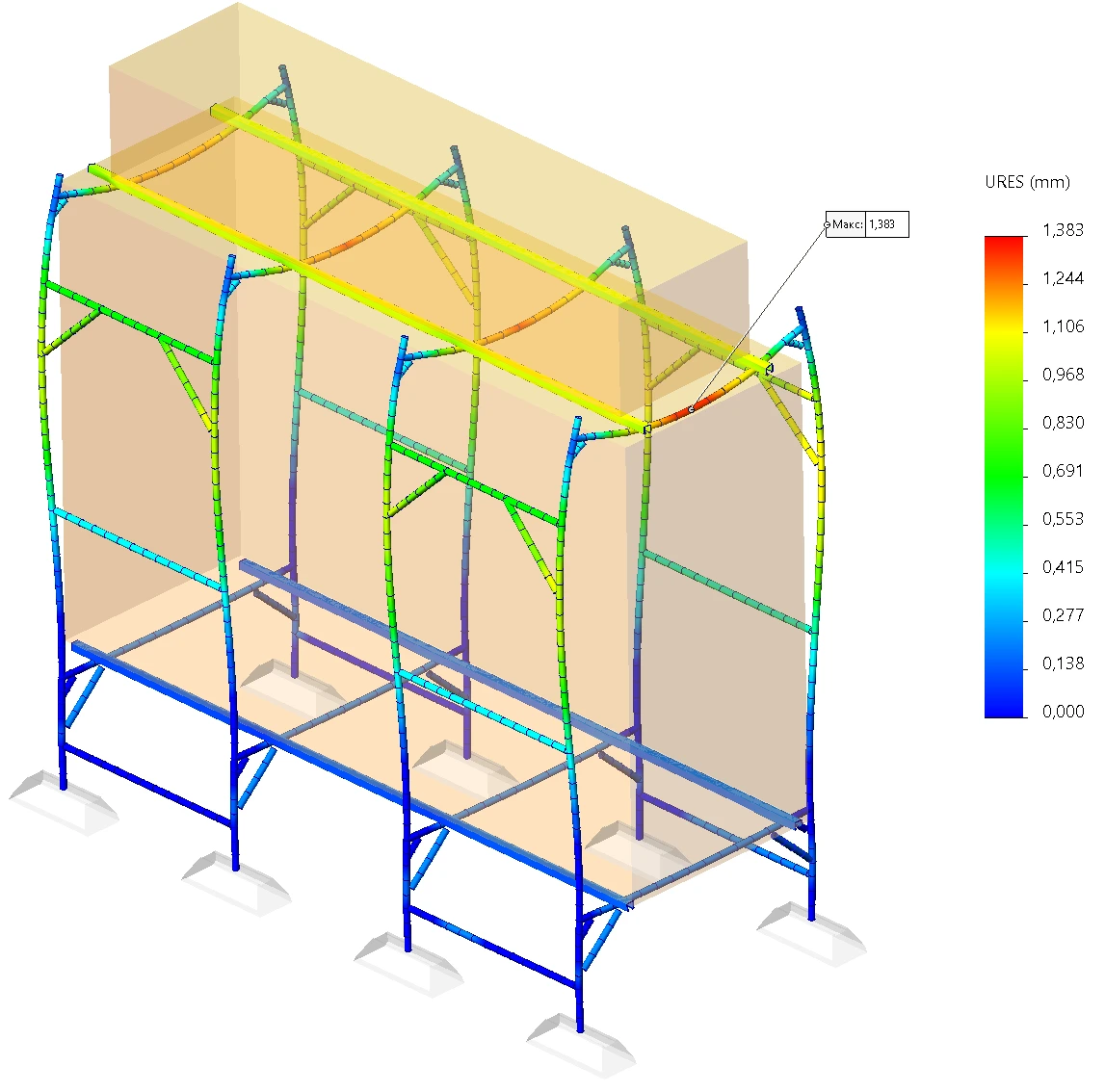

Расчётное перемещение 28,3 мм превысило принятый предел 6,2 мм. Рекомендовали увеличить пространственную жёсткость каркаса и предусмотреть пригруз не менее 2707 кг. Заказчик получил основания для доработки конструкции до эксплуатации.
Что получил заказчик
- Анализ прочности и жёсткости.
- Выявленные ограничения исходной схемы.
- Требования к усилению и пригрузу.
Проект в деталях

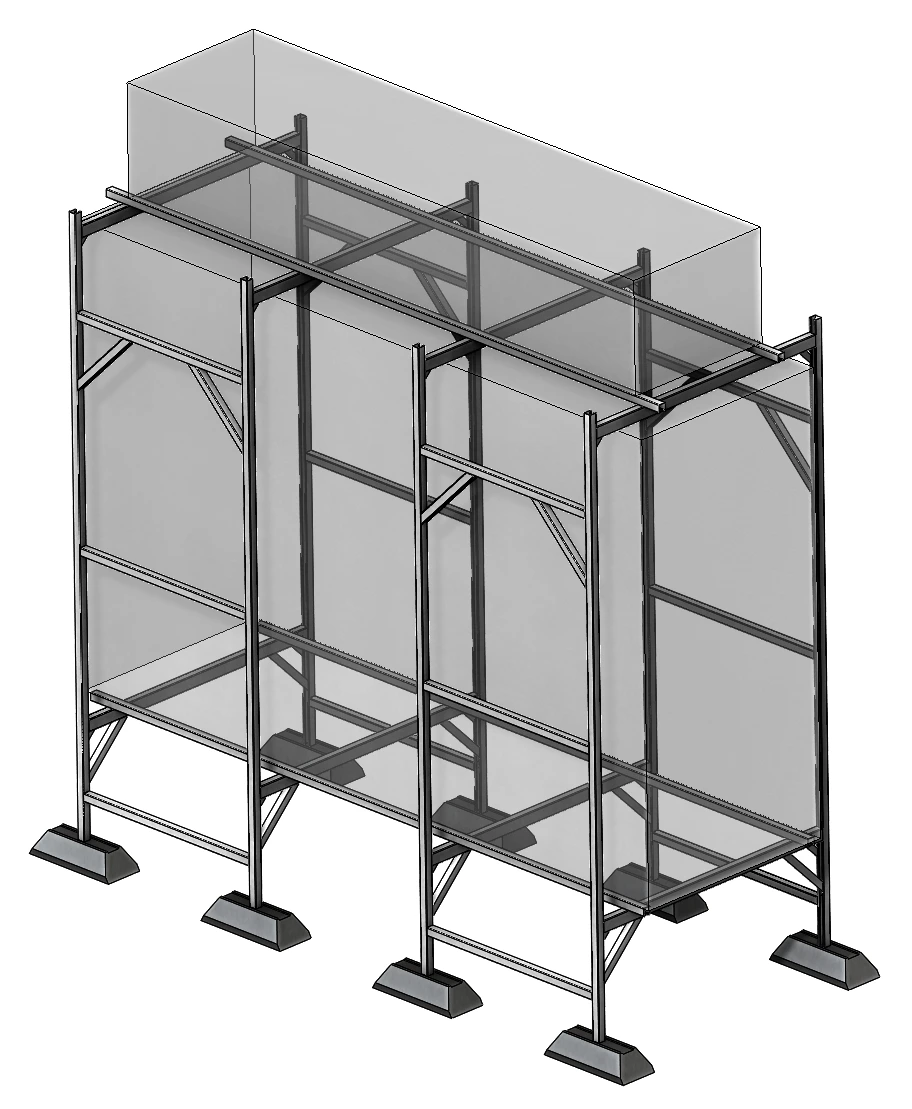

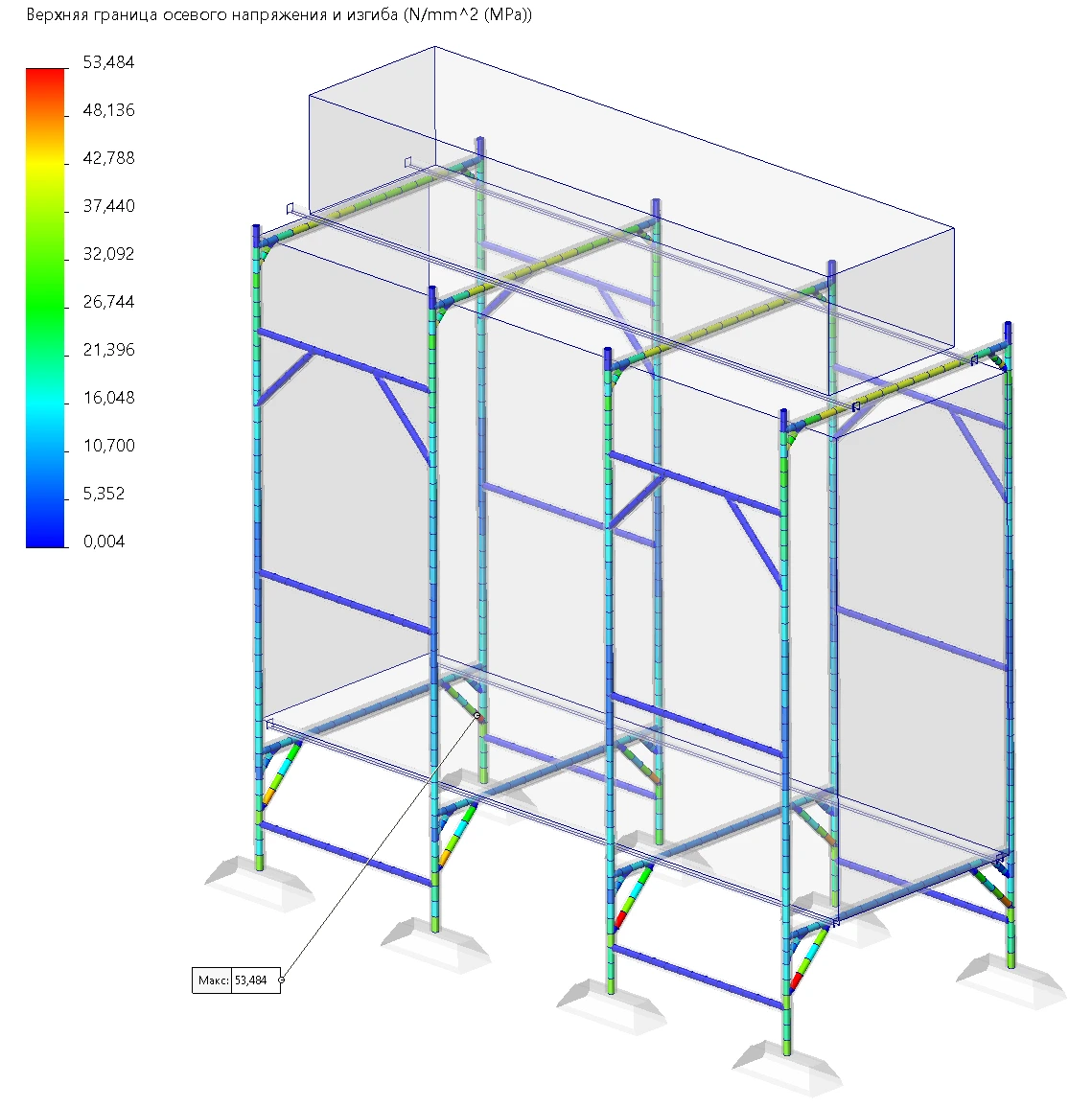

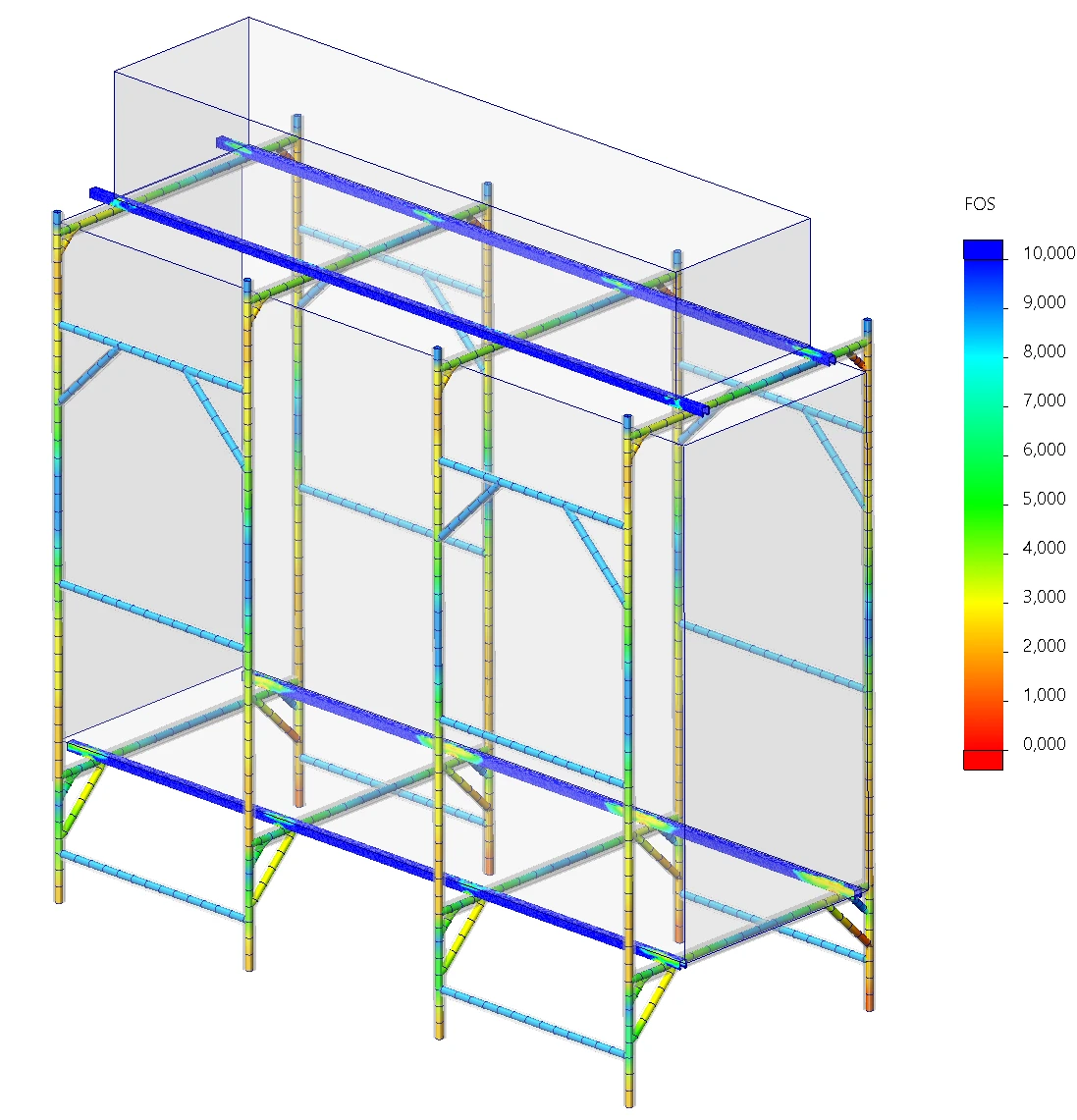

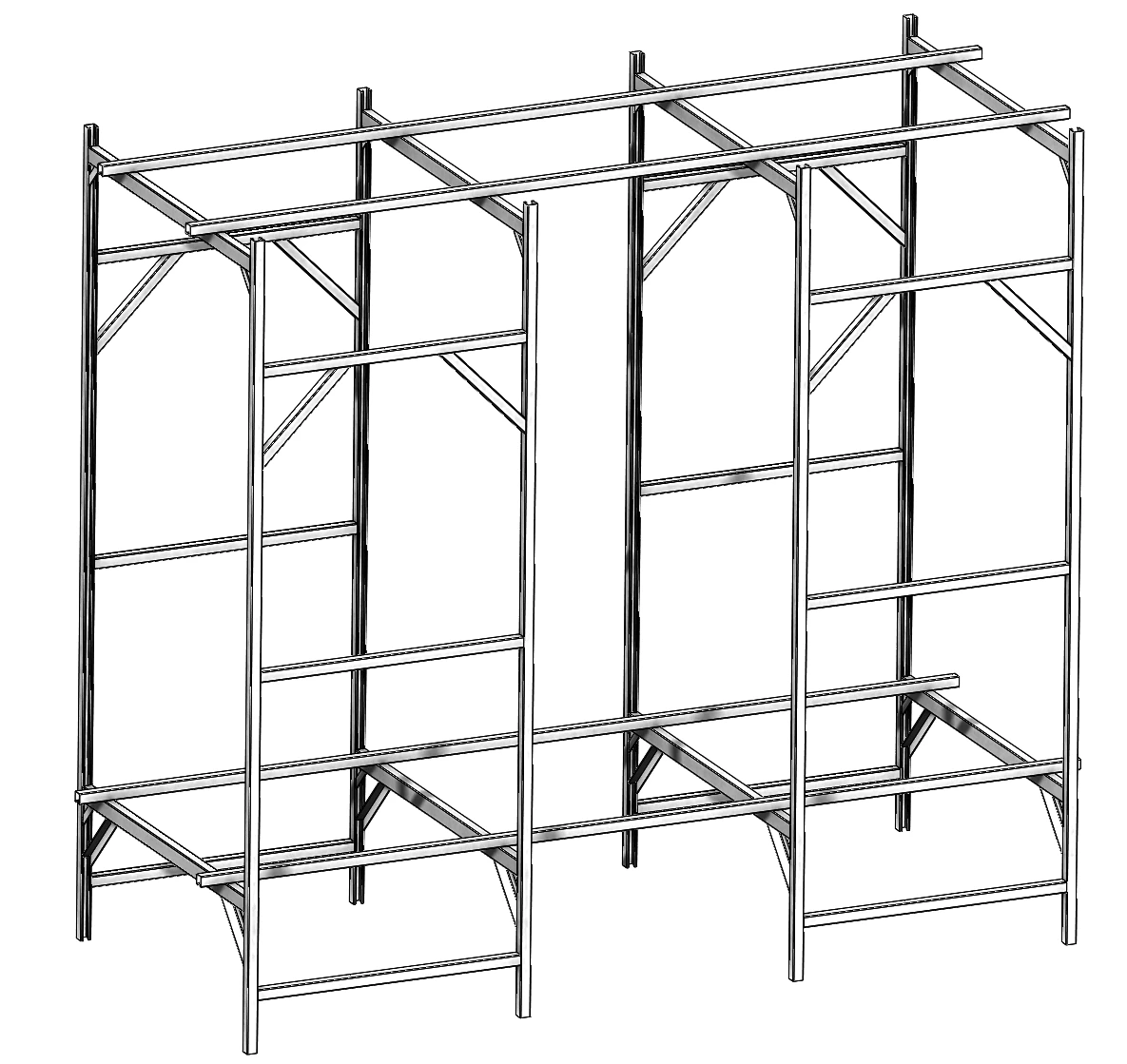

01 / 103D-модель каркаса установки.
Исходное исполнение требует доработки по жёсткости и устойчивости. Достаточная прочность основных элементов сама по себе не подтверждает пригодность всей конструкции.
