Задача
Оценить каркас двух вентиляционных установок при совместном действии оборудования, снега и ветра.
Решение

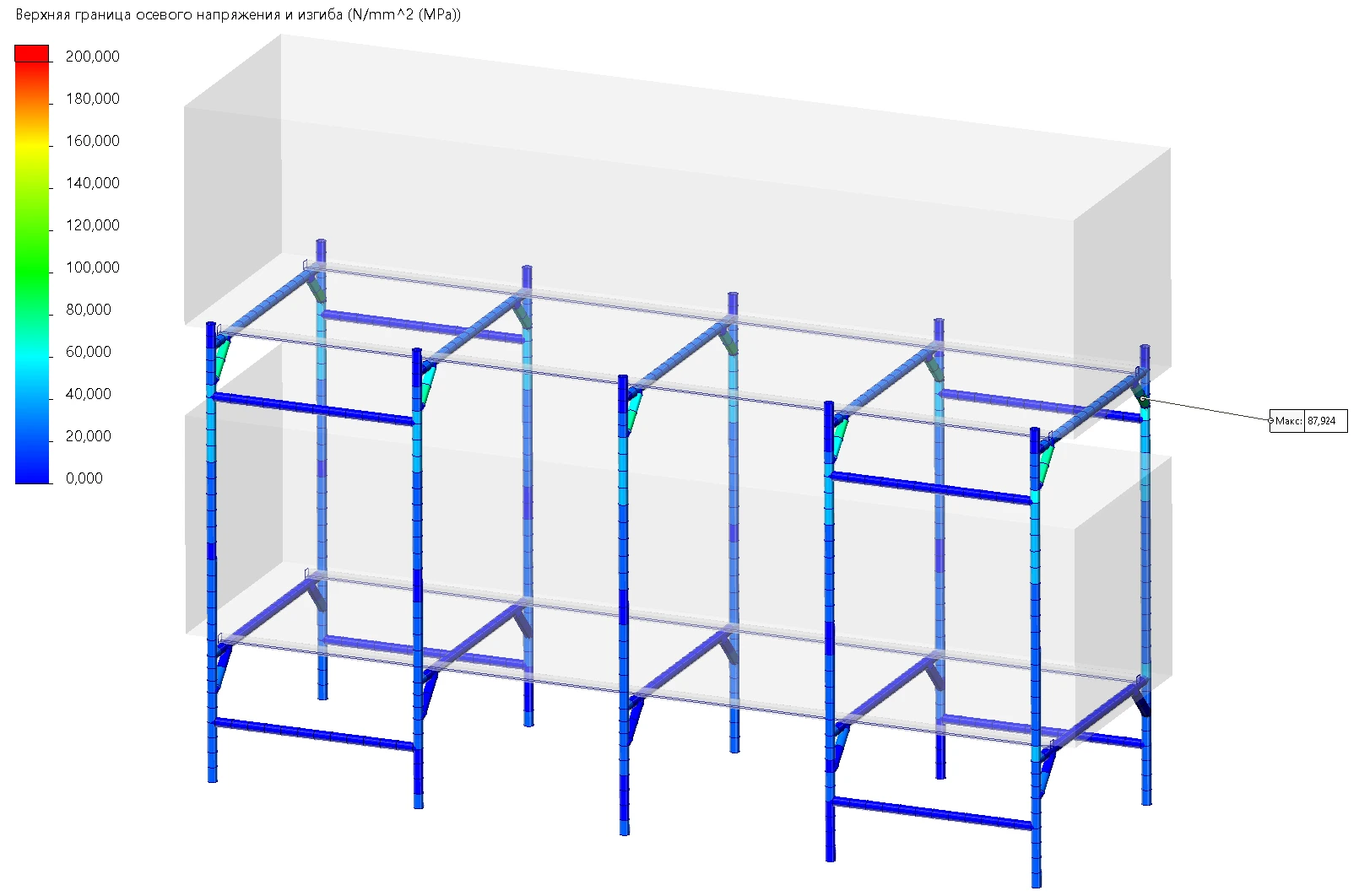

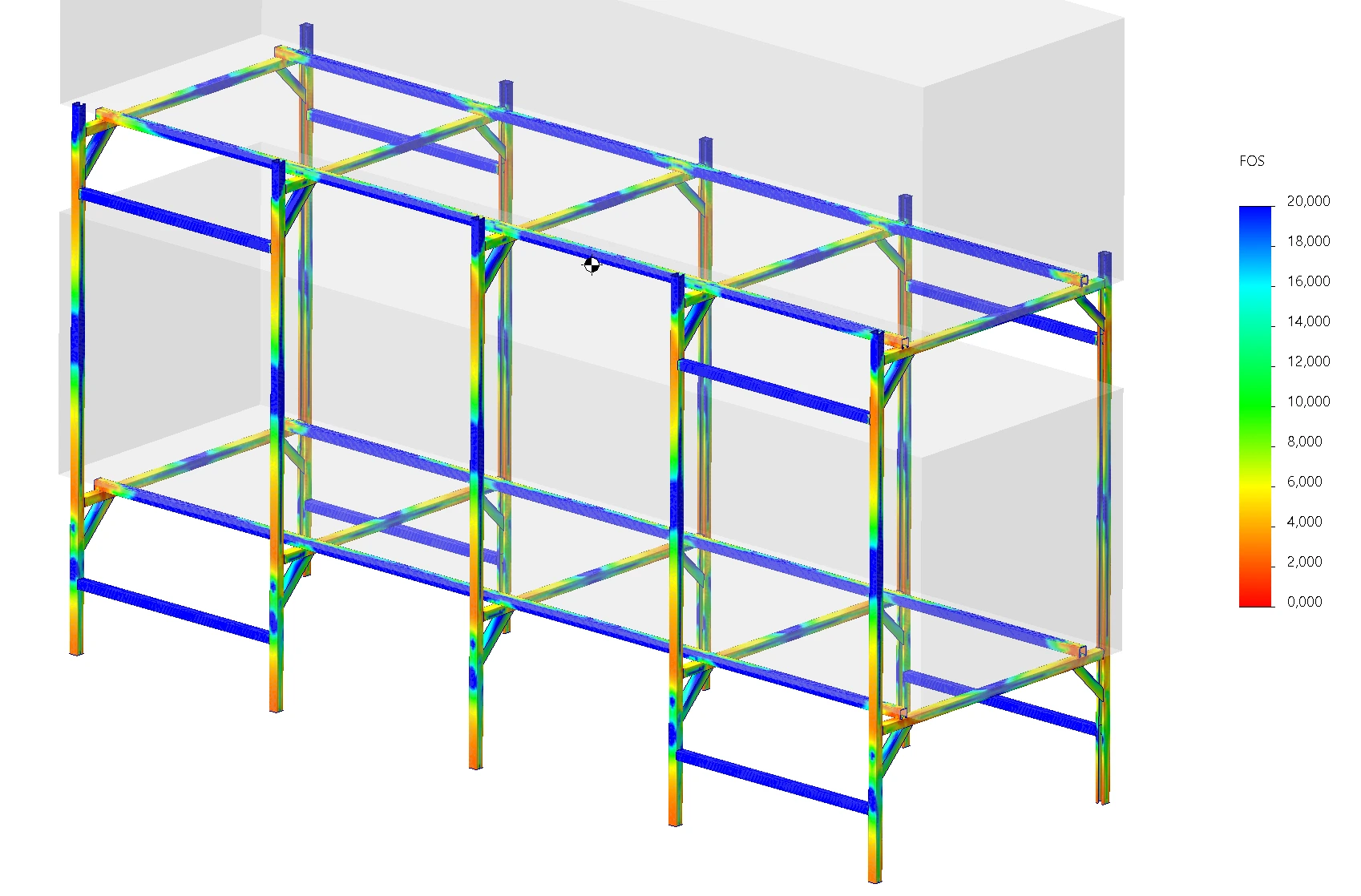

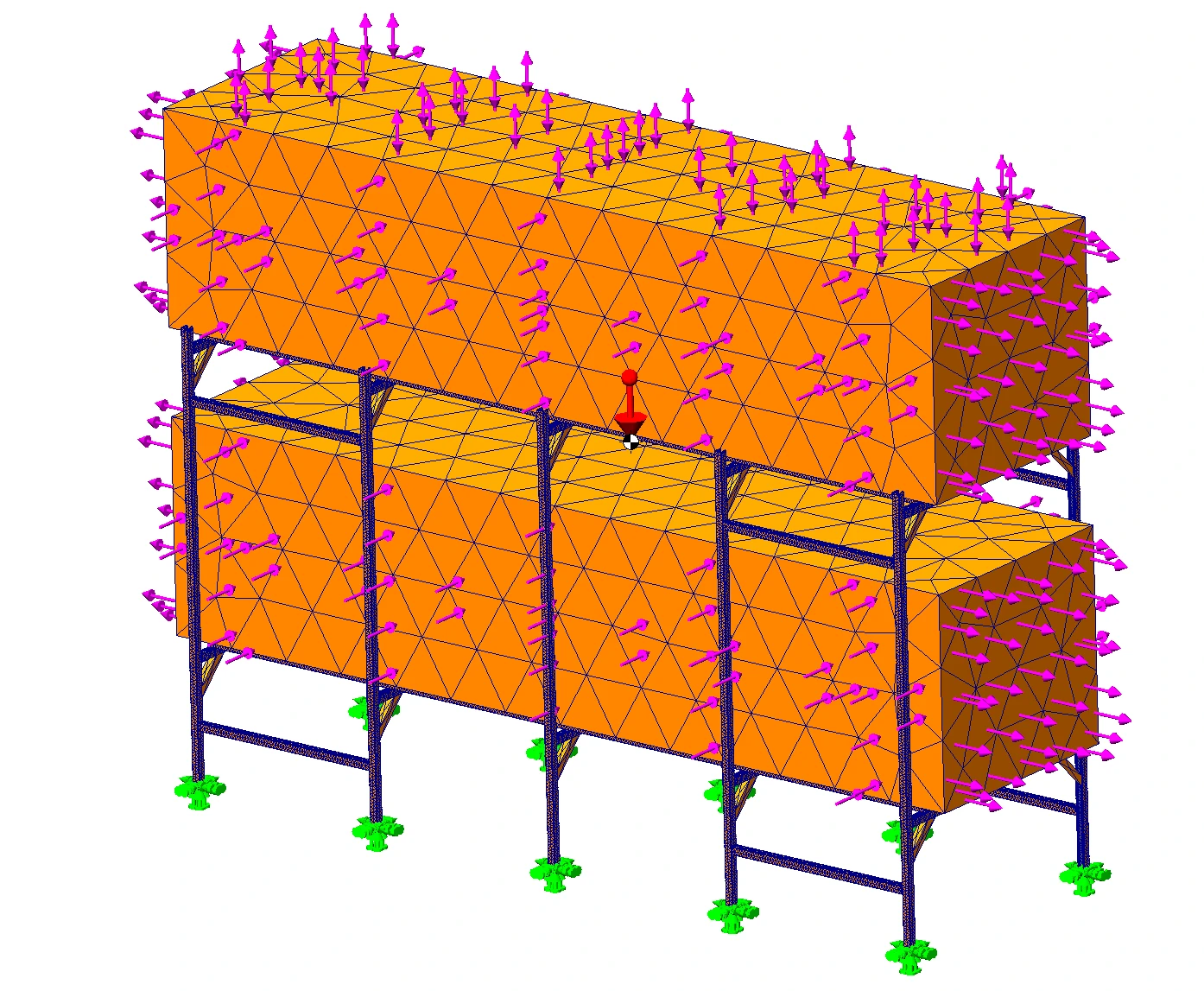

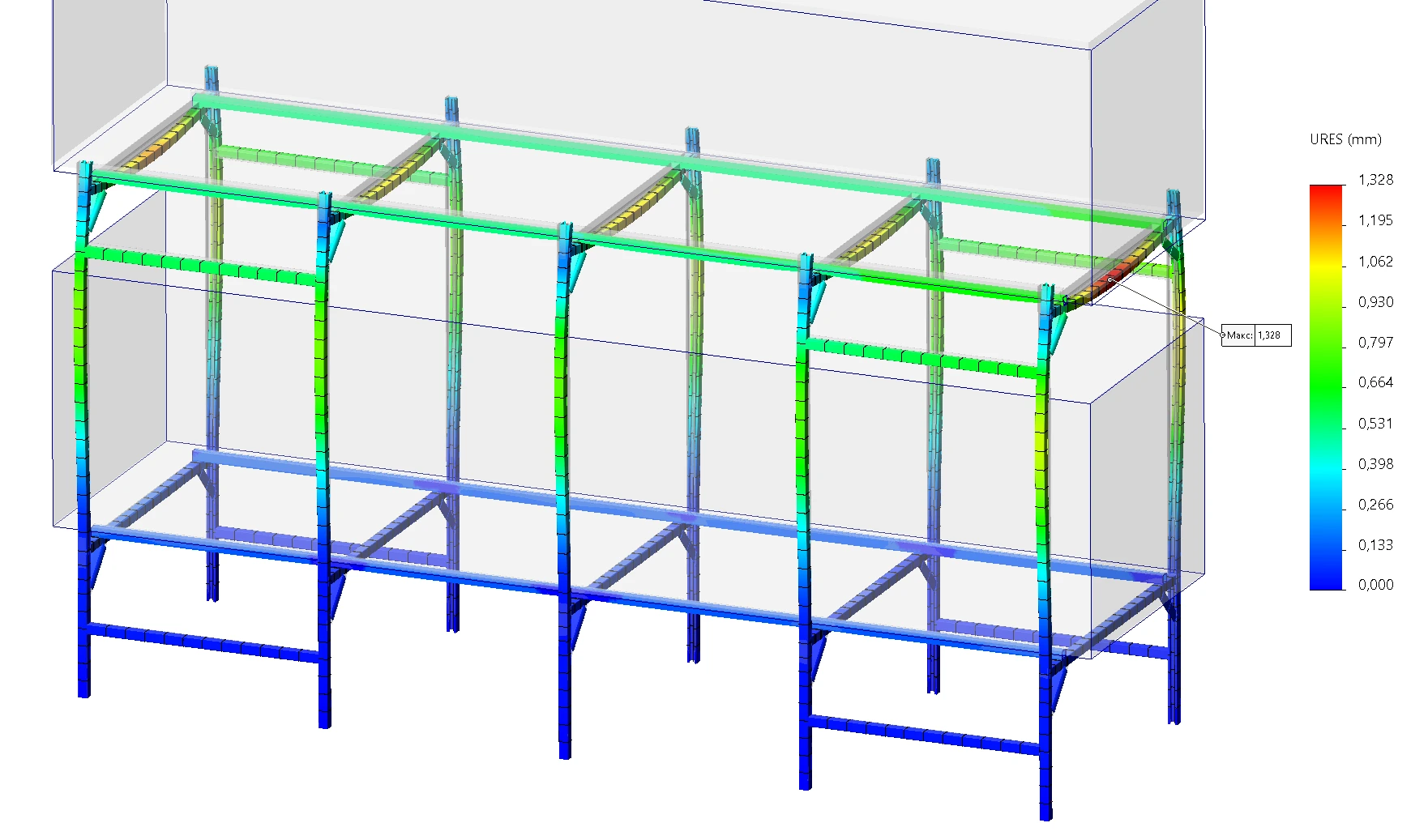

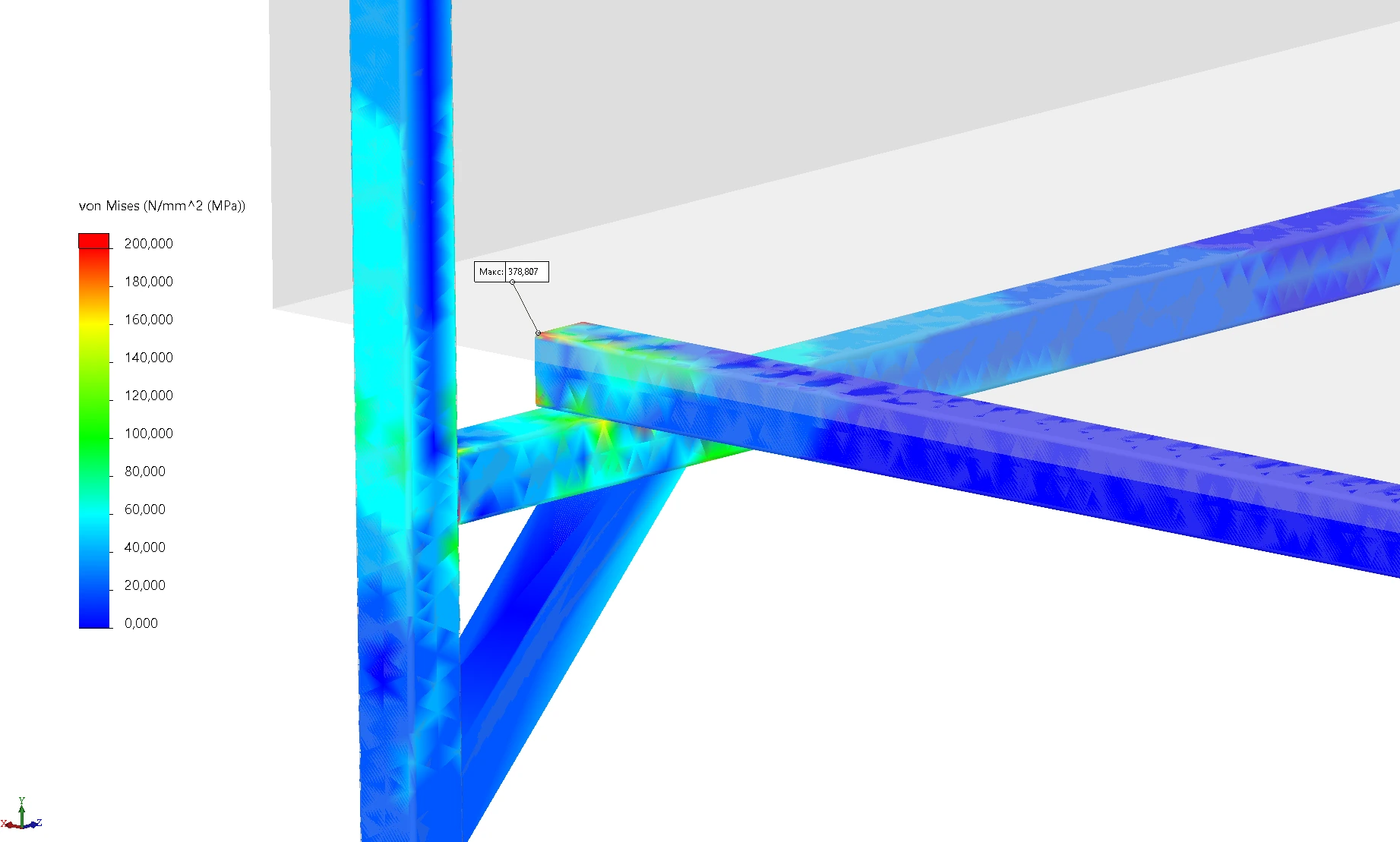

Выполнили FEA-анализ и аналитическую проверку опрокидывания. Исследовали концентратор у опорных рельсов, рассчитали перемещения и распределение вертикальной нагрузки на подпятники.
Результат

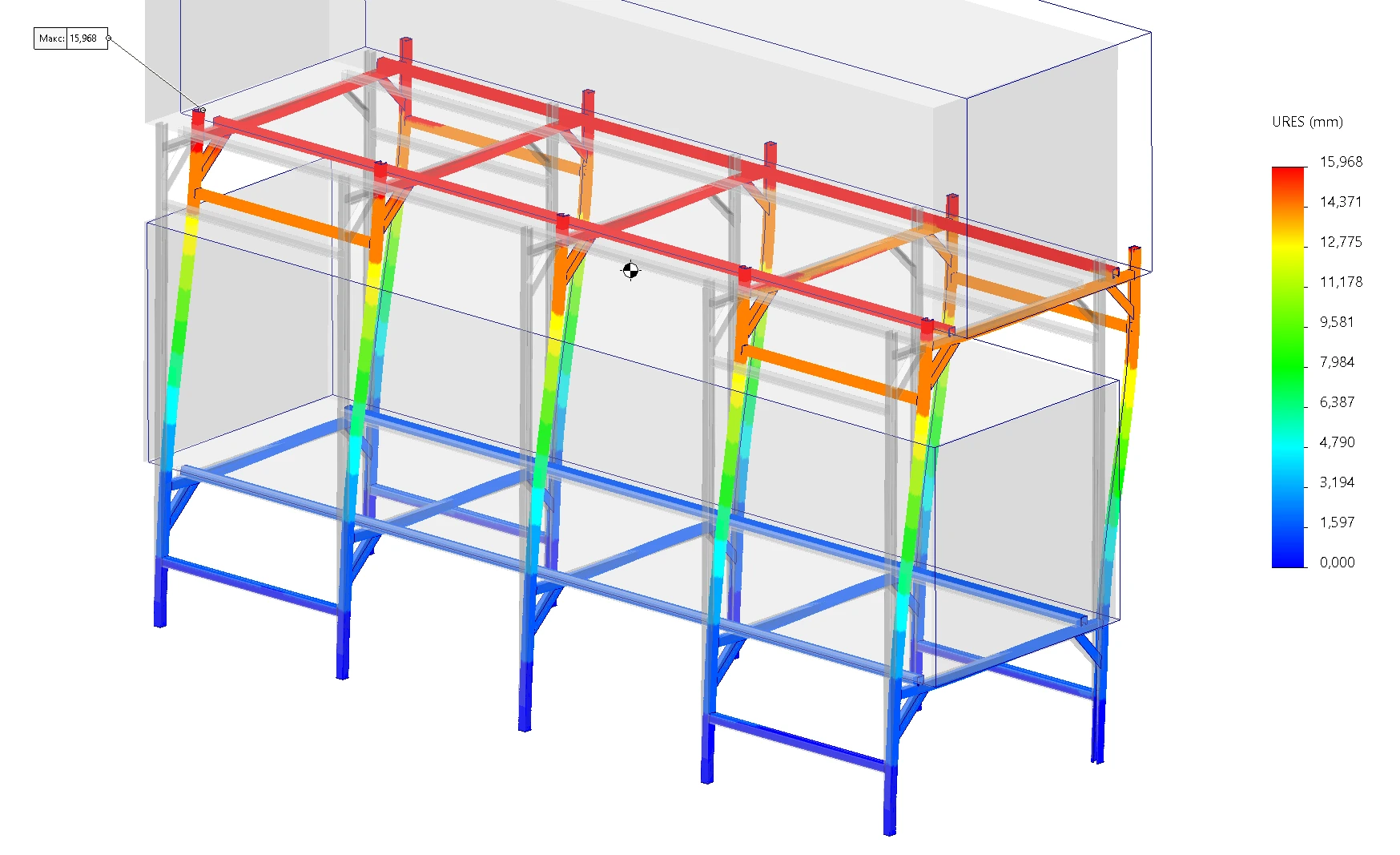

Для обеспечения устойчивости в принятой схеме определён пригруз не менее 2128 кг. Перемещение 15,97 мм требует согласования с допустимыми перемещениями оборудования и коммуникаций. Заказчик получил конкретные условия дальнейшей проектной увязки.
Что получил заказчик
- Проверку рамы под сочетаниями нагрузок.
- Расчёт необходимого пригруза.
- Нагрузки на подпятники и условия согласования перемещений.
Проект в деталях

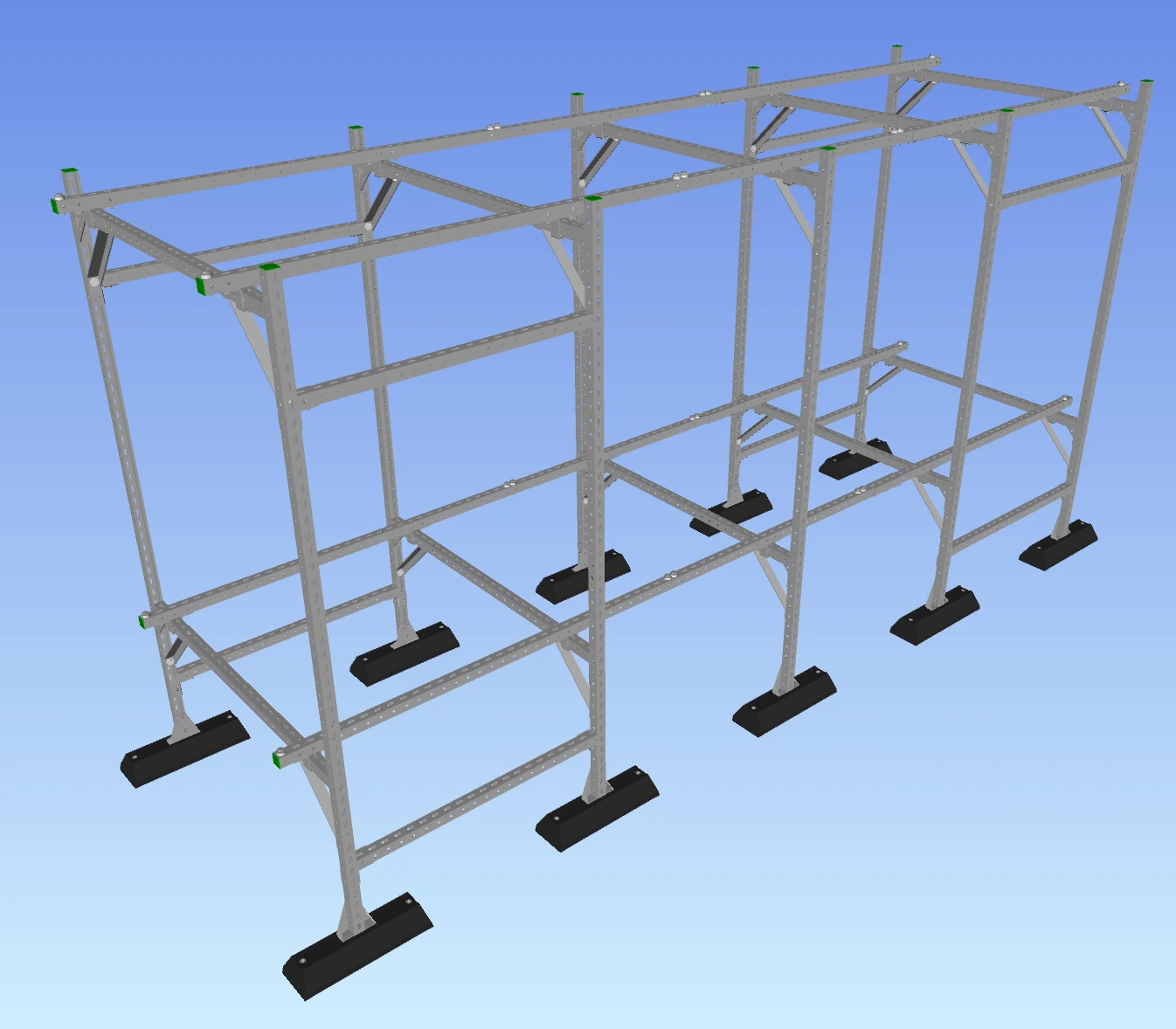

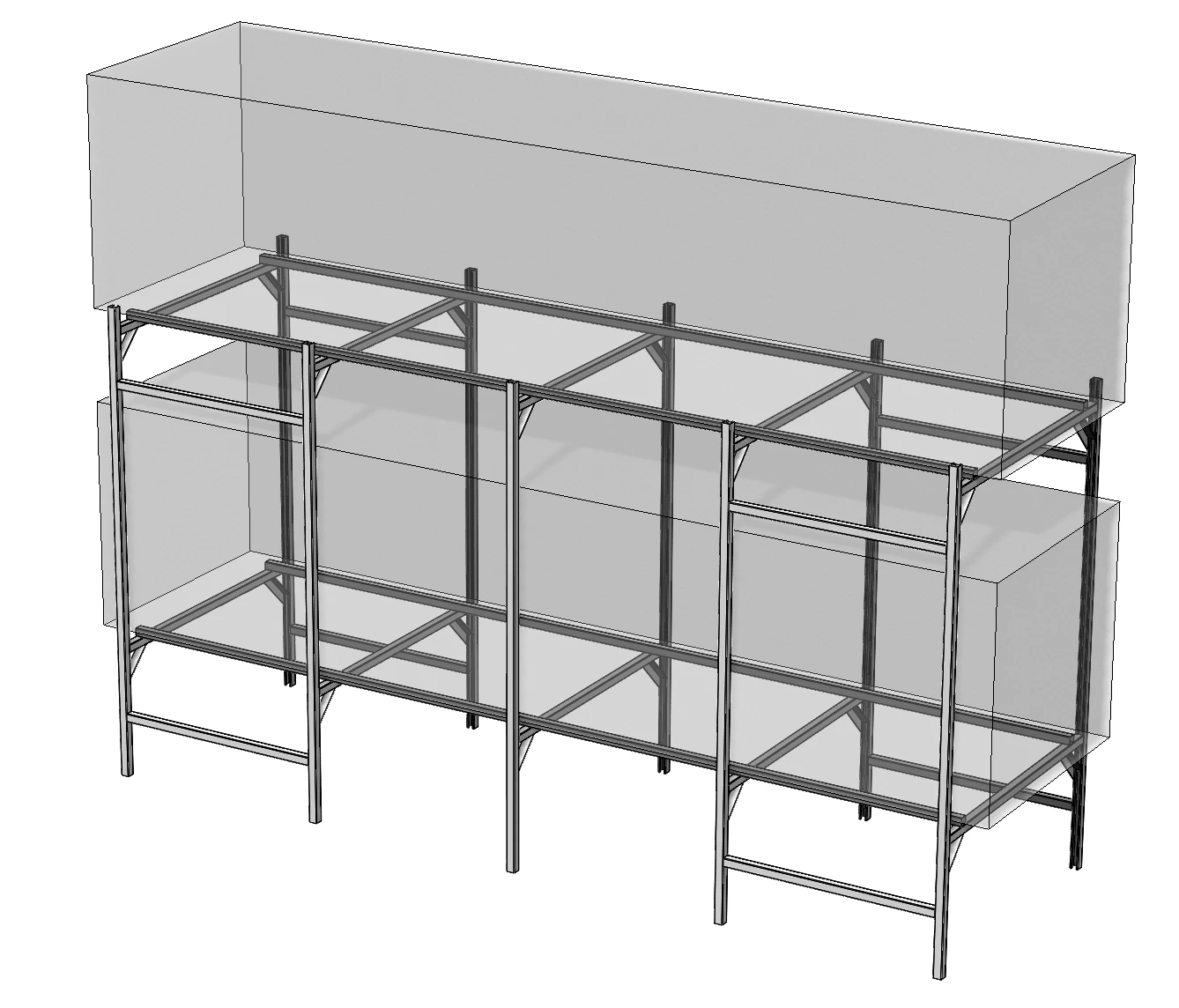

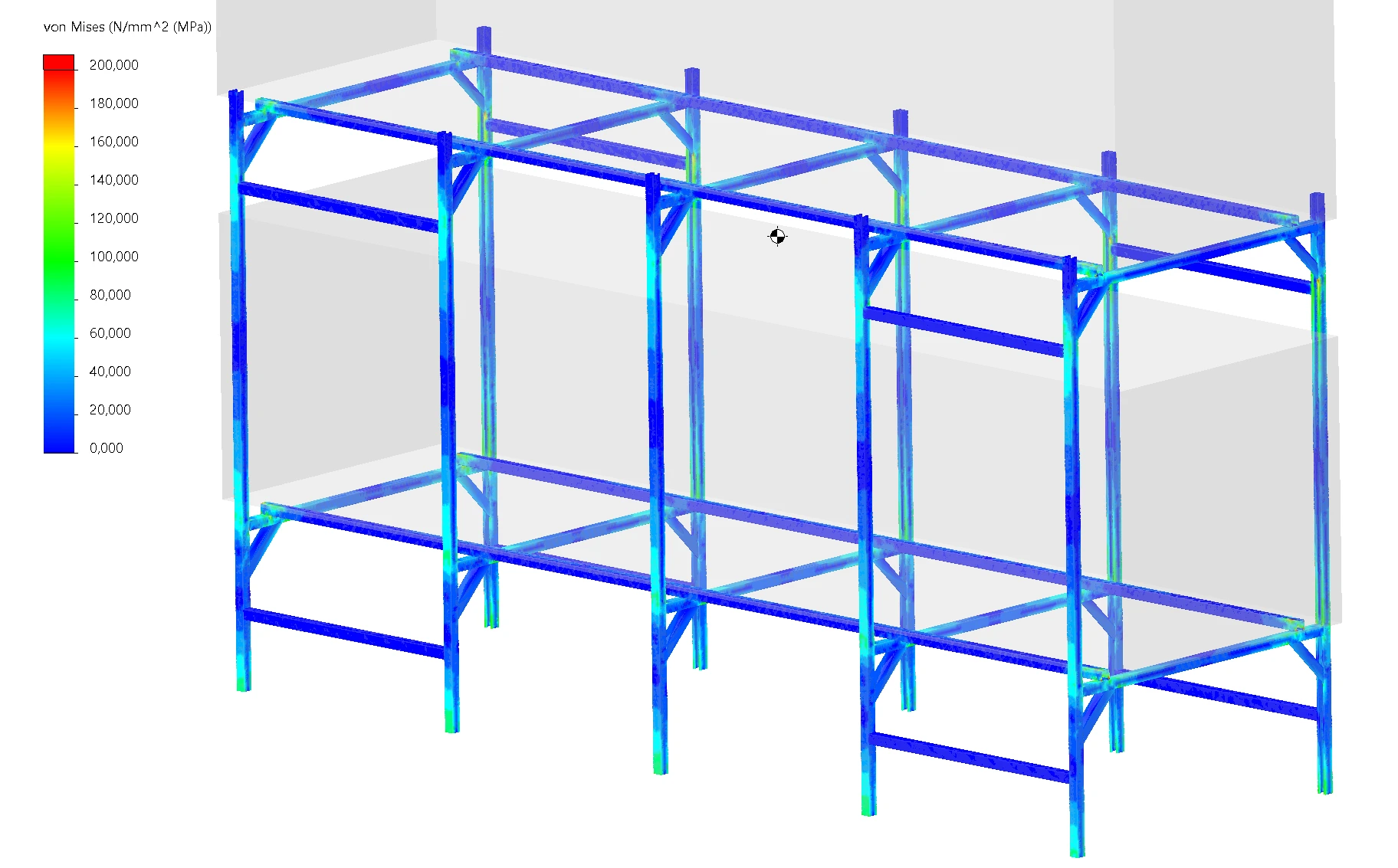

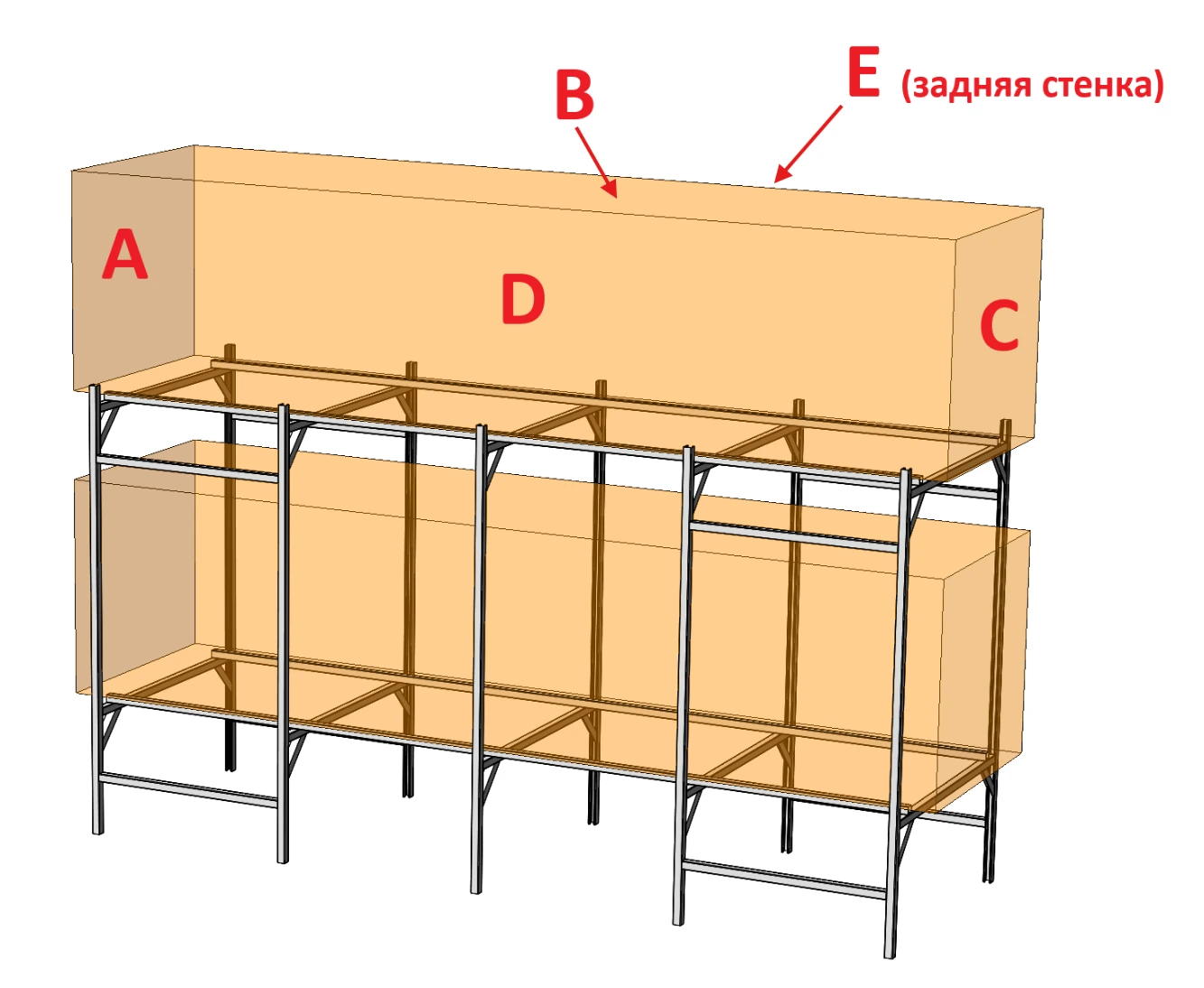

01 / 103D-модель каркаса установки.
Применение решения требует фиксации пригруза, сохранения расчётной схемы и проверки кровельного основания.
