Кронштейны трубопроводов в Кунцево

Задача

Определить неблагоприятный вариант установки швеллера и оценить опоры заполненных водой трубопроводов SML.

Решение

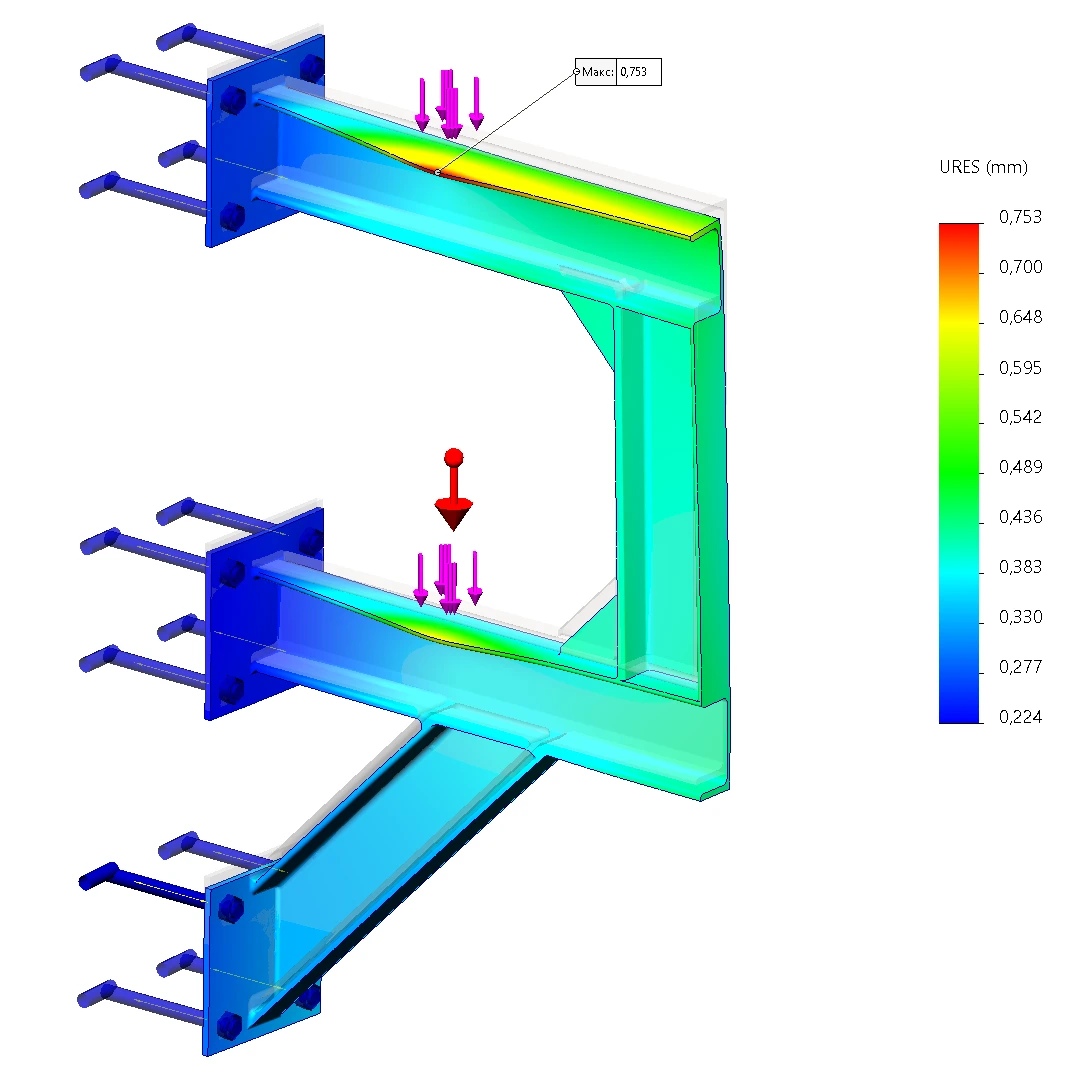

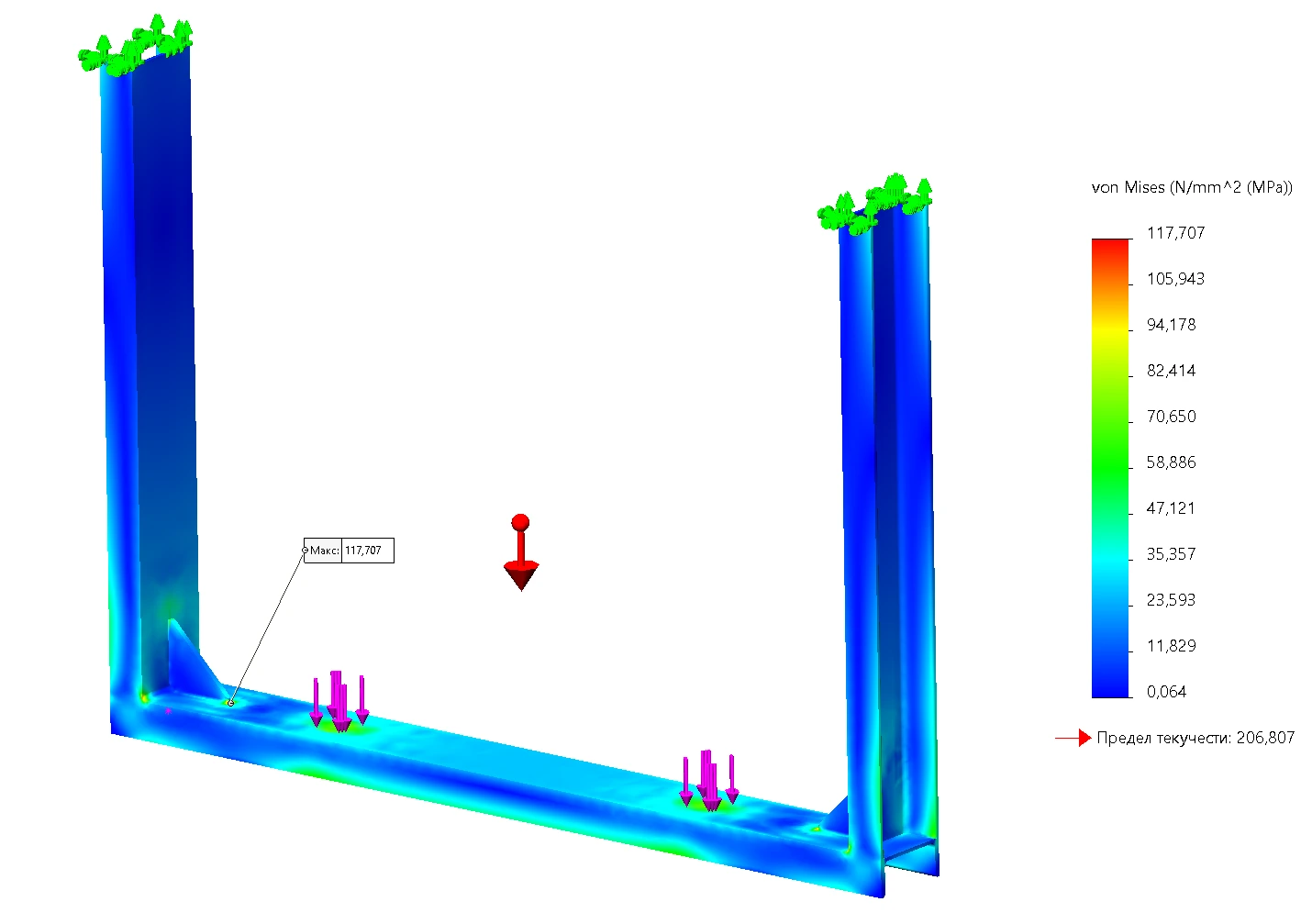

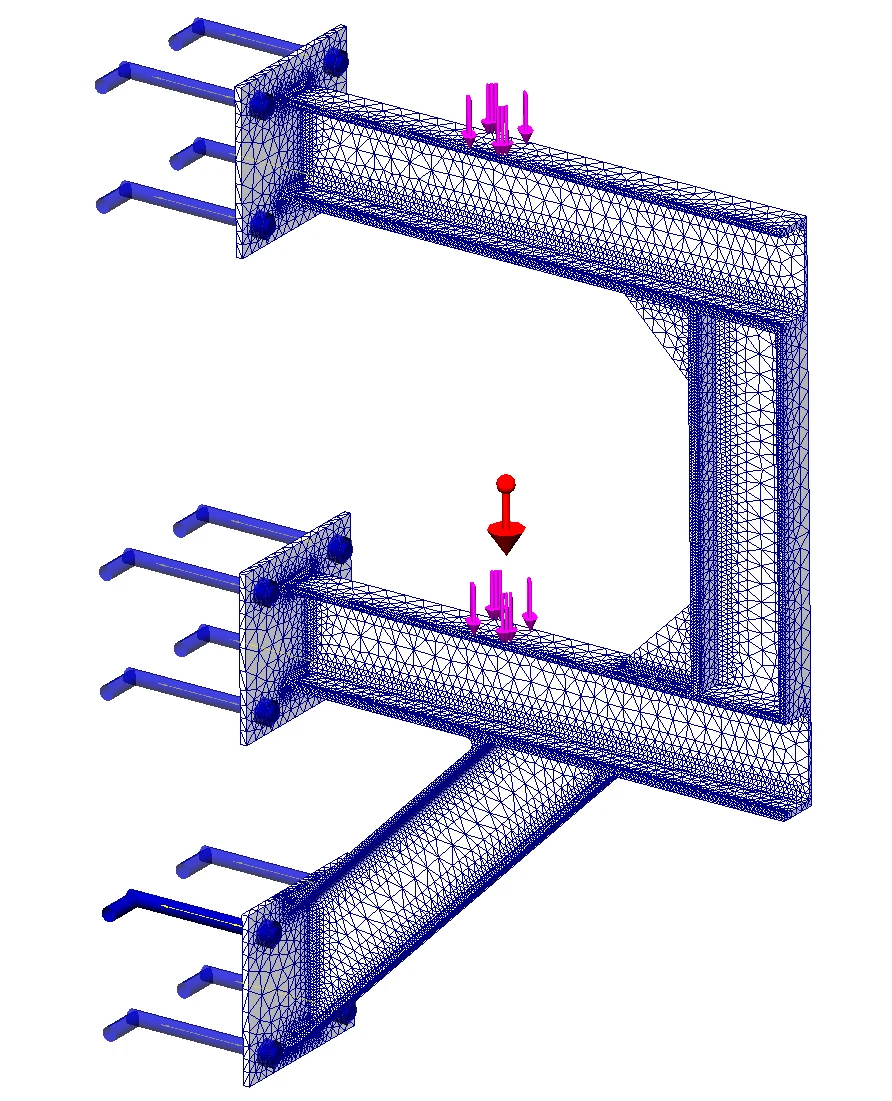

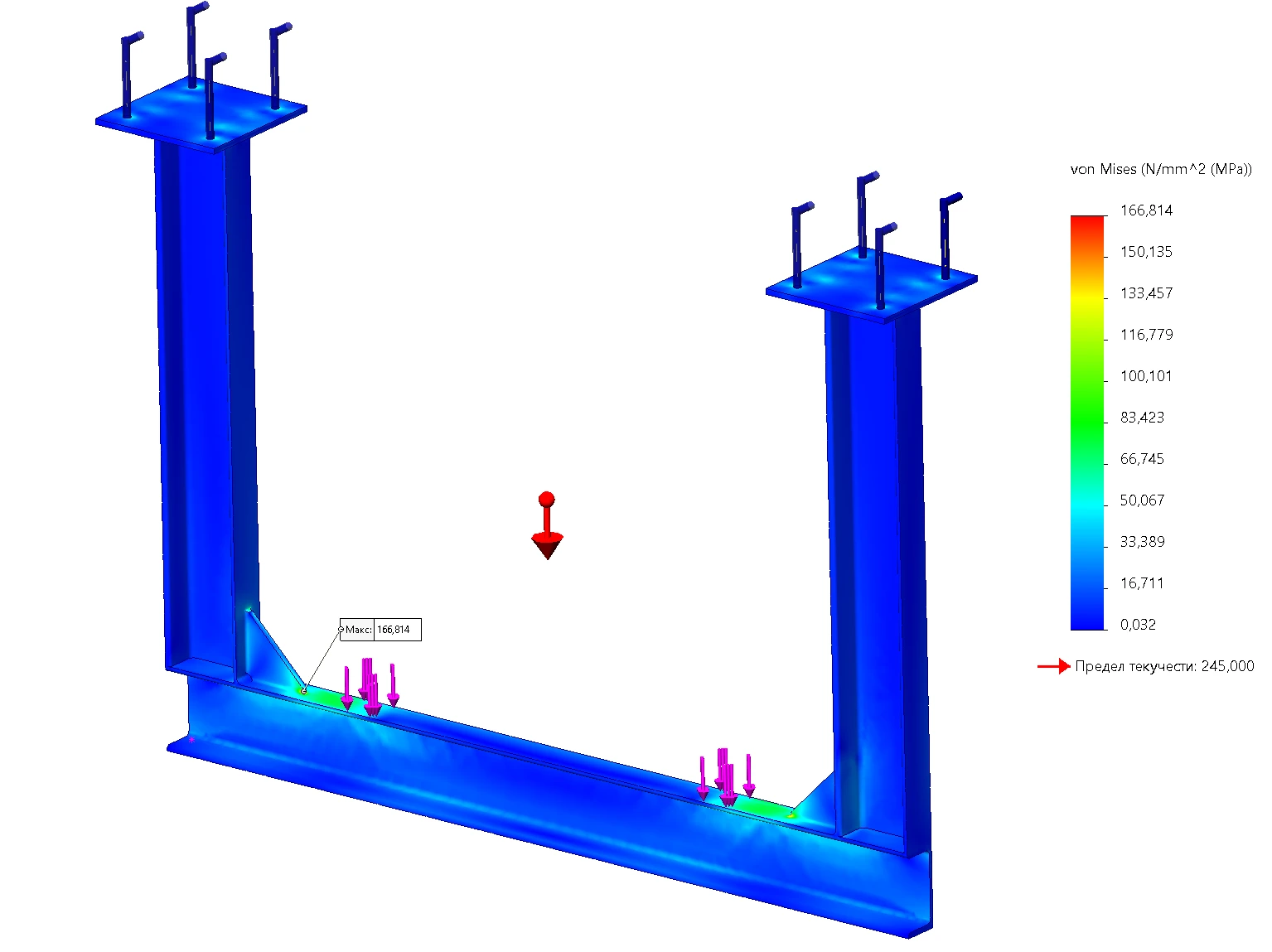

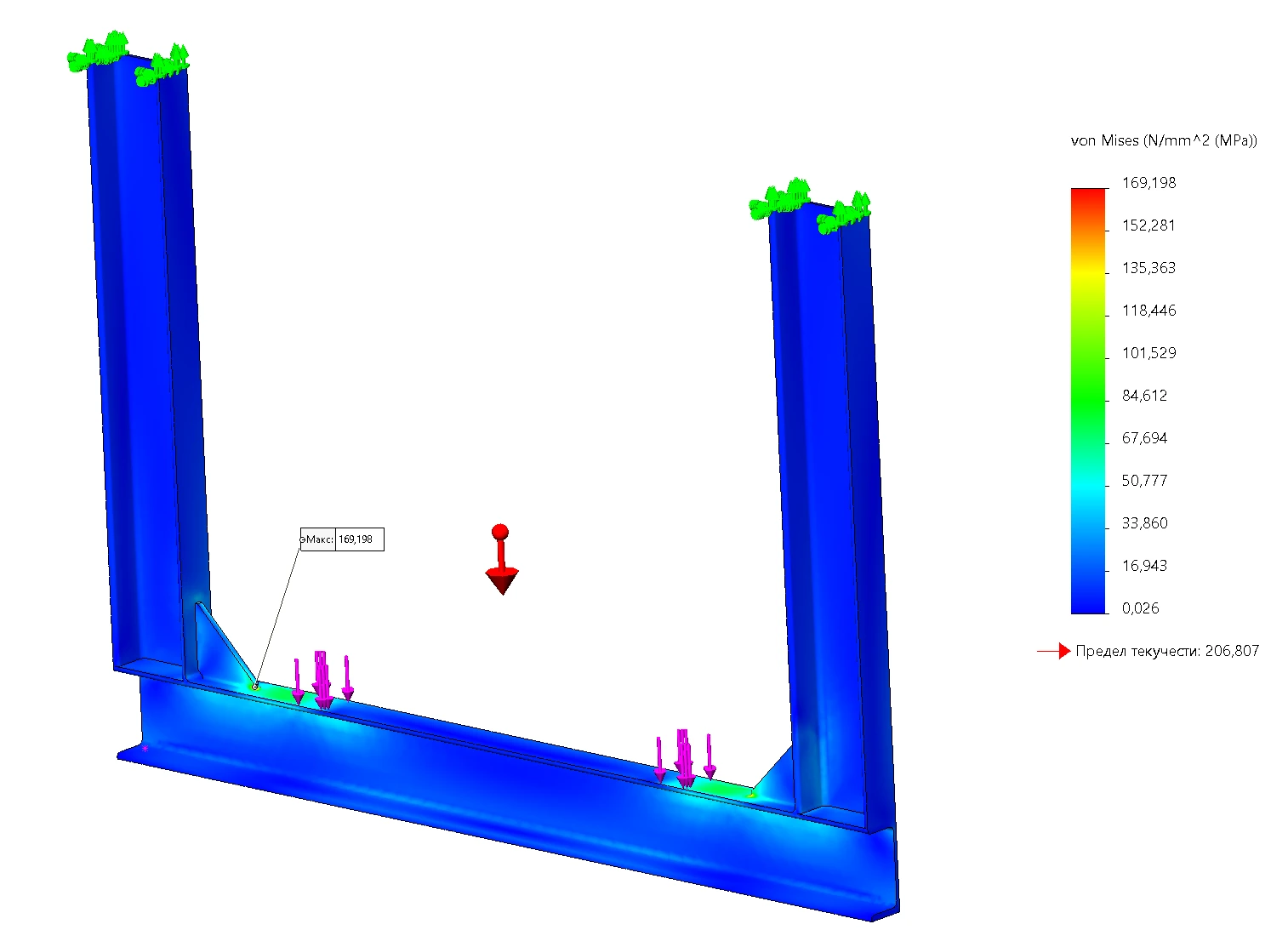

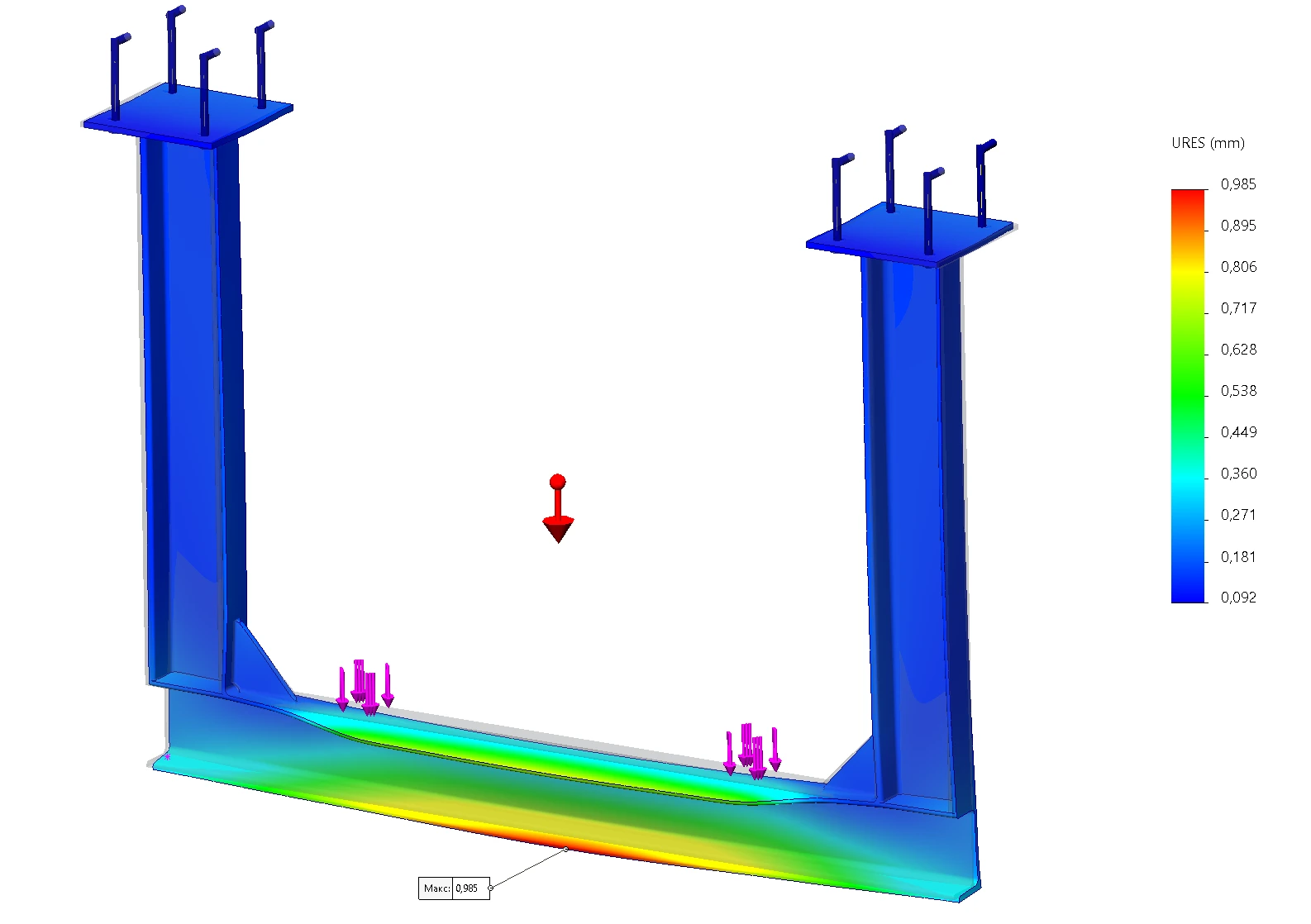

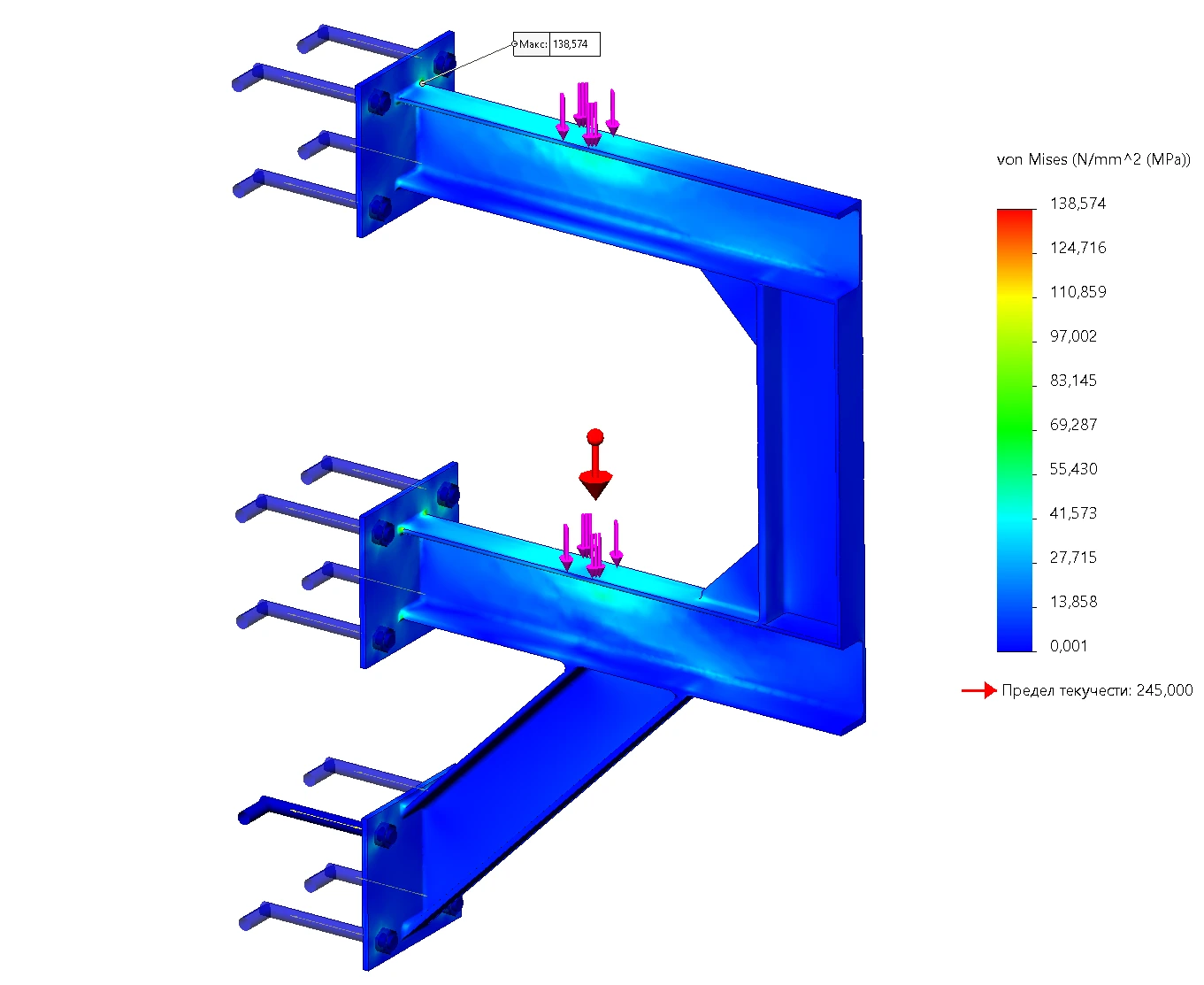

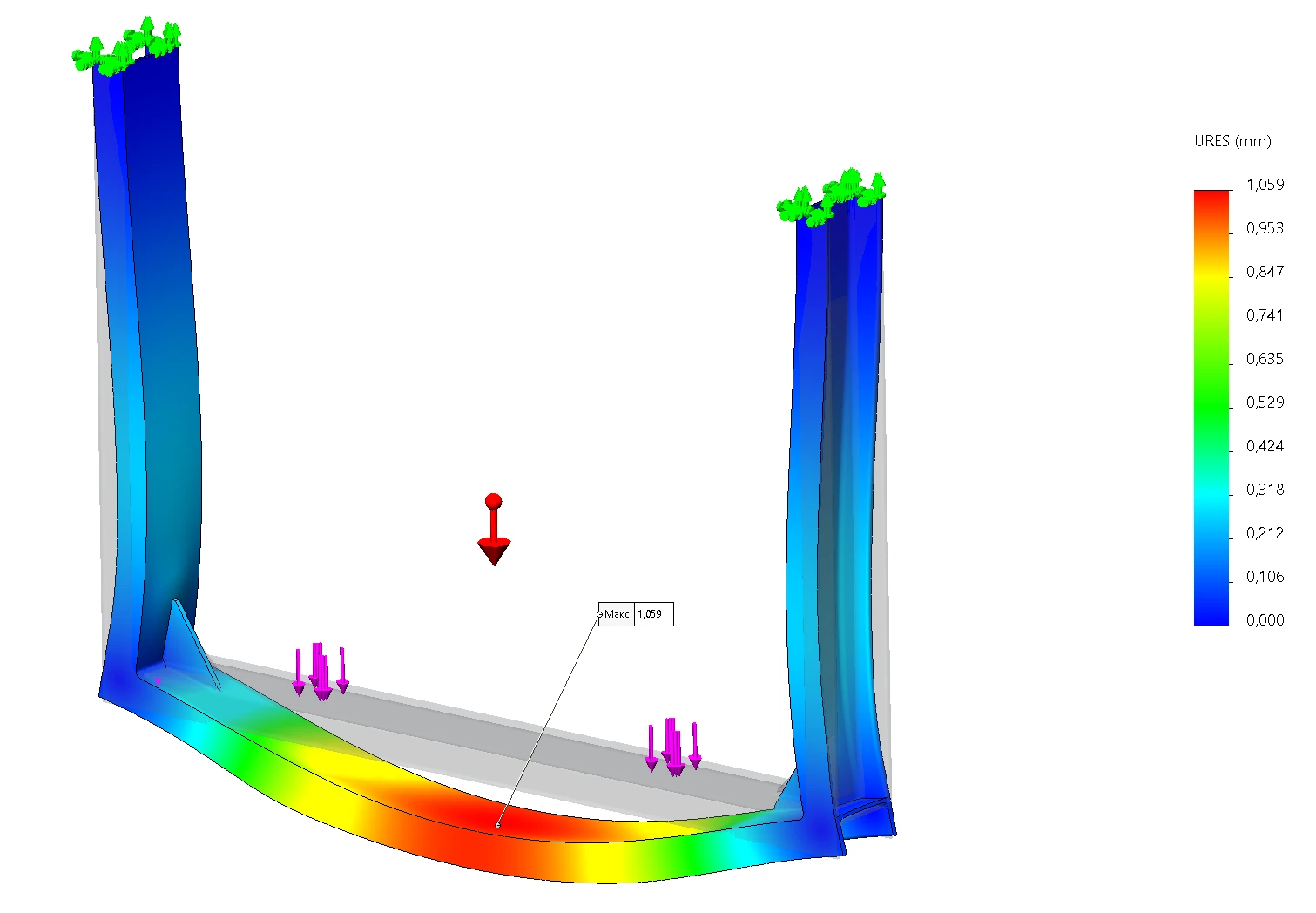

Сопоставили ориентации горизонтального профиля и выявили различия напряжённого состояния. Последующие проверки типов A, B, E, G и K выполнили для более неблагоприятной схемы. Отдельно оценили анкеры.

Результат

Заказчик получил обоснование выбора расчётного сценария и результаты для семейства кронштейнов. Сравнение показало, что небольшое повышение жёсткости при повороте профиля может сопровождаться существенным ростом напряжений.

Что получил заказчик

• Сравнение ориентаций швеллера.
• Проверку пяти исполнений.

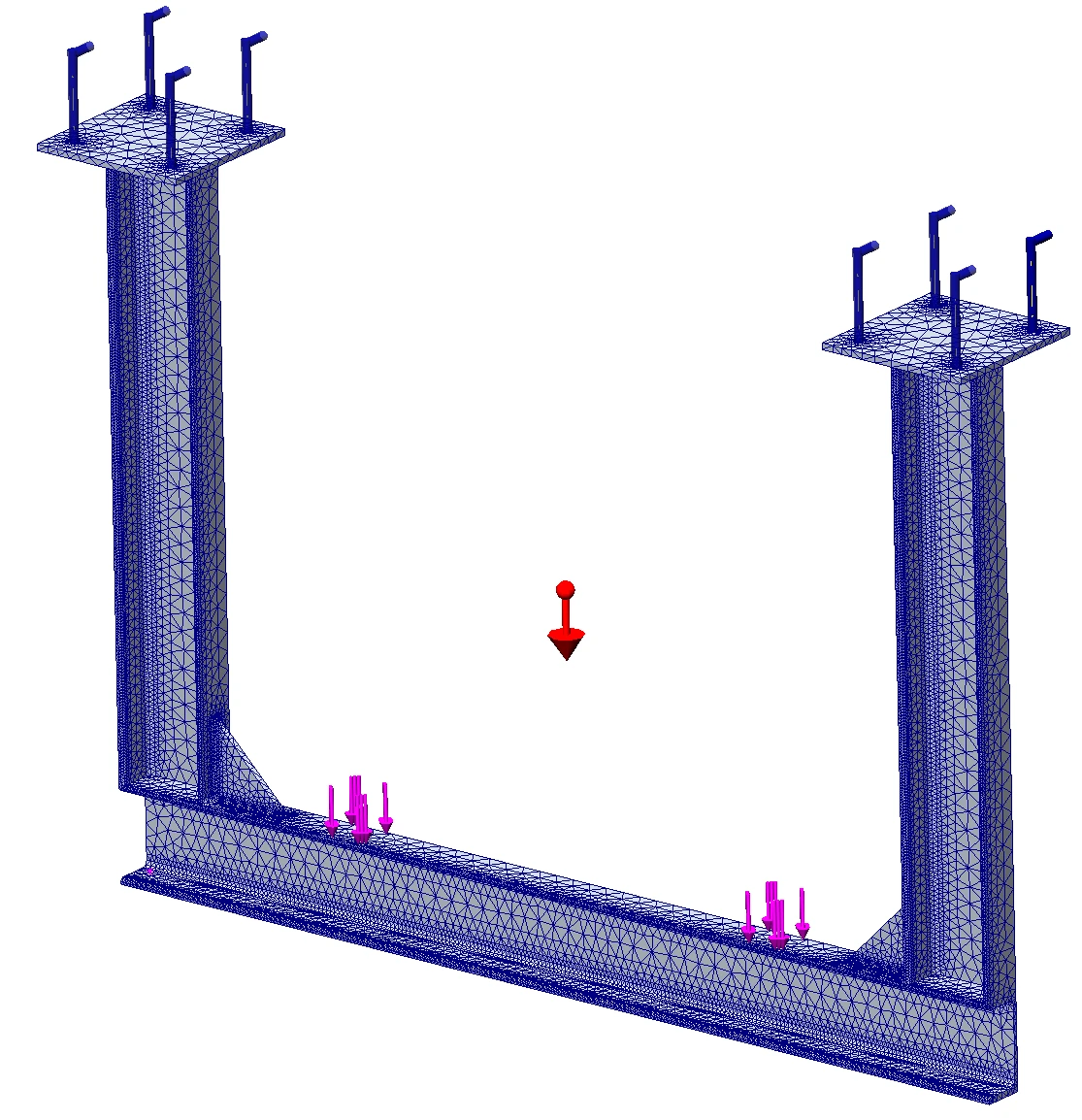

• Результаты по анкерным соединениям.
