Задача
Оценить ветровую устойчивость декоративного цветка для размещения на открытой городской территории.
Решение

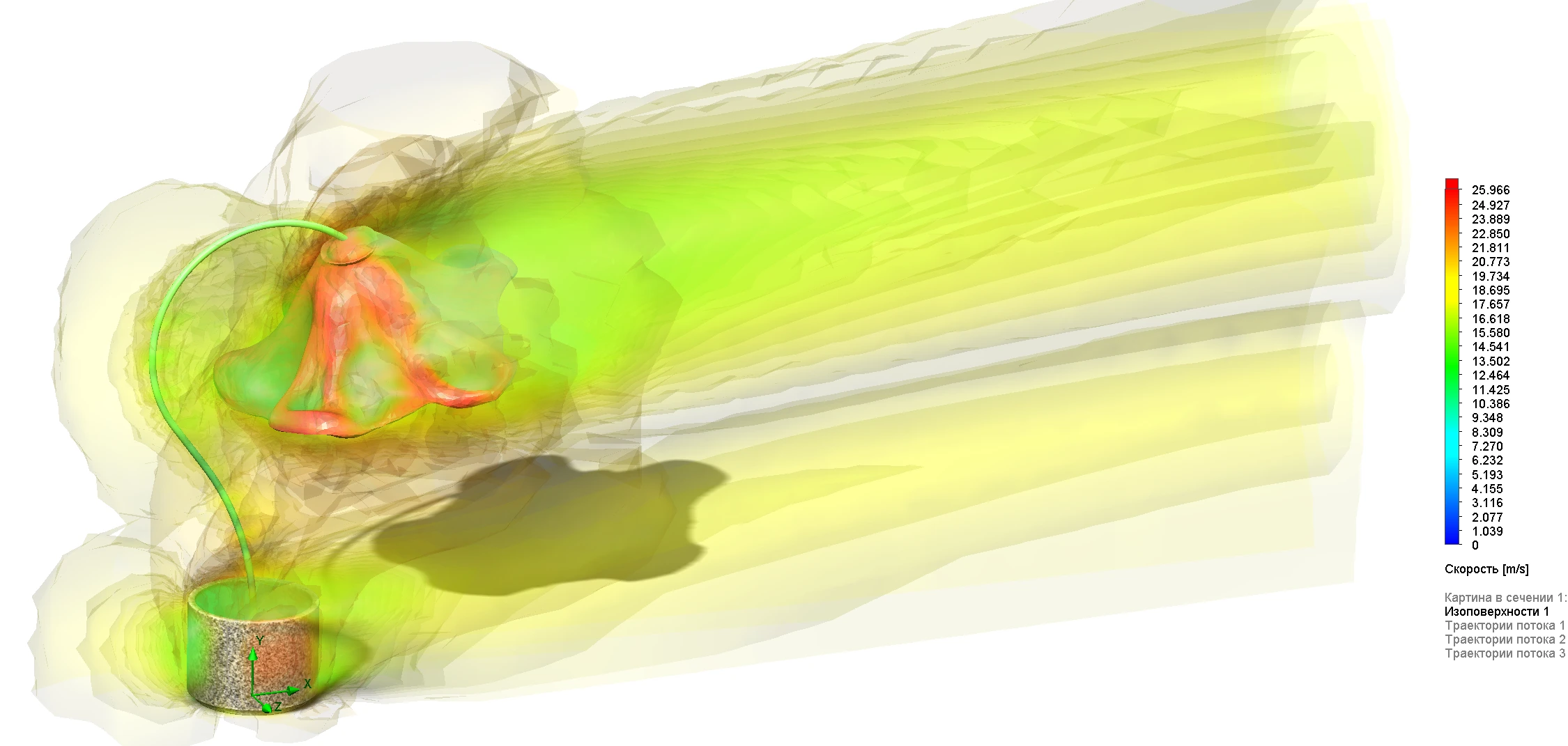

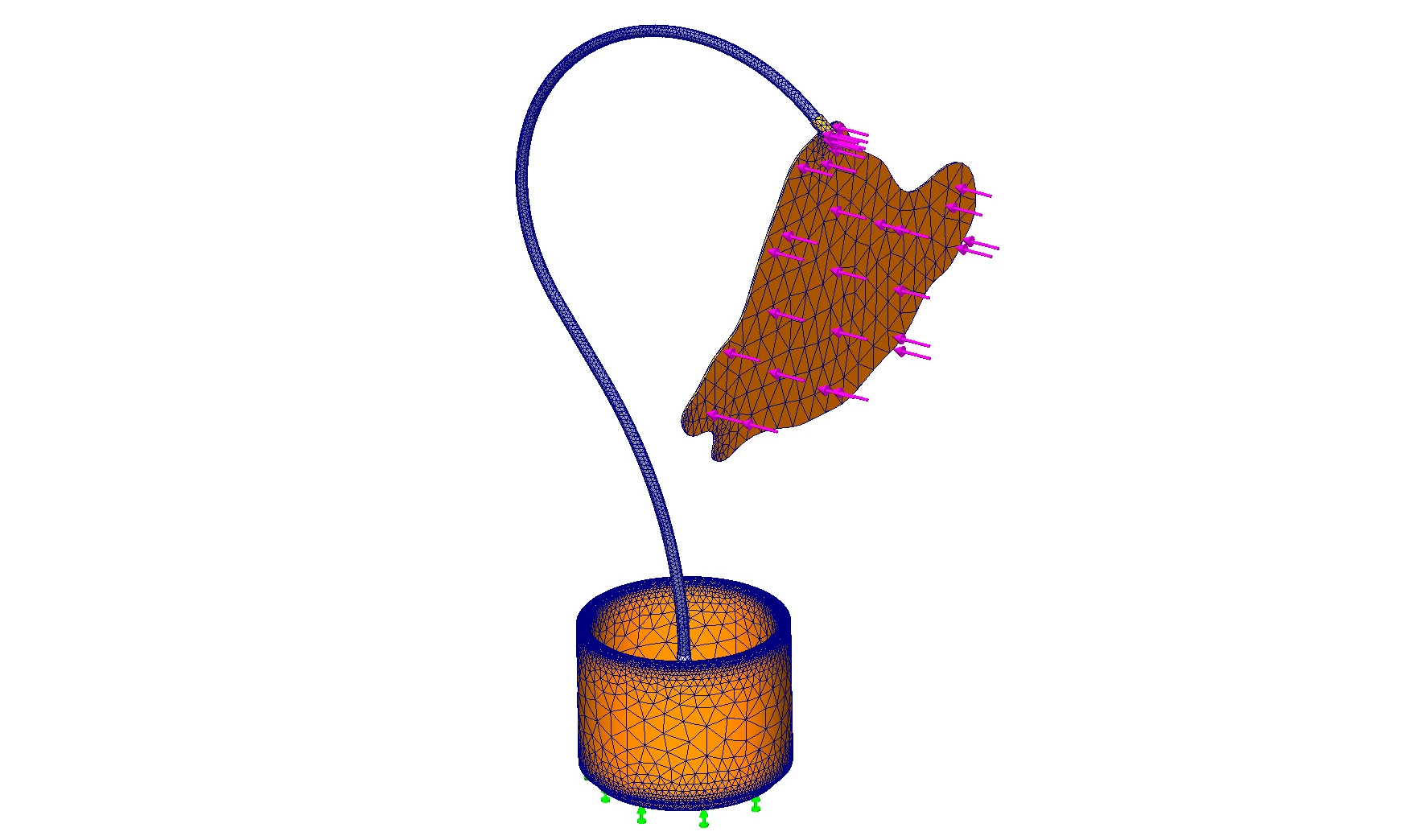

Выполнили шесть CFD-расчётов, передали давления в прочностную модель и сопоставили опрокидывающие и удерживающие воздействия для разных направлений обдува.
Результат
Определили наиболее неблагоприятные направления ветра, напряжённые зоны и условия устойчивости основания. Заказчик получил расчётное сравнение сценариев для согласования конструкции.
Что получил заказчик

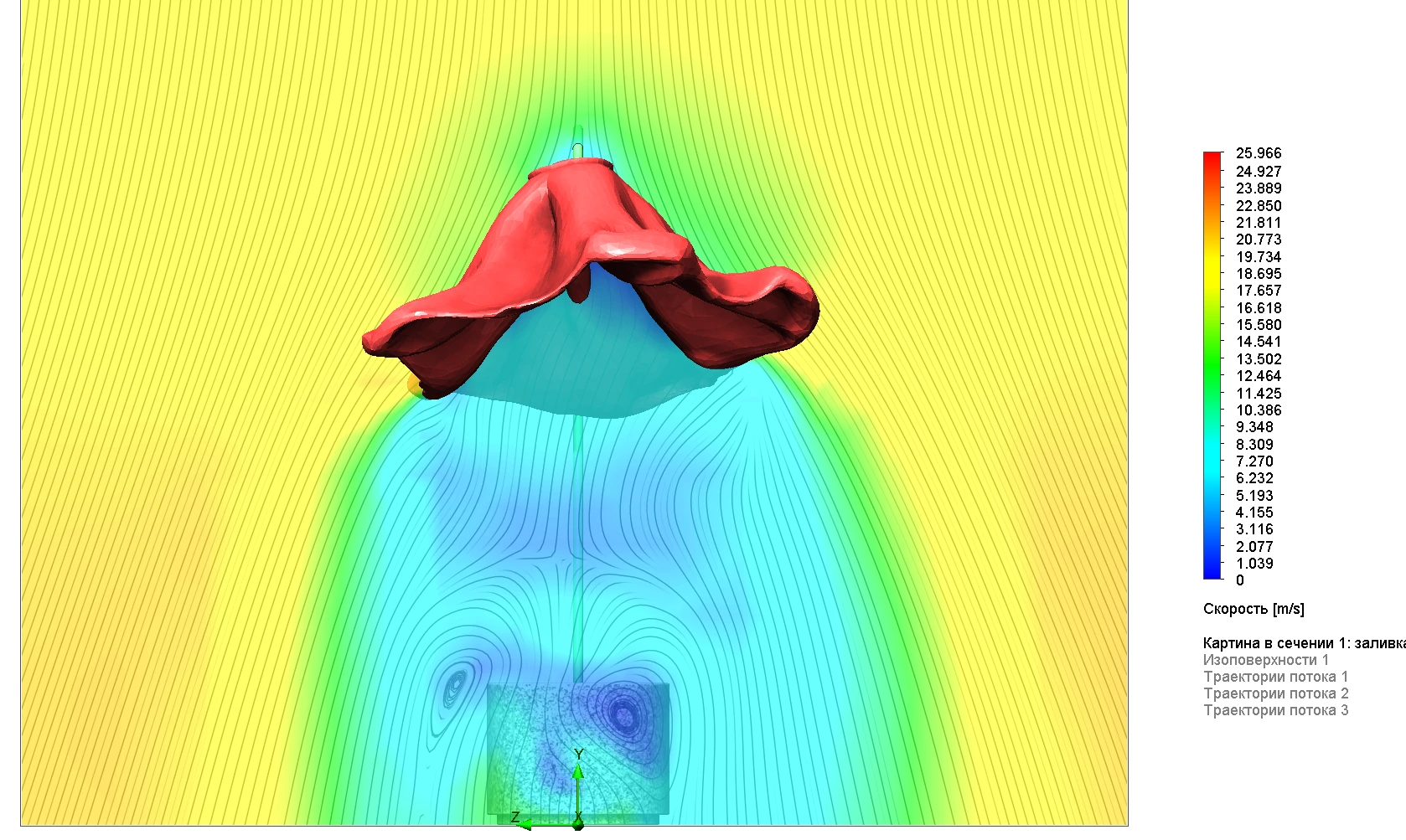

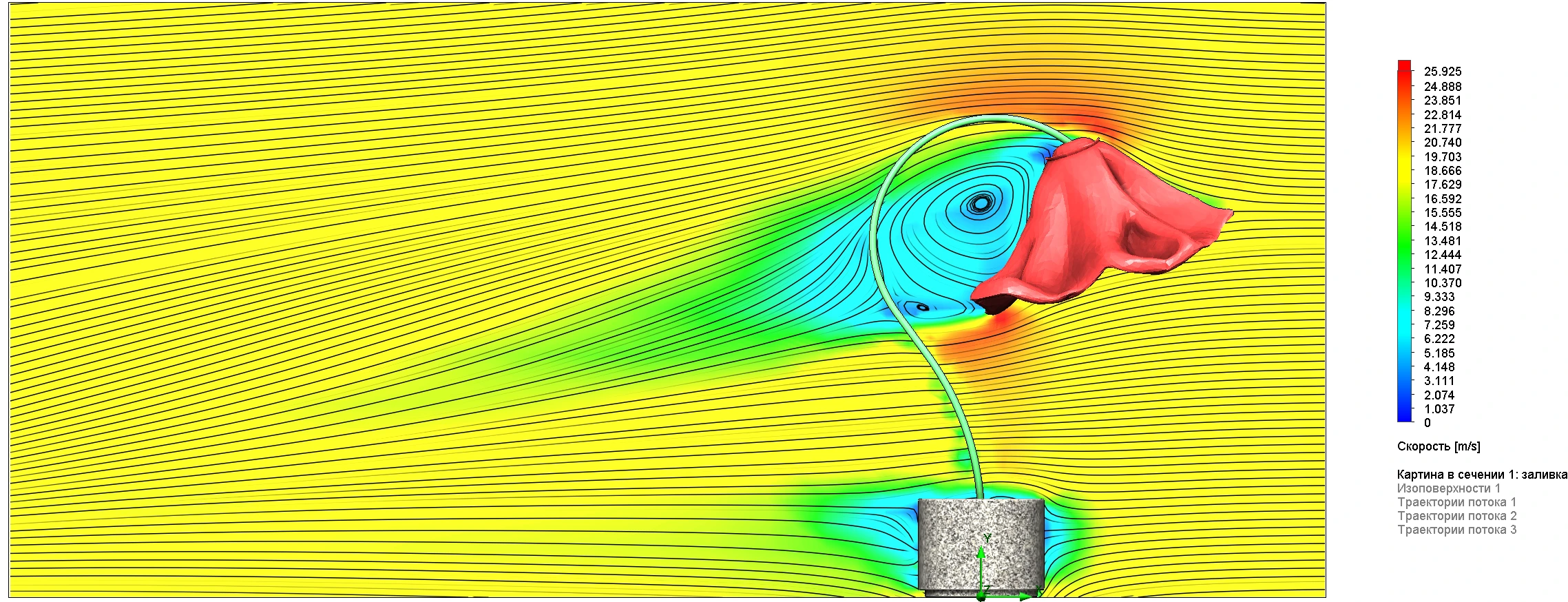

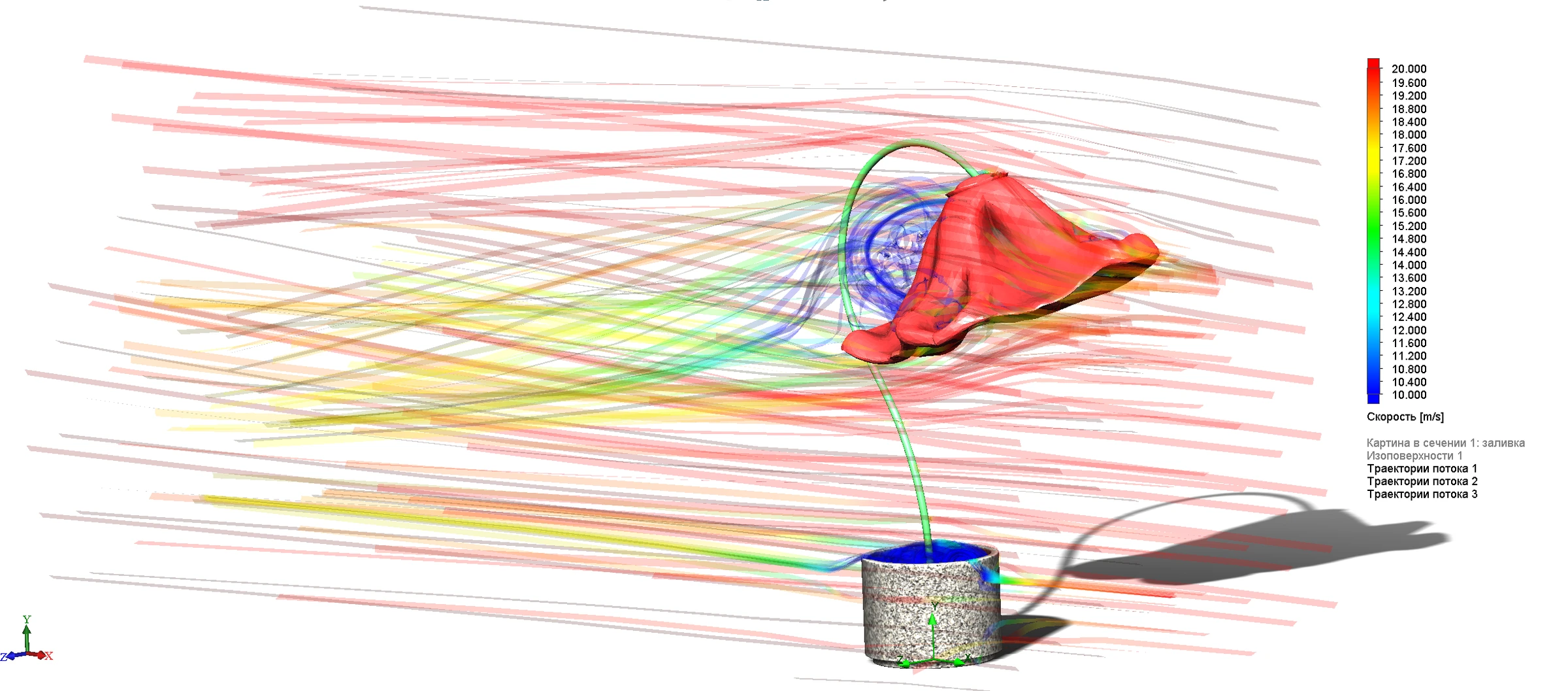

- Шесть сценариев обтекания.

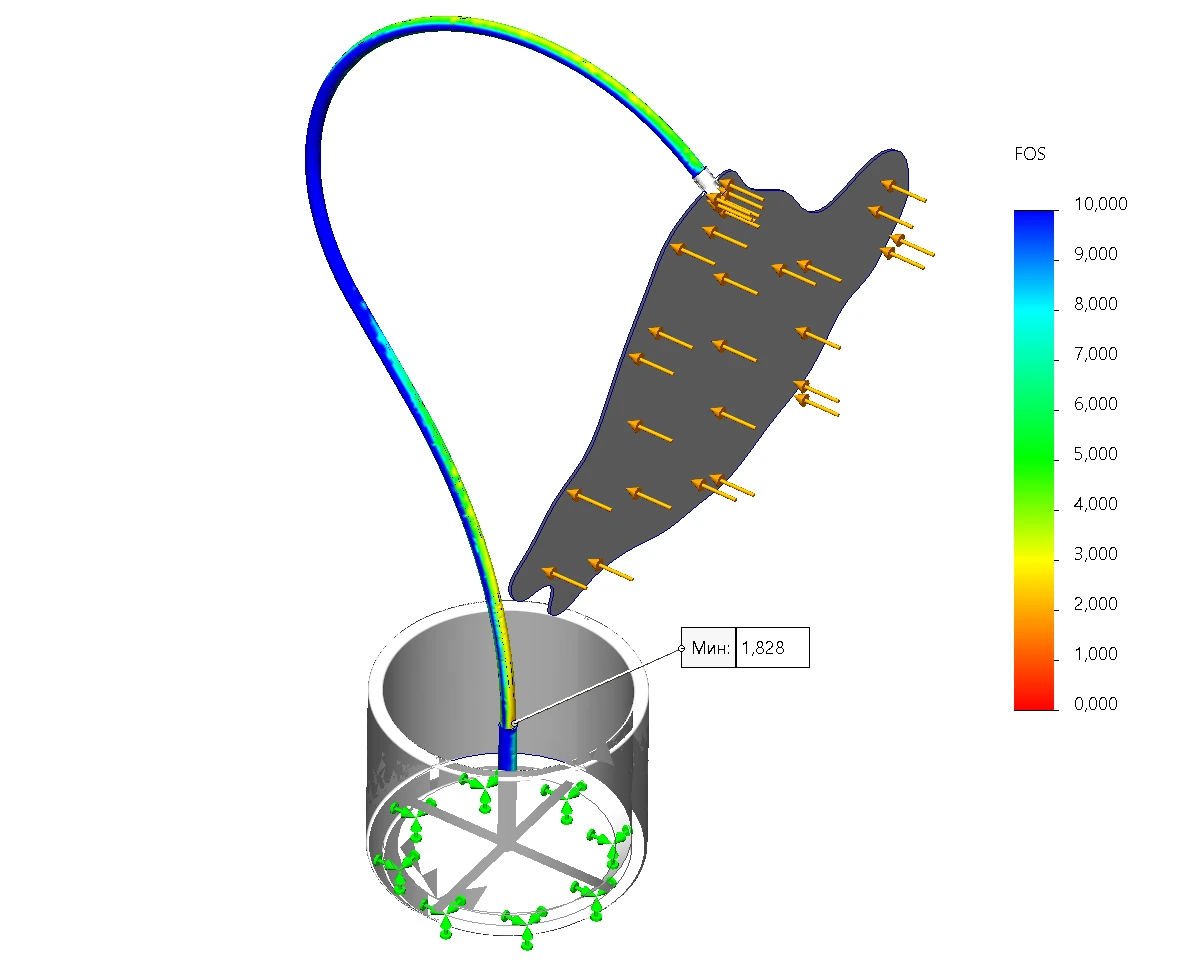

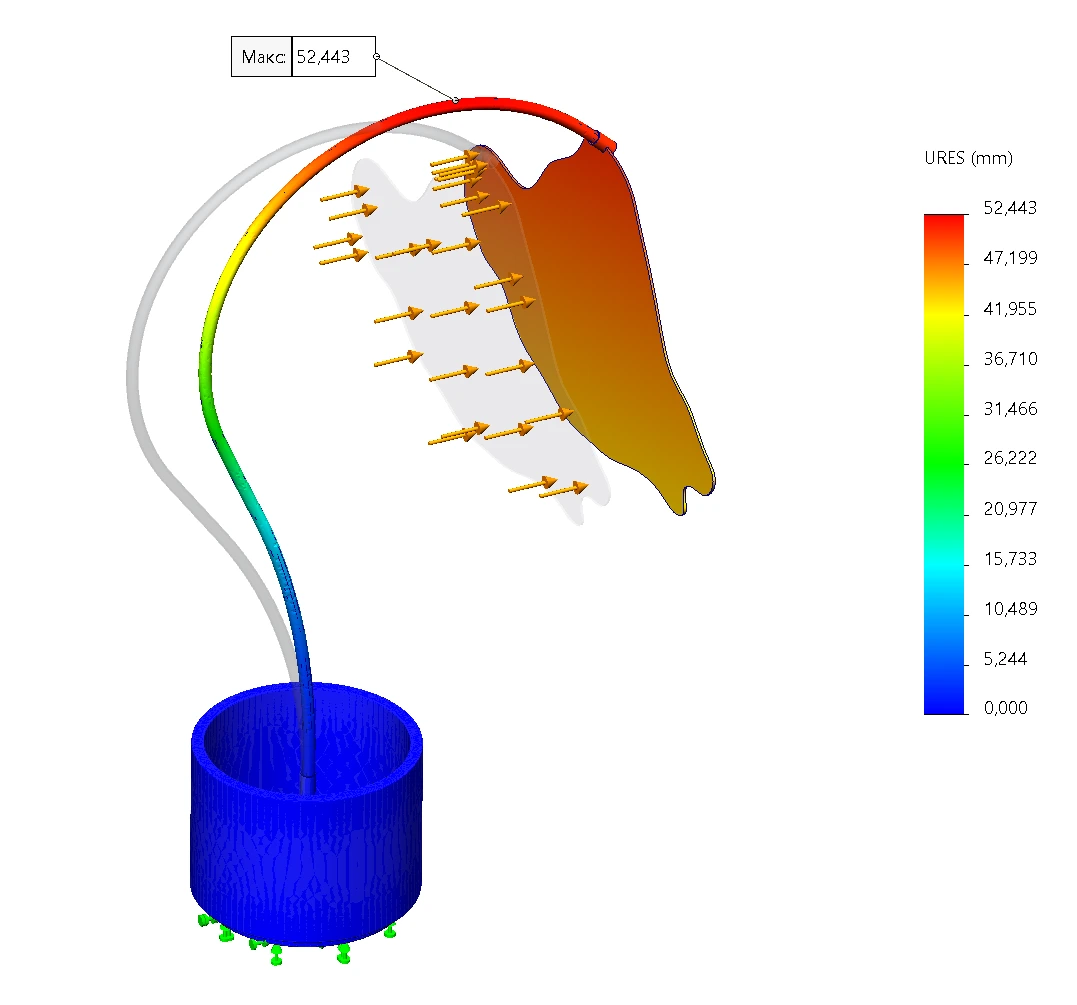

- Прочностные иллюстрации.
- Проверку ветровой устойчивости.
Проект в деталях

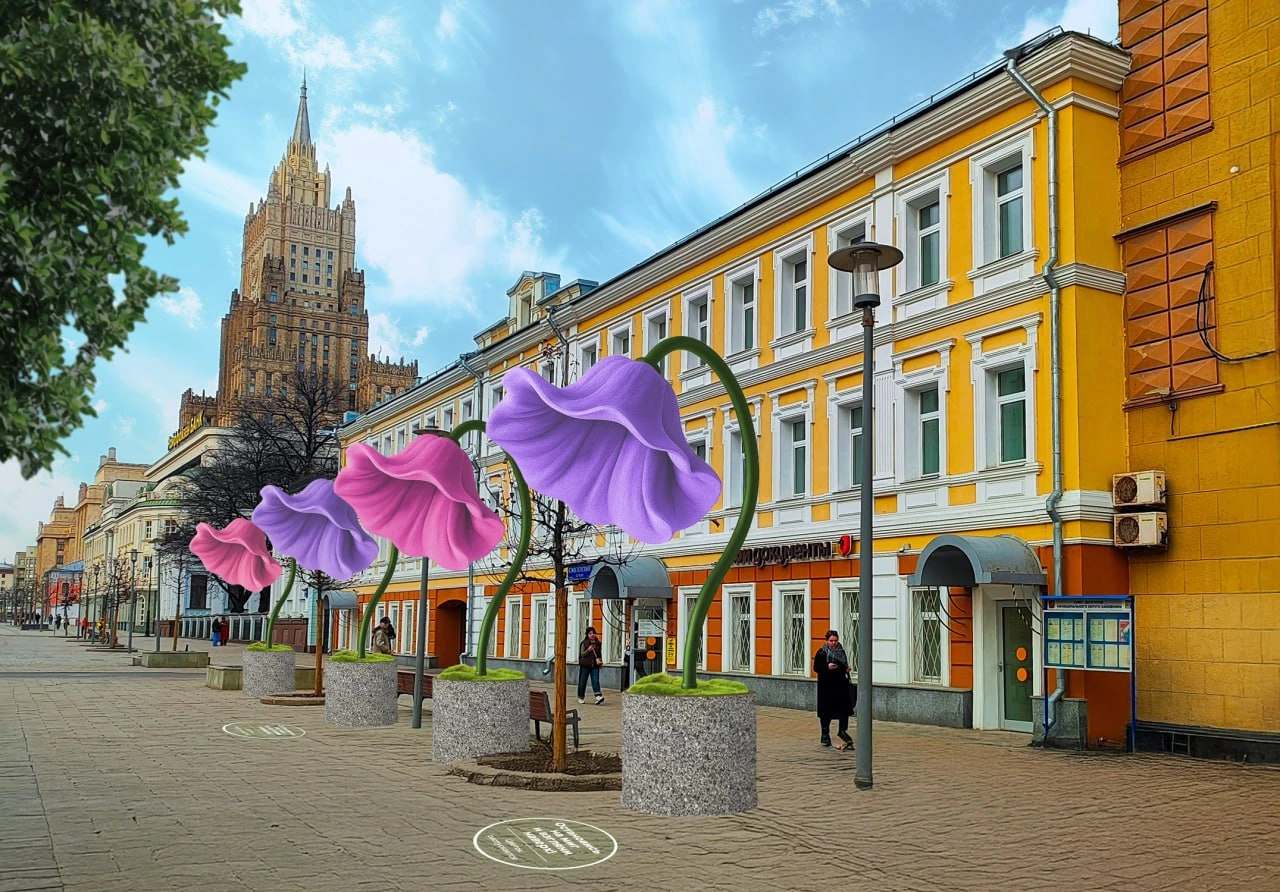

01 / 08Планируемое размещение объекта исследования.
Проверка относится к геометрии, массе основания и ветровым условиям исходного расчёта. Малый запас в отдельных сценариях нельзя переносить на иные нагрузки.
