Подбор сечений и шага ферм ангара

Задача

Найти сочетание сечений и шага ферм, при котором прогоны и фермы удовлетворяют требованиям по прочности и прогибам.

Решение

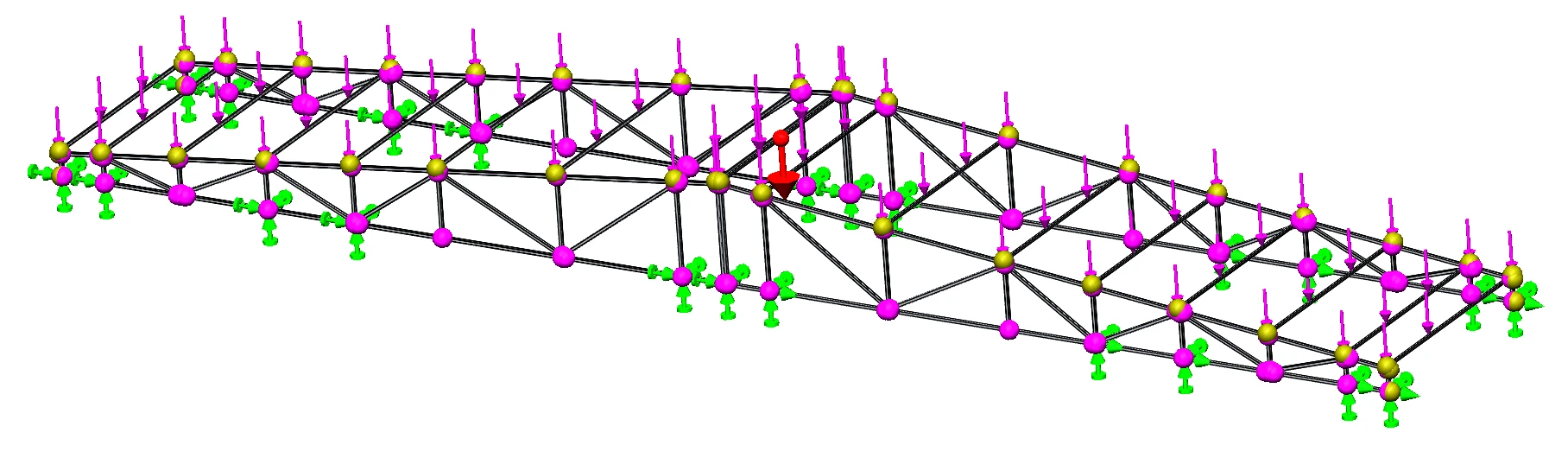

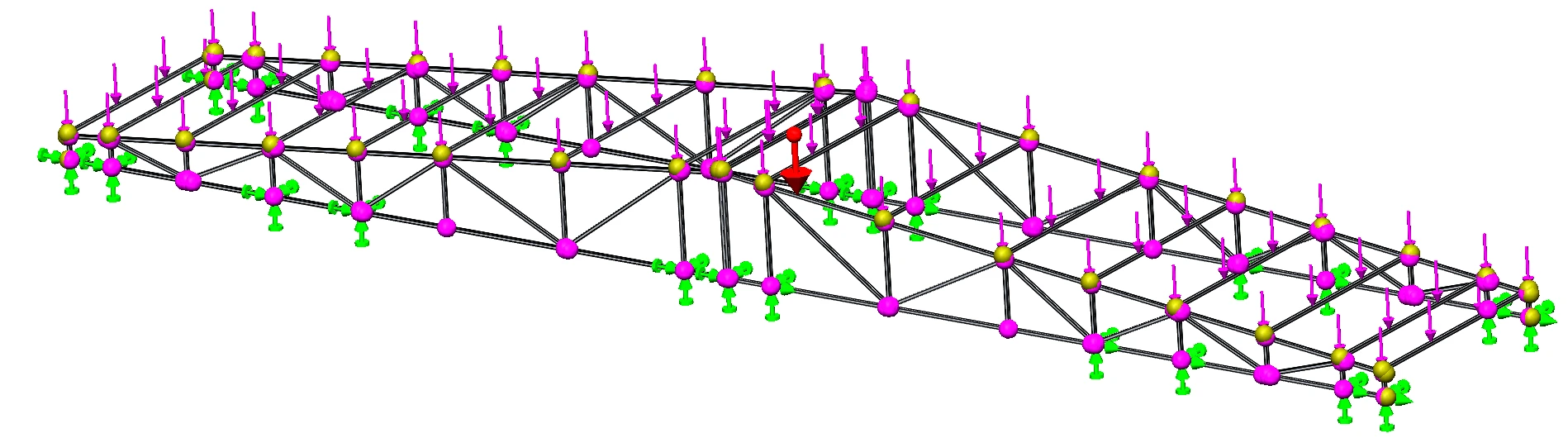

Последовательно изменяли профиль прогонов, сечения поясов и расстояние между фермами. Сравнивали работу секции под снегом и собственным весом, фиксируя ограничения каждого варианта.

Результат

Исследование показало, что увеличение толщины профилей не всегда решает проблему прогиба. В рассмотренной модели уменьшение шага до 3 м дало удовлетворительные результаты по принятым критериям; для более широких пролётов потребовалась дальнейшая проработка.

Что получил заказчик

• Сравнение вариантов секции.

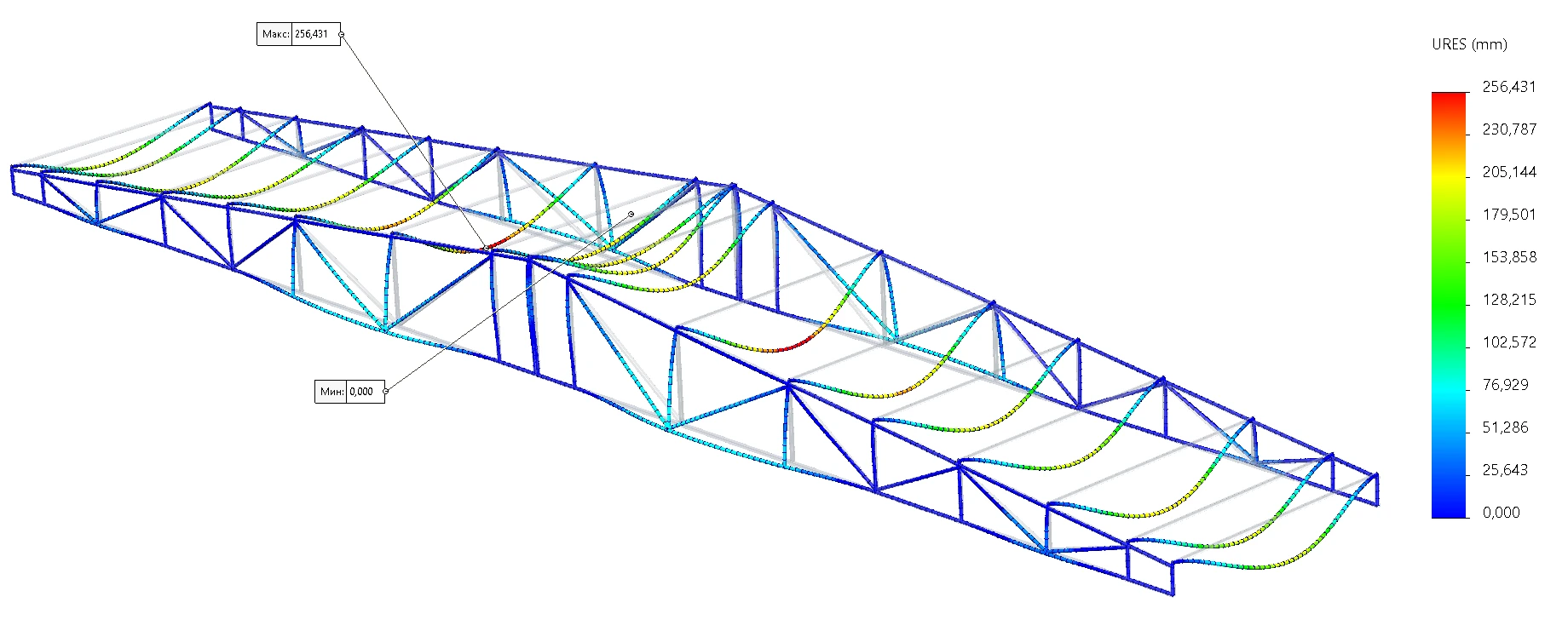

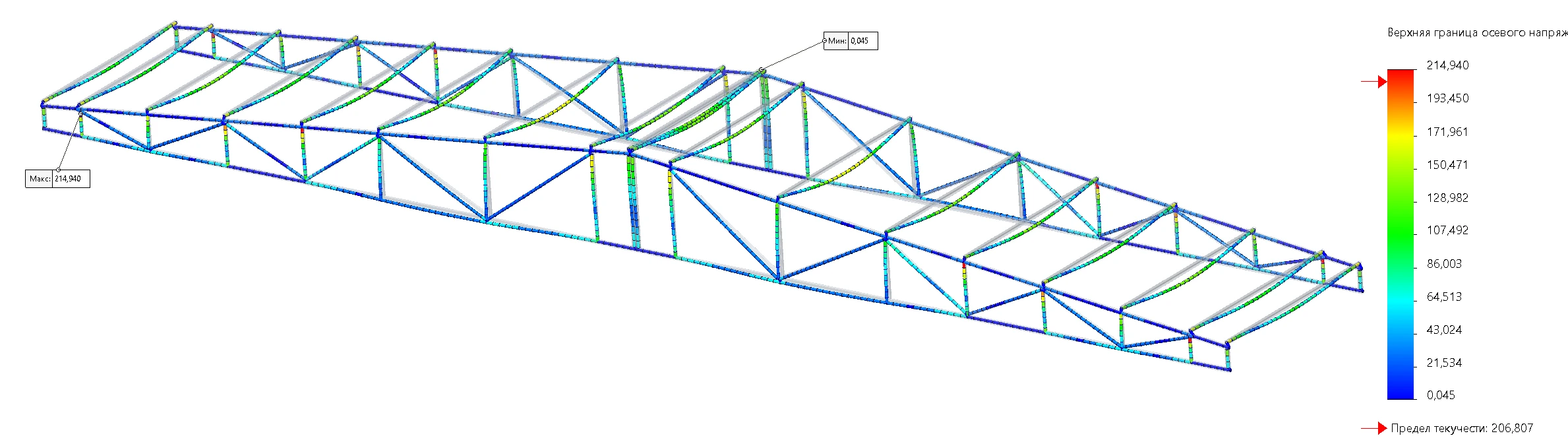

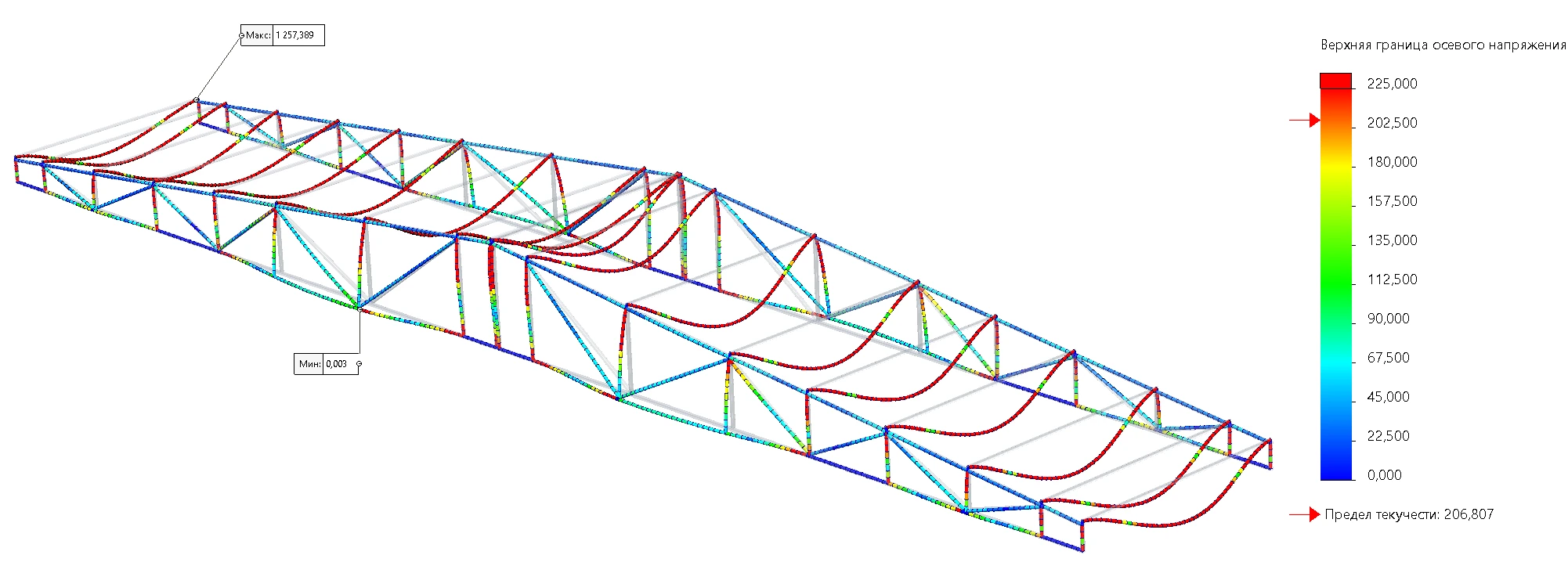

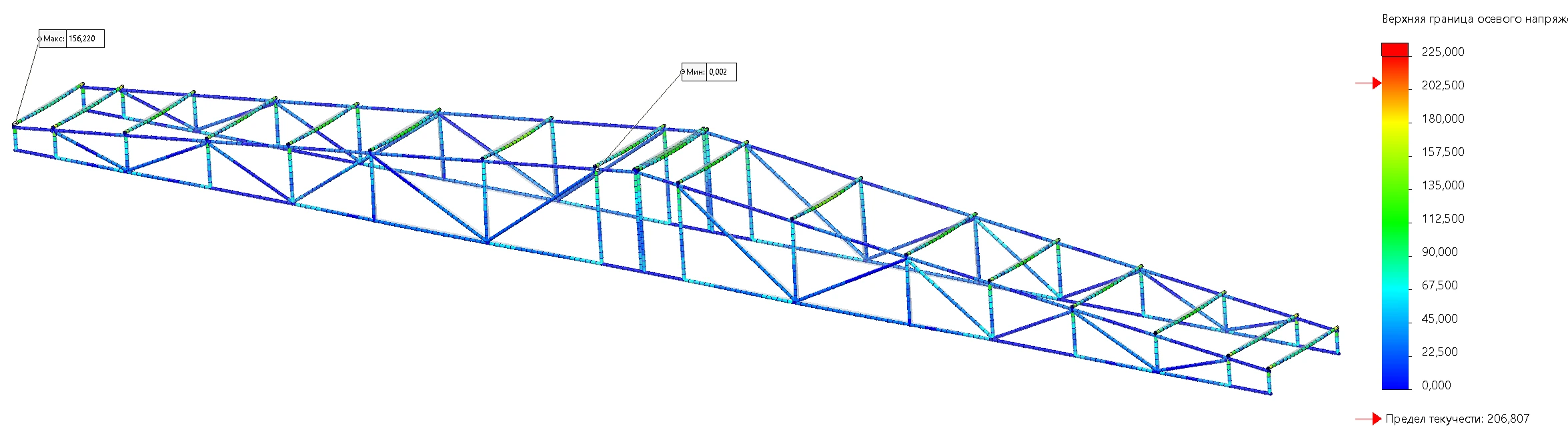

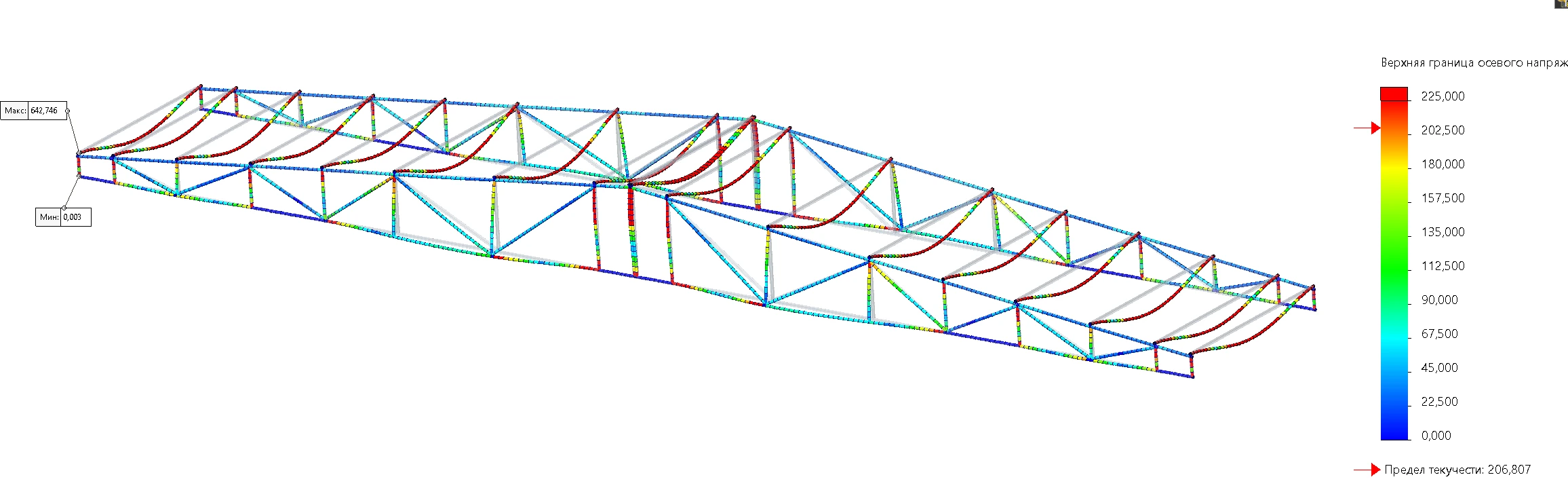

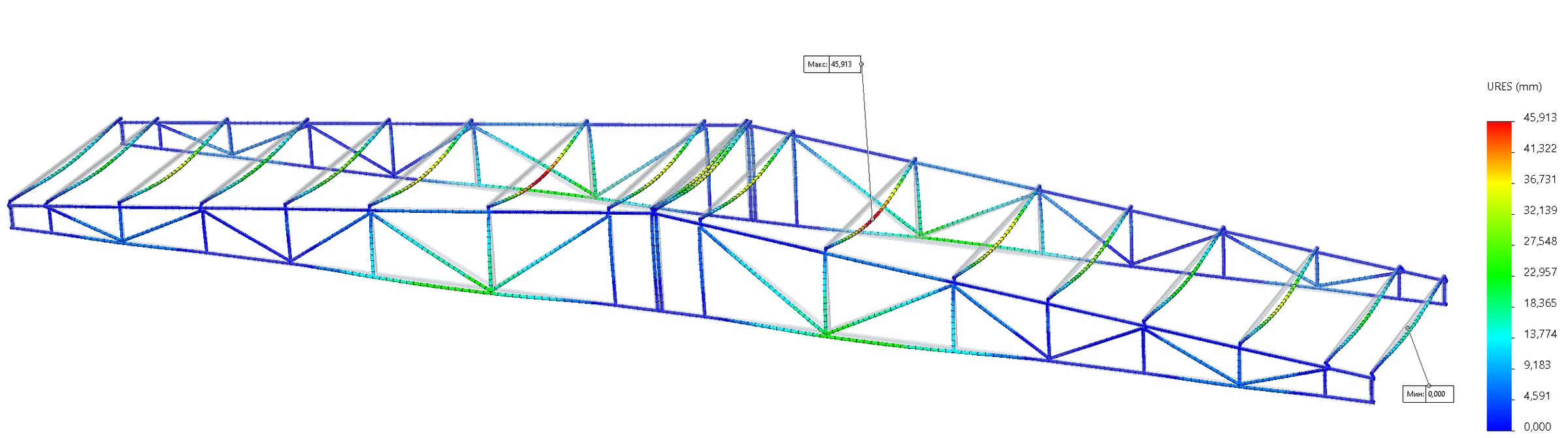

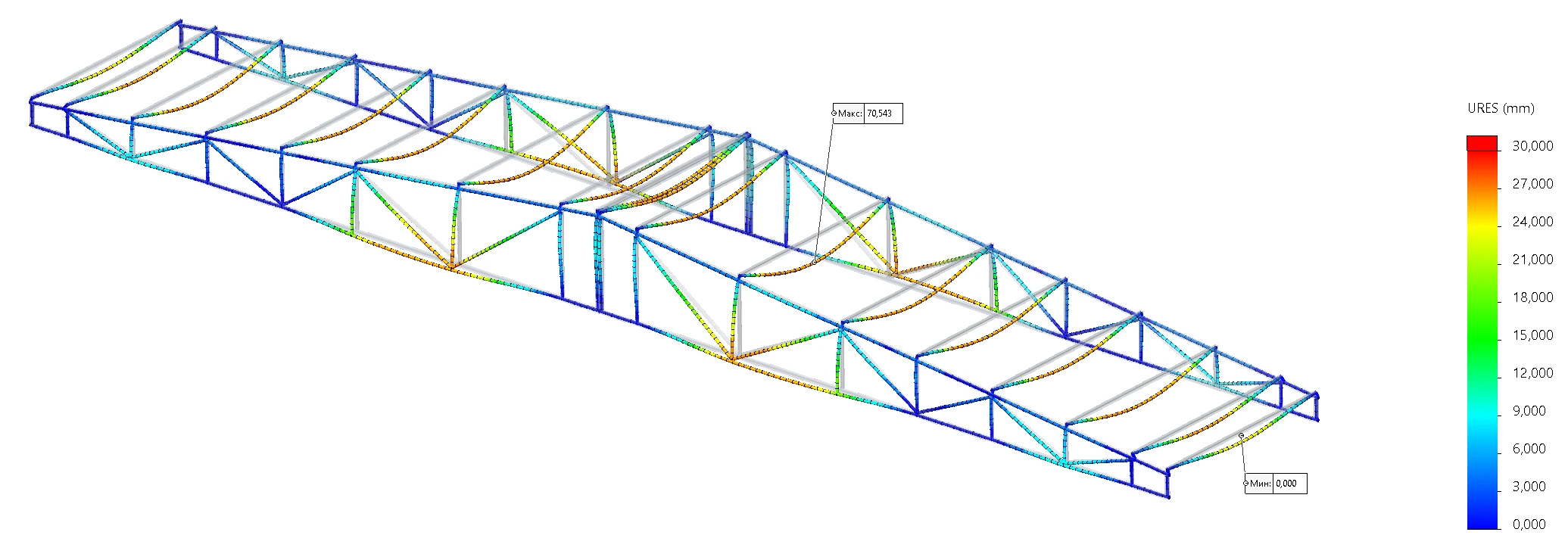

• Карты прогибов и напряжений.
• Направления изменения шага и сортамента.
