Задача
В ангаре размером 50 × 30 м планировалось разместить дополнительные инженерные коммуникации. Требовалось оценить, как новая нагрузка повлияет на каркас и его узлы.
Решение

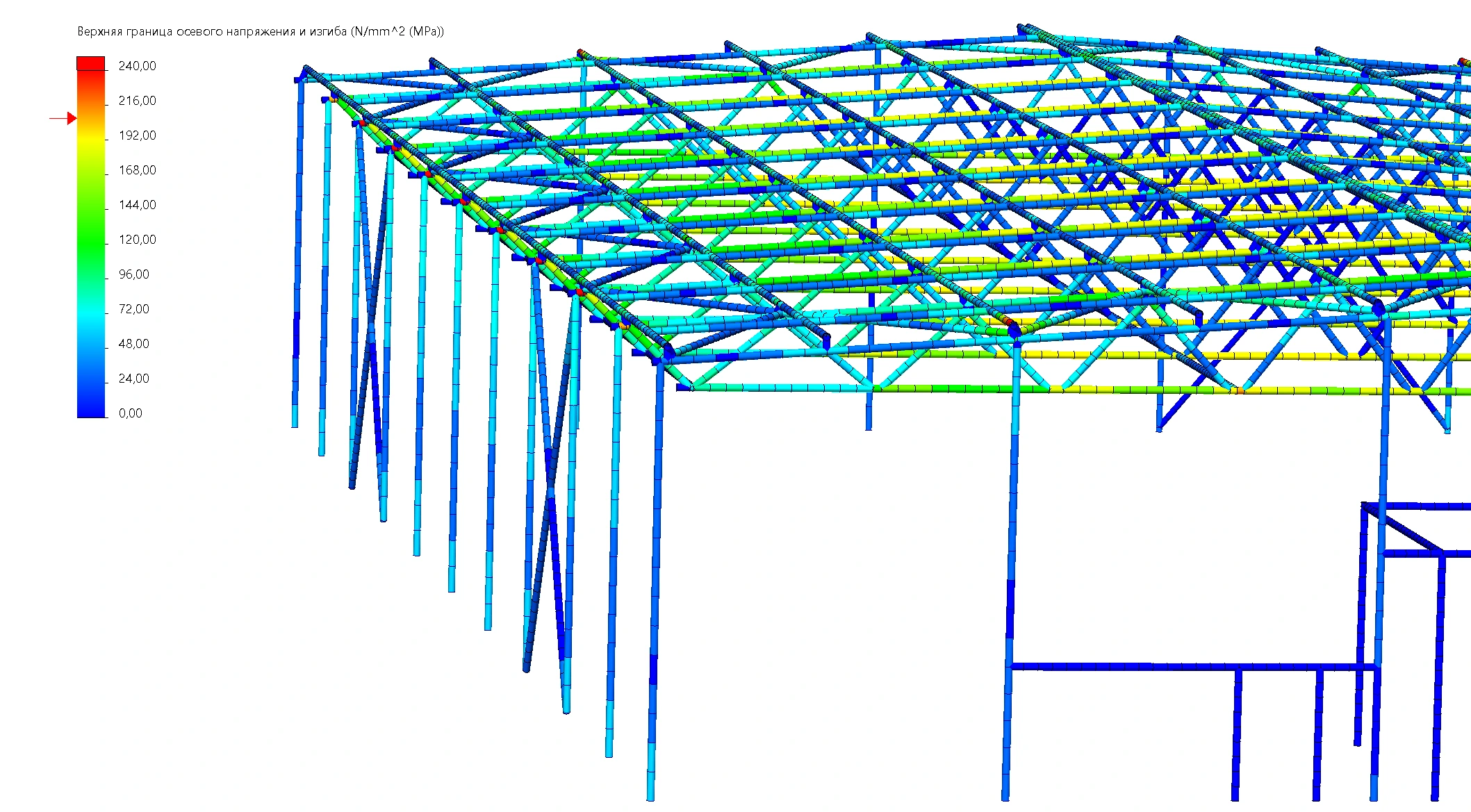

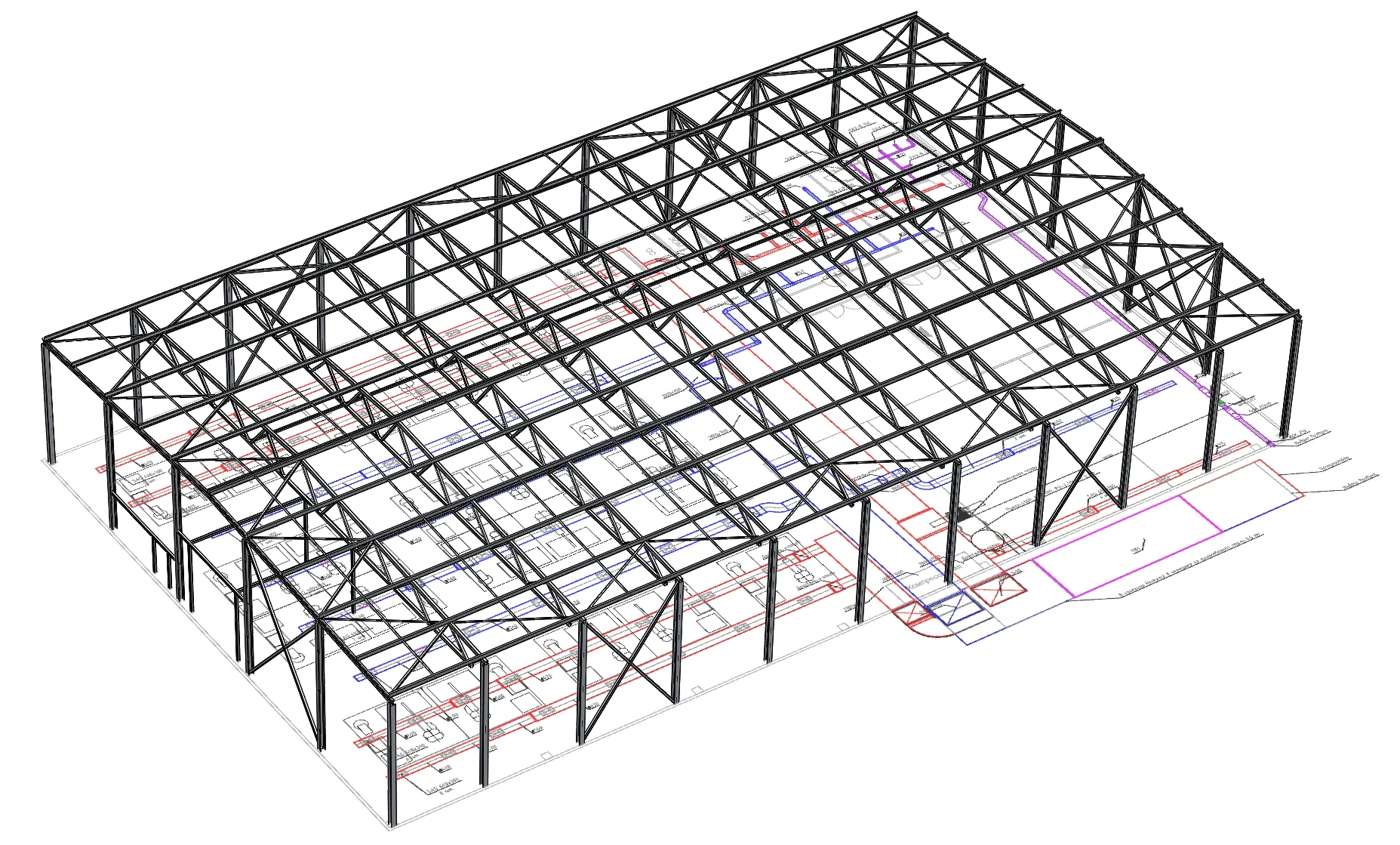

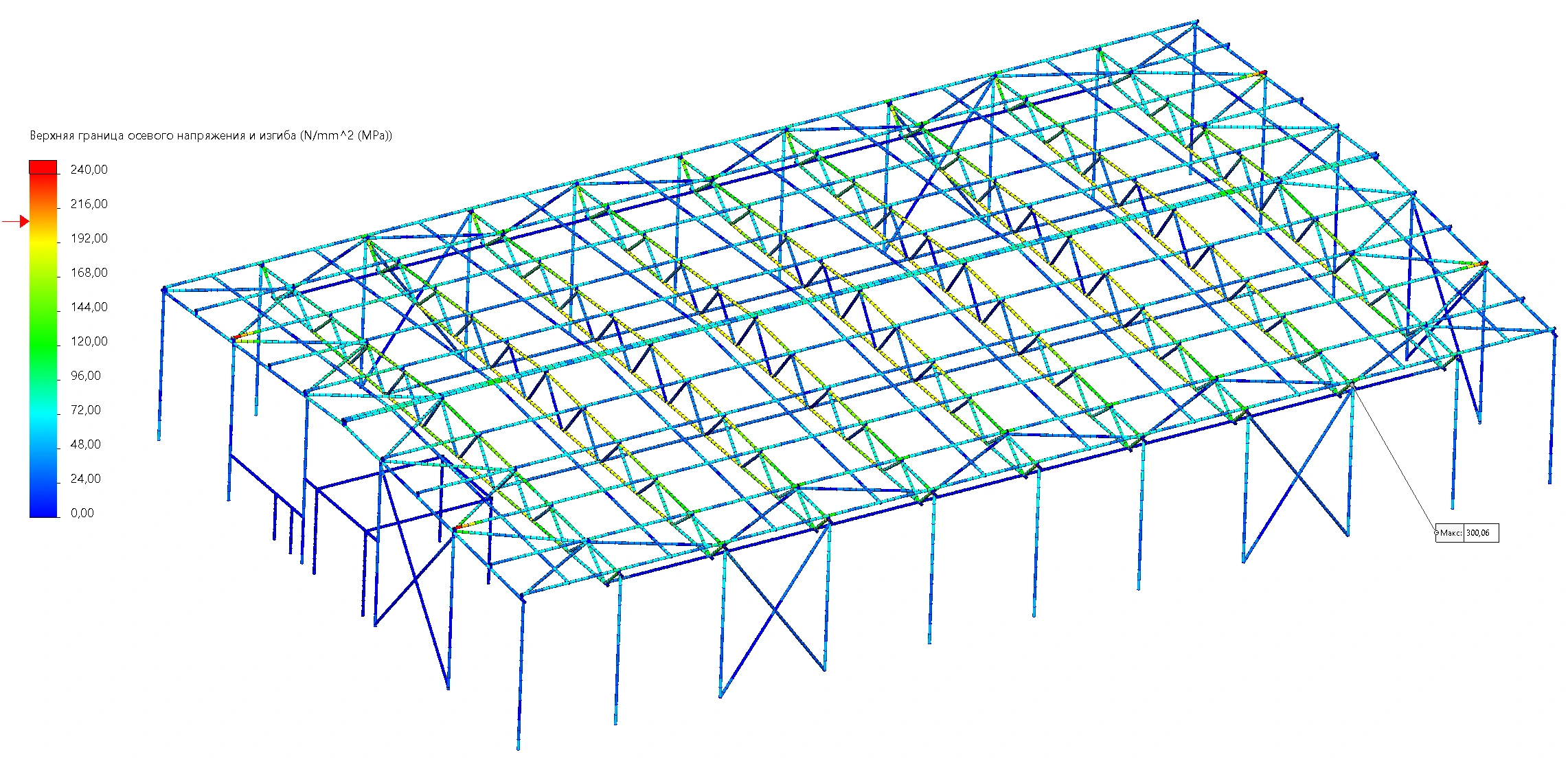

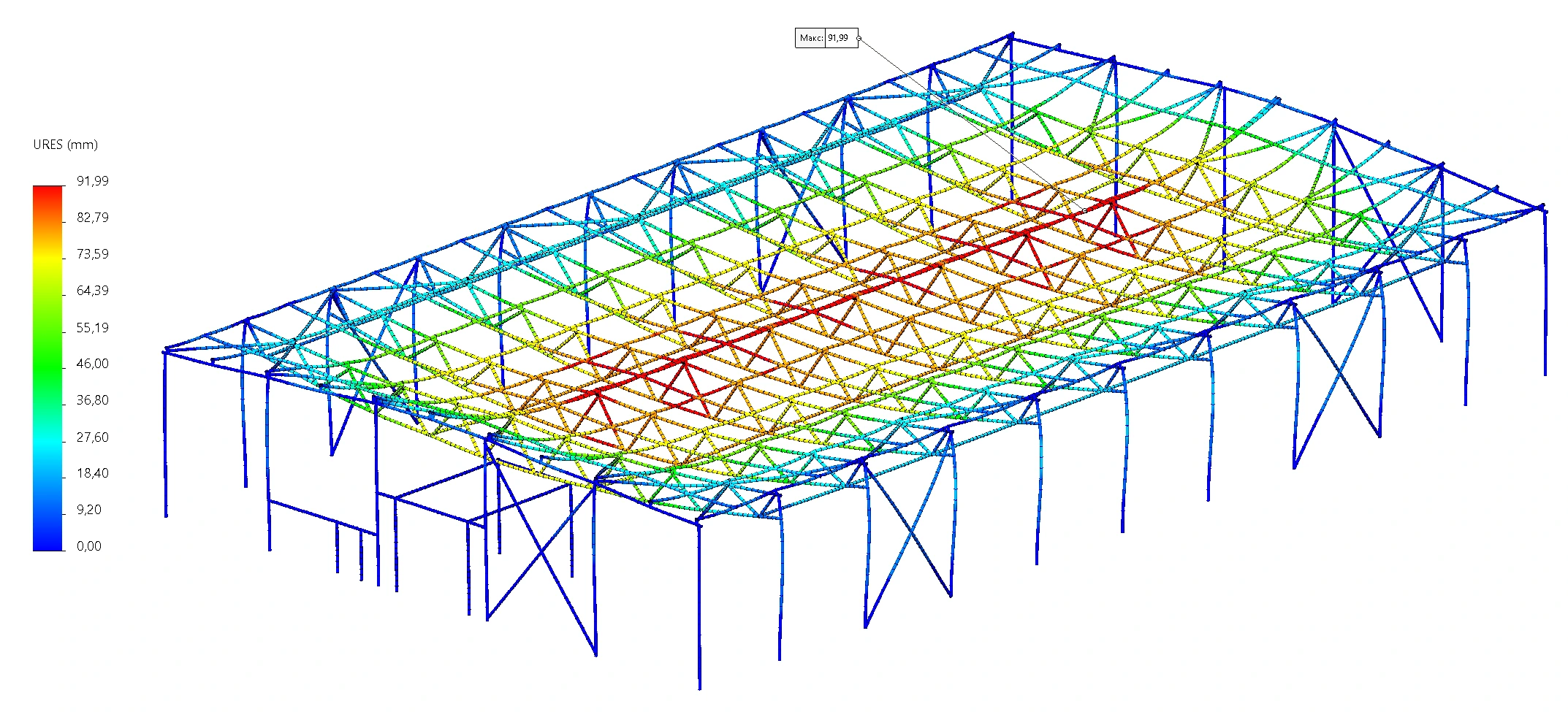

Подготовили пространственную расчётную модель и исследовали напряжения и перемещения элементов. Выявили критическую зону в сопряжении колонны с фермой.

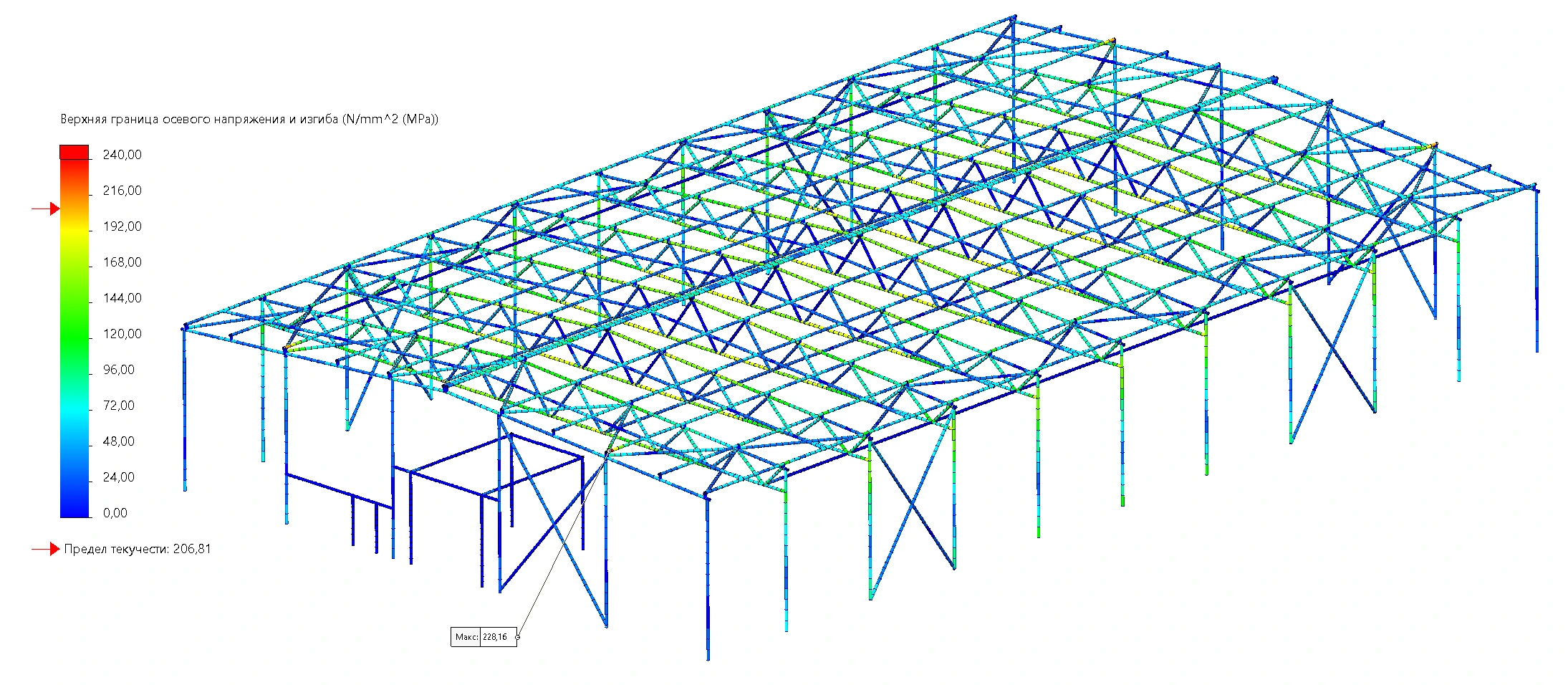

Предложили продлить нижний пояс фермы профилем 140 × 6 до колонн и выполнили повторный расчёт изменённой схемы.
Результат
Заказчик получил решение по усилению с расчётным сравнением исходной и изменённой схем. Это позволяет учитывать дополнительную нагрузку при дальнейшей проработке и согласовании конструкции.
Что получил заказчик
- Расчёт каркаса с дополнительными нагрузками.
- Выявление критического узла.
- Рекомендация по усилению и результаты повторной проверки.
Проект в деталях

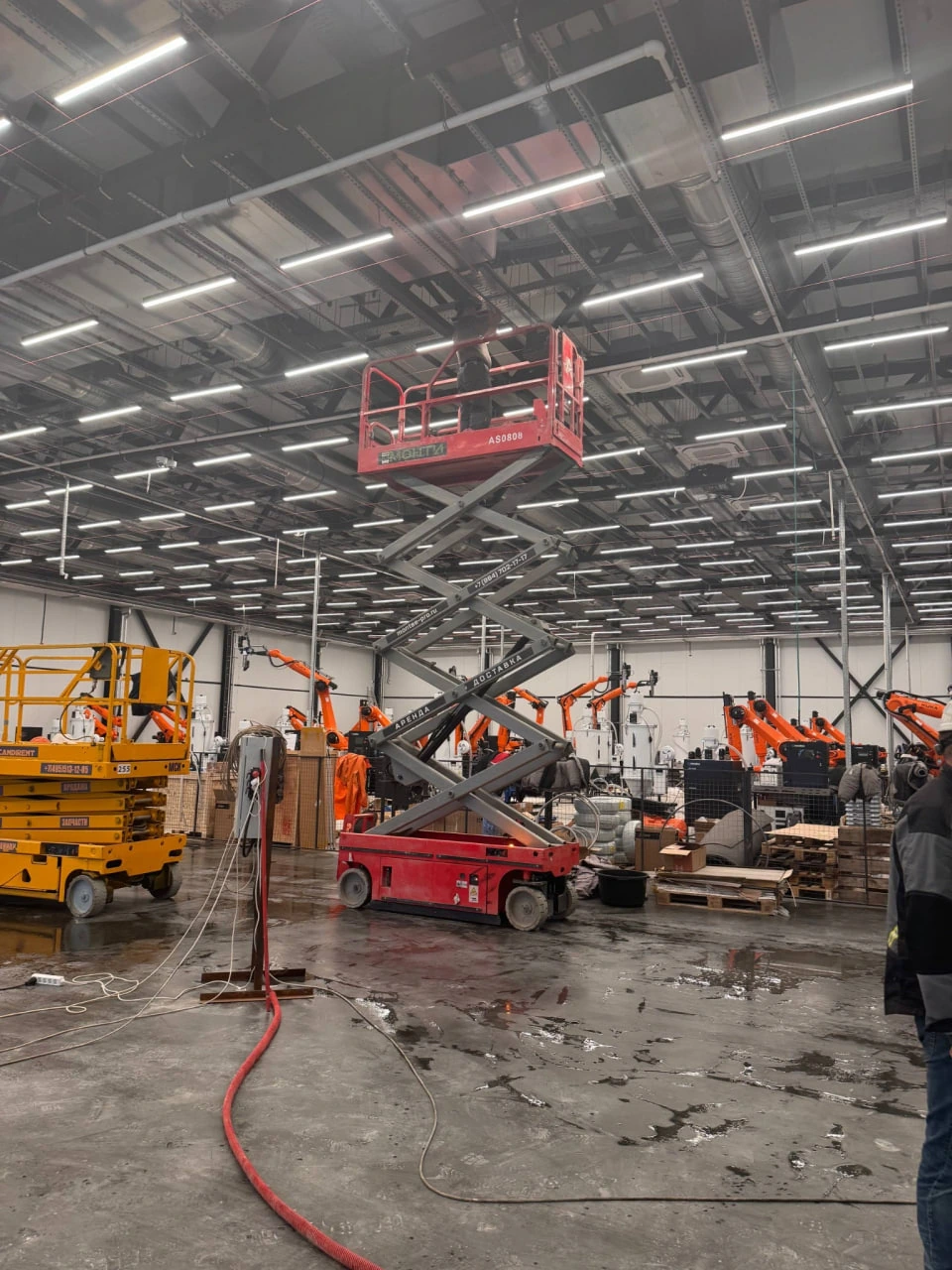

01 / 06Внутренний вид ангара на этапе работ с инженерными коммуникациями.
Результаты относятся к геометрии, опорам и нагрузкам, принятым в отчёте. Реализация усиления требует соответствия рабочему проекту.
