Ангар 100,8 × 30 м: концепция каркаса

Задача

Проработать компоновку ангара и показать заказчику несущую схему, оболочку и основные конструктивные решения.

Решение

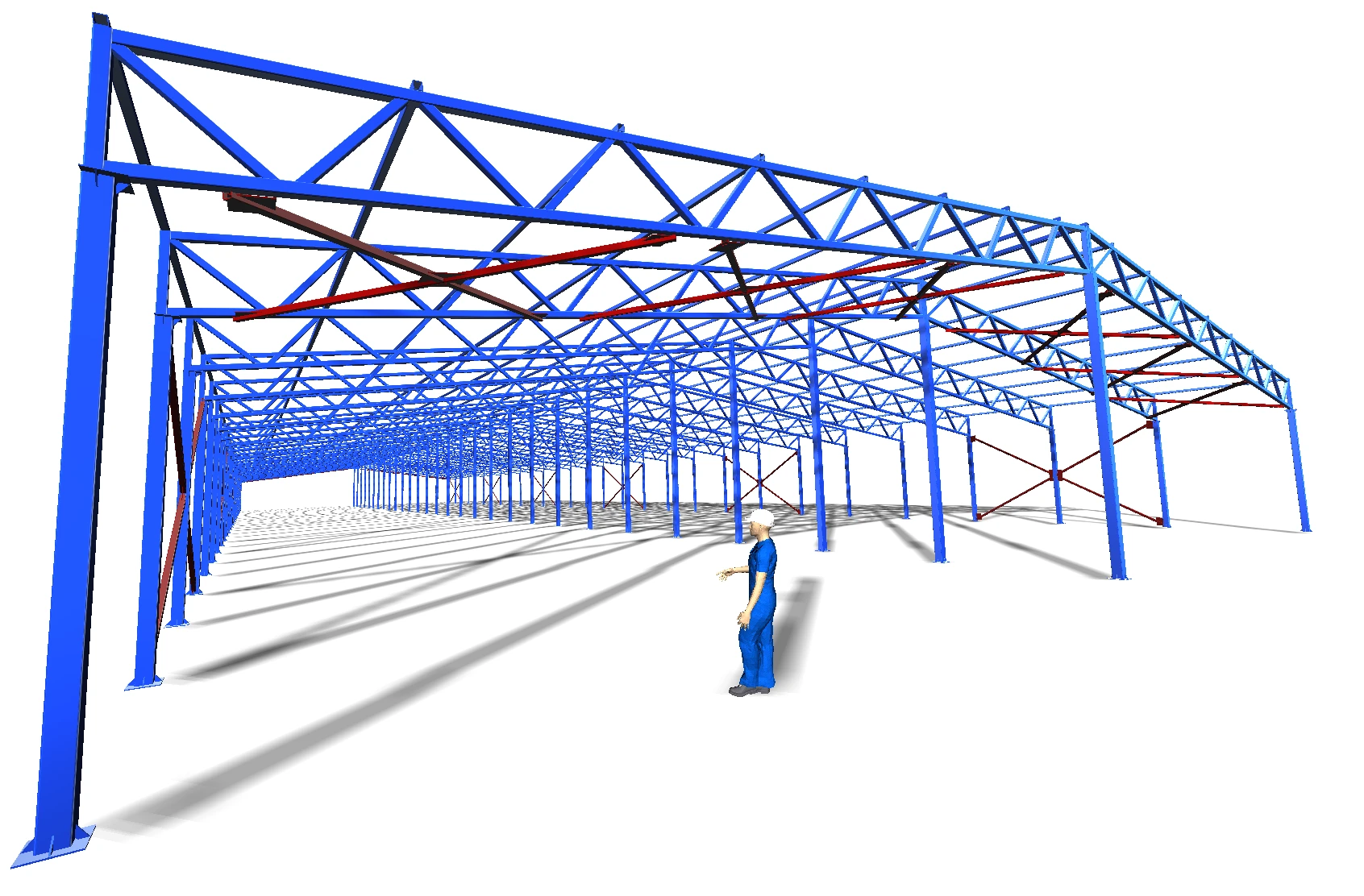

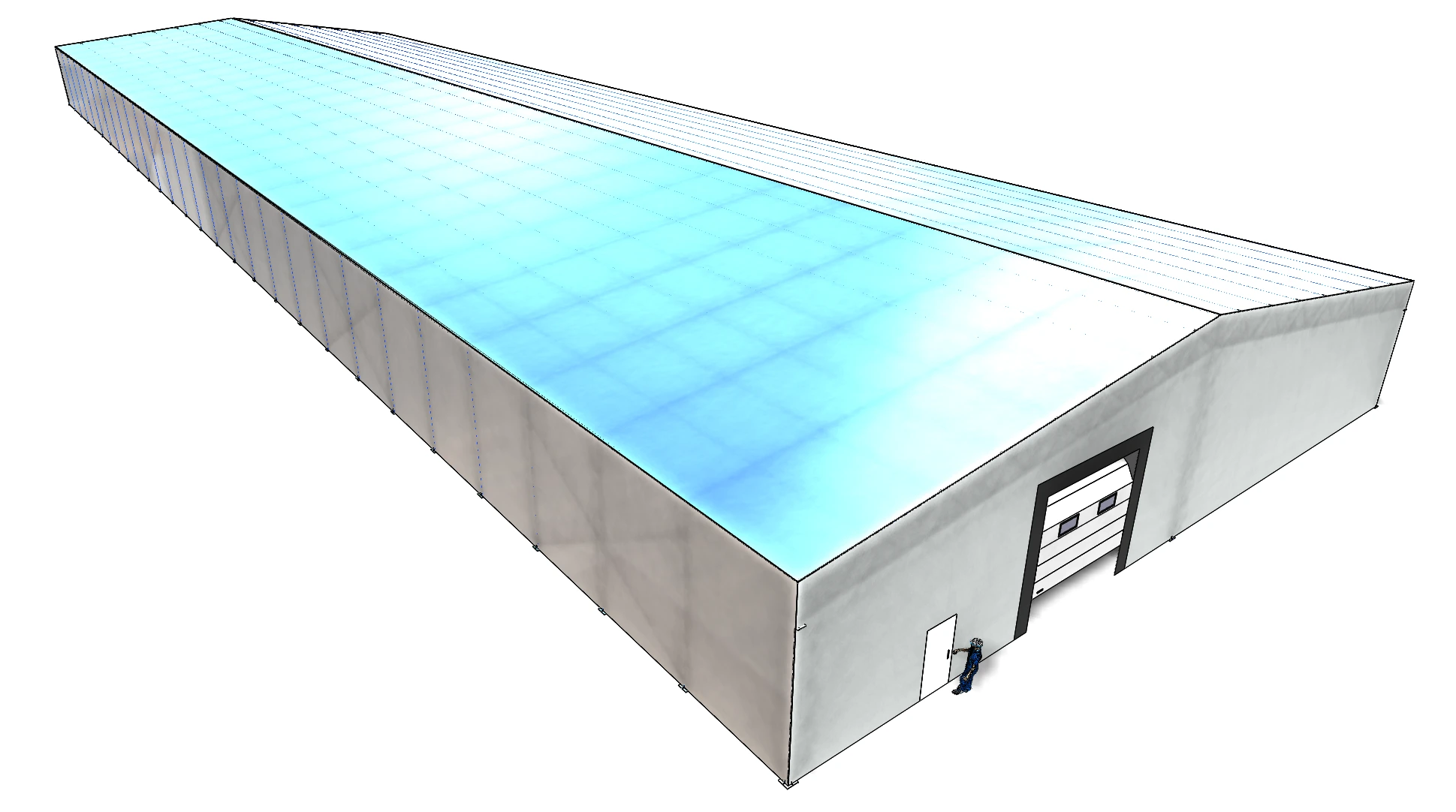

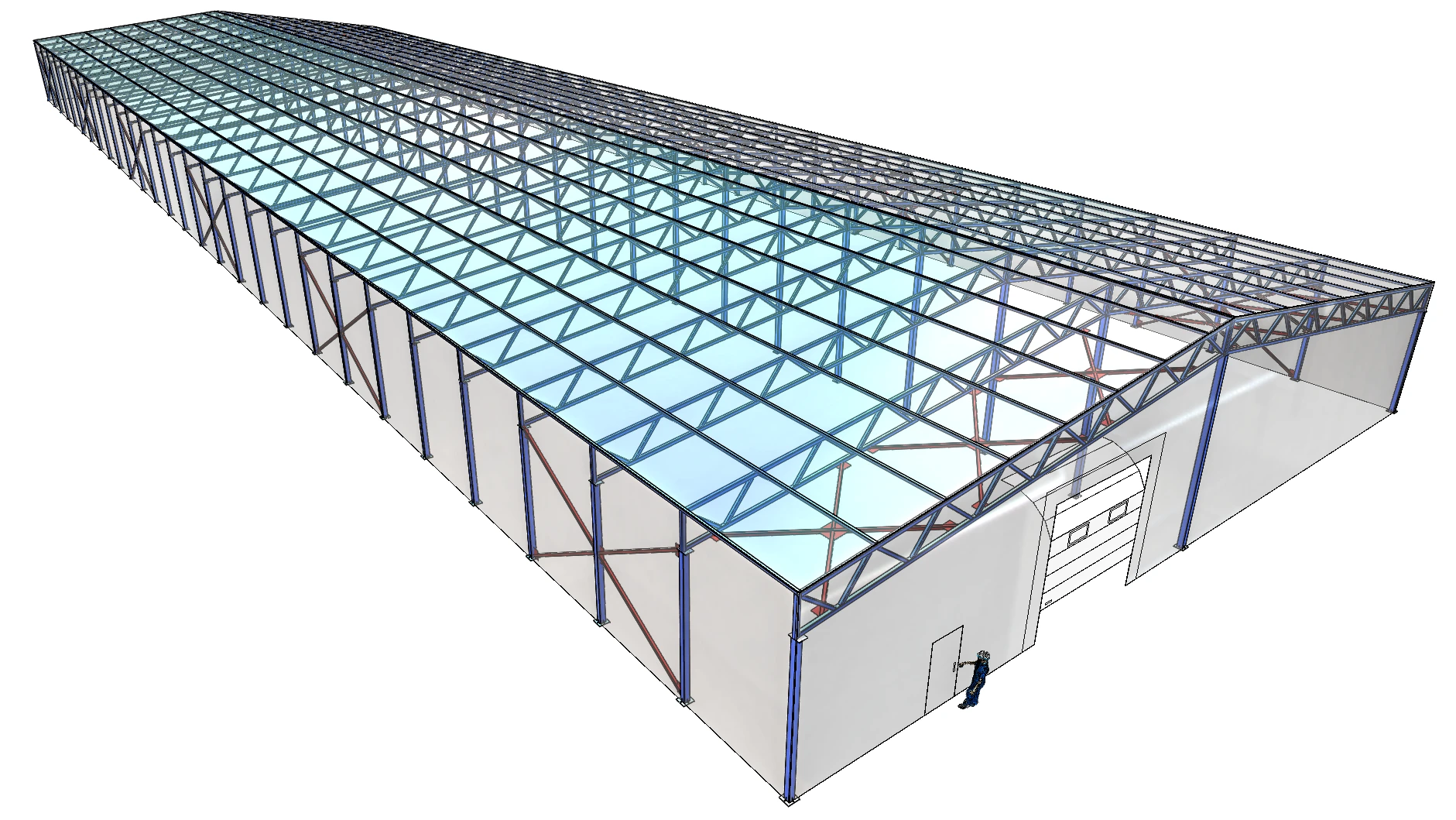

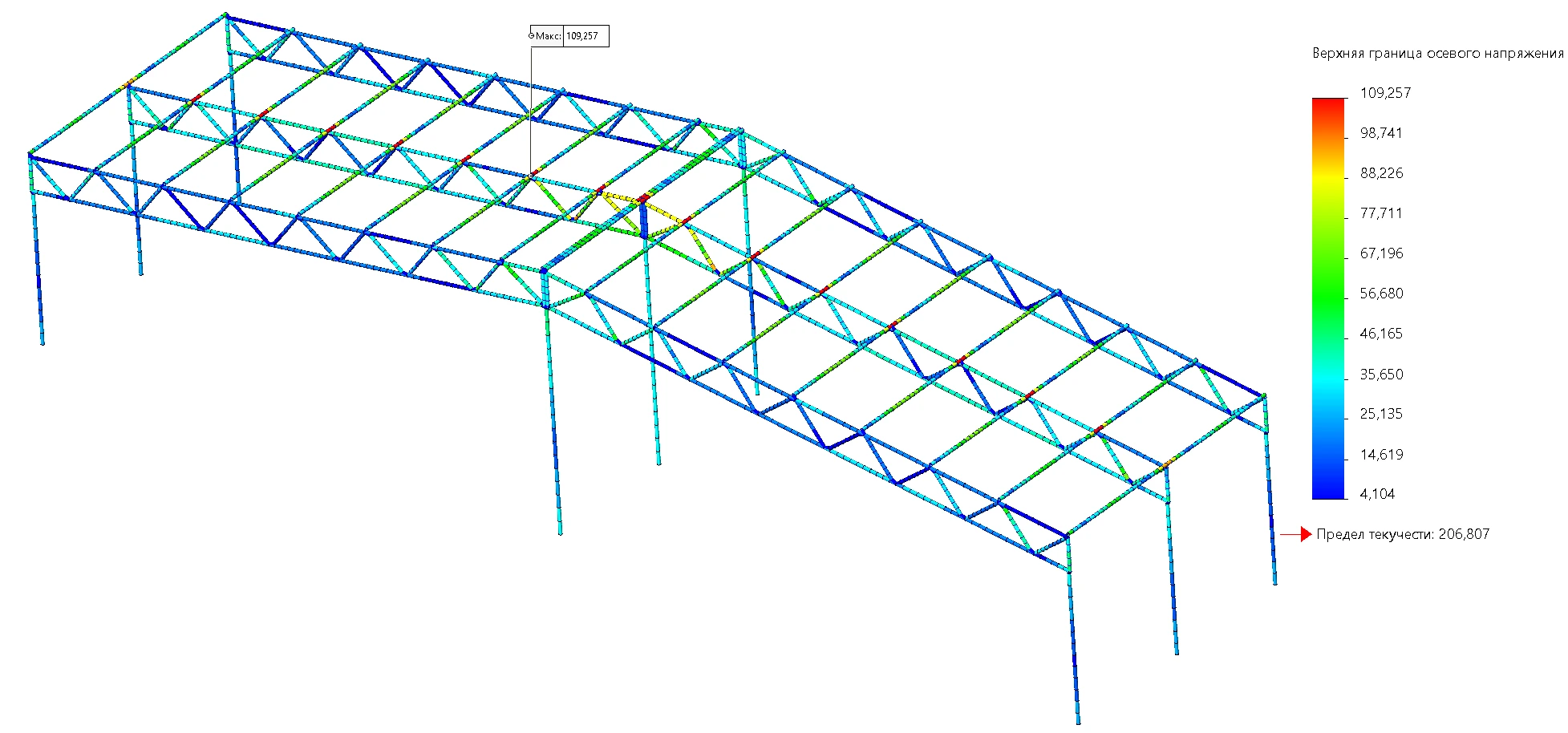

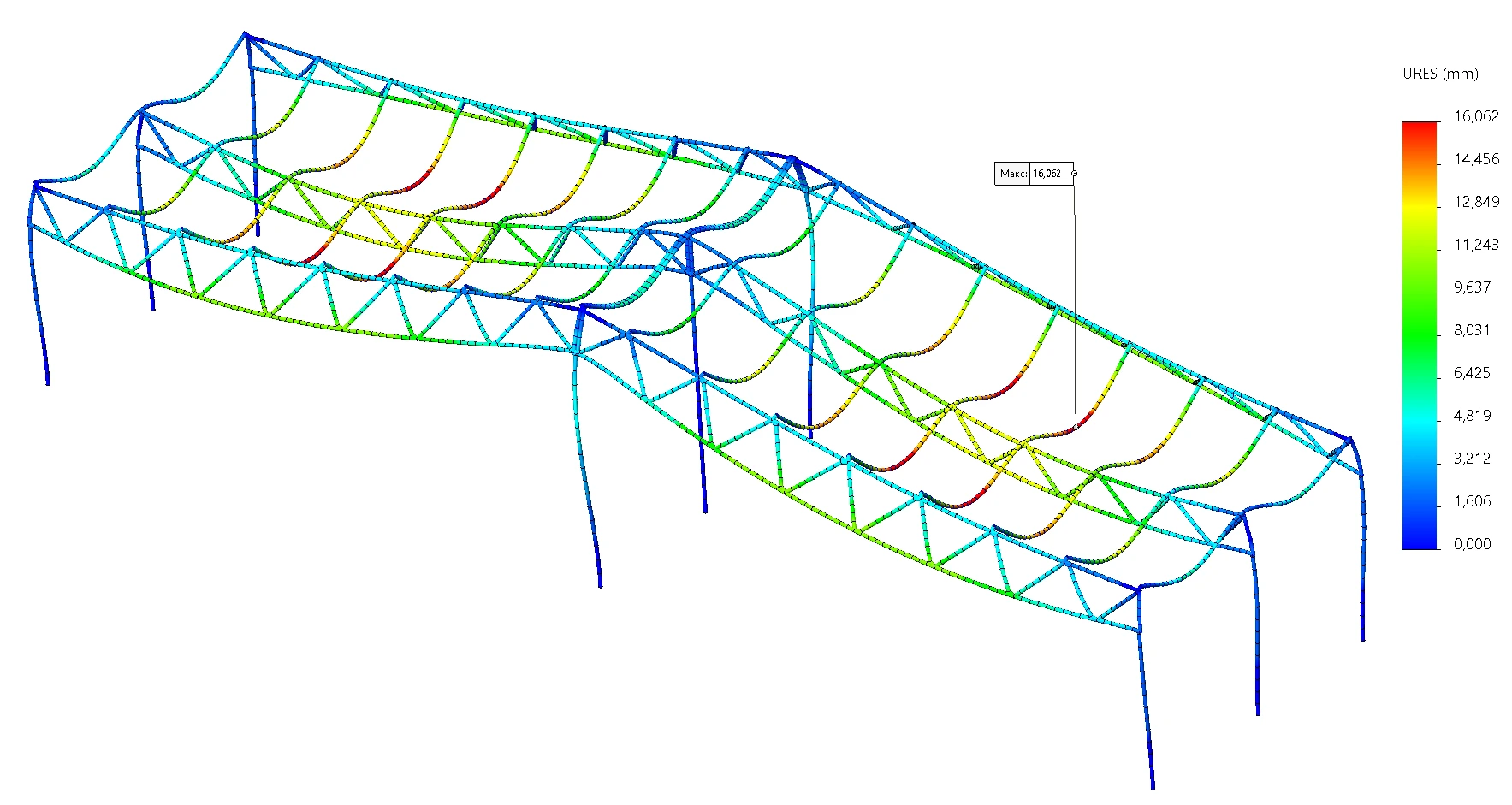

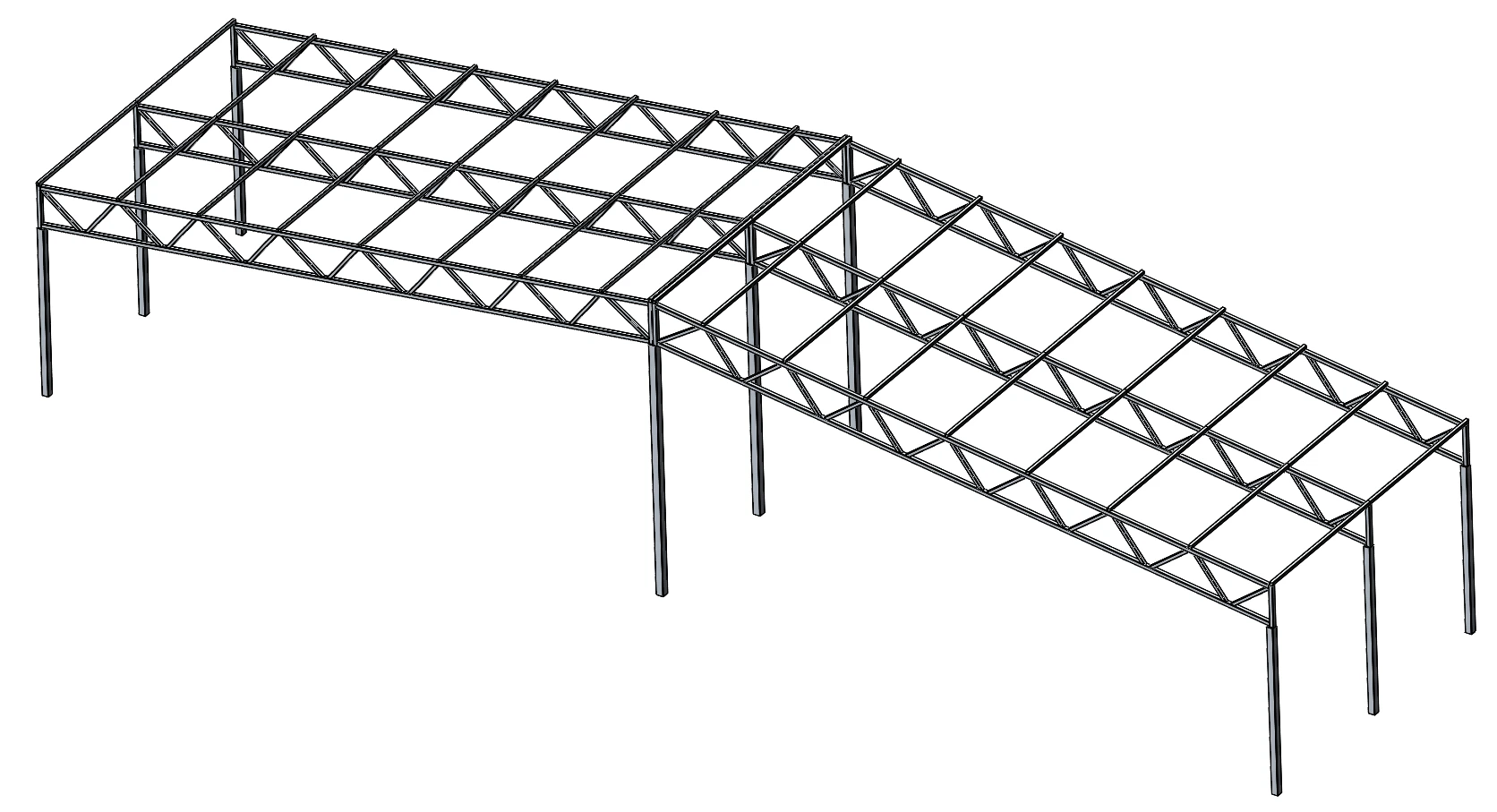

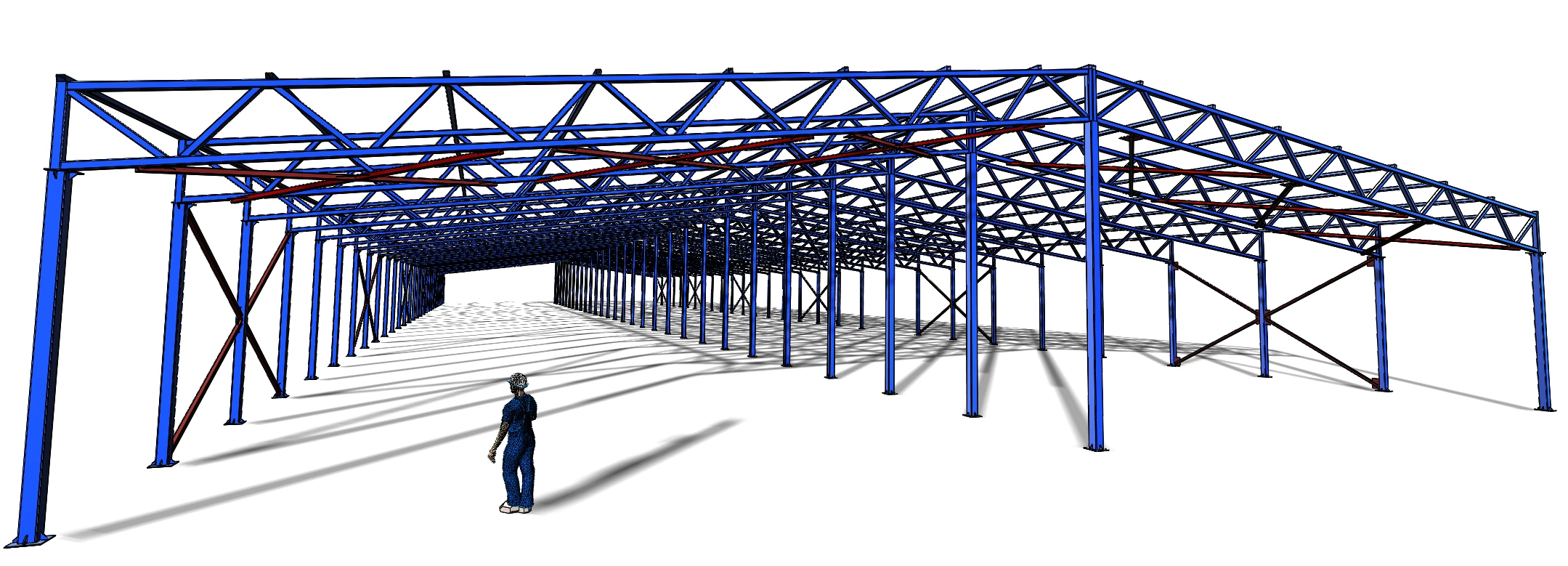

Разработали 3D-представление здания и его каркаса, подготовили виды изнутри и снаружи. Предложение дополнили расчётными иллюстрациями секции под нагрузкой.

Результат

Наглядная модель и предварительная проработка каркаса дали основу для согласования технического задания и дальнейшего проектирования.

Что получил заказчик

• Визуализации здания.
• Несущую схему каркаса.
• Расчётные иллюстрации секции.
