Задача
Представить конструкцию ангара площадью около 1500 м² и согласовать основные решения по каркасу и ограждающим конструкциям.
Решение

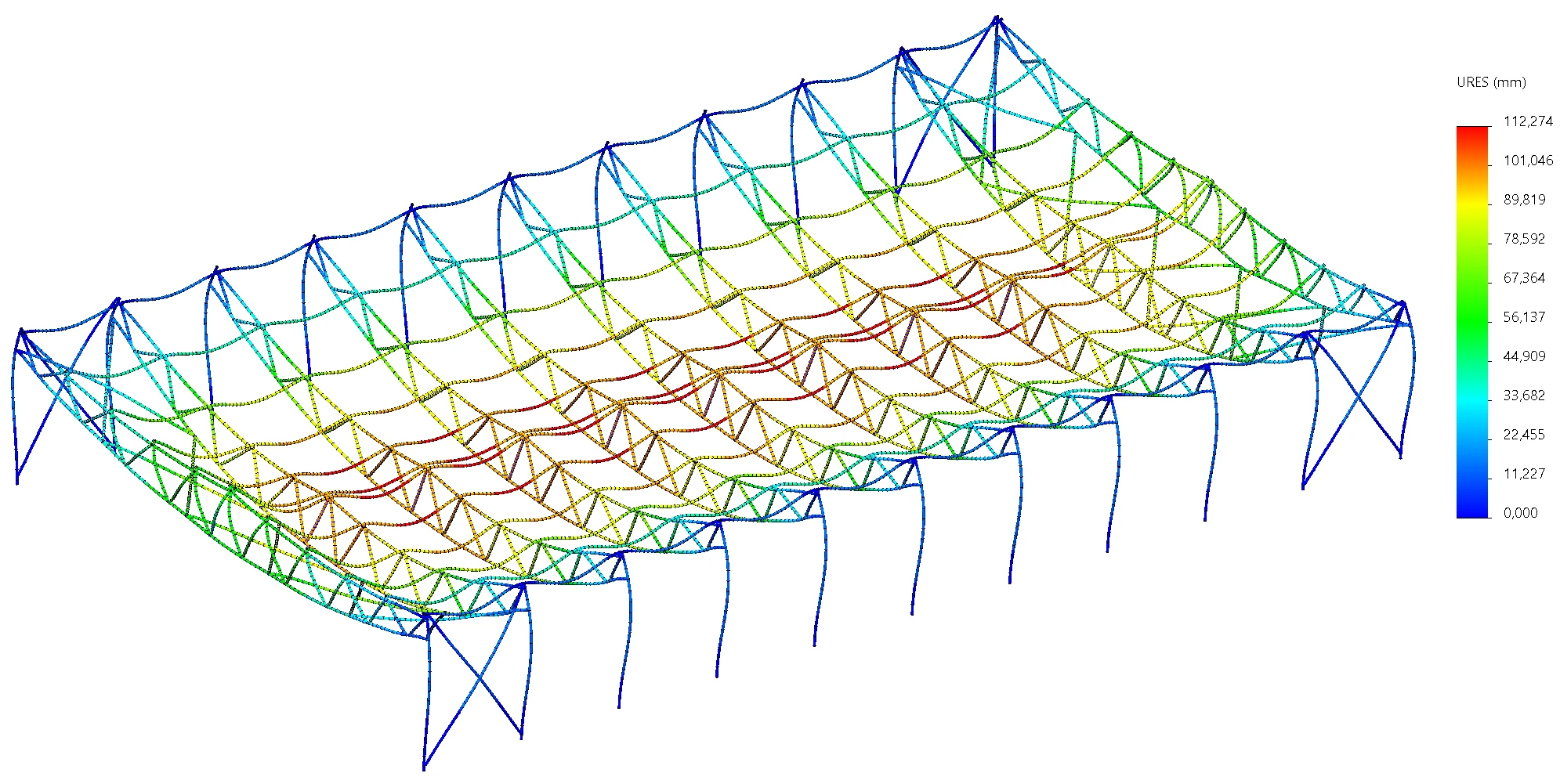

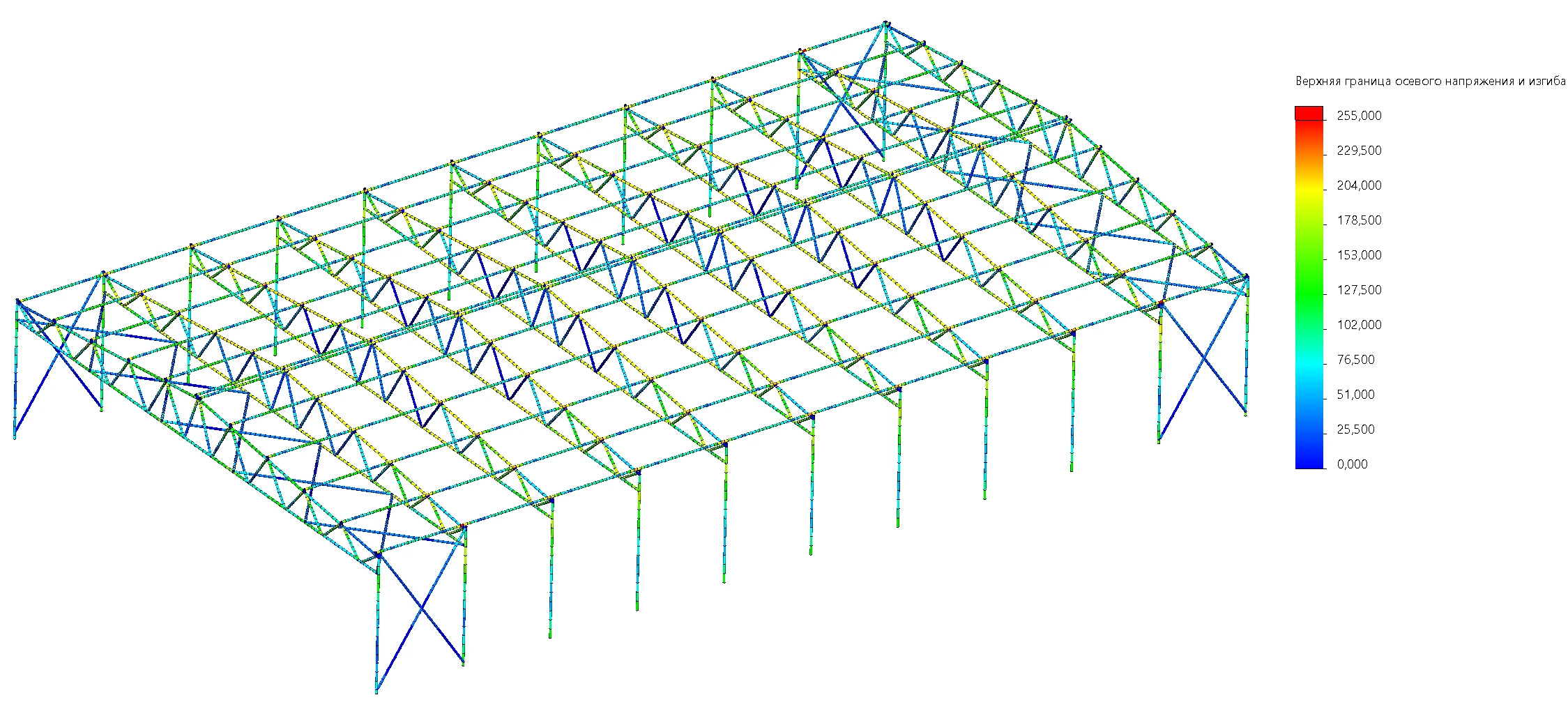

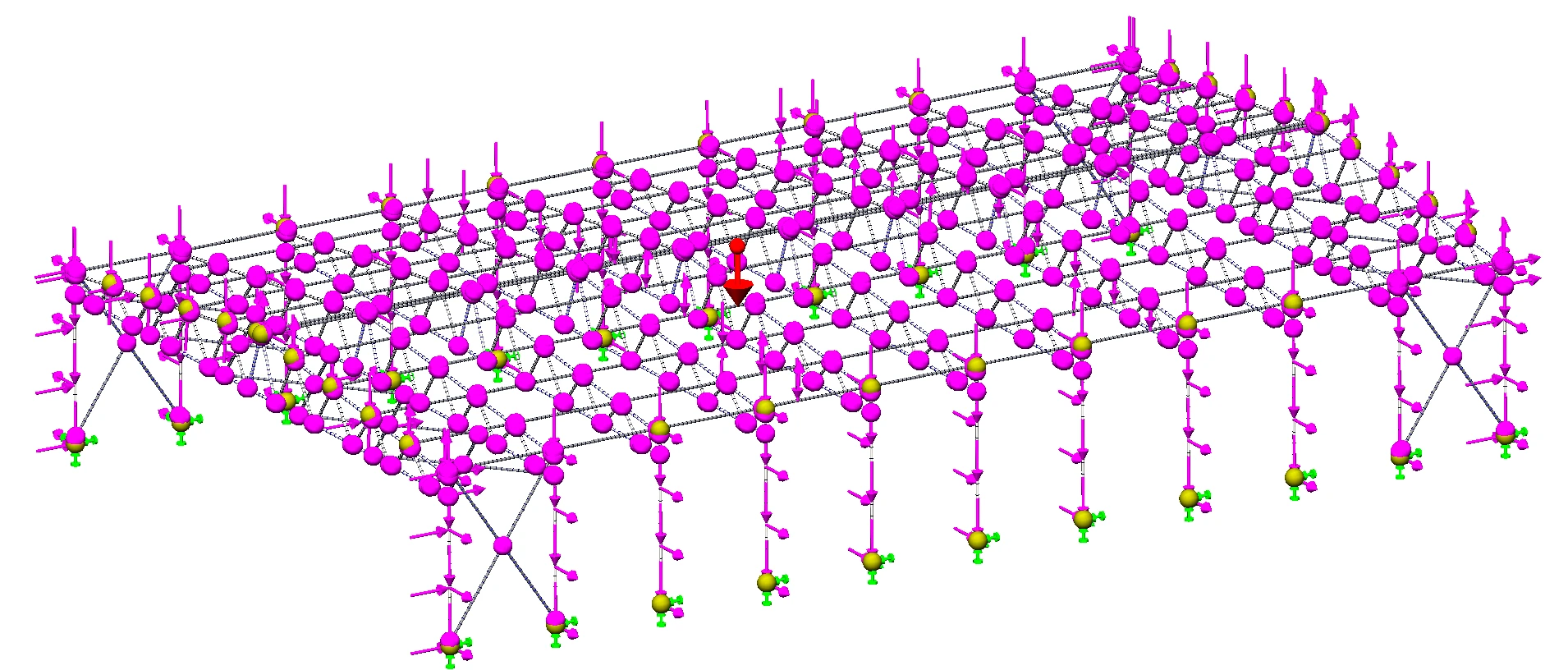

Подготовили пространственную модель, виды фасадов и план, подобрали основные элементы металлокаркаса. В материалах проекта представлены расчётные схемы и иллюстрации напряжений и перемещений.
Результат
Заказчик получил наглядную проектную компоновку и сборочные виды для дальнейшей детализации конструкции. Модель позволяет обсуждать размещение ворот, схему ферм и наружную оболочку до изготовления.
Что получил заказчик

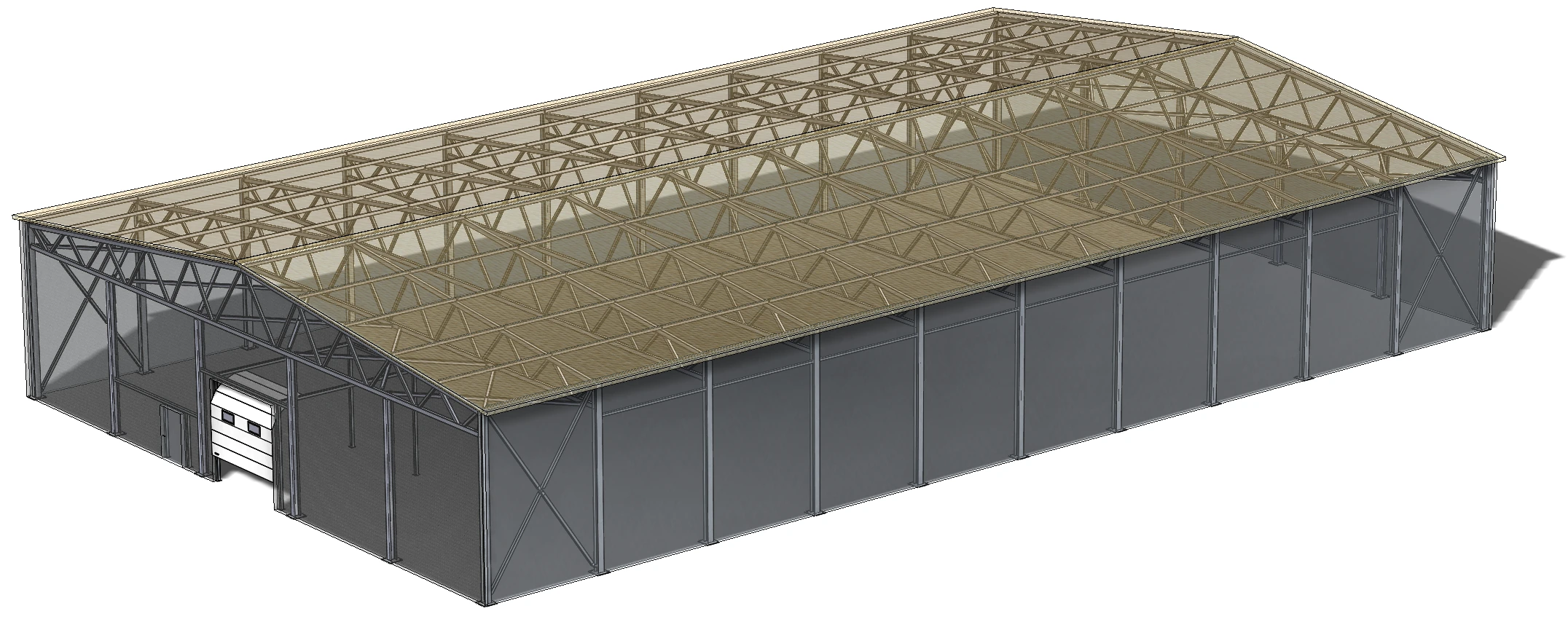

- 3D-компоновку ангара.

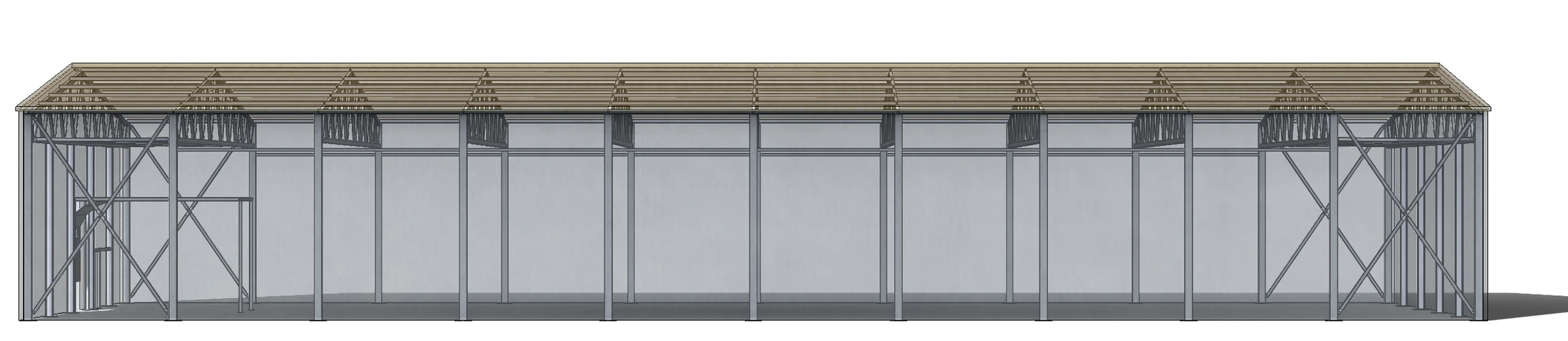

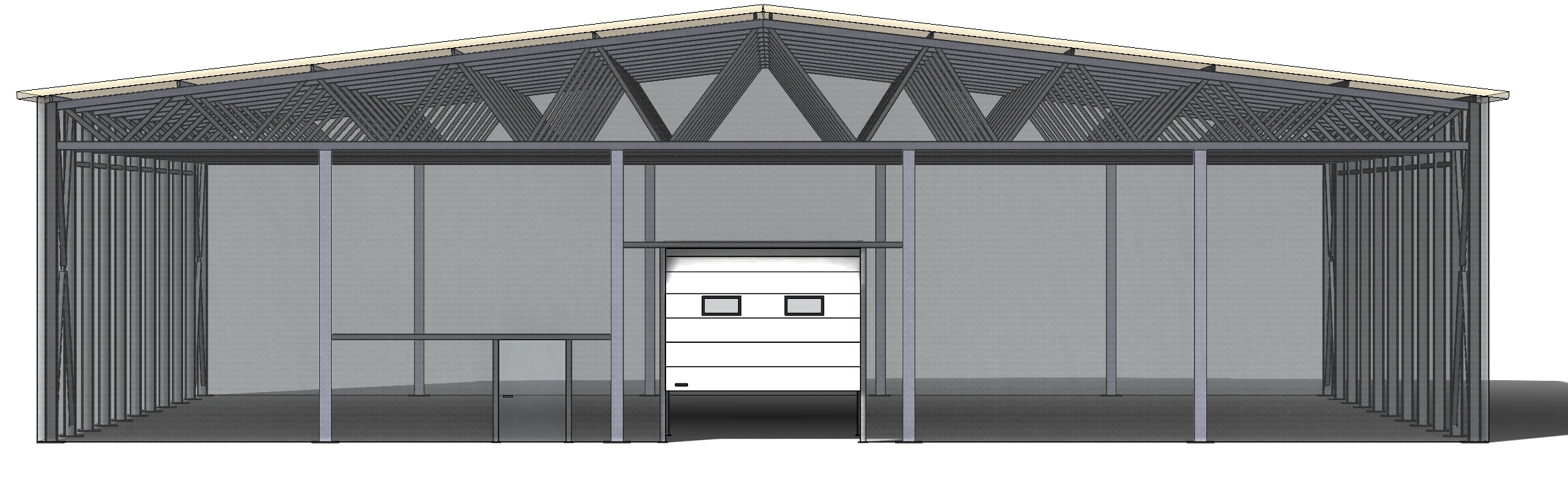

- Общие виды и проекции.
- Предварительные решения по каркасу.
Проект в деталях

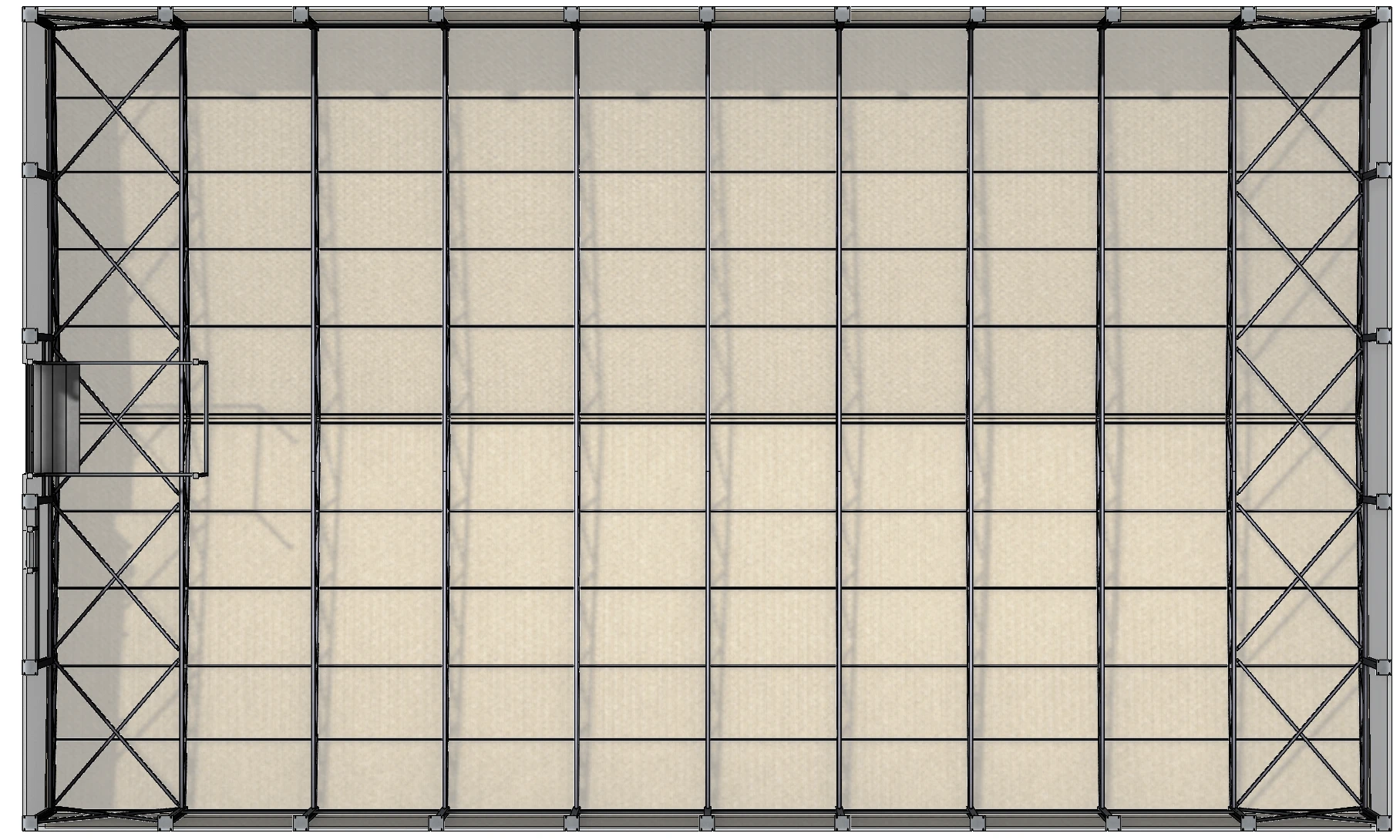

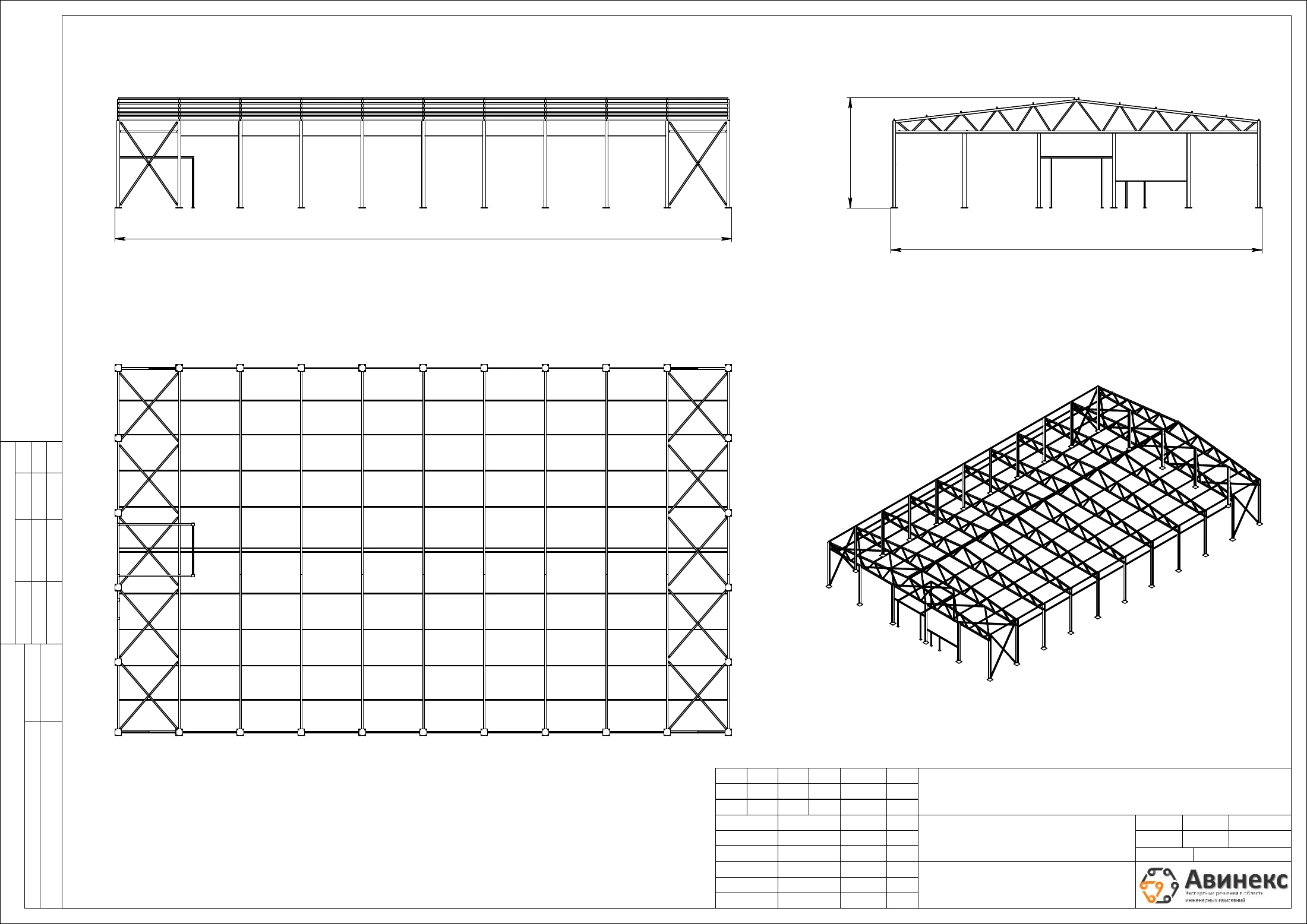

01 / 10В публичных копиях чертежей скрыты размерные и идентификационные данные; на отдельных видах — части узлов.

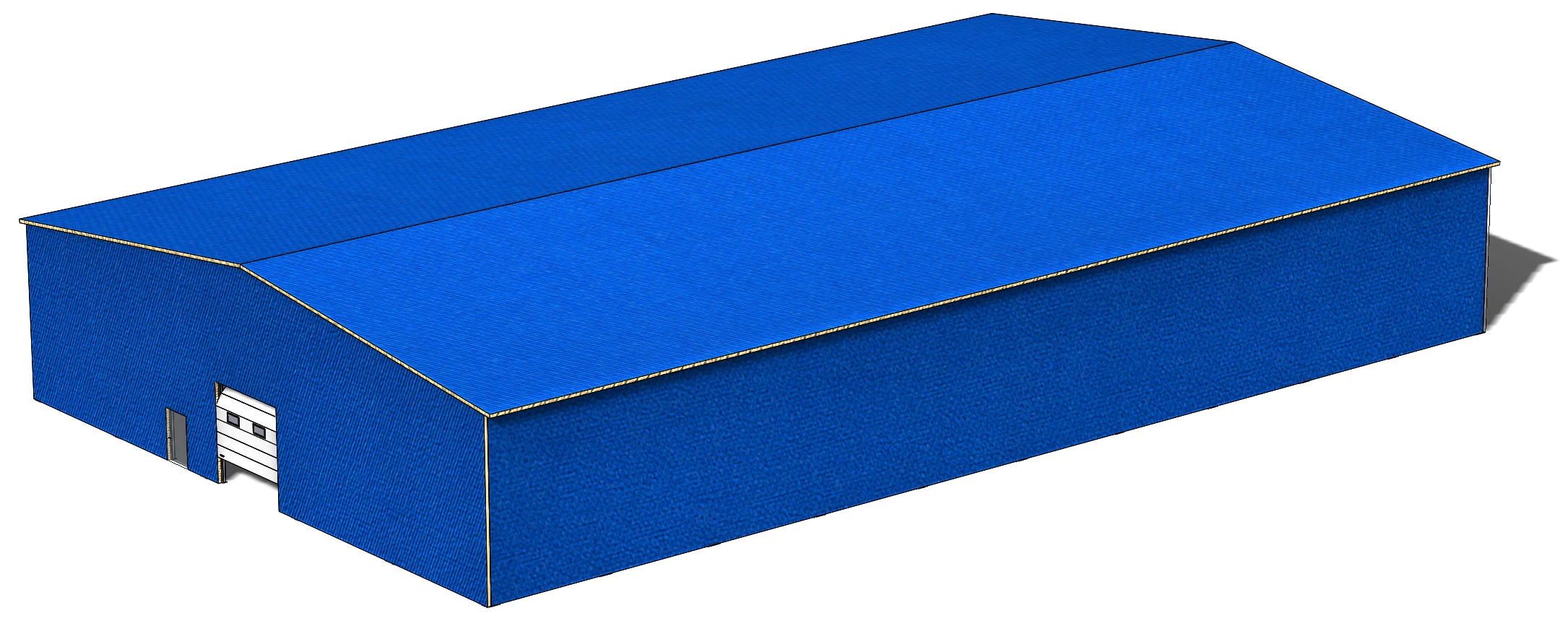

Внешний вид ангара — проектная визуализация.
Представлен этап проектной проработки. Сведения об изготовлении и вводе объекта в эксплуатацию в кейсе не заявляются.
