Задача
Оценить забор при ветре 10 м/с и дополнительном порывистом сценарии 23 м/с.
Решение

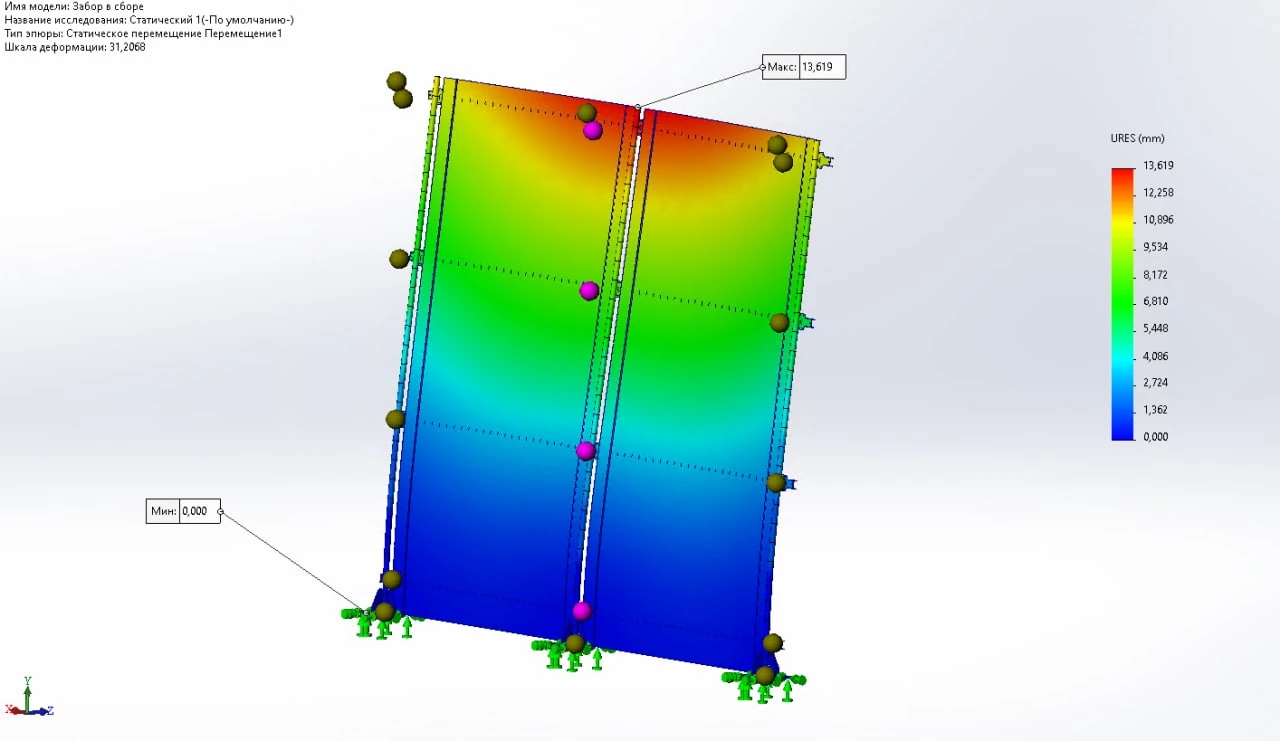

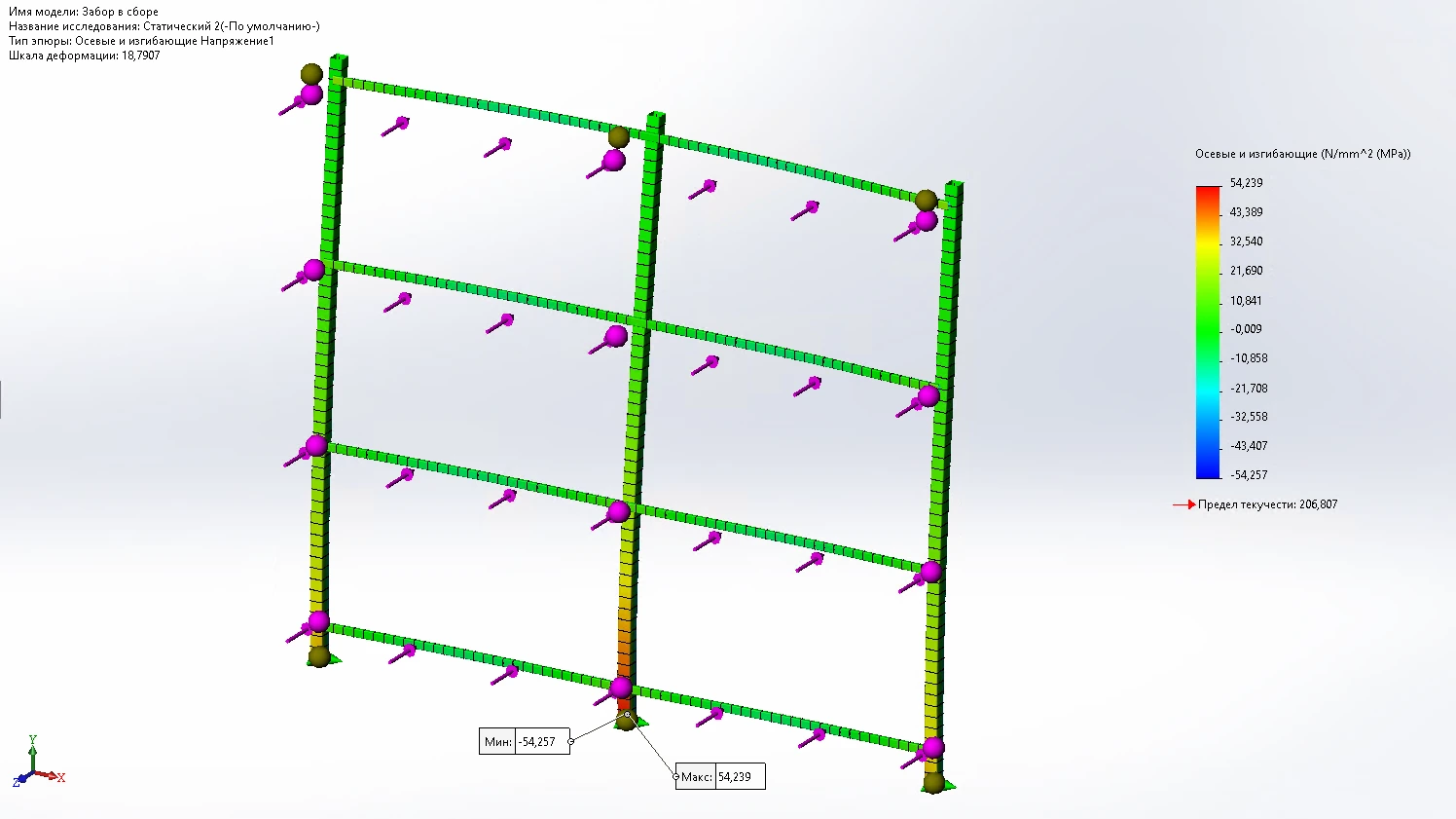

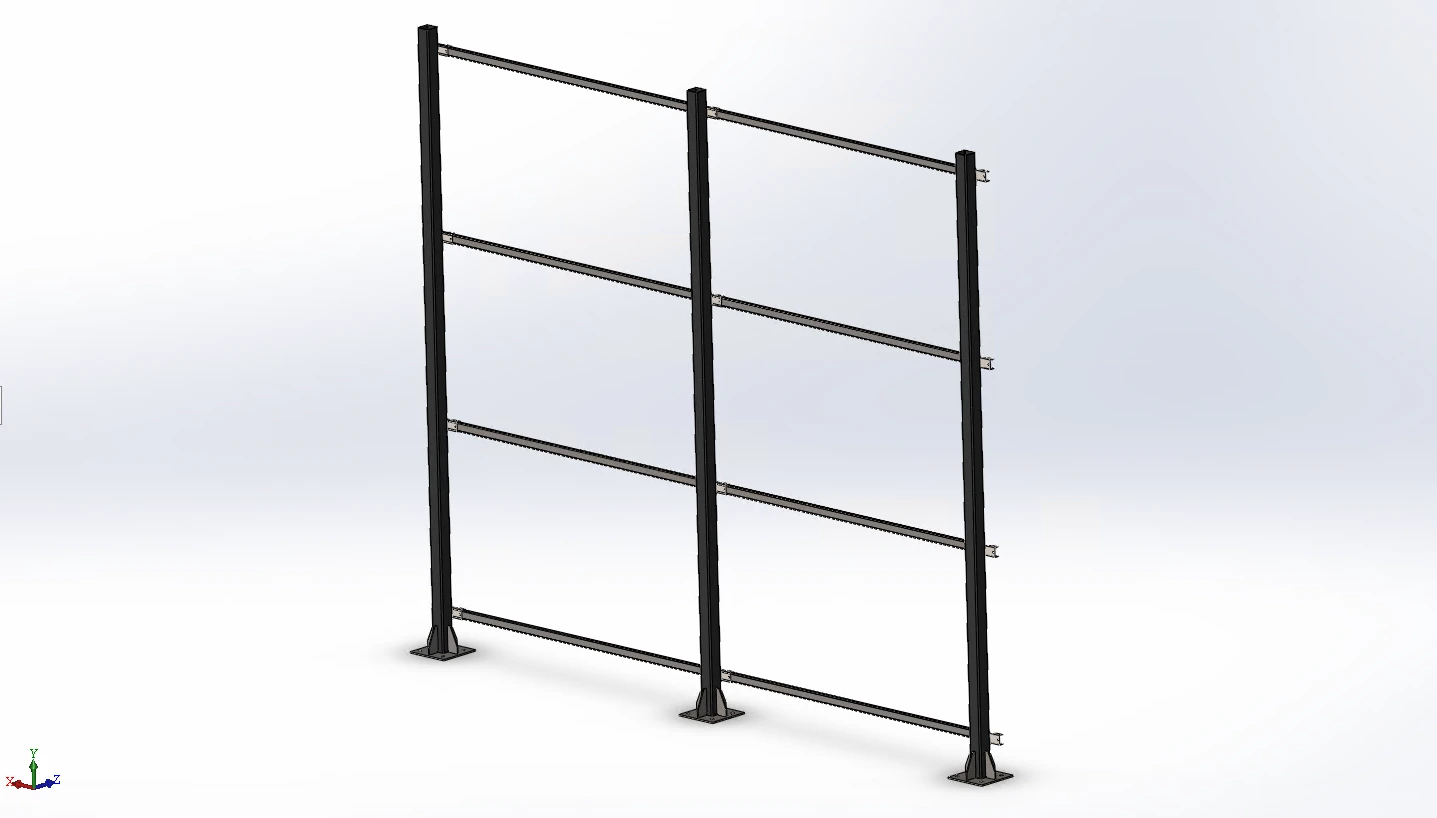

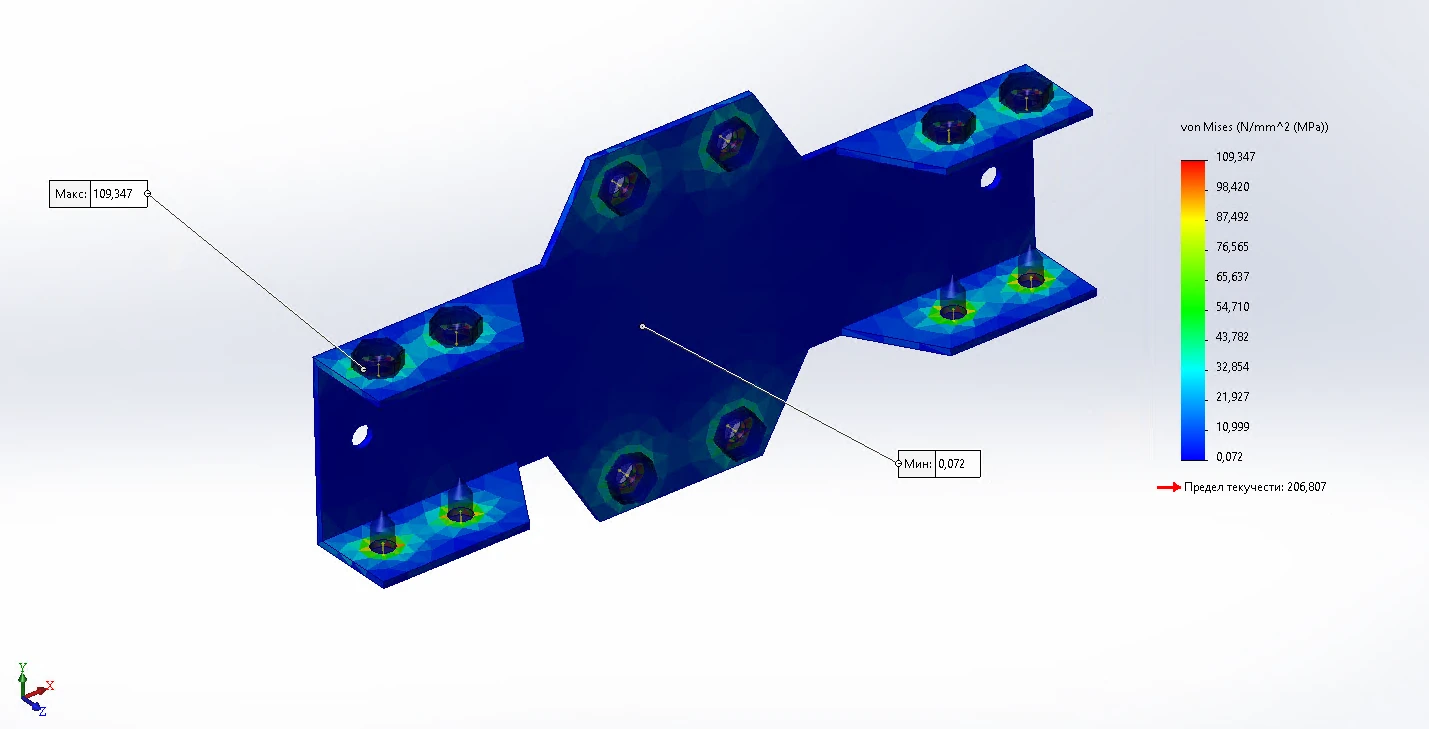

Получили аэродинамические воздействия и выполнили прочностные расчёты всей секции, каркаса, кронштейнов и фланцев. Сопоставили работу крепежа и основных элементов.
Результат

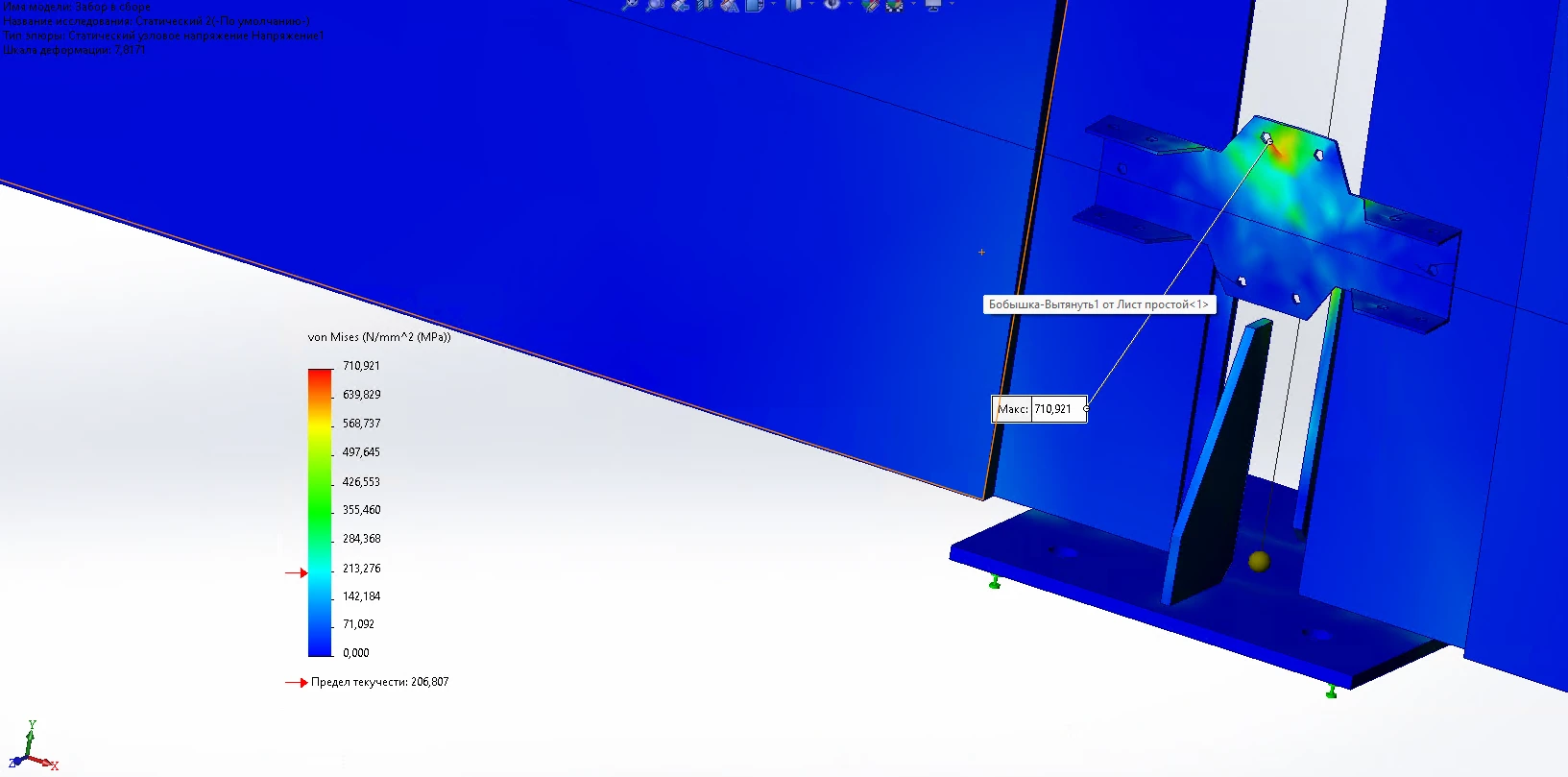

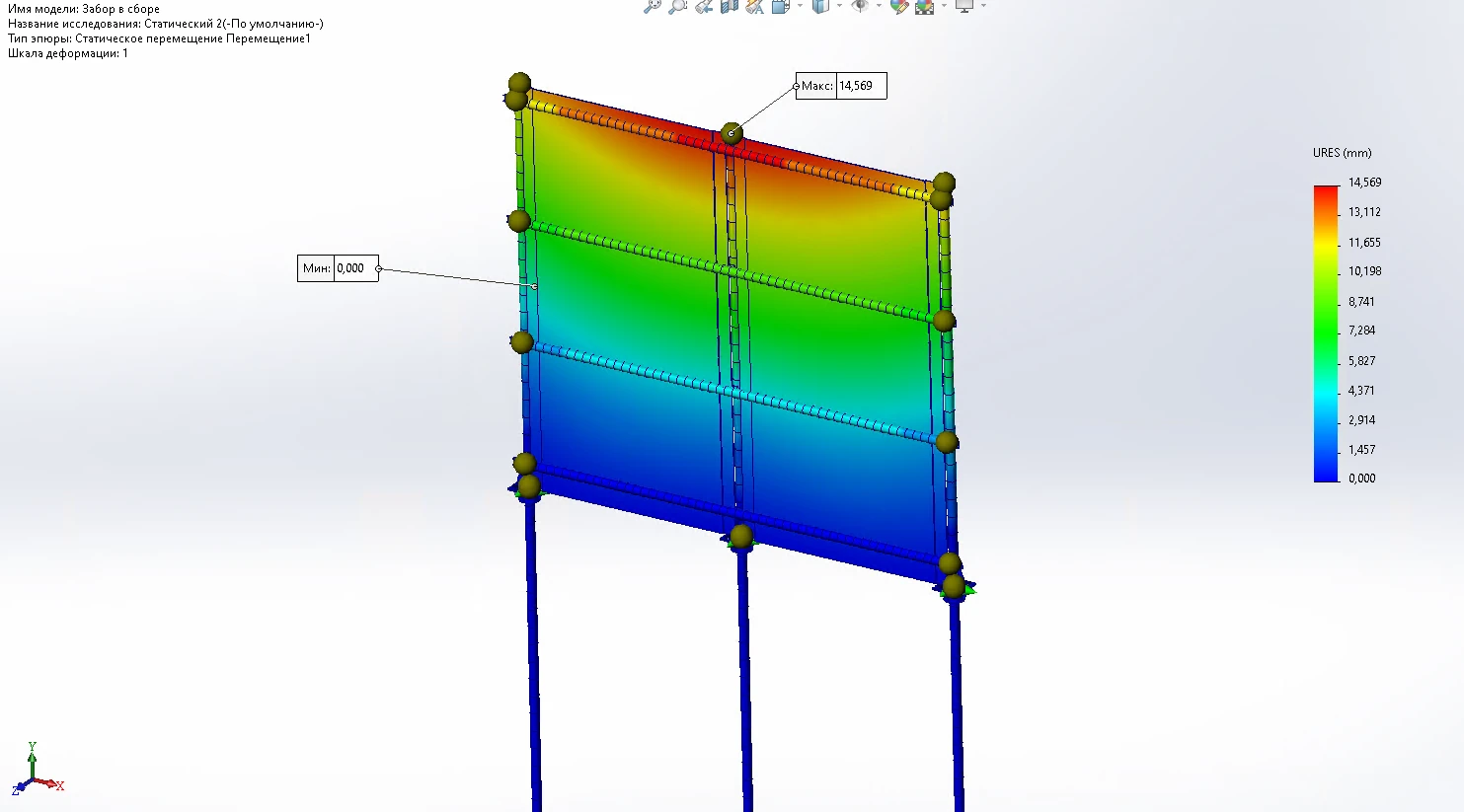

При усиленном ветровом воздействии выявили критическую область нижнего кронштейна центральной стойки. Рекомендовали рассмотреть увеличение толщины кронштейна с 2 до 3 мм и последующие натурные испытания.
Что получил заказчик

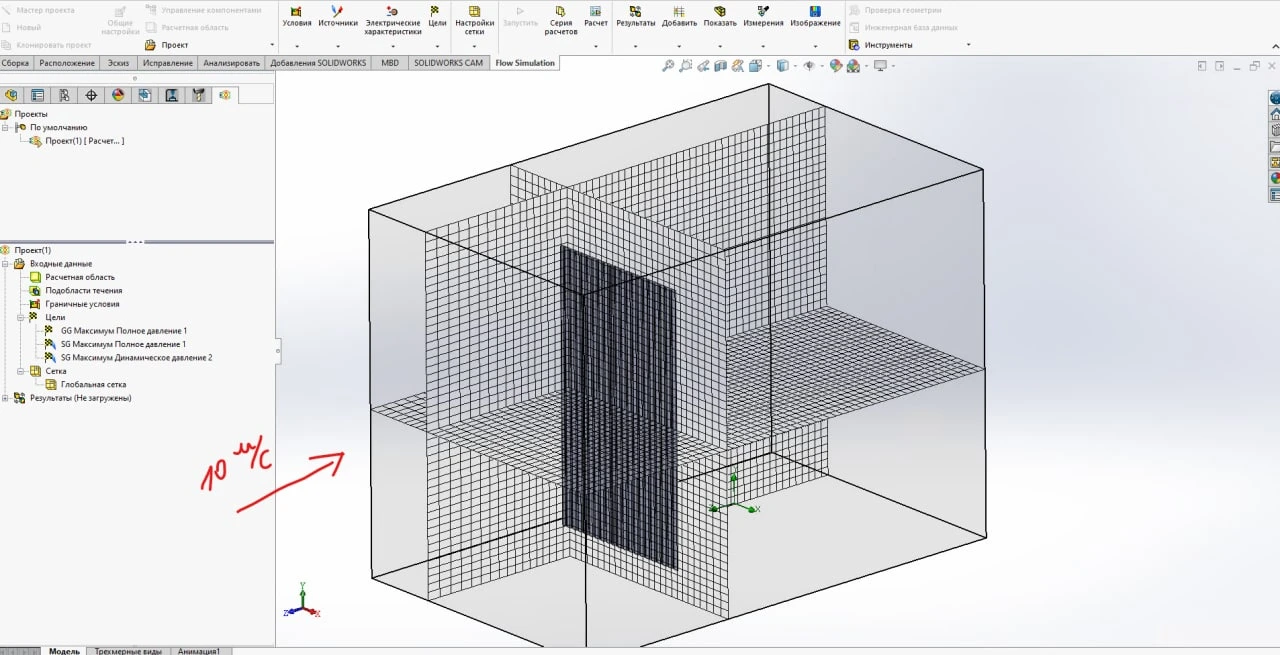

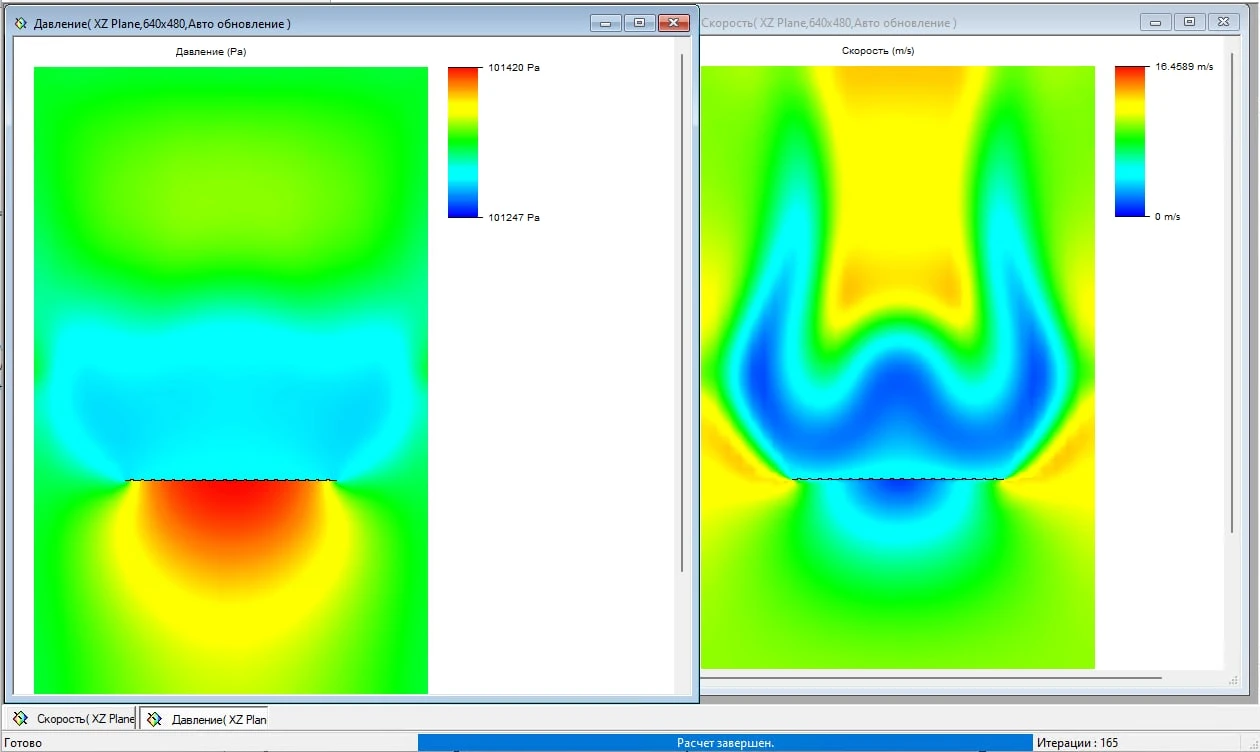

- CFD-анализ двух ветровых режимов.
- Проверку секции и отдельных узлов.
- Рекомендации по усилению кронштейна.
Проект в деталях

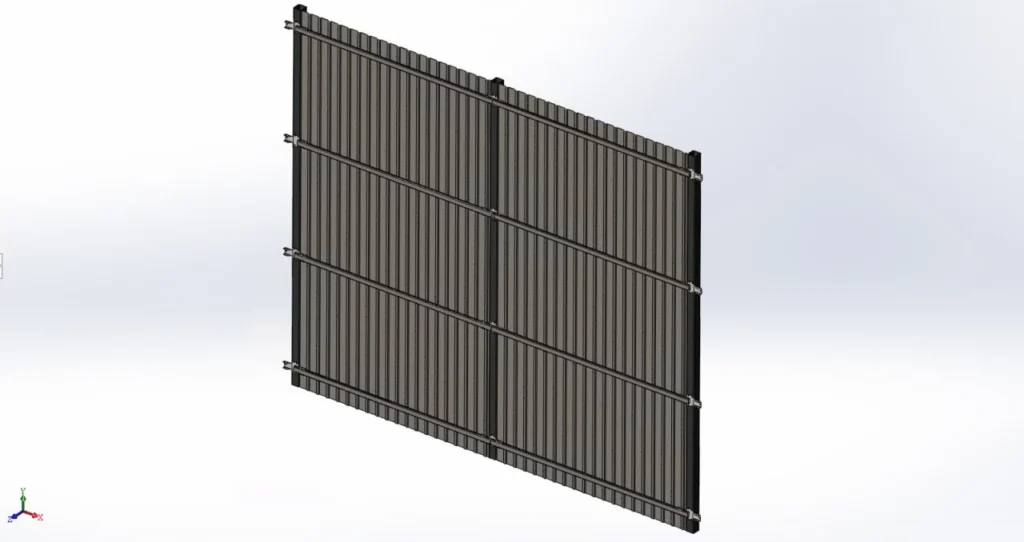

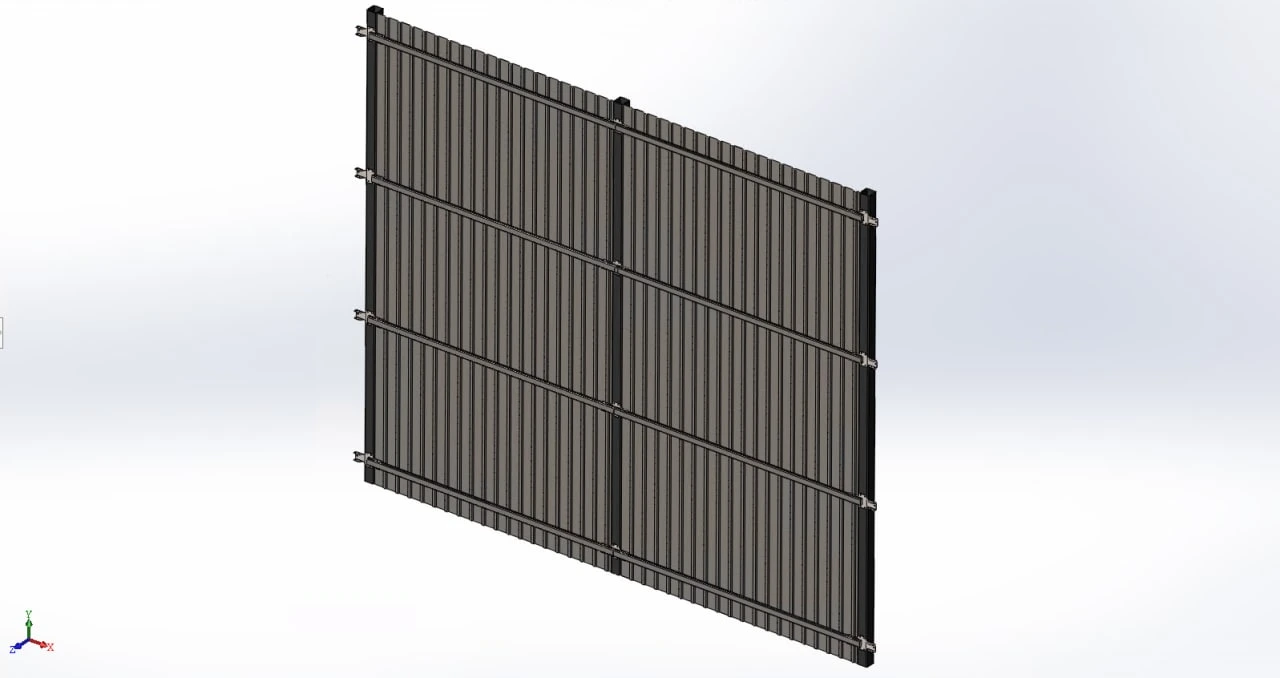

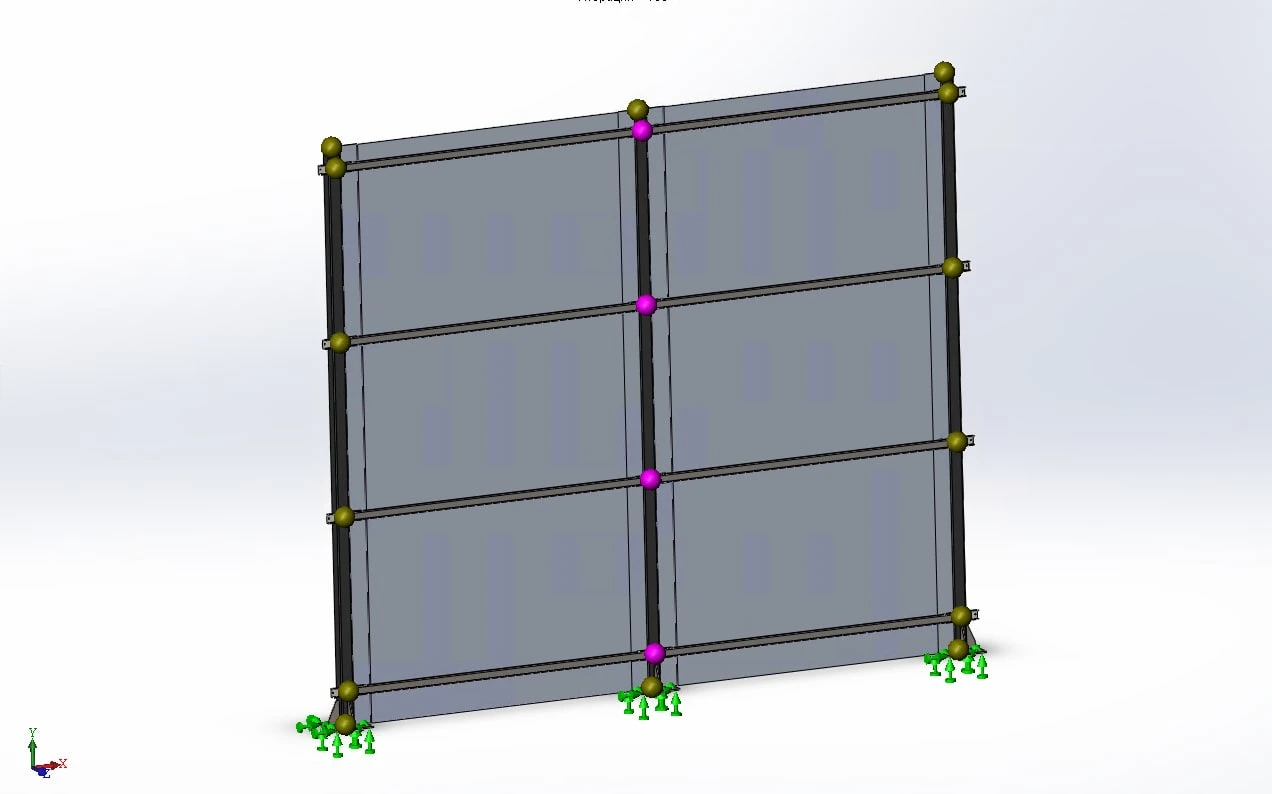

01 / 10Общий вид рассматриваемой конструкции.
Работоспособность при меньшей скорости не означает достаточного запаса при порыве. Исходное исполнение в сильном ветровом сценарии требует доработки.
