Задача
Проверить пространственную скульптуру сложной формы и её основание при ветре с разных направлений.
Решение

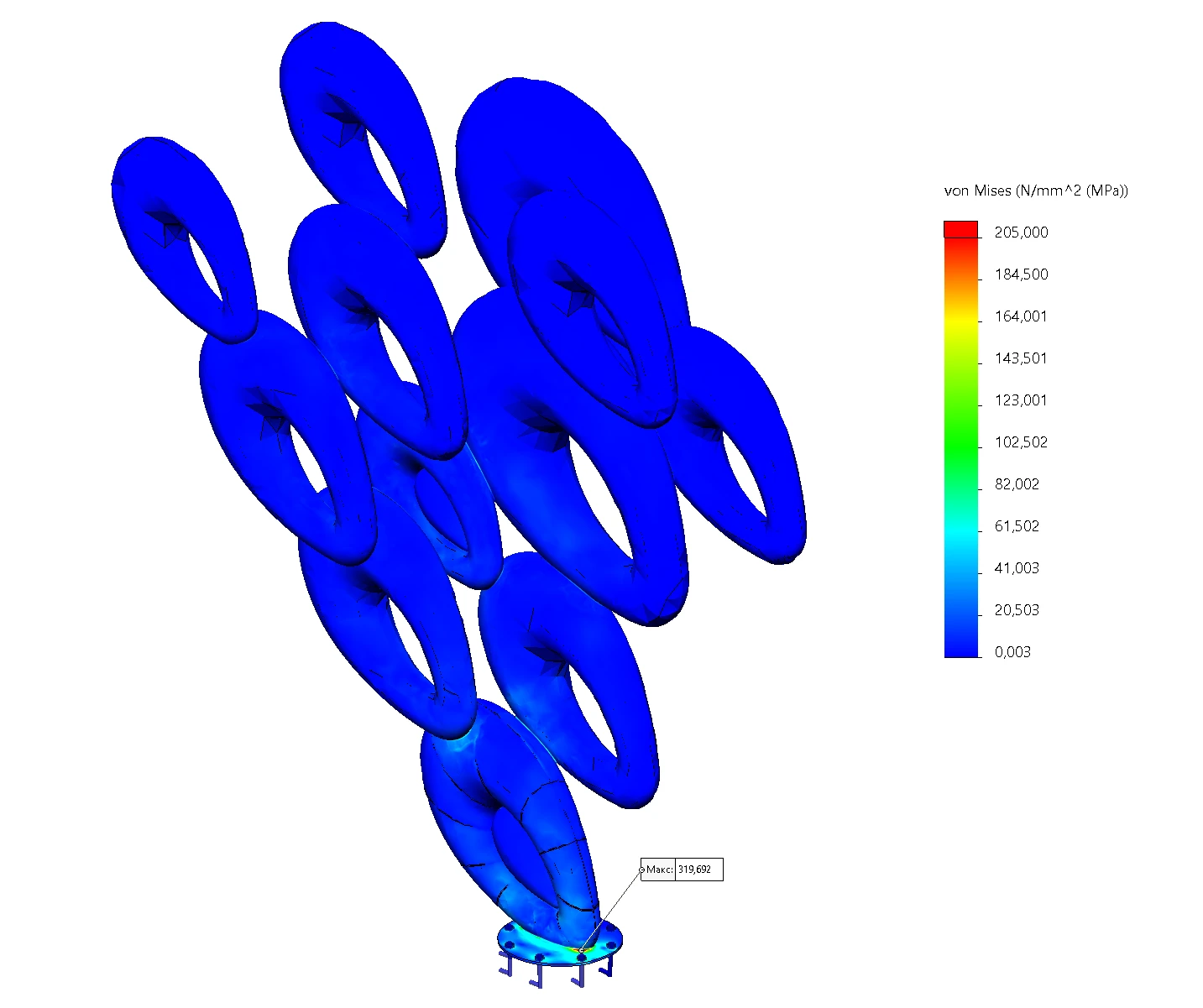

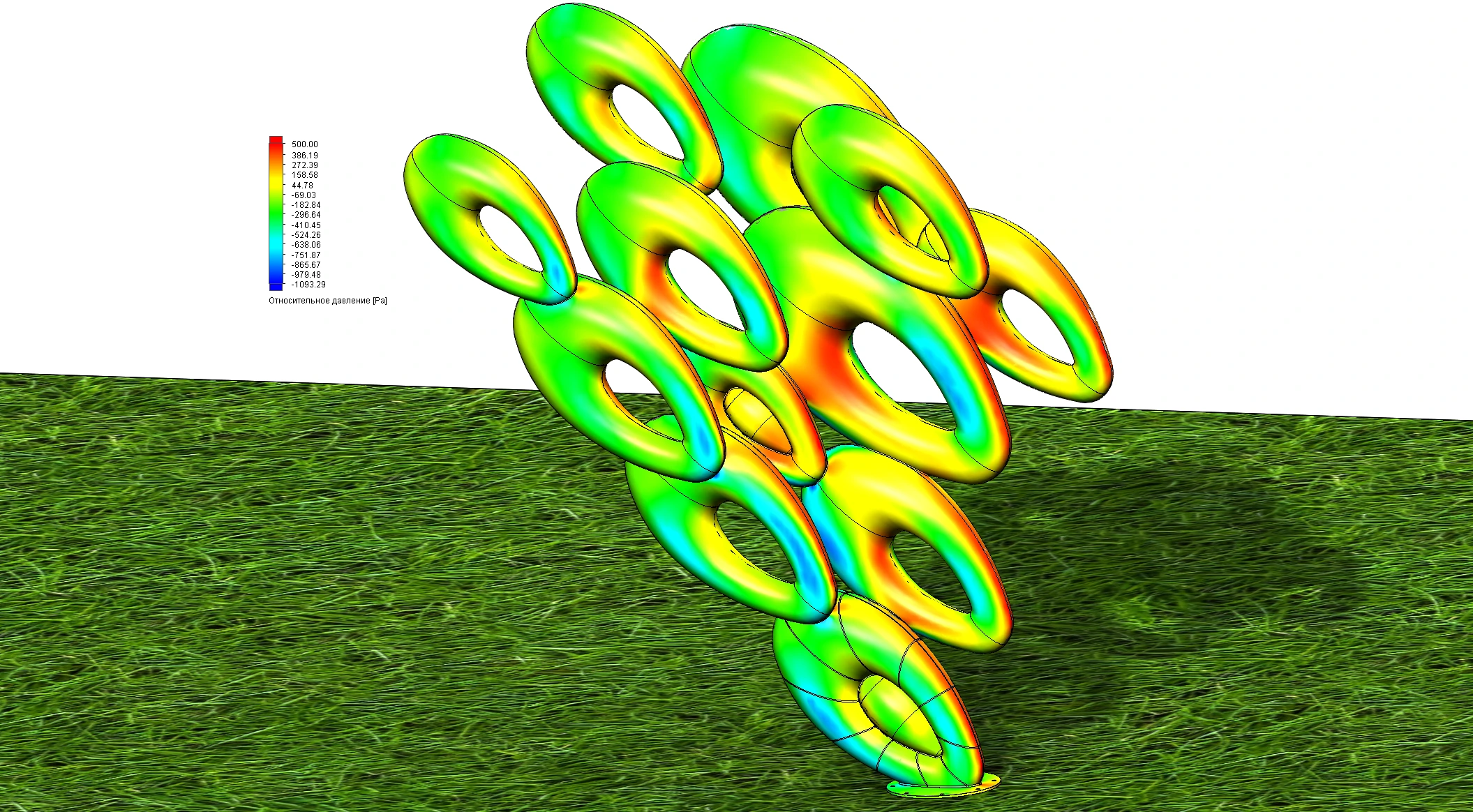

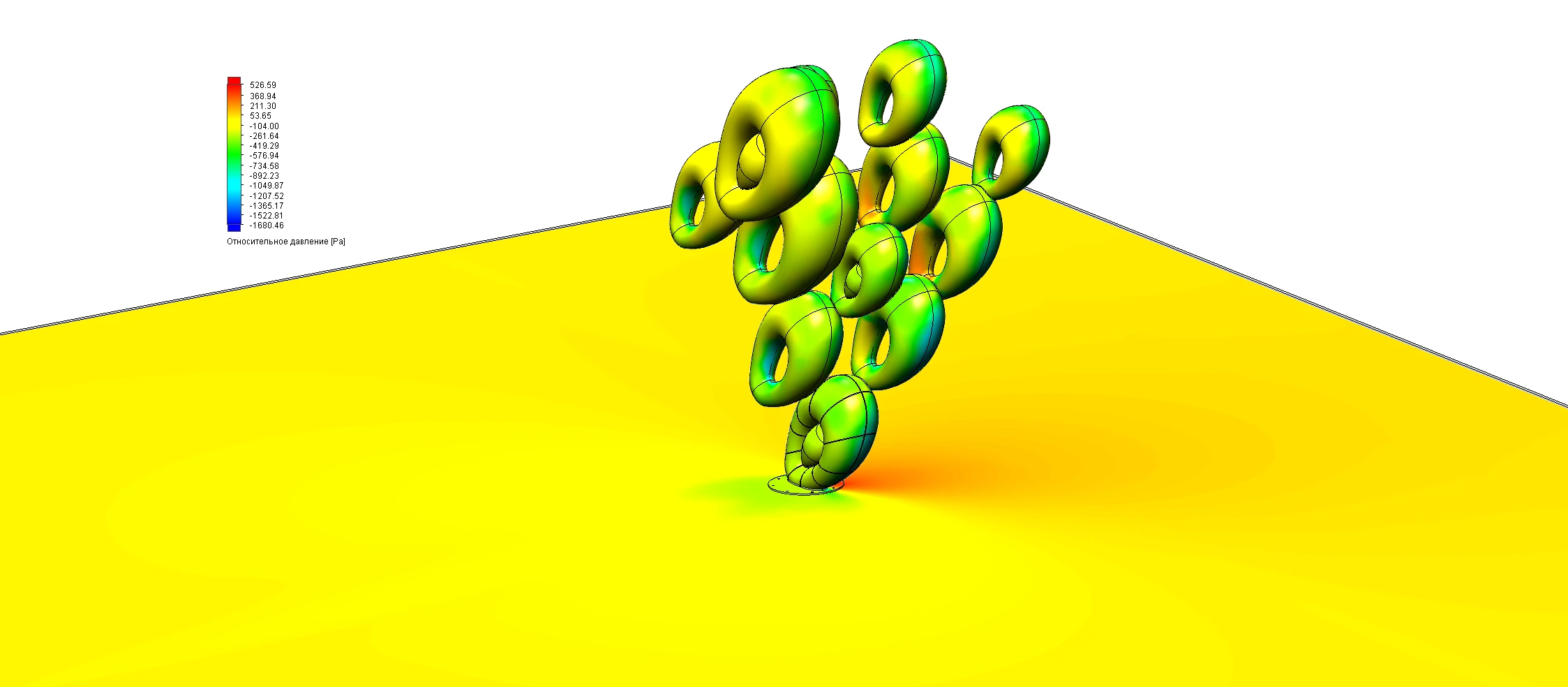

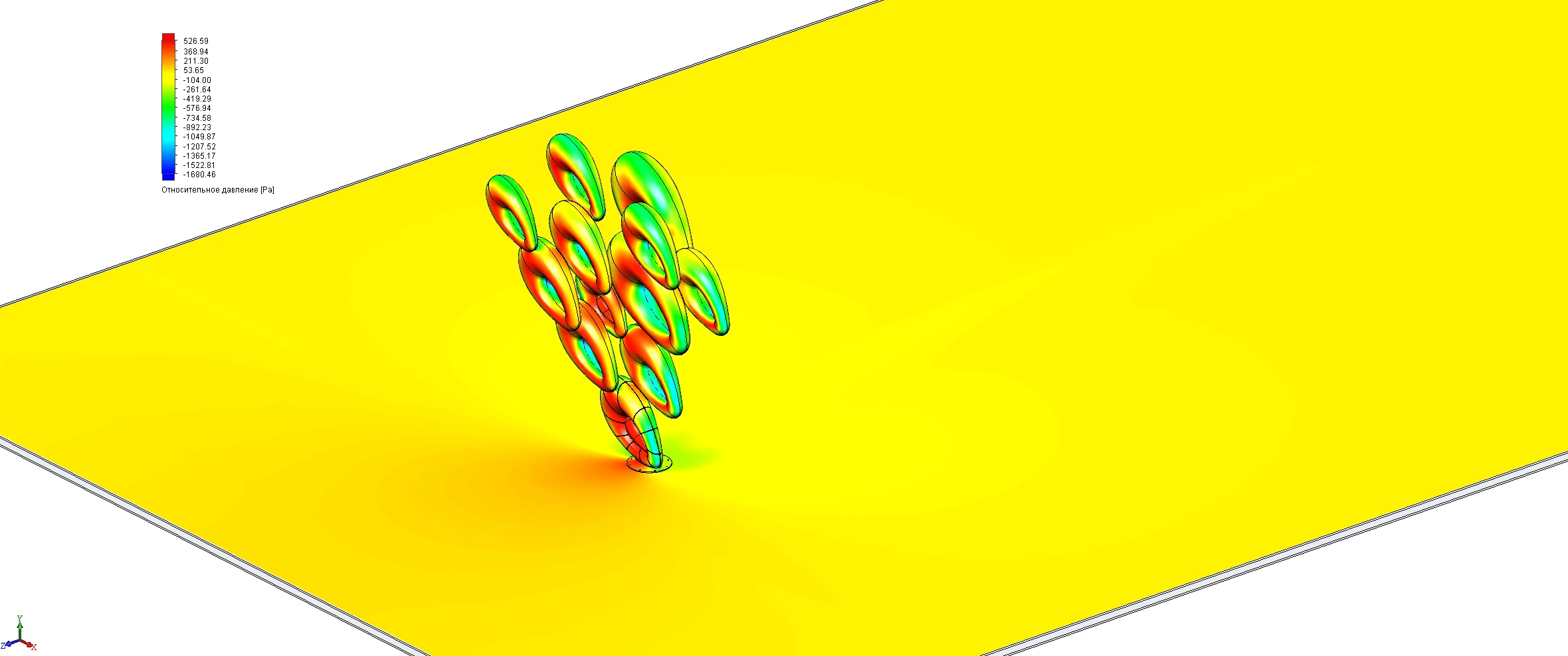

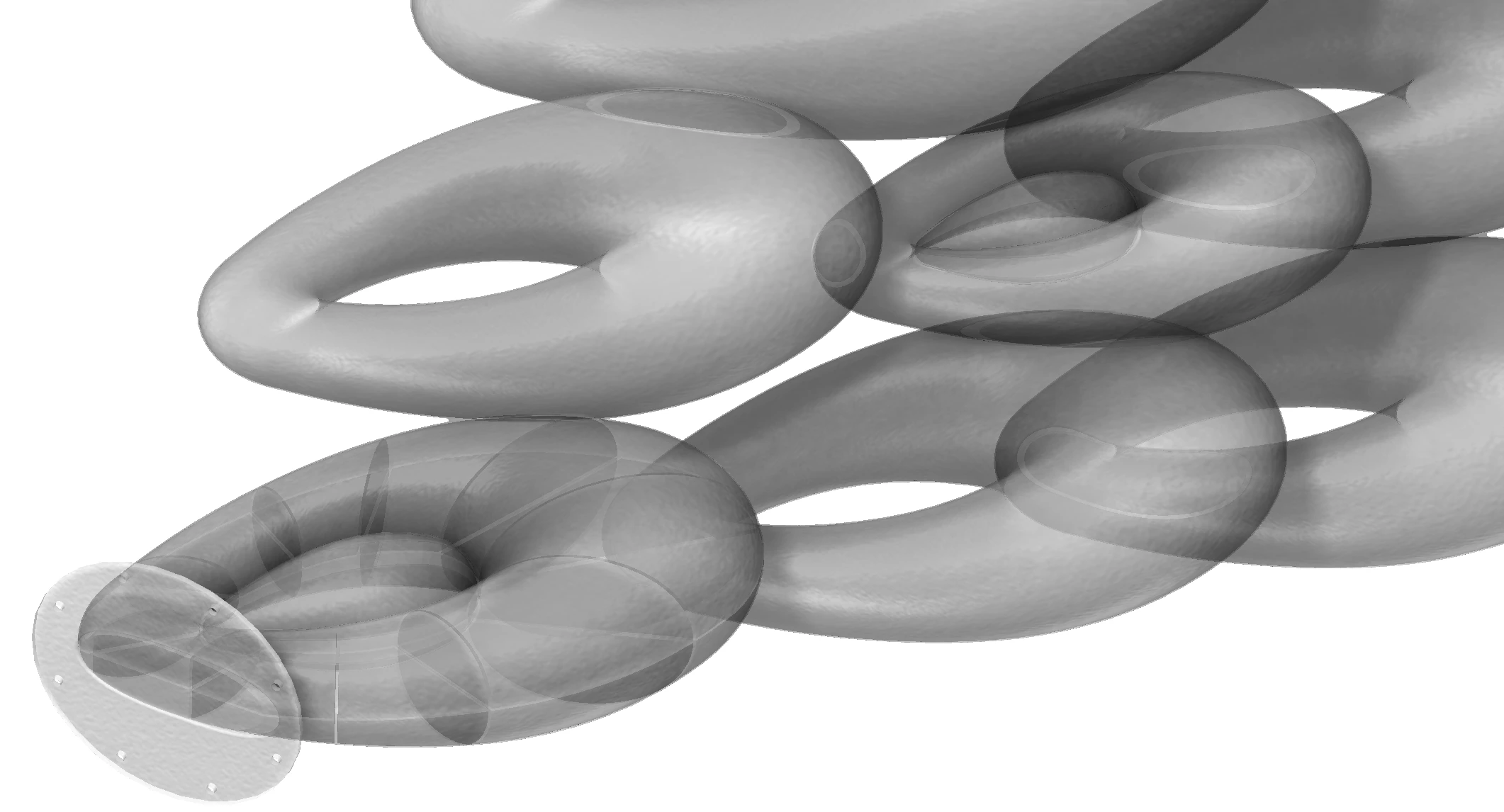

Выполнили CFD-анализ проницаемой геометрии, затем использовали распределённые давления в FEA-модели вместе с собственным весом. Исследовали перемещения и локальные концентрации у нижнего фланца.
Результат
Определили наиболее неблагоприятное направление ветра и характер работы основания. Расчёт дал основу для оценки несущего металла, соединений и допустимости выбранной компоновки.
Что получил заказчик

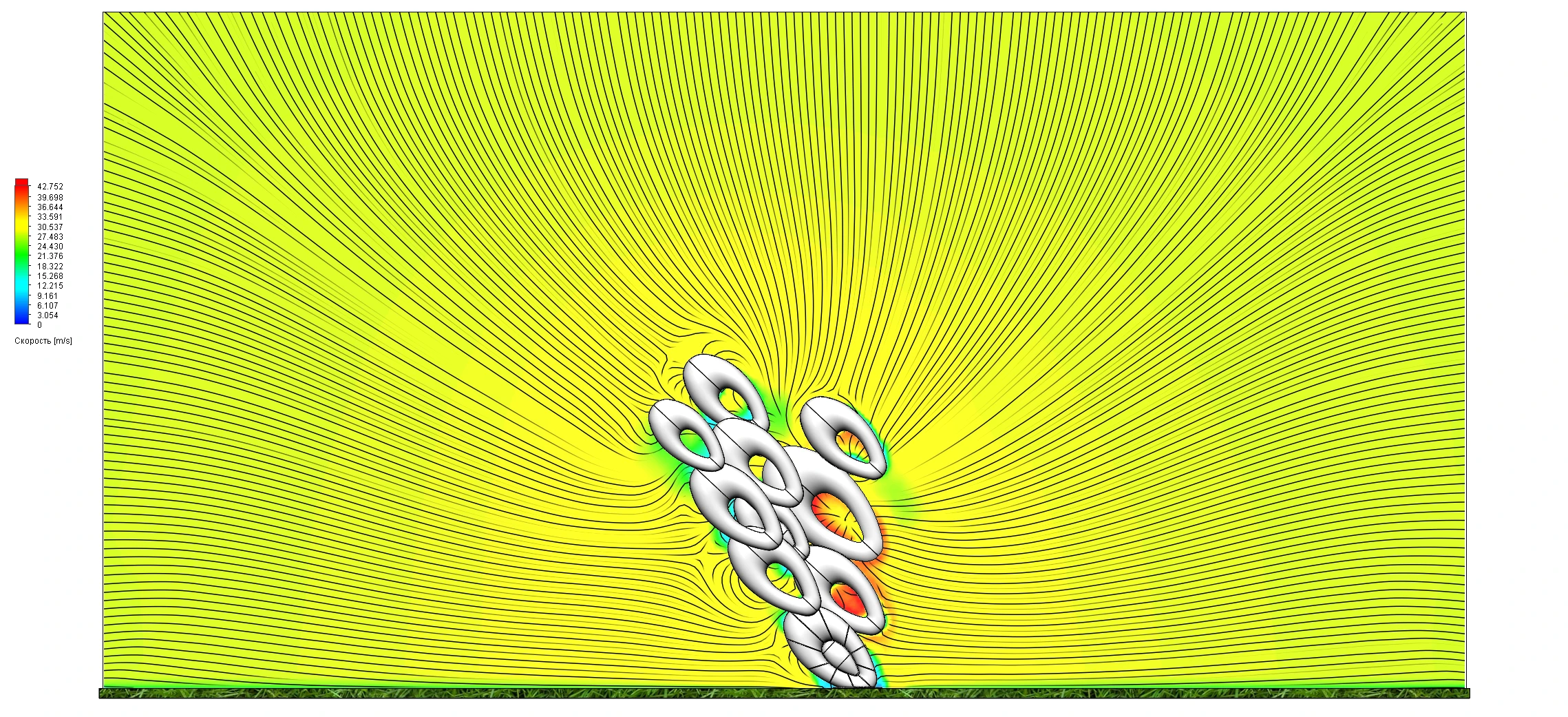

- Картины обтекания скульптуры.
- Прочностную модель с ветровыми давлениями.
- Анализ основания и перемещений.
Проект в деталях

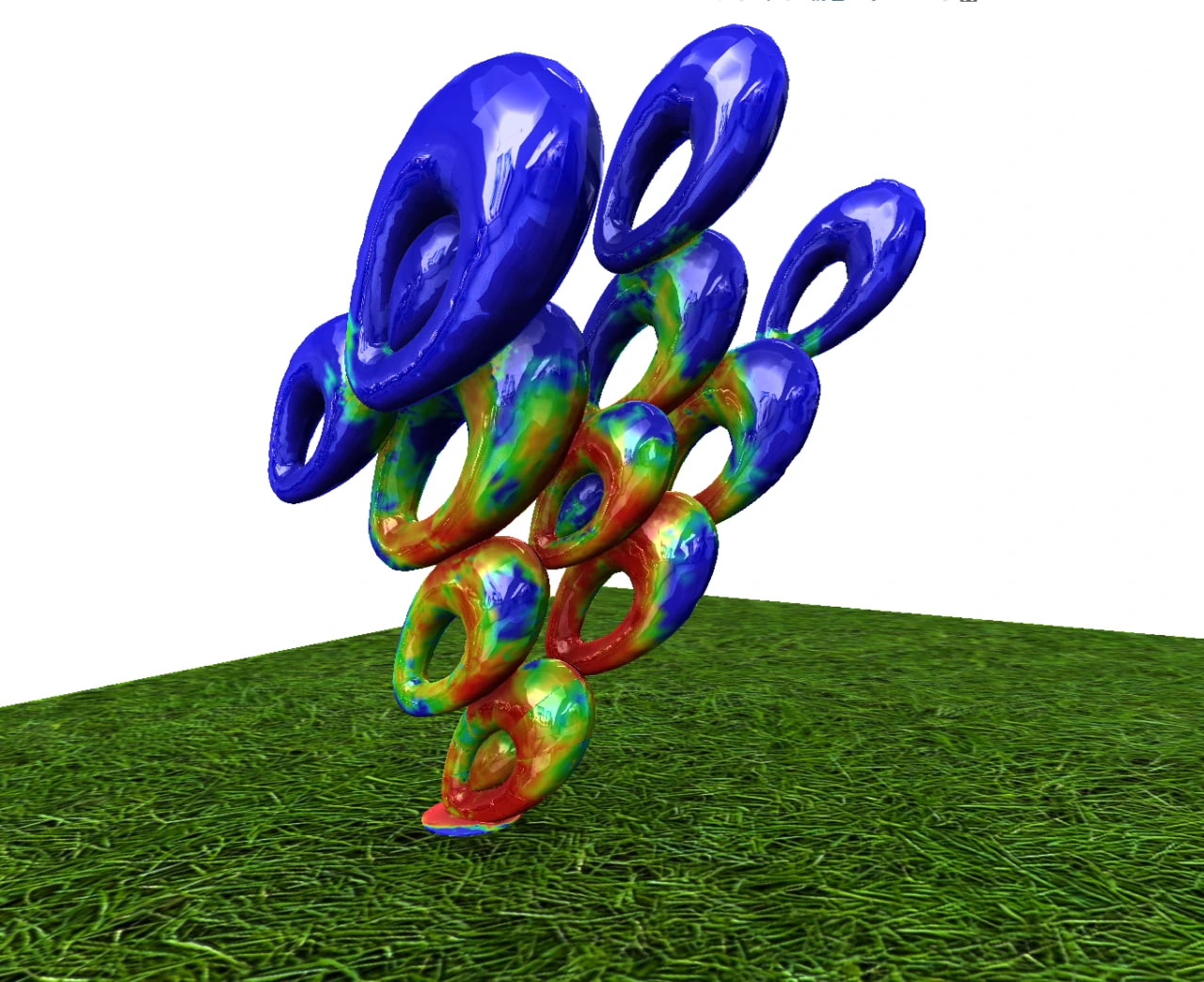

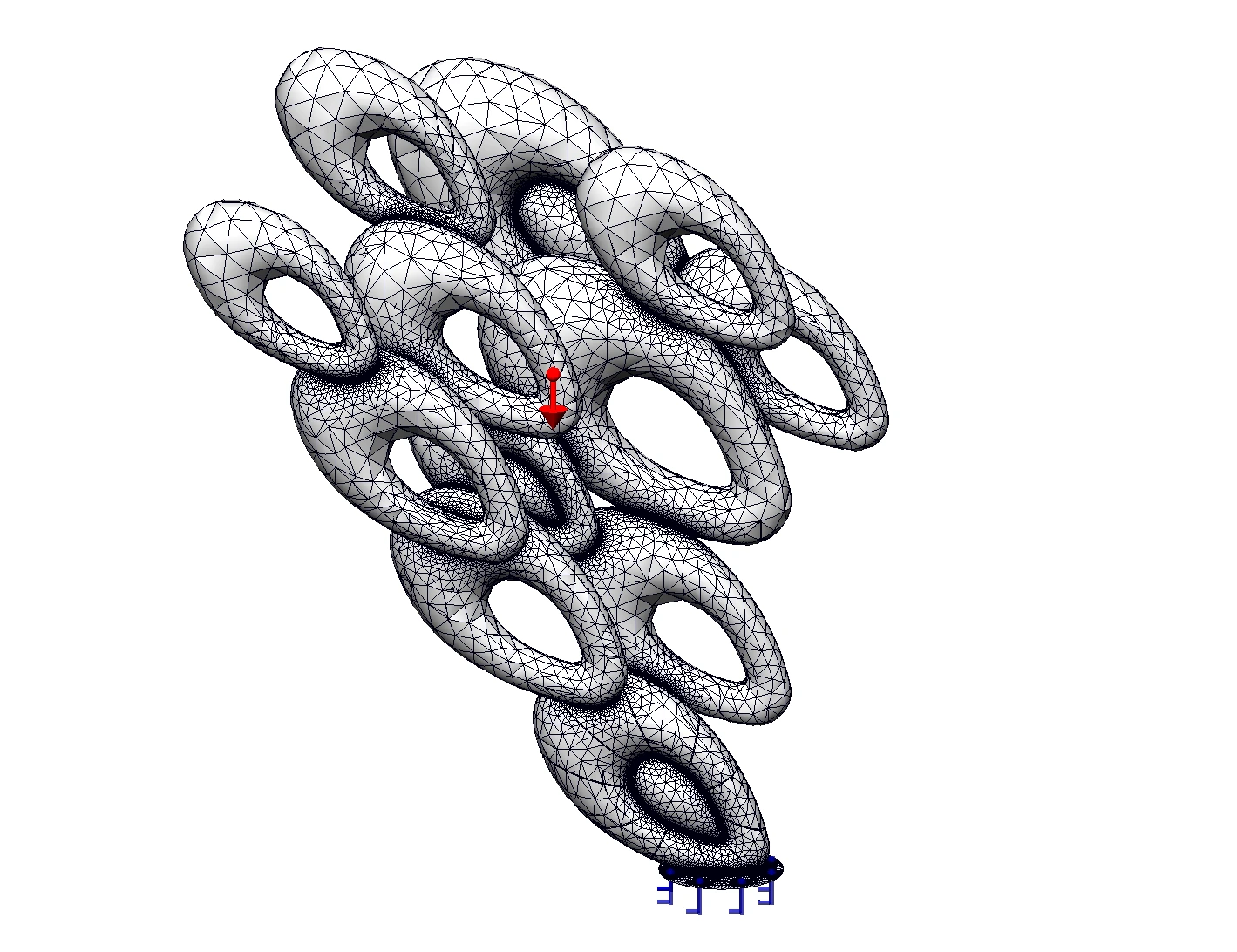

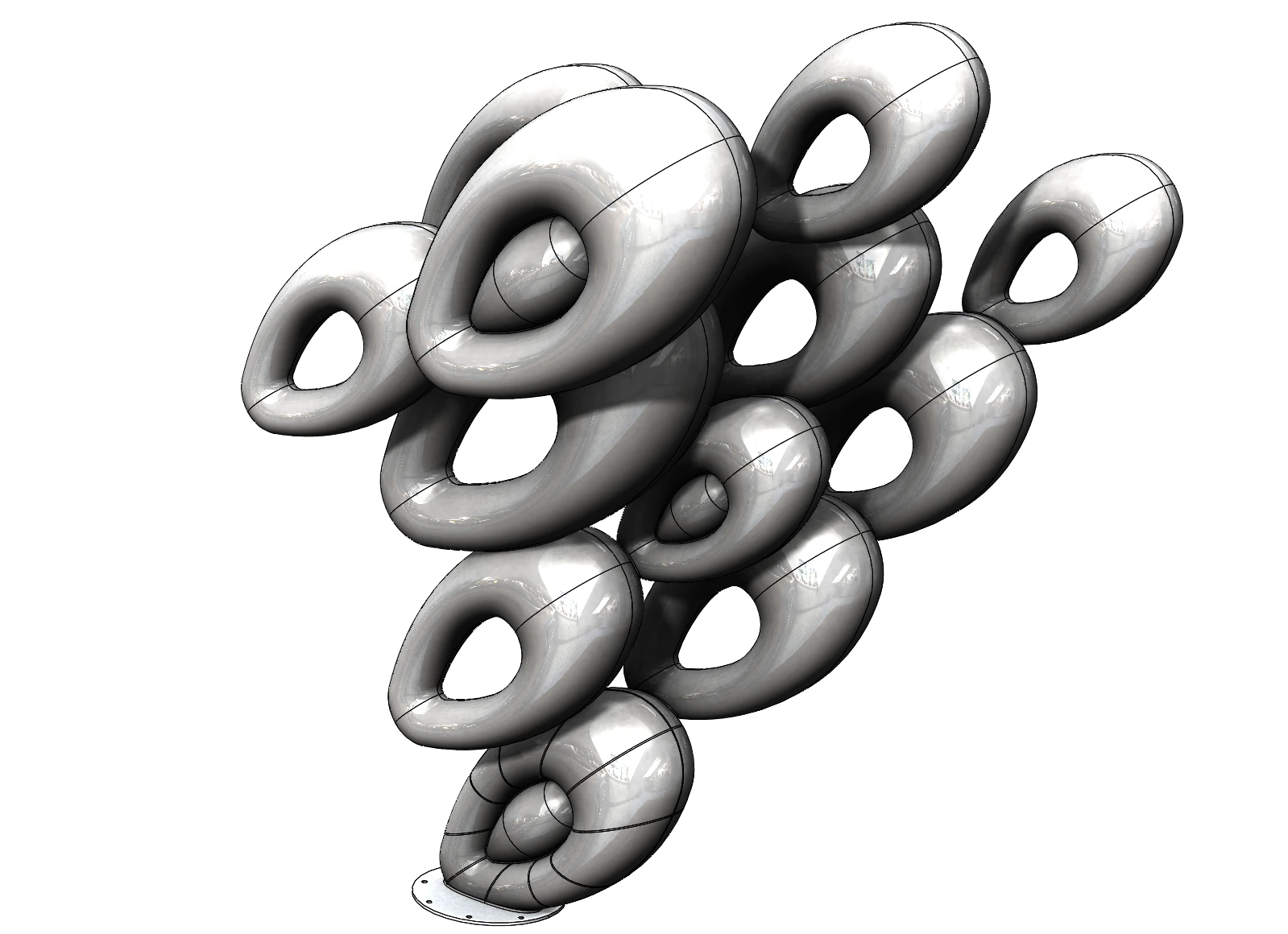

01 / 11Архитектурная форма «Облако мечтаний»: общий вид модели.

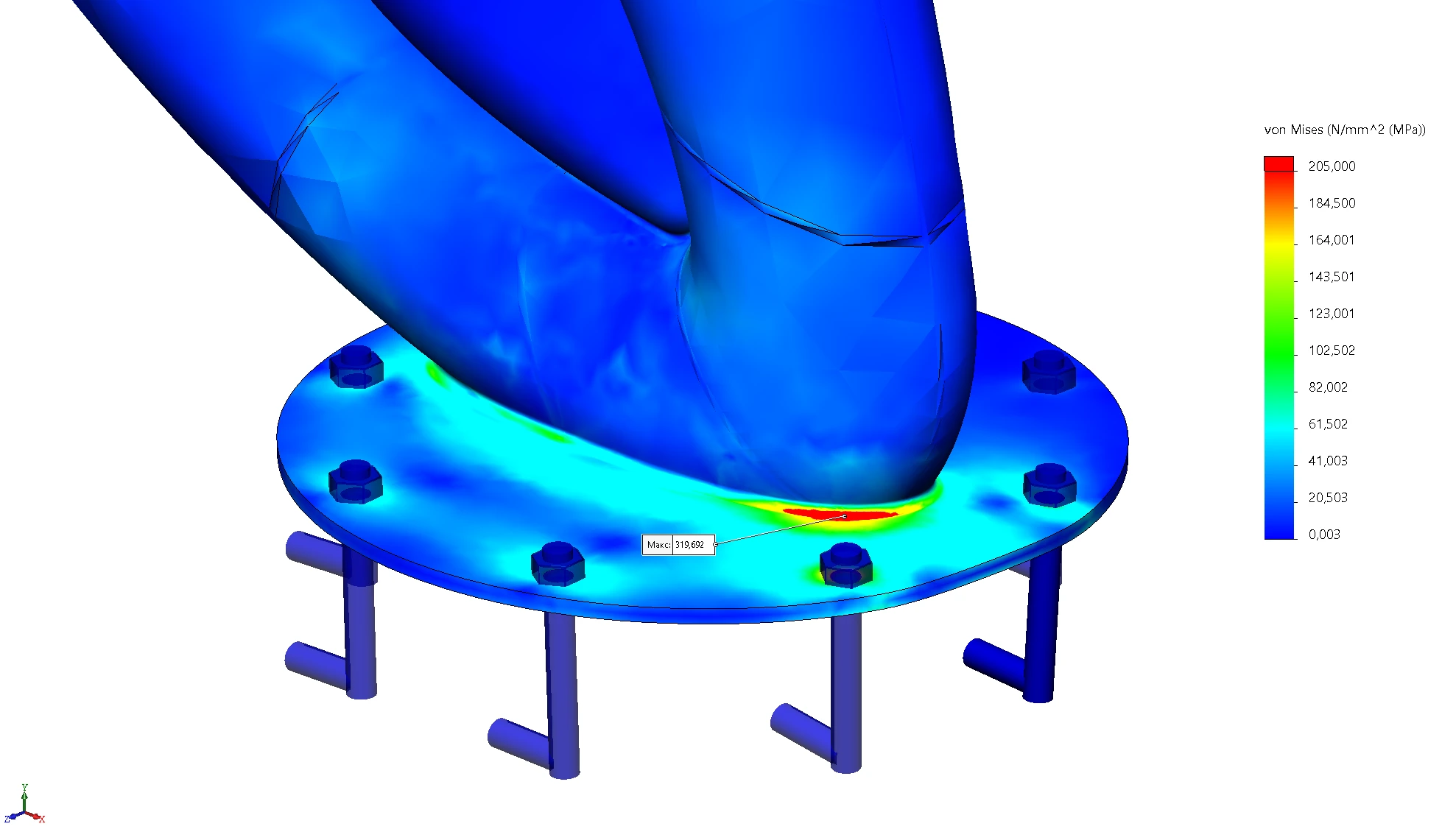

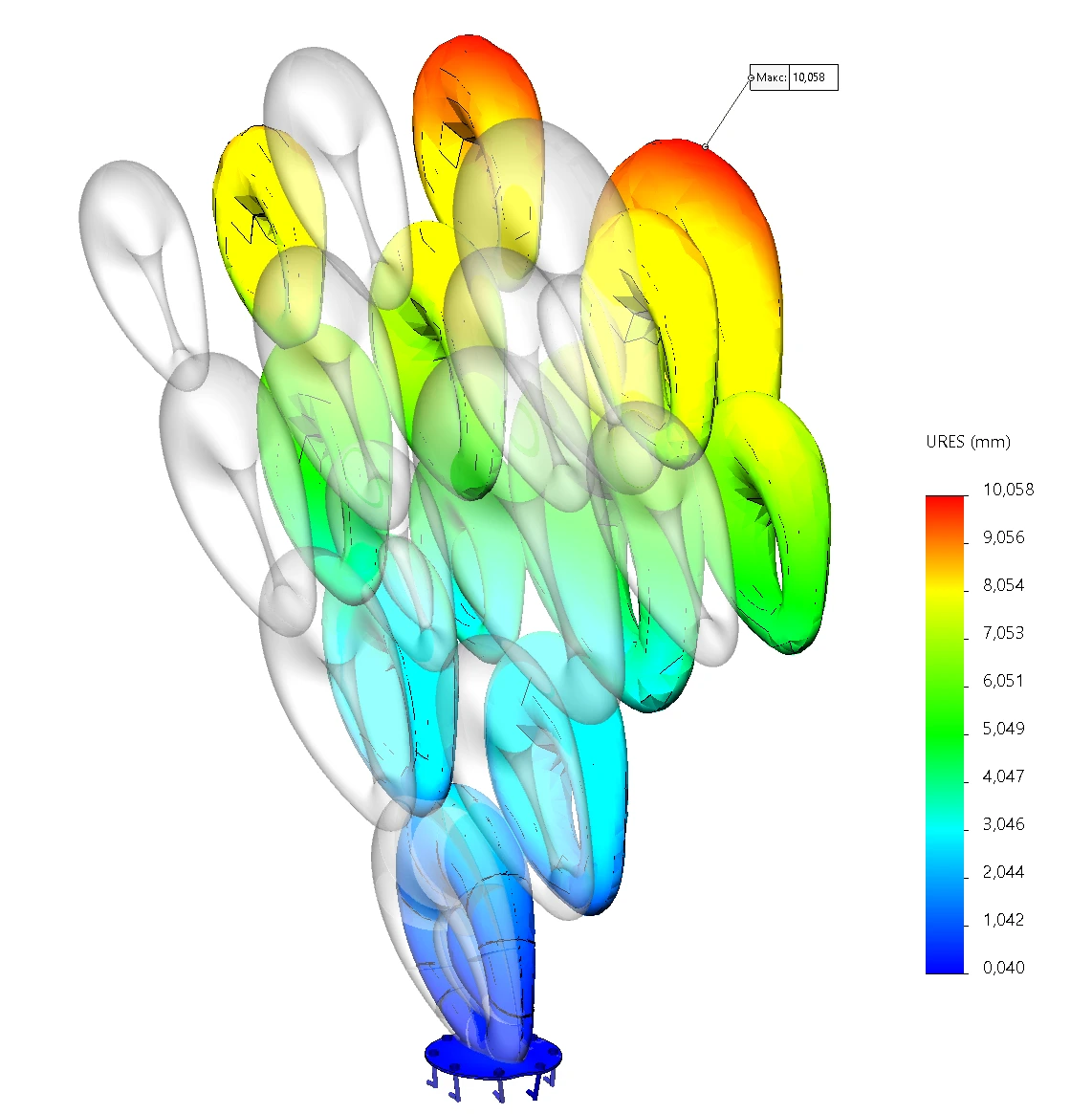

Локальные пики в зоне соединений рассмотрены отдельно от напряжений в основном металле. Выводы привязаны к материалам, толщине и соединениям расчётной модели.
