Задача

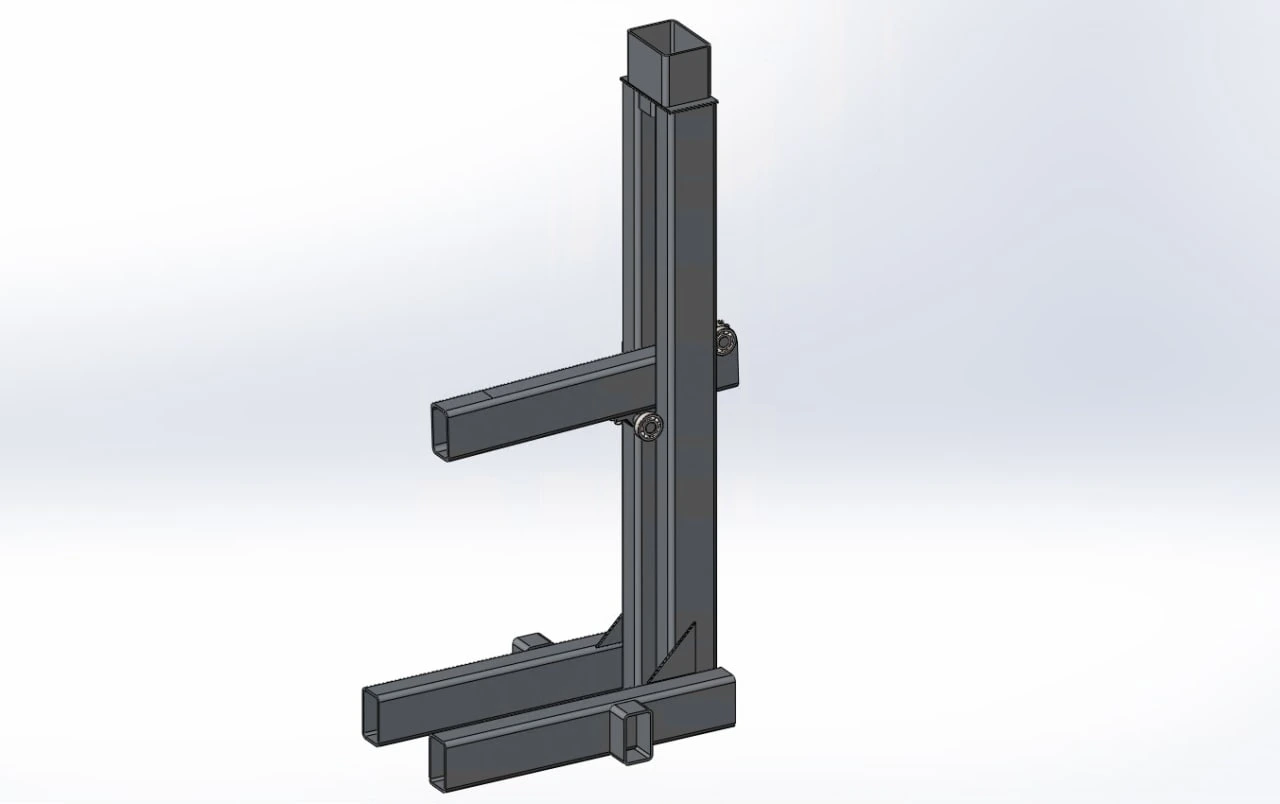

Проверить консольную конструкцию и соединения под заданной статической нагрузкой.
Решение

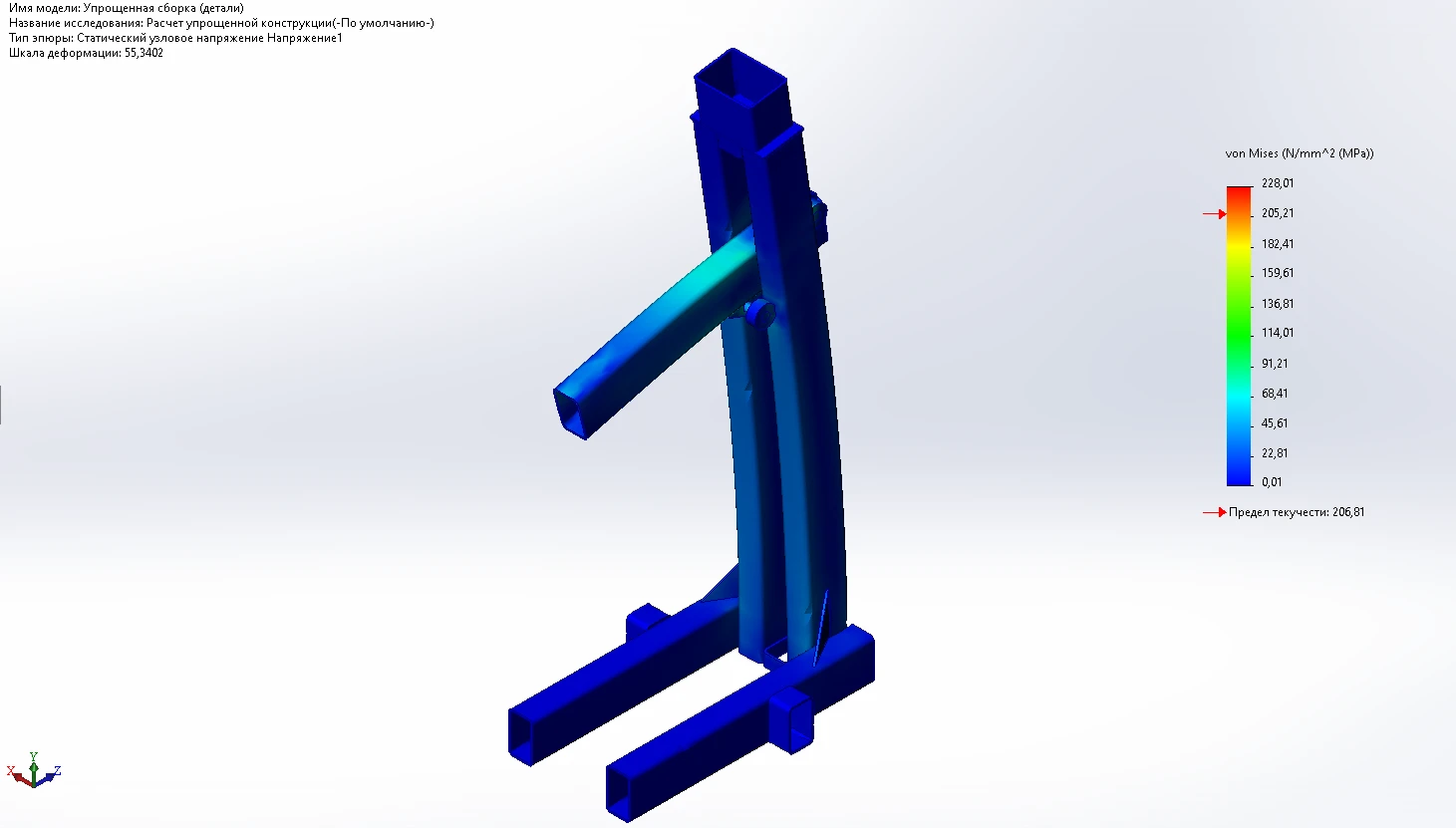

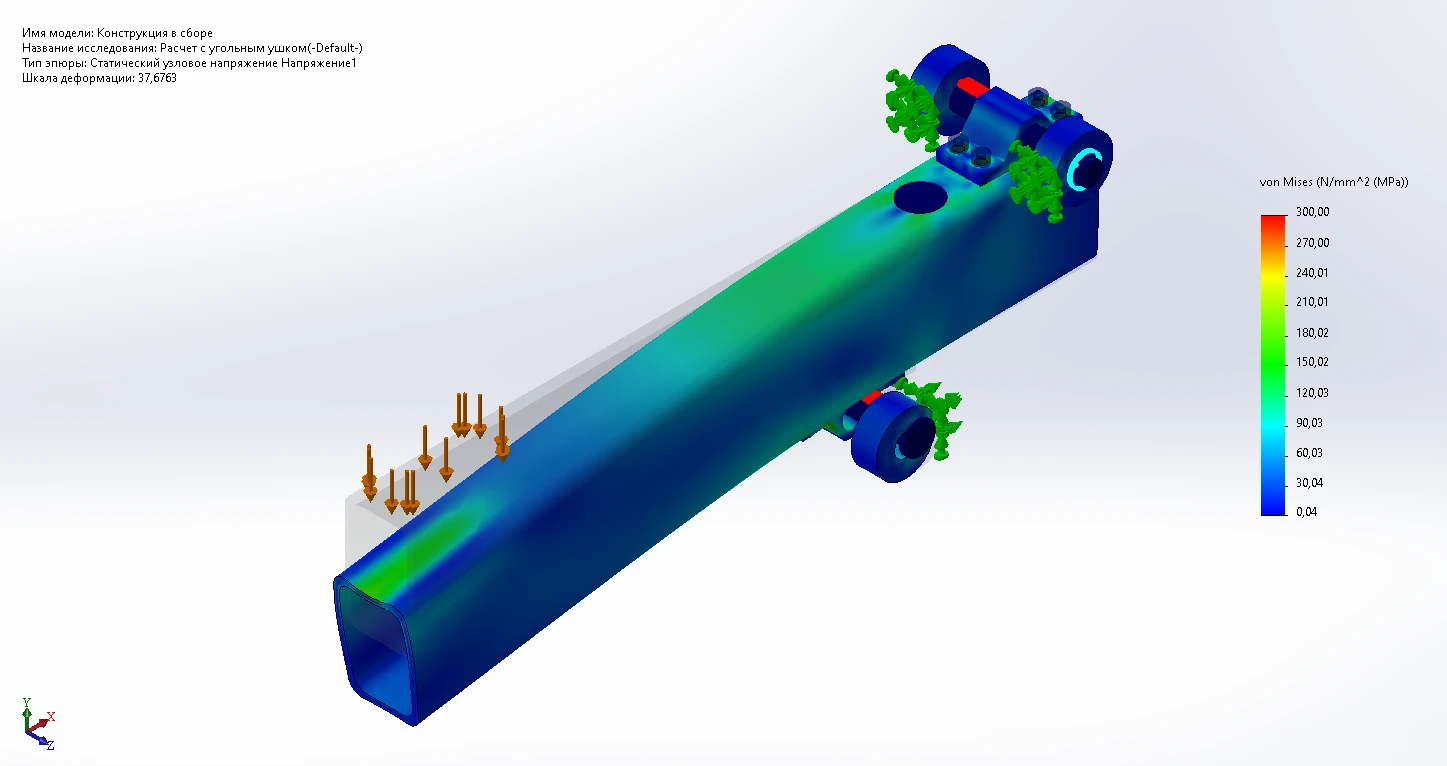

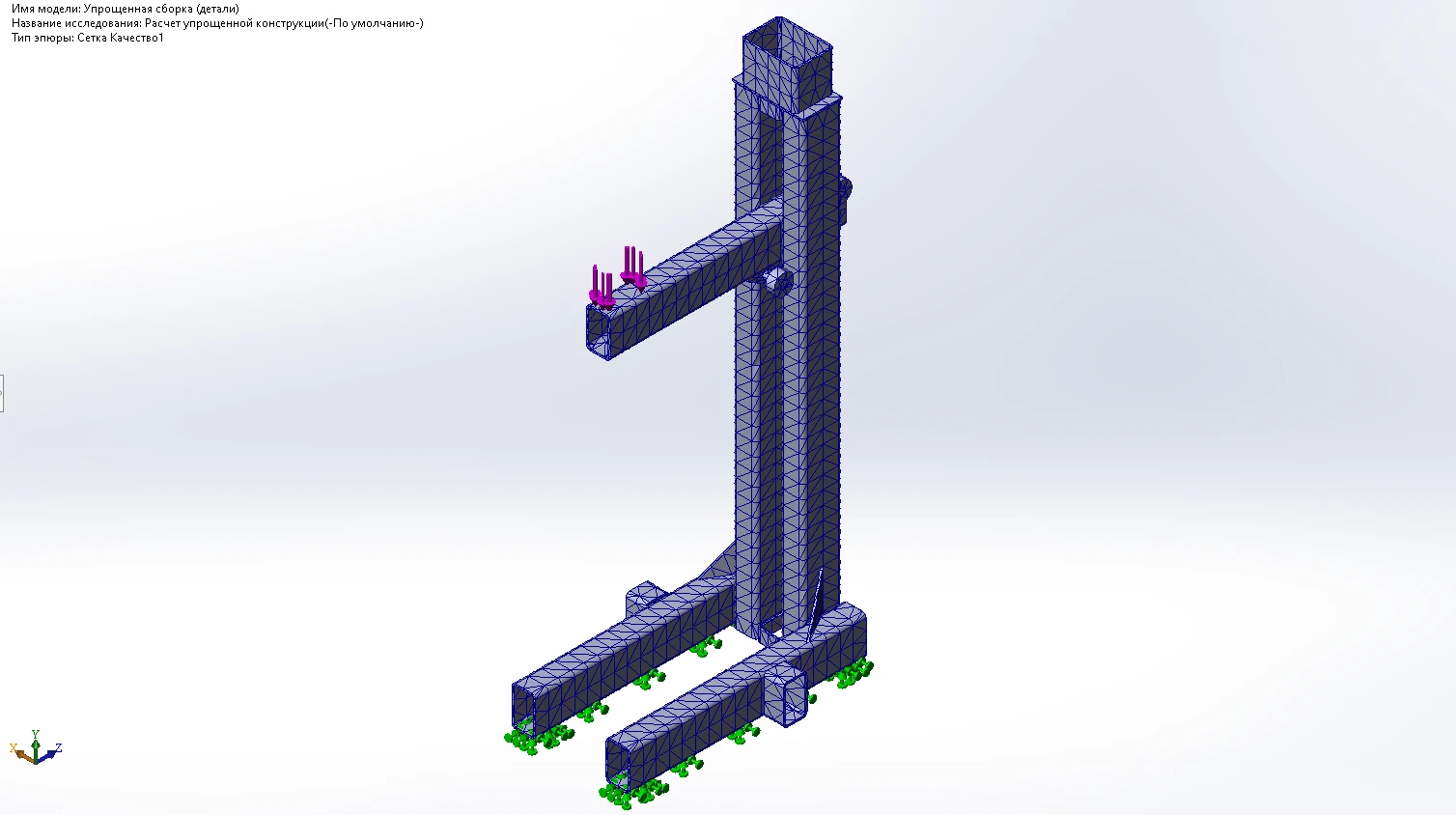

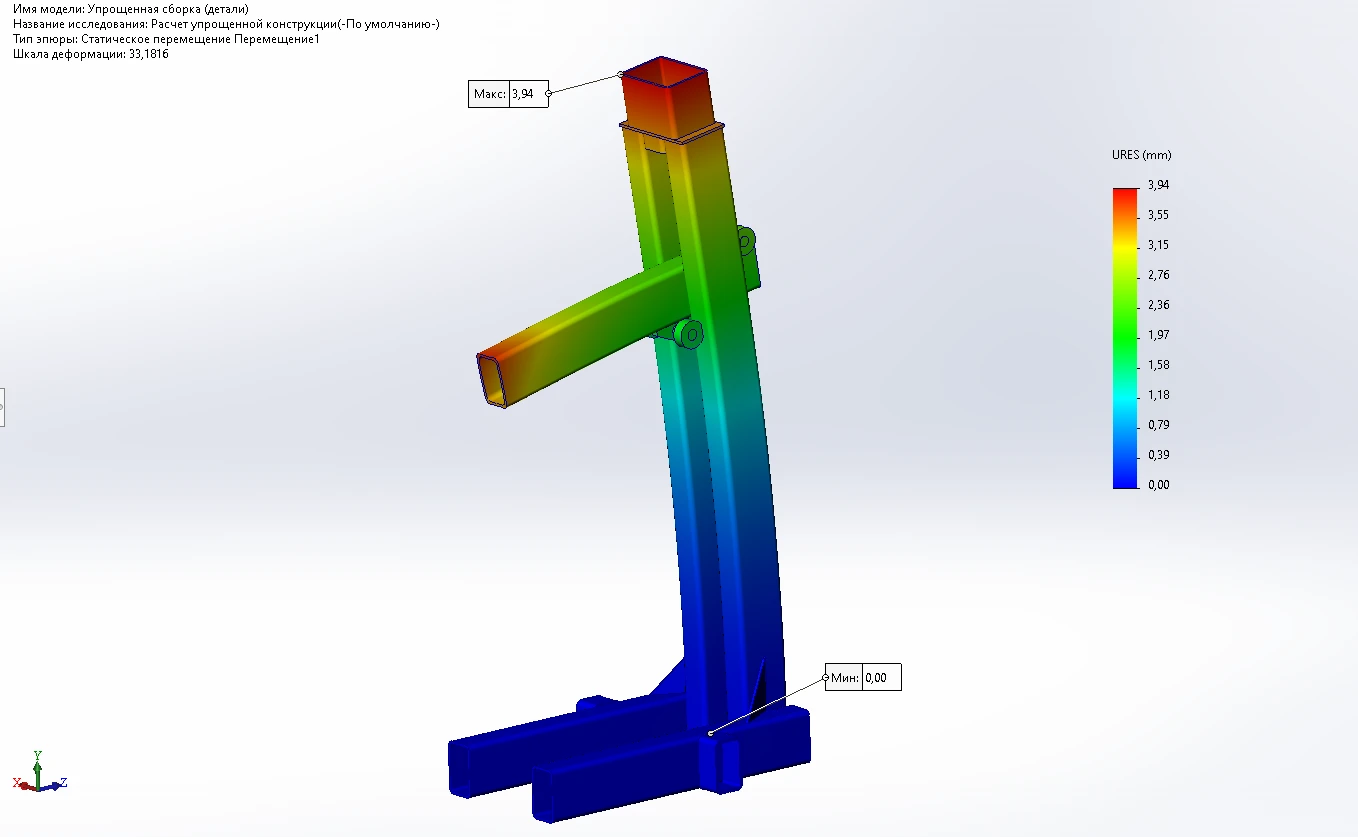

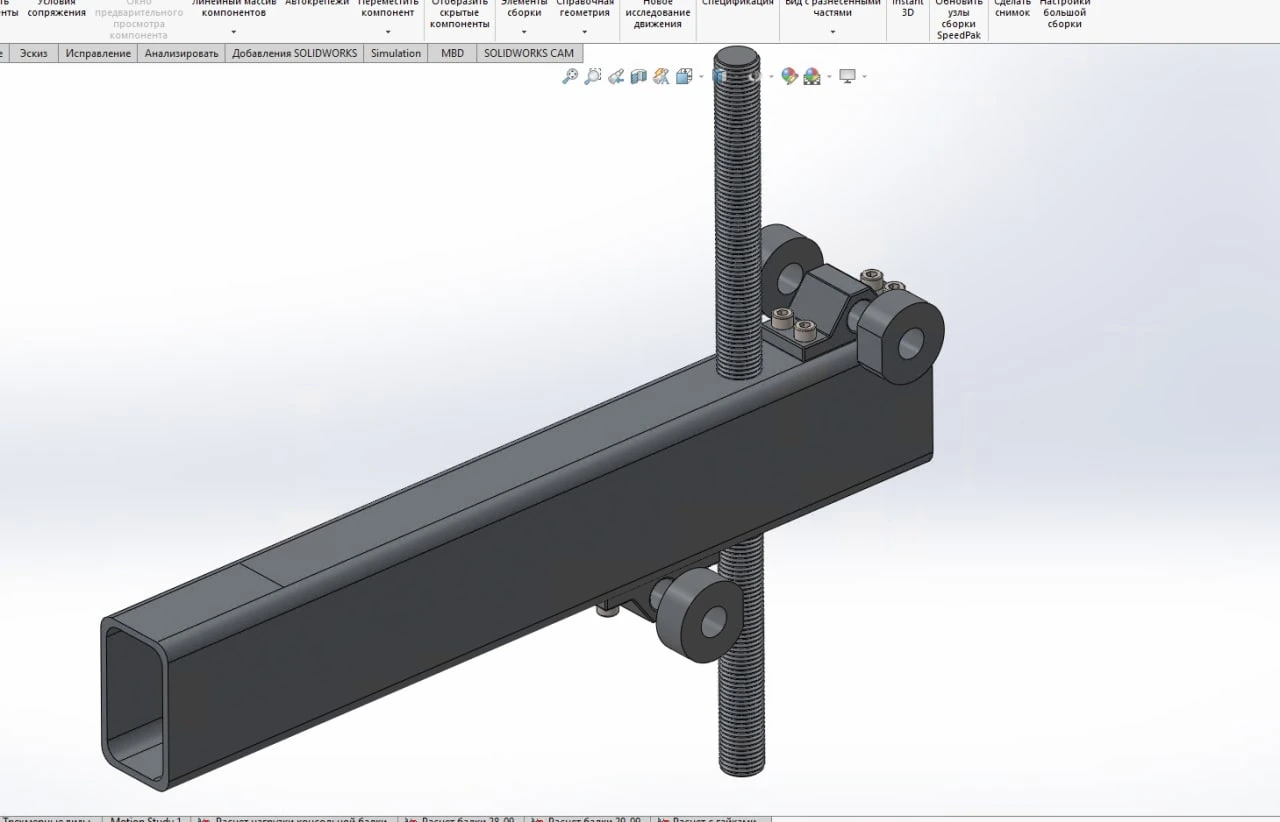

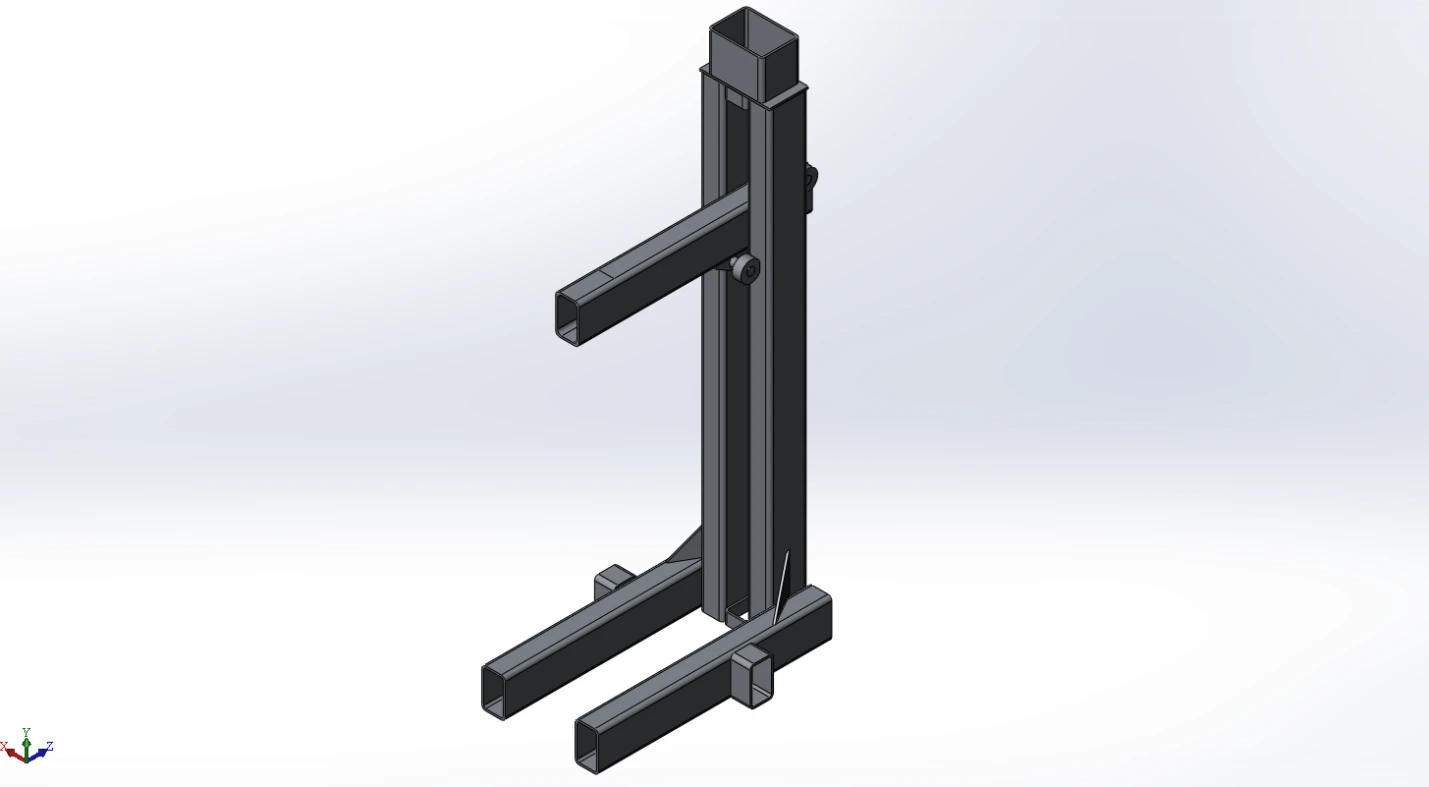

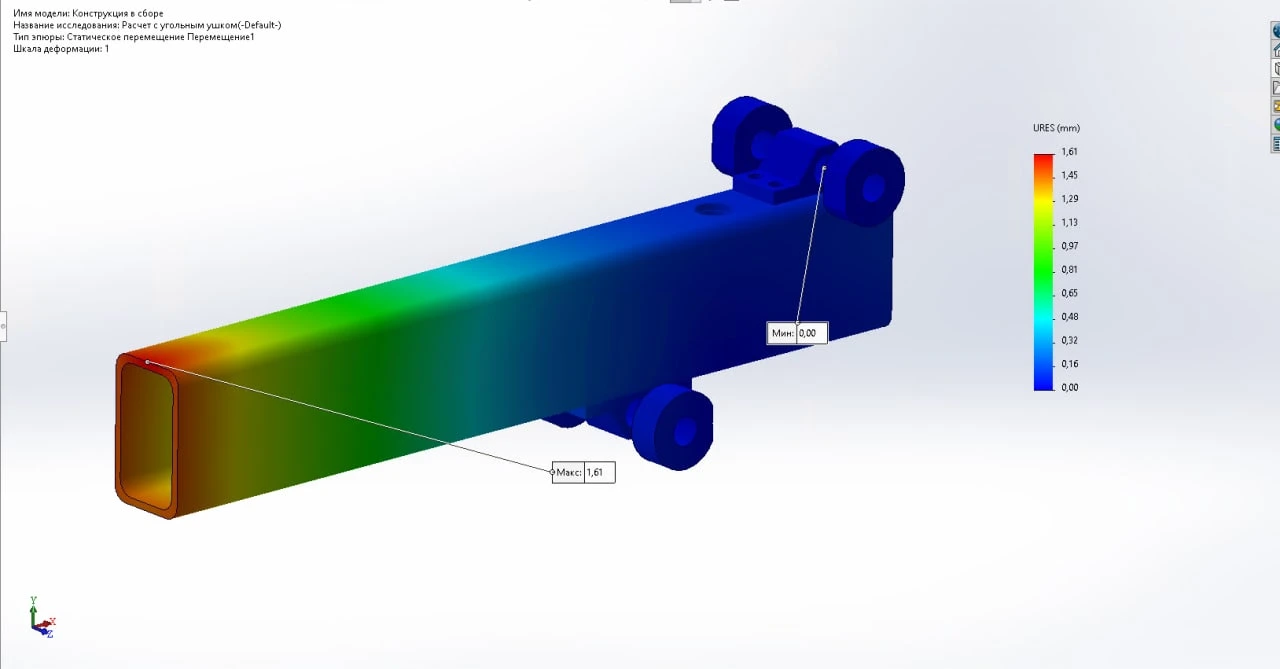

Выполнили расчёт сборки и уточнённое исследование консольной балки. Проверили напряжения в контактах, опорных ушках и крепеже.
Результат

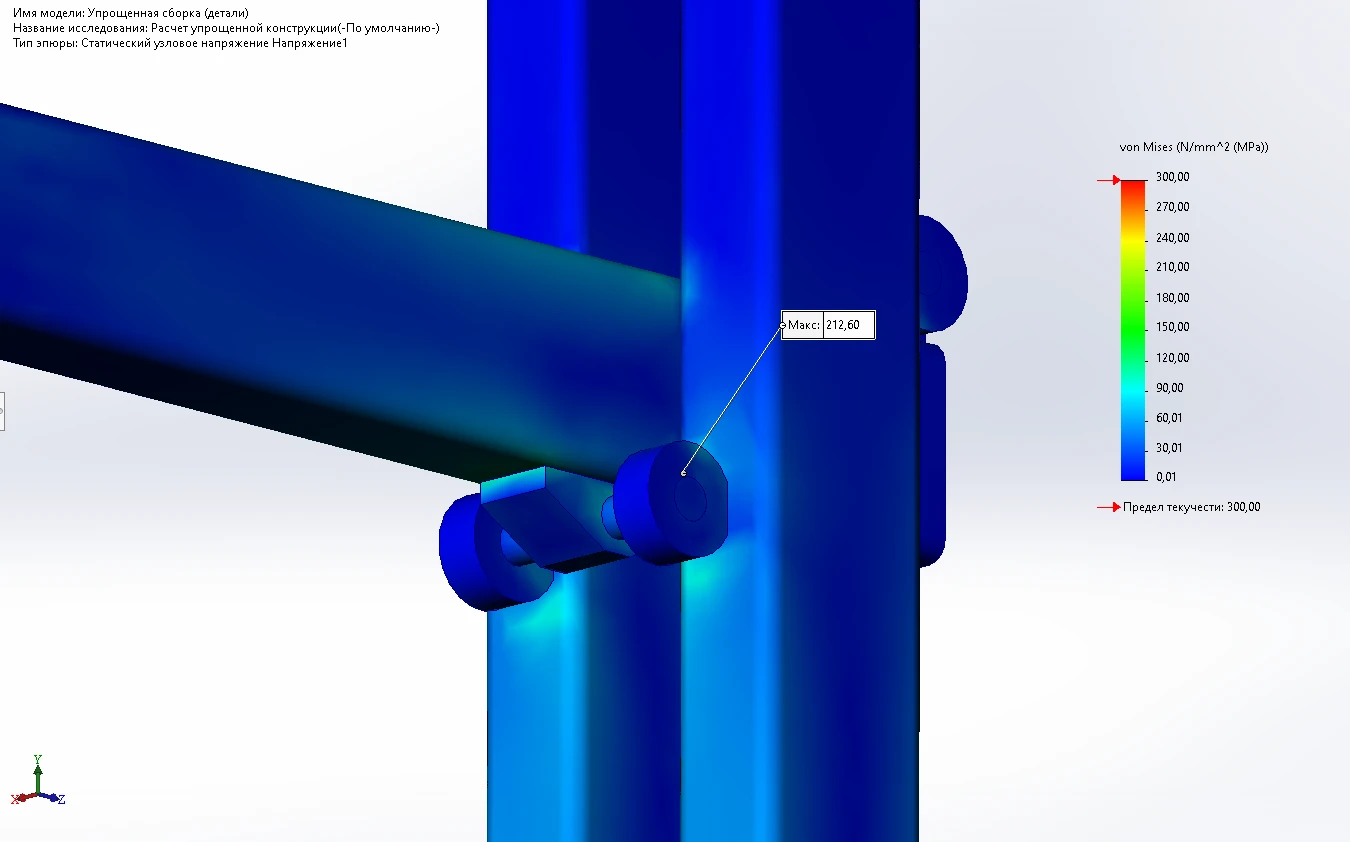

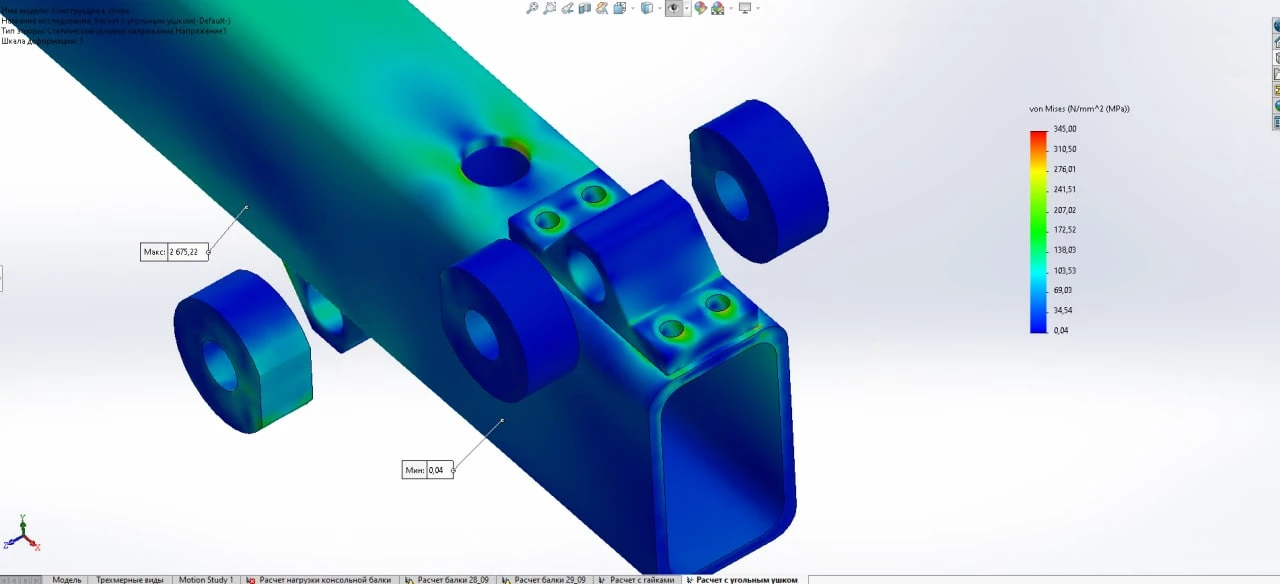

В модели обнаружили перегруженные зоны около нижнего подшипникового узла и риск местного смятия в контакте. Рекомендовали рассмотреть увеличение толщины балки с 5 до 7 мм и дополнительные испытания крепежа.
Что получил заказчик
- Проверку сборки и балки.
- Локализацию перегруженных зон.
- Предложения по доработке конструкции.
Проект в деталях

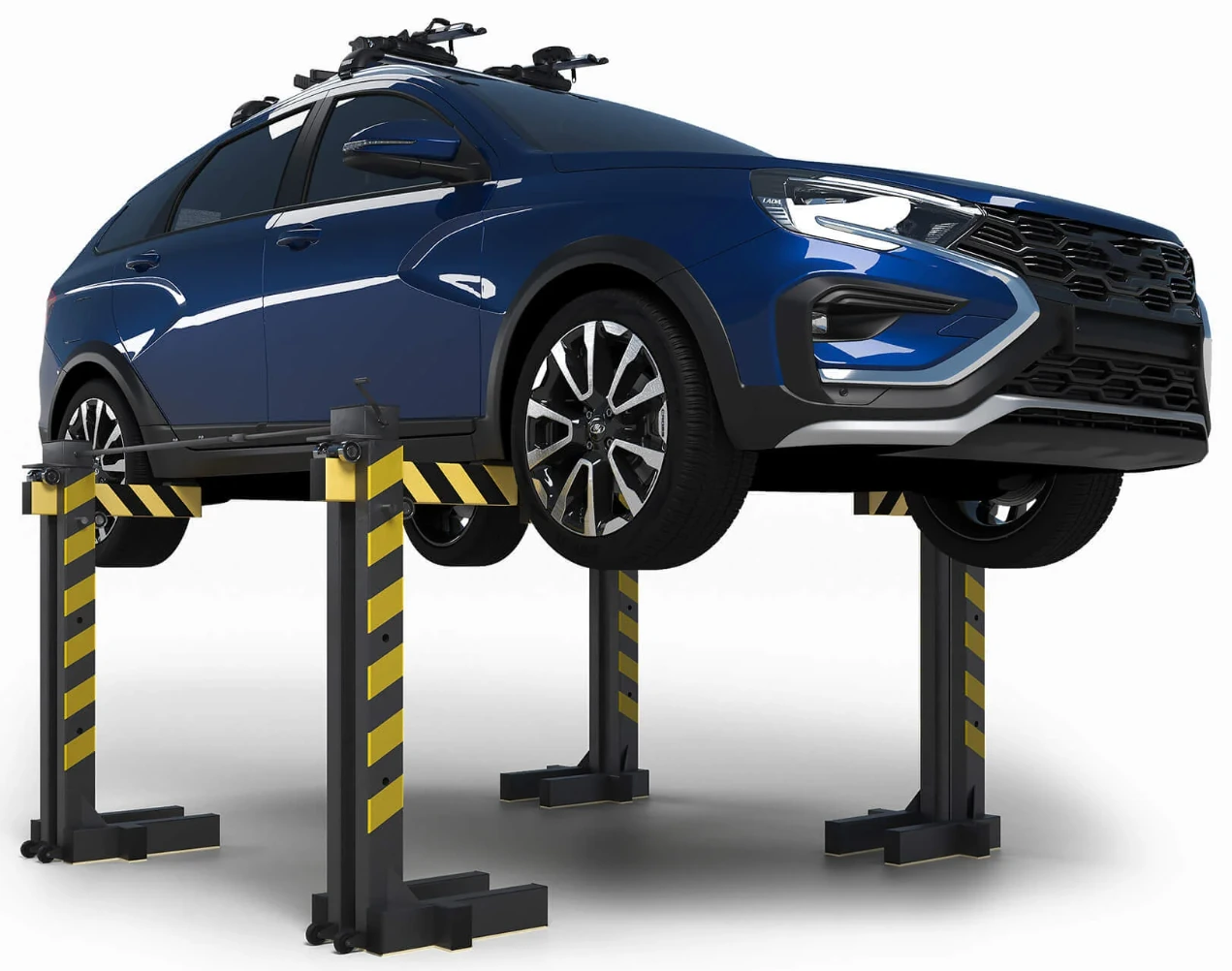

01 / 12Визуализация автомобильного подъёмника с легковым автомобилем.
Исходная схема требует доработки. Предложенное изменение толщины не представлено как уже подтверждённое испытаниями решение.
