Задача
Разработать односкатный автомобильный навес для размещения в городе Пушкине Ленинградской области и подготовить его к изготовлению.
Решение

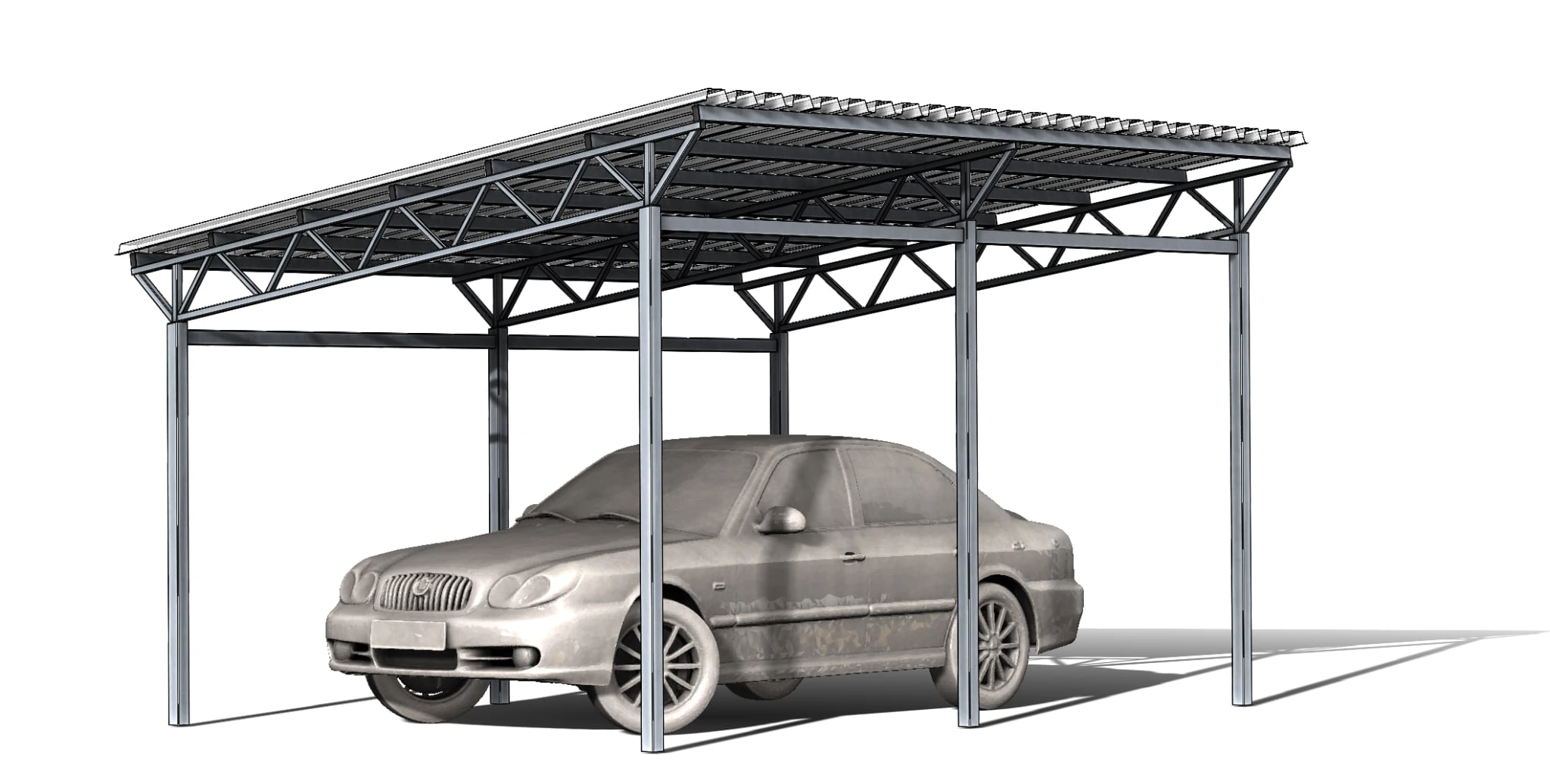

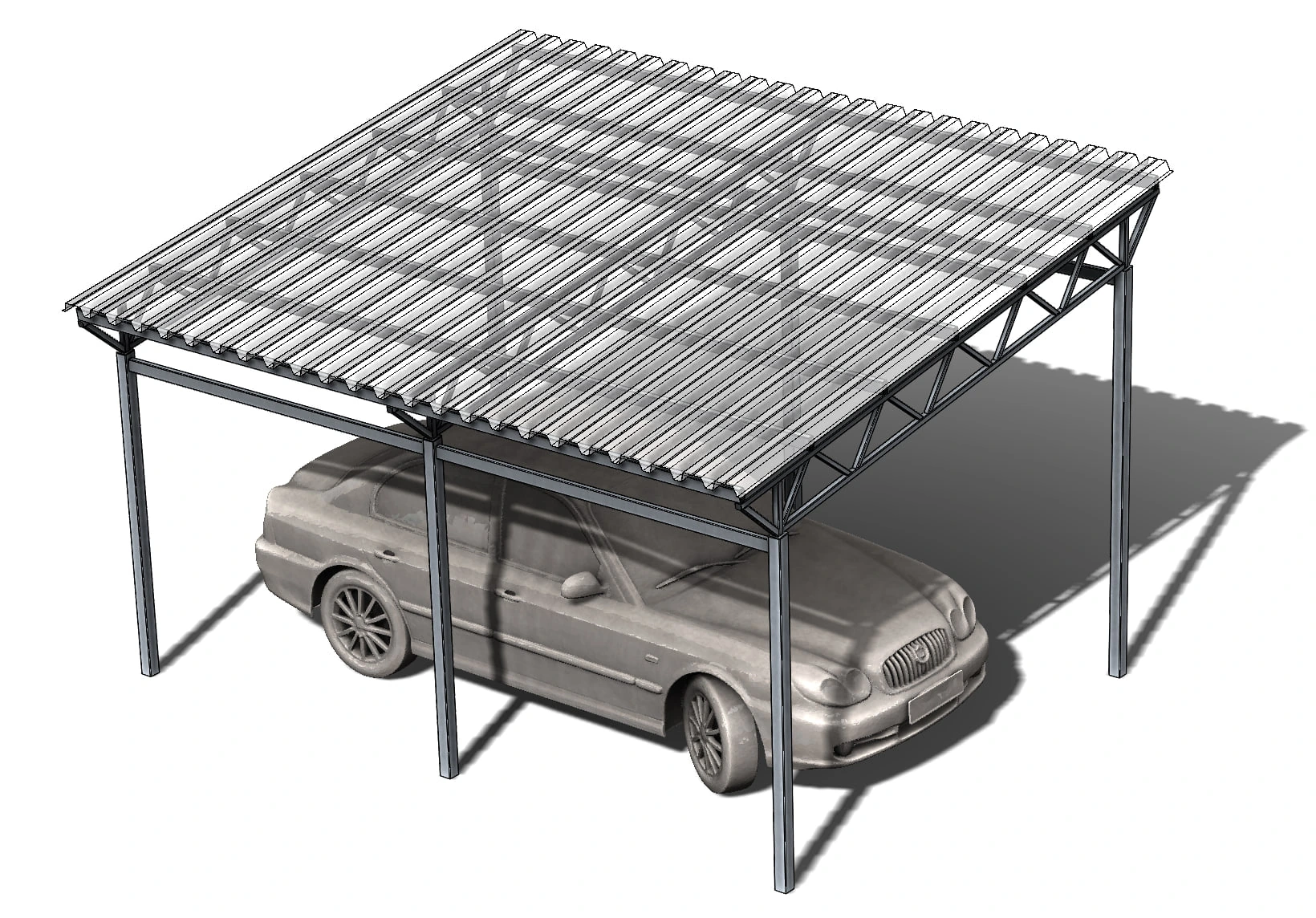

Построили 3D-модель металлического каркаса. Проработали стойки, фермы, прогоны и связи.

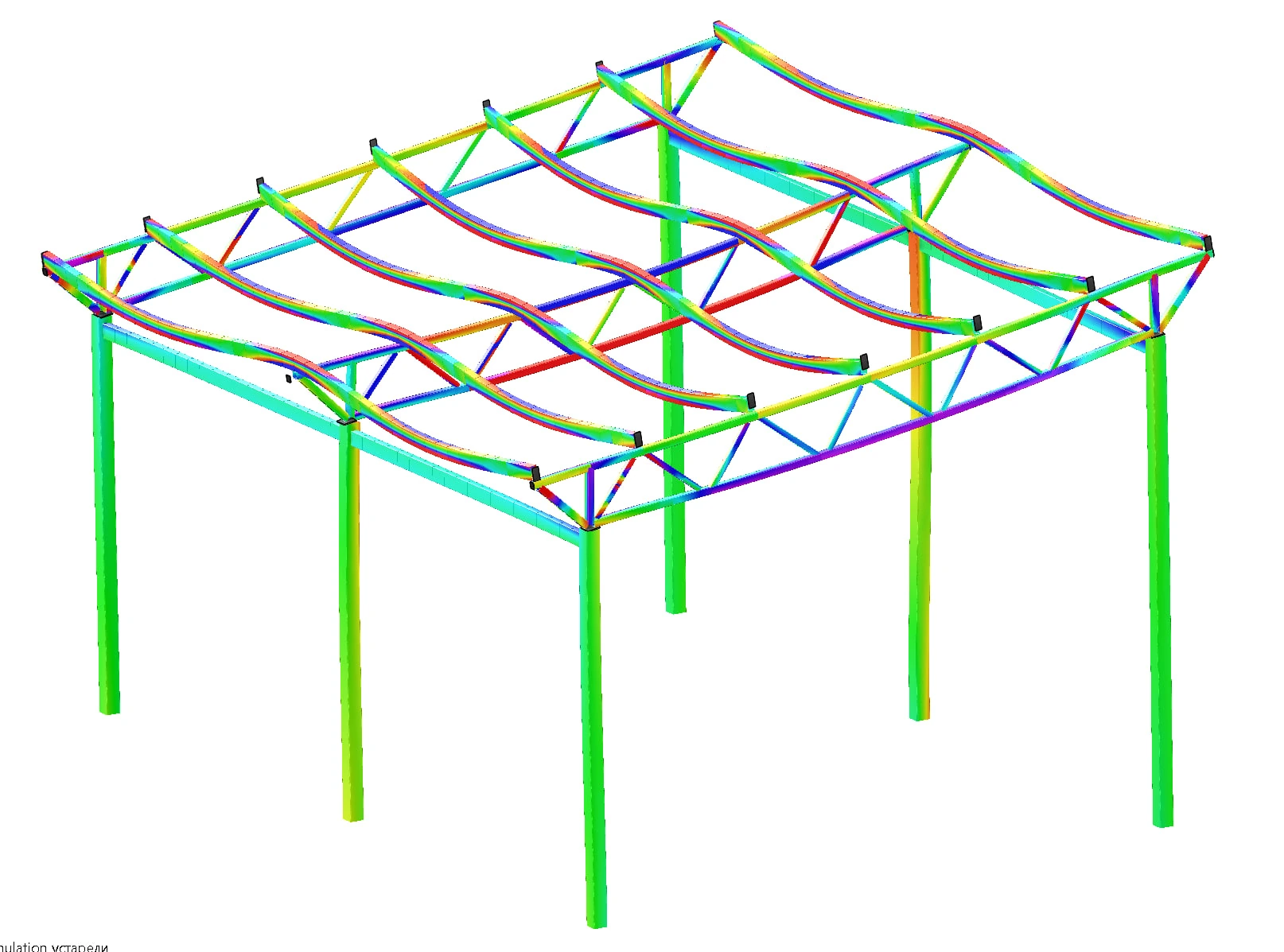

Проверили собственный вес, снеговые и ветровые нагрузки и их расчётные сочетания. Оценили прочность элементов, перемещения и общую жёсткость.
Подготовили расчётную документацию и комплект КМД для изготовления и монтажа.
Результат

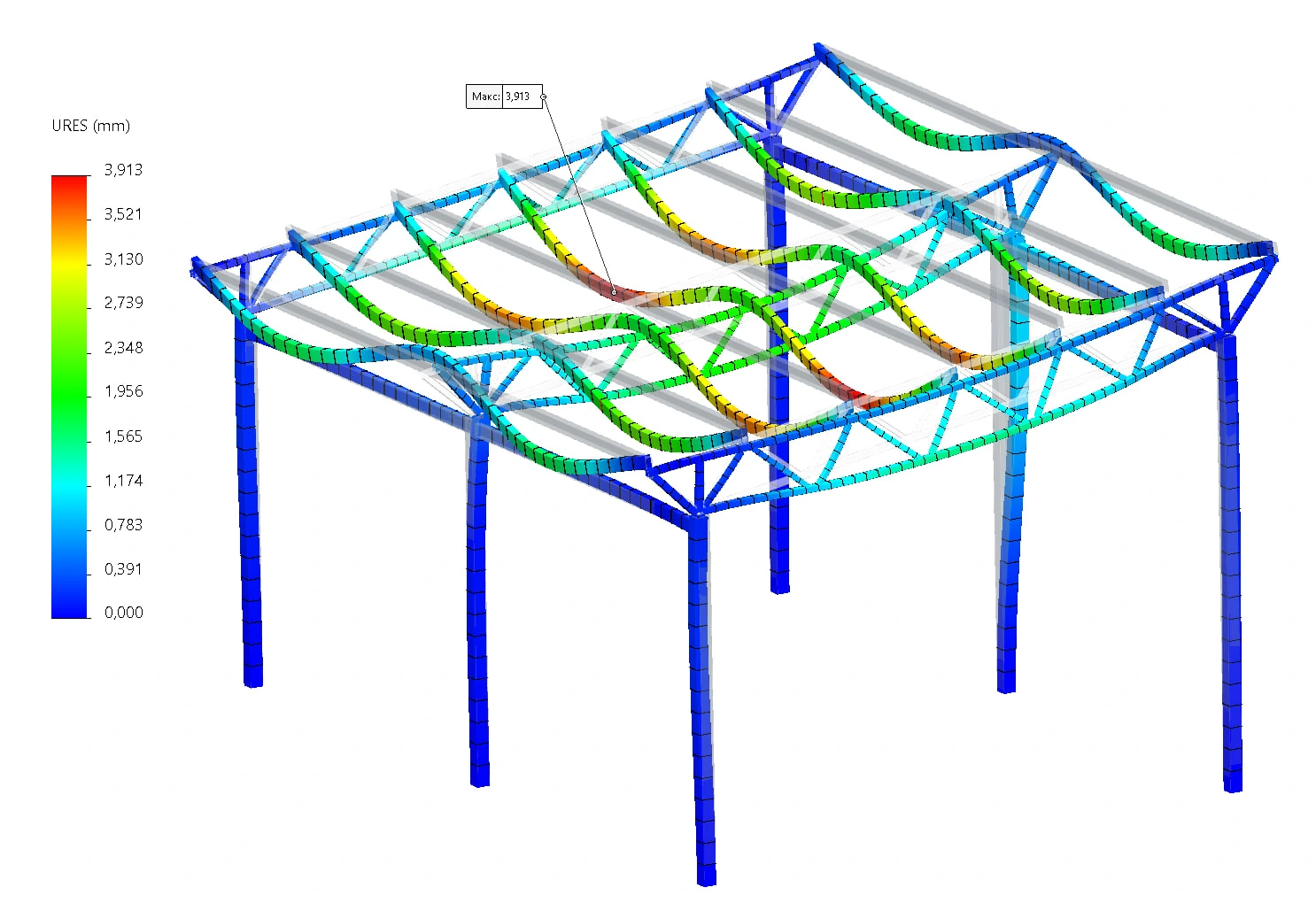

Для принятых условий получен запас по прочности 1,5 и примерно трёхкратный запас по жёсткости. Прогибы находятся в допустимых пределах.
Заказчик получил расчётное обоснование конструкции и комплект чертежей для производства. Фотография готового навеса дополняет цифровую модель и результаты анализа.
Что получил заказчик
- 3D-модель каркаса.
- Расчёт на собственный вес, снег, ветер и сочетания нагрузок.
- Комплект КМД для изготовления и монтажа.
Проект в деталях

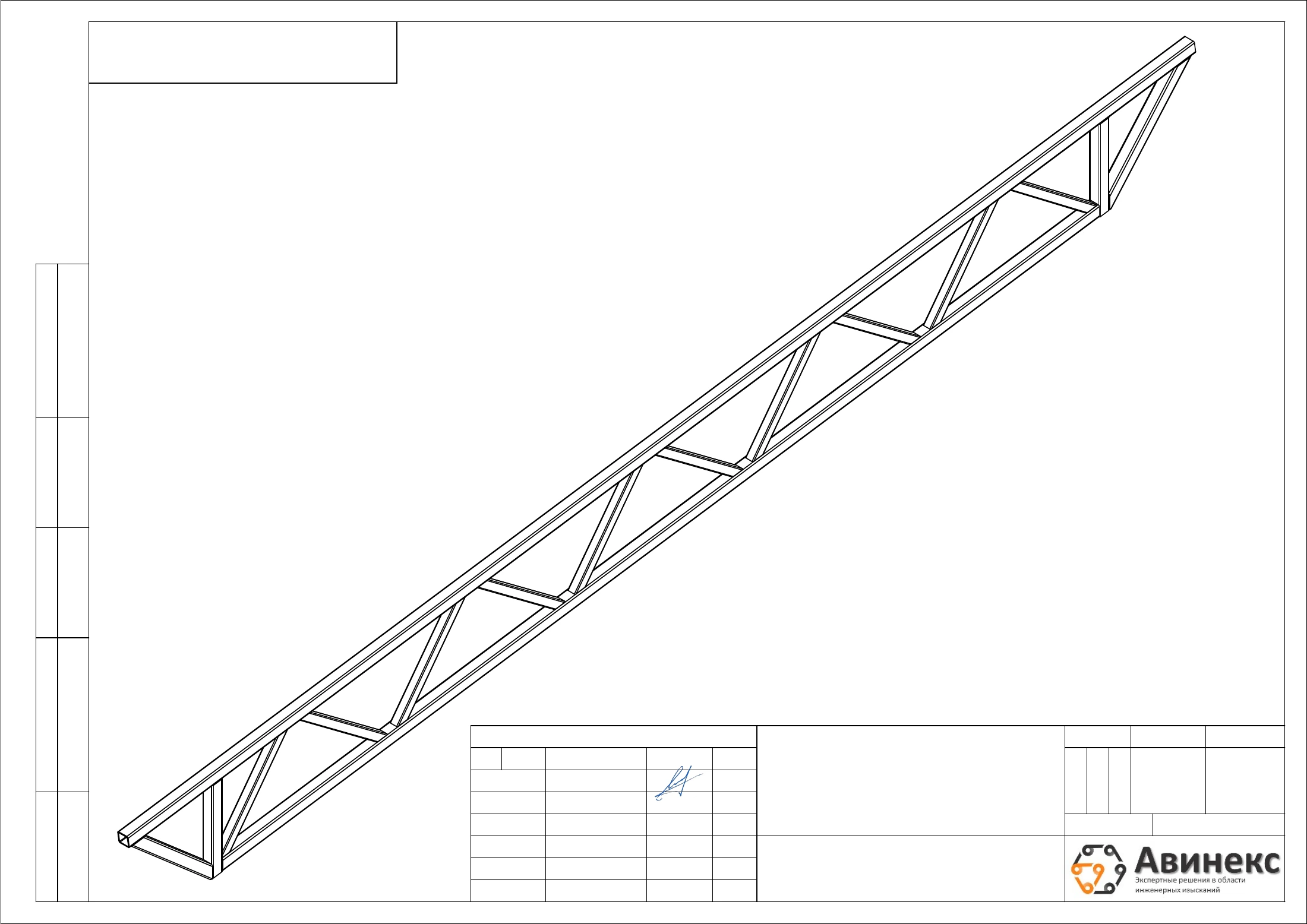

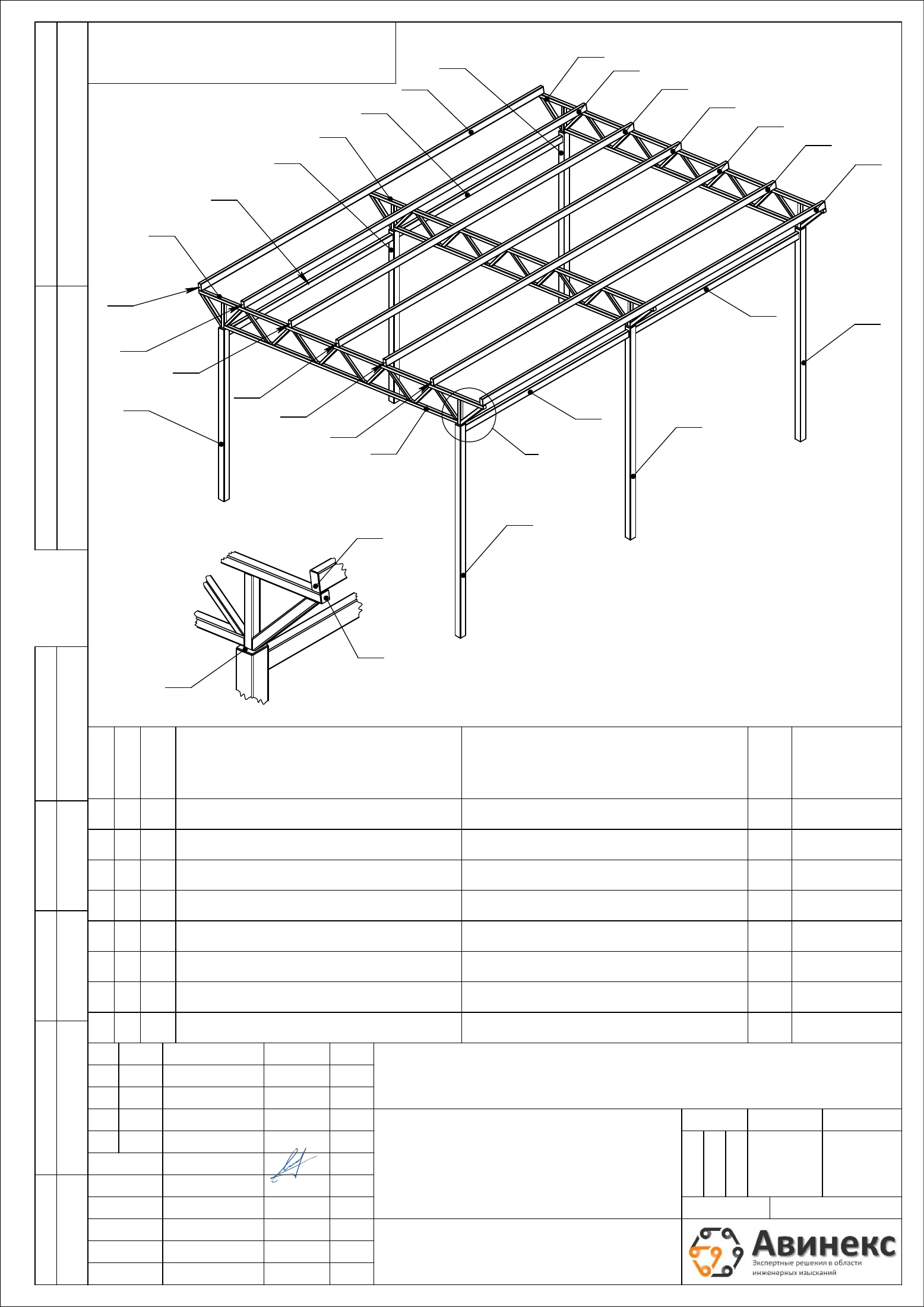

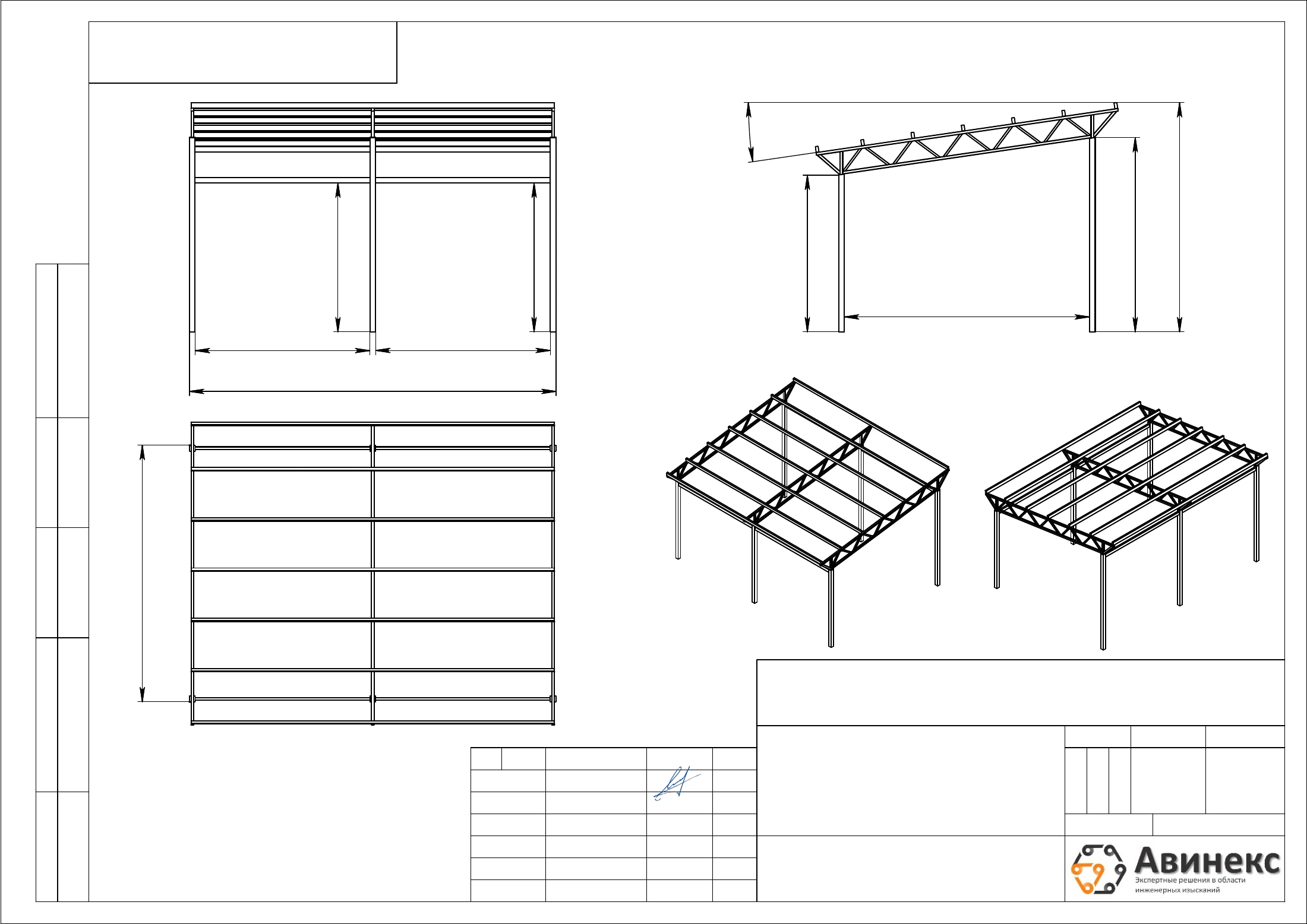

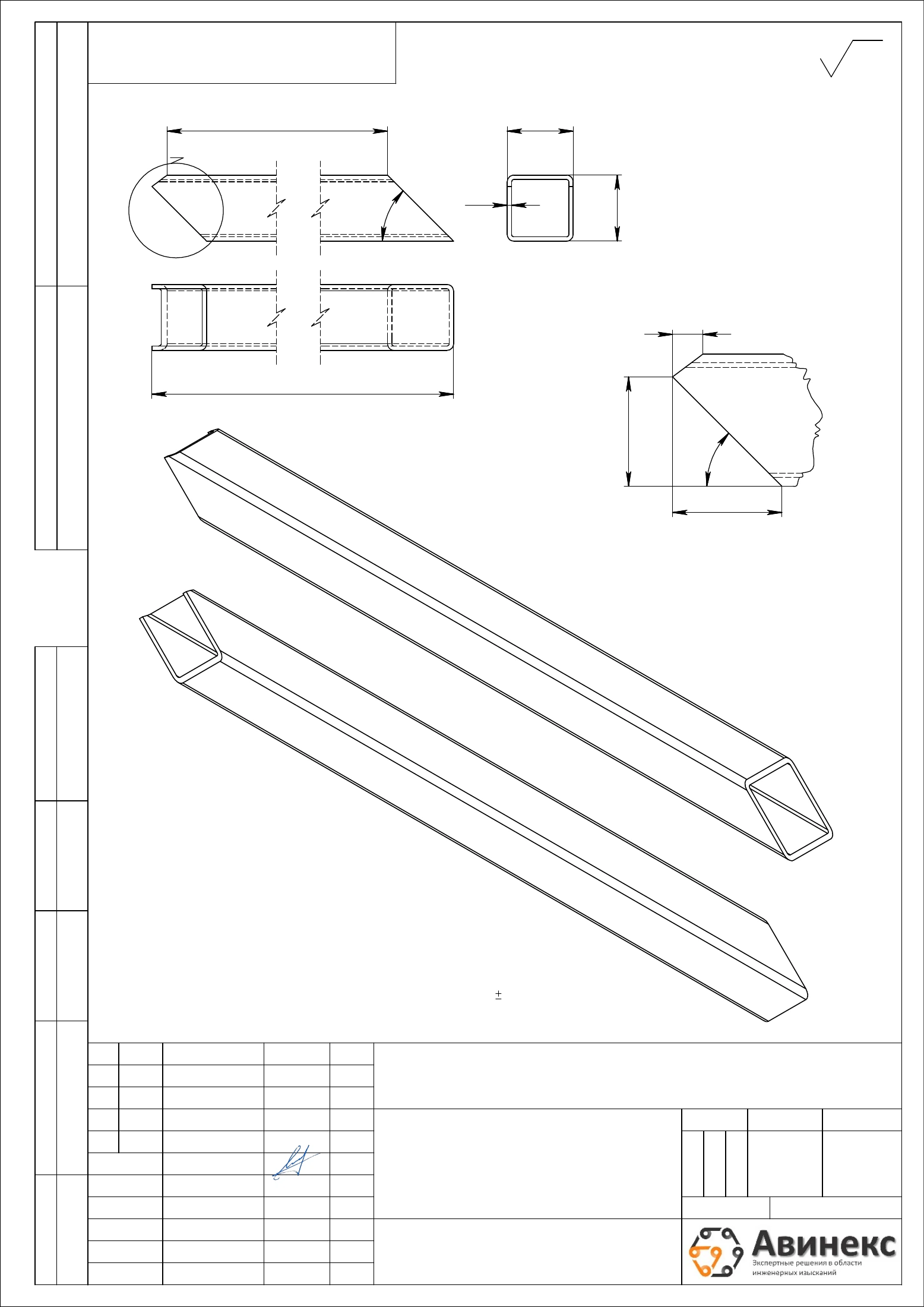

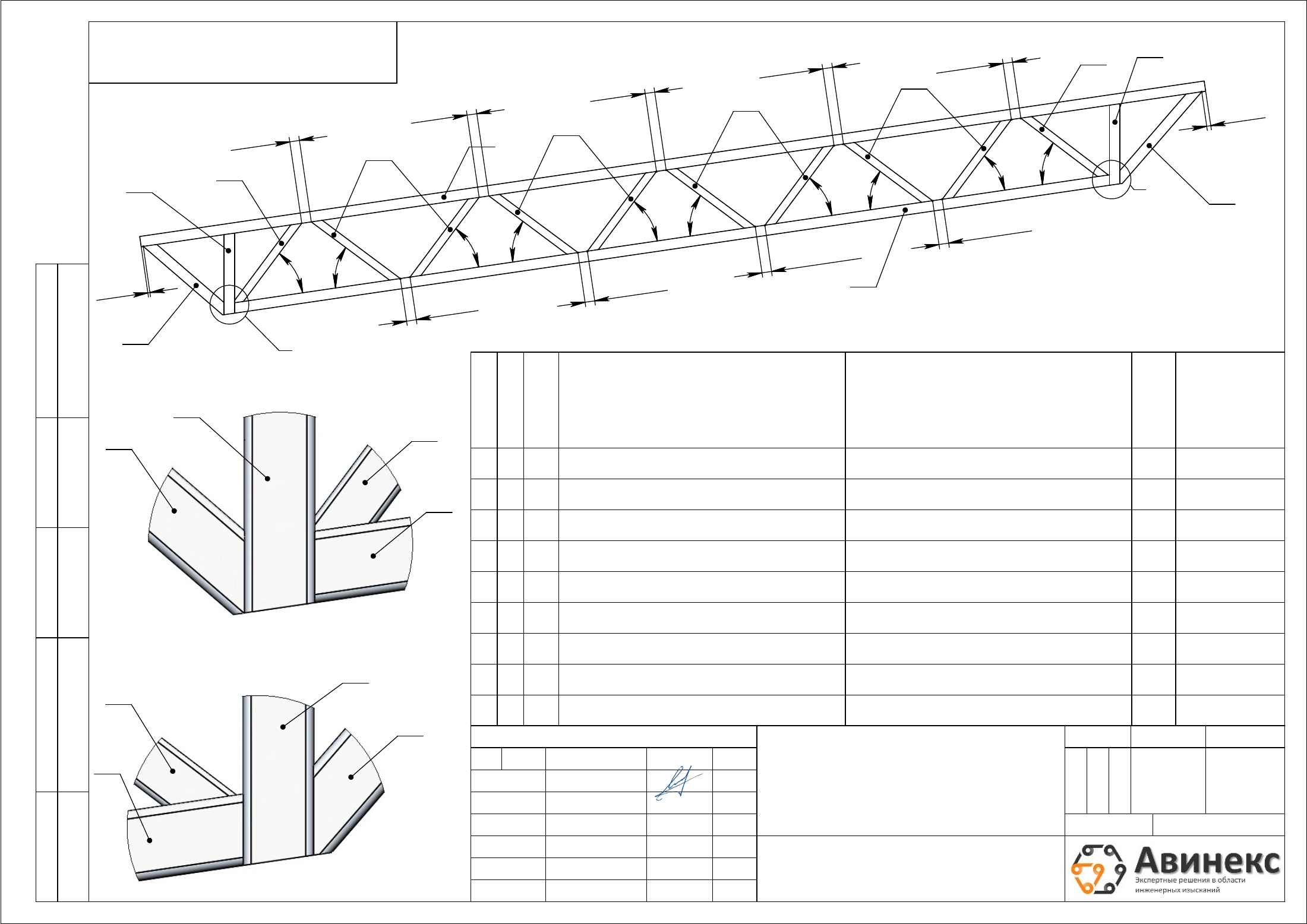

01 / 10В публичных копиях чертежей скрыты размерные и идентификационные данные; на отдельных видах — части узлов.

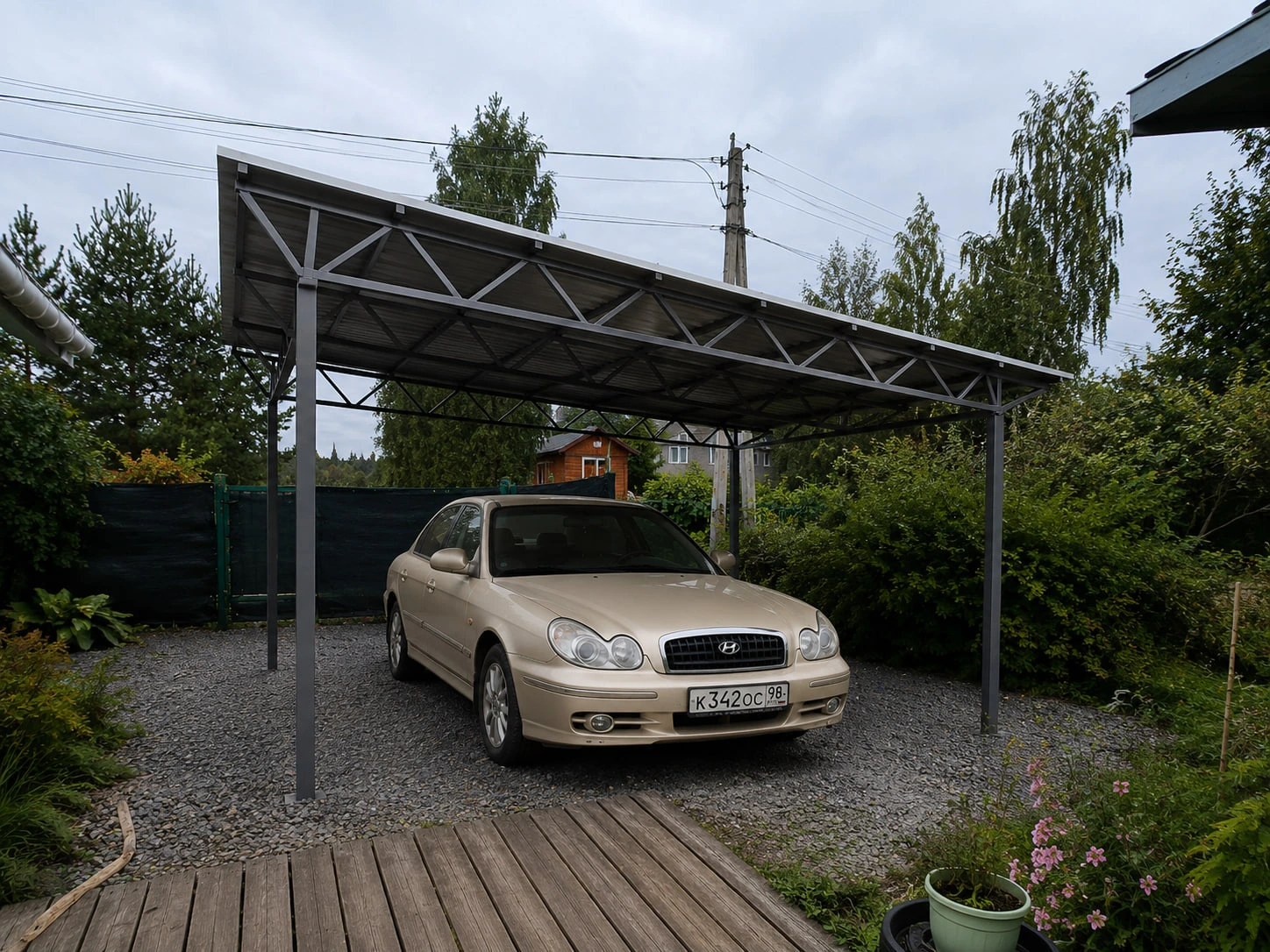

Готовый односкатный автомобильный навес 5 × 3,5 м в Пушкине.
Запасы относятся к нагрузкам и расчётной схеме данного проекта. Изготовление и монтаж представлены фотографией готового объекта; выполненные Авинекс работы — проектирование, расчёты и документация.
