Задача

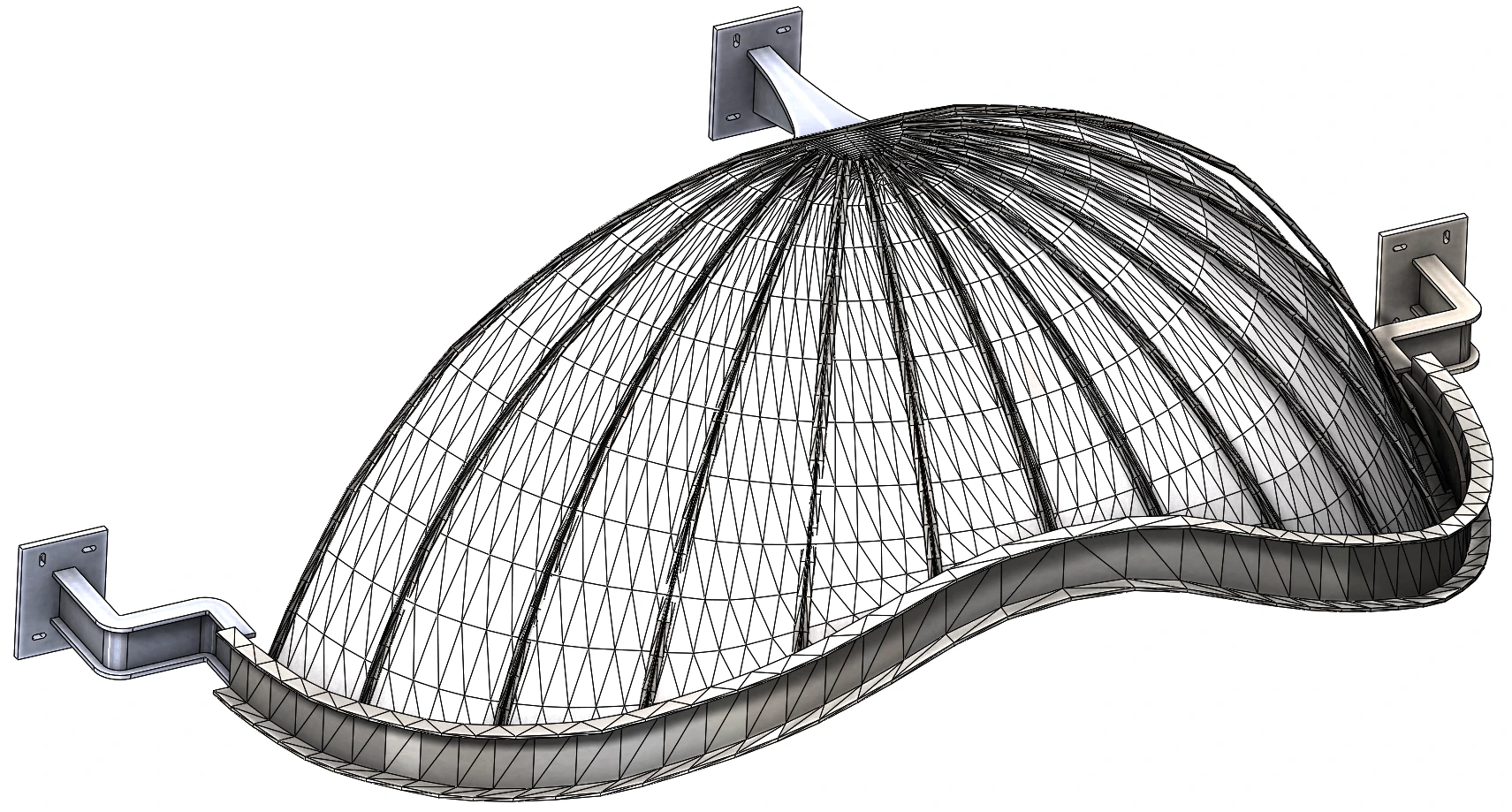

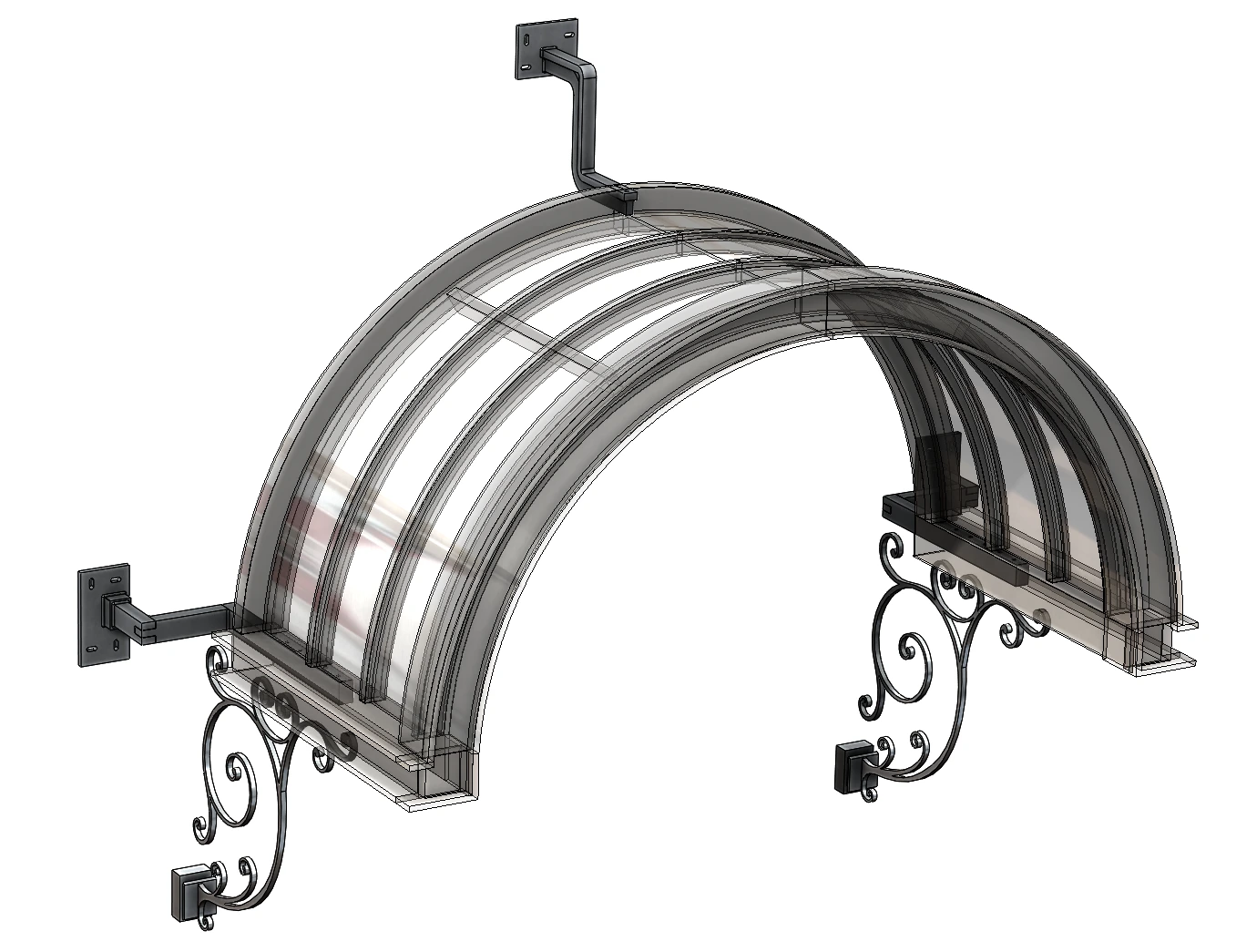

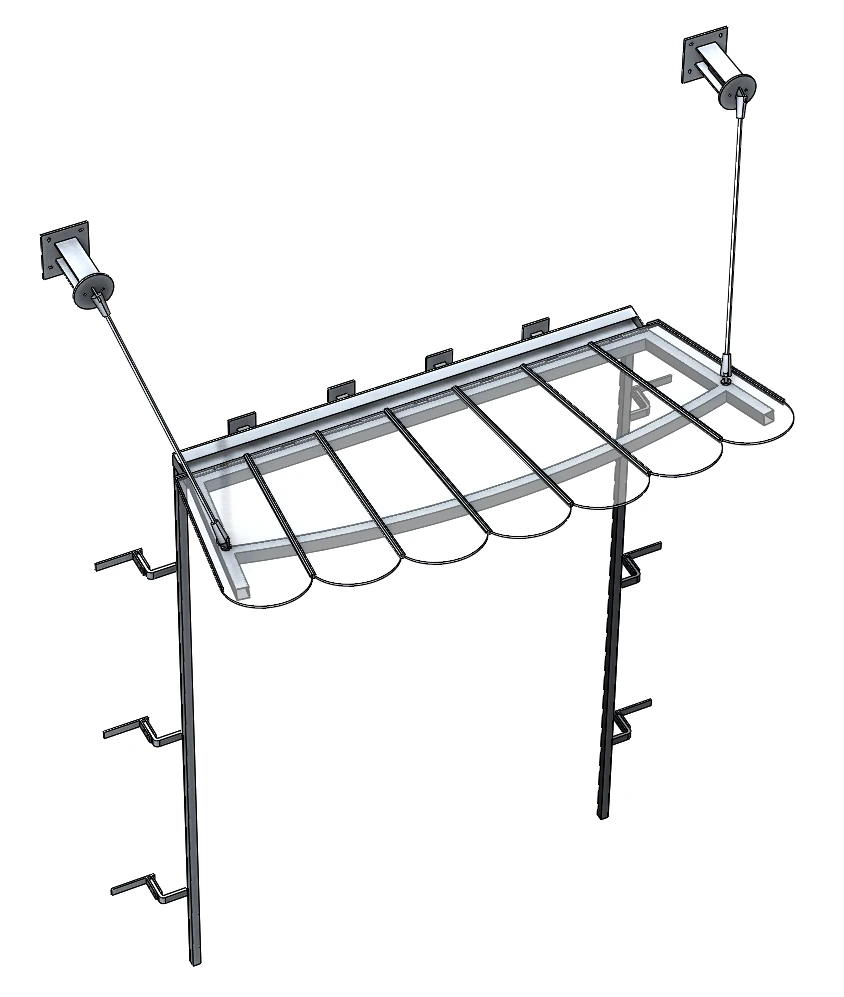

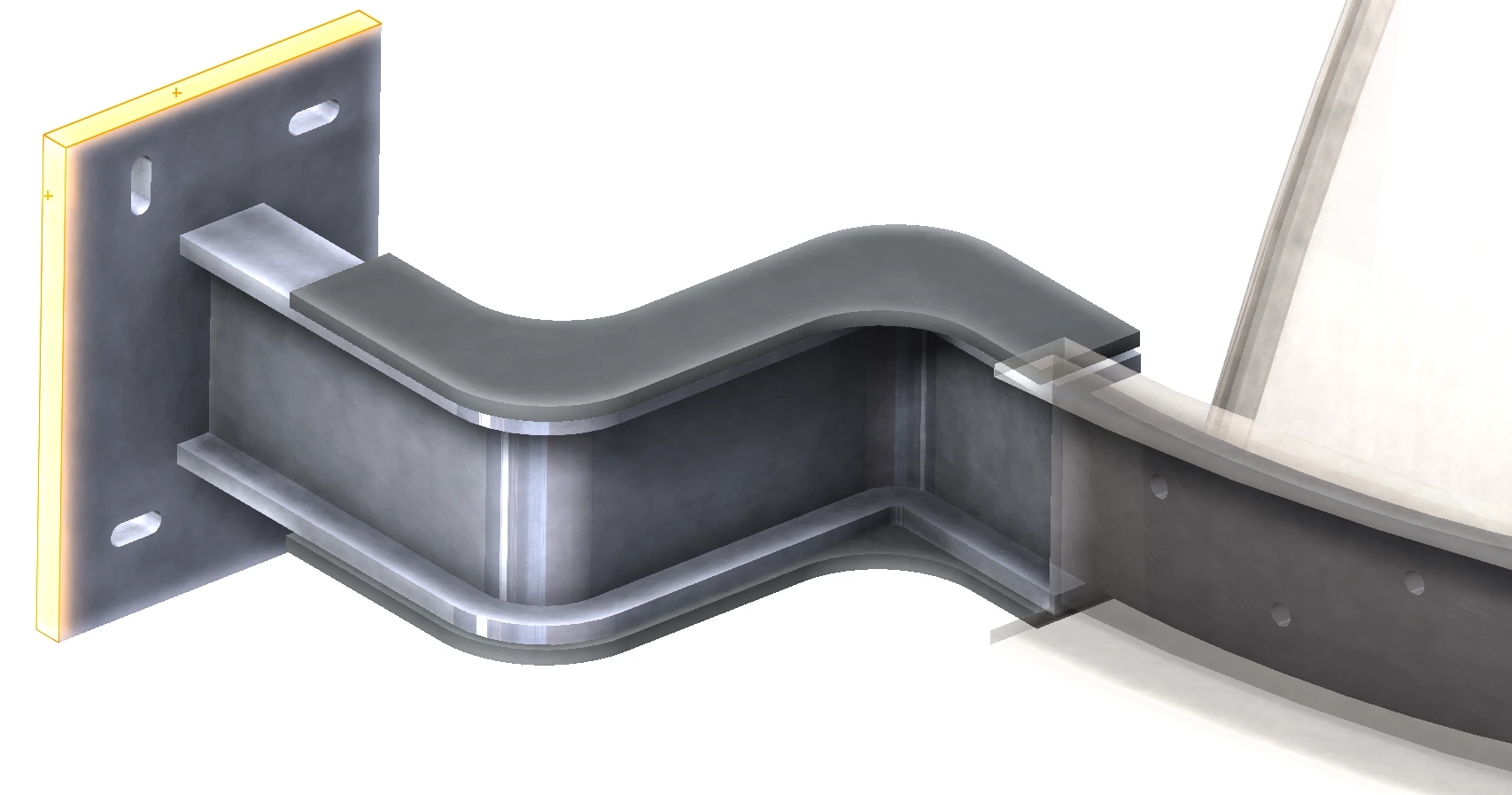

Оценить кронштейны козырьков MQ-02, MQ-04 и MQ-06 под собственным весом, снегом и ветром, включая работу анкерных креплений.
Решение

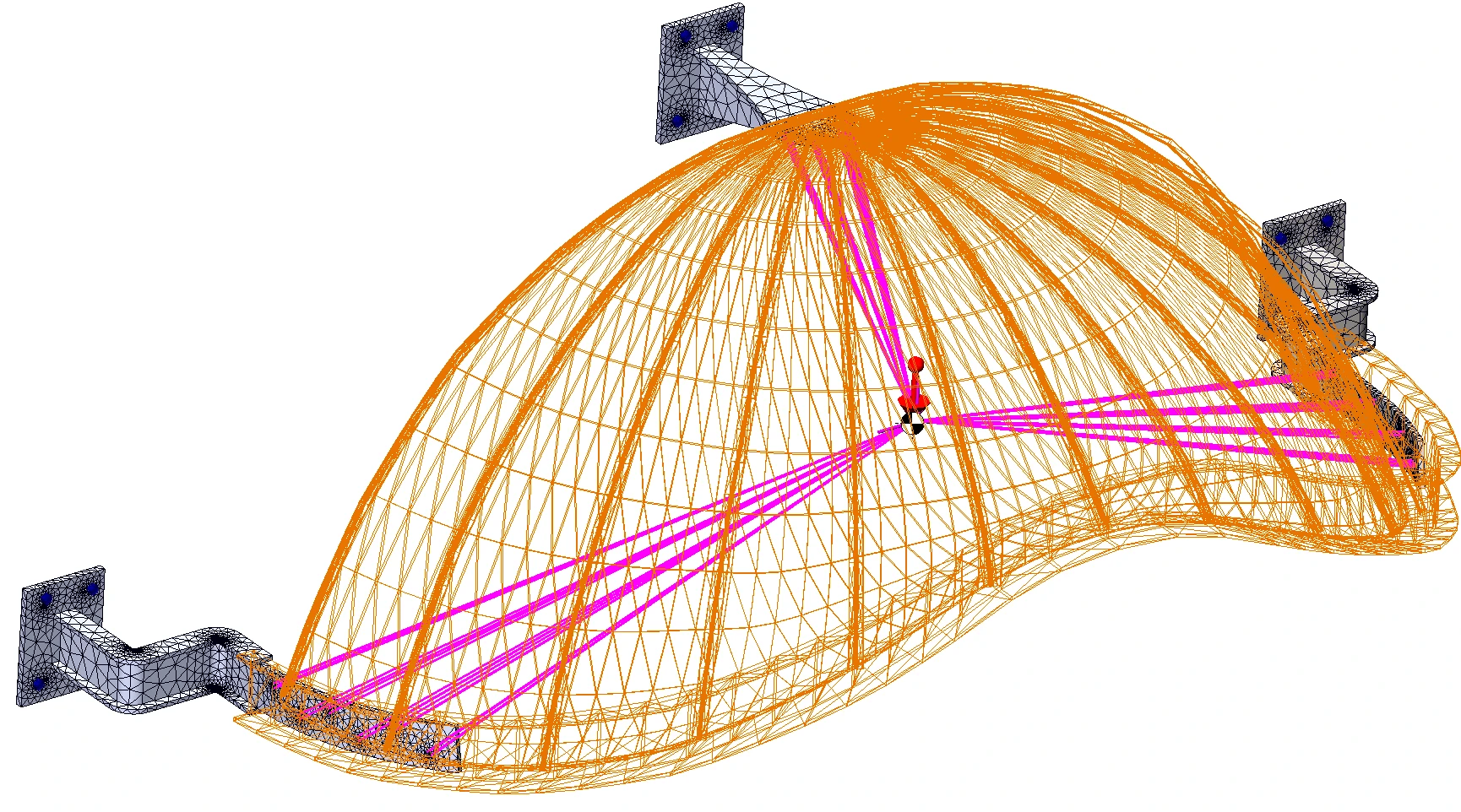

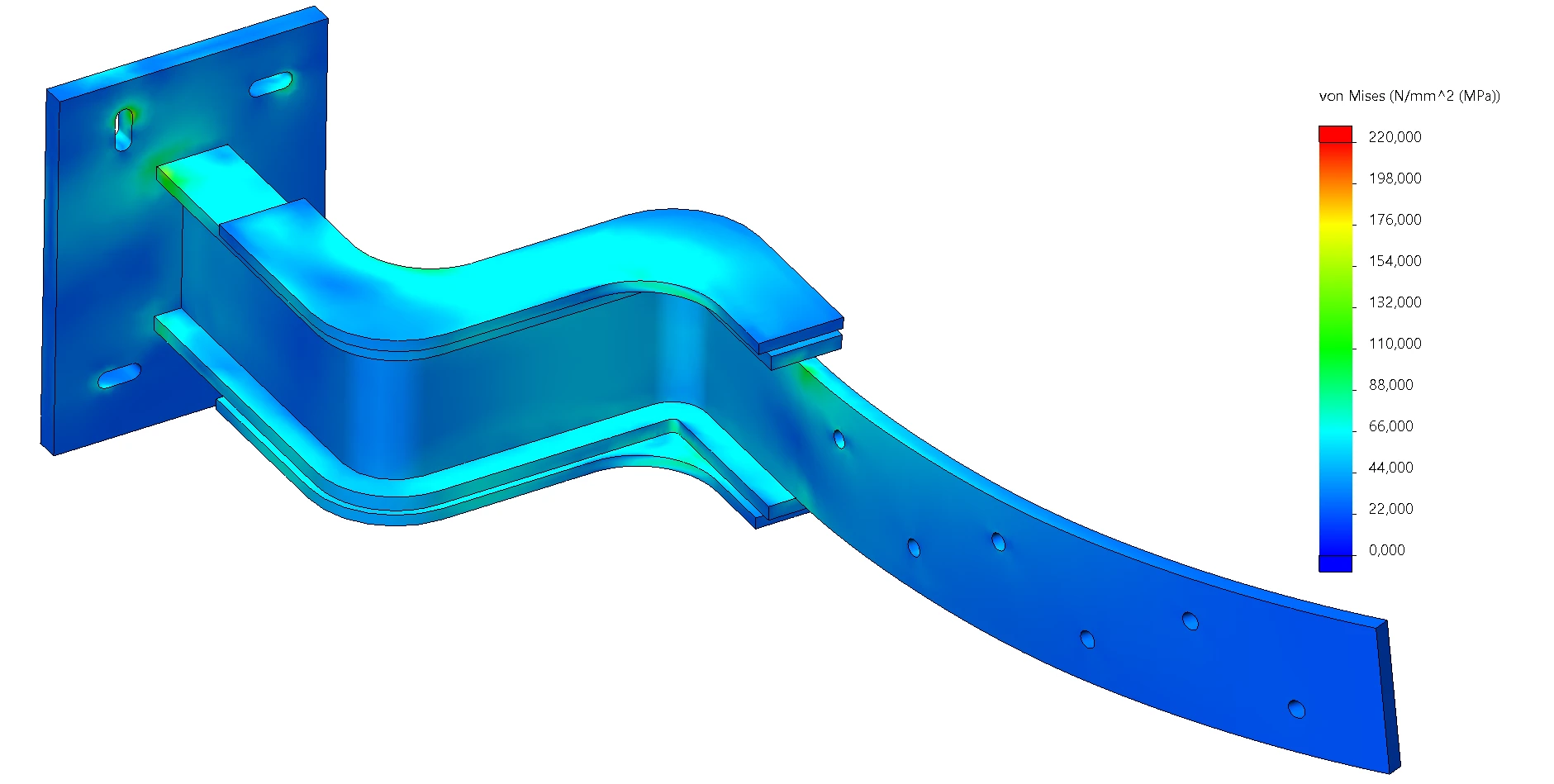

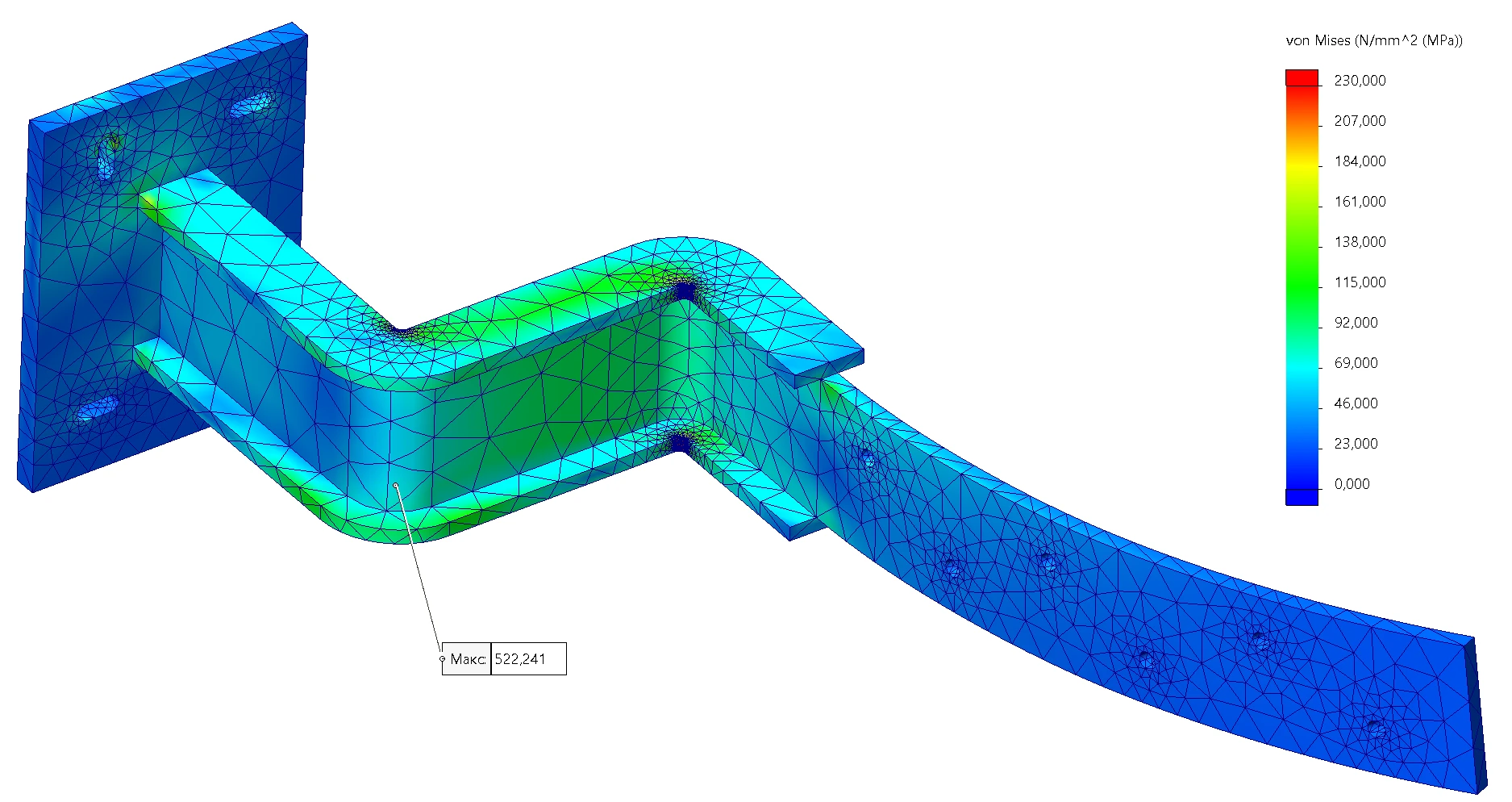

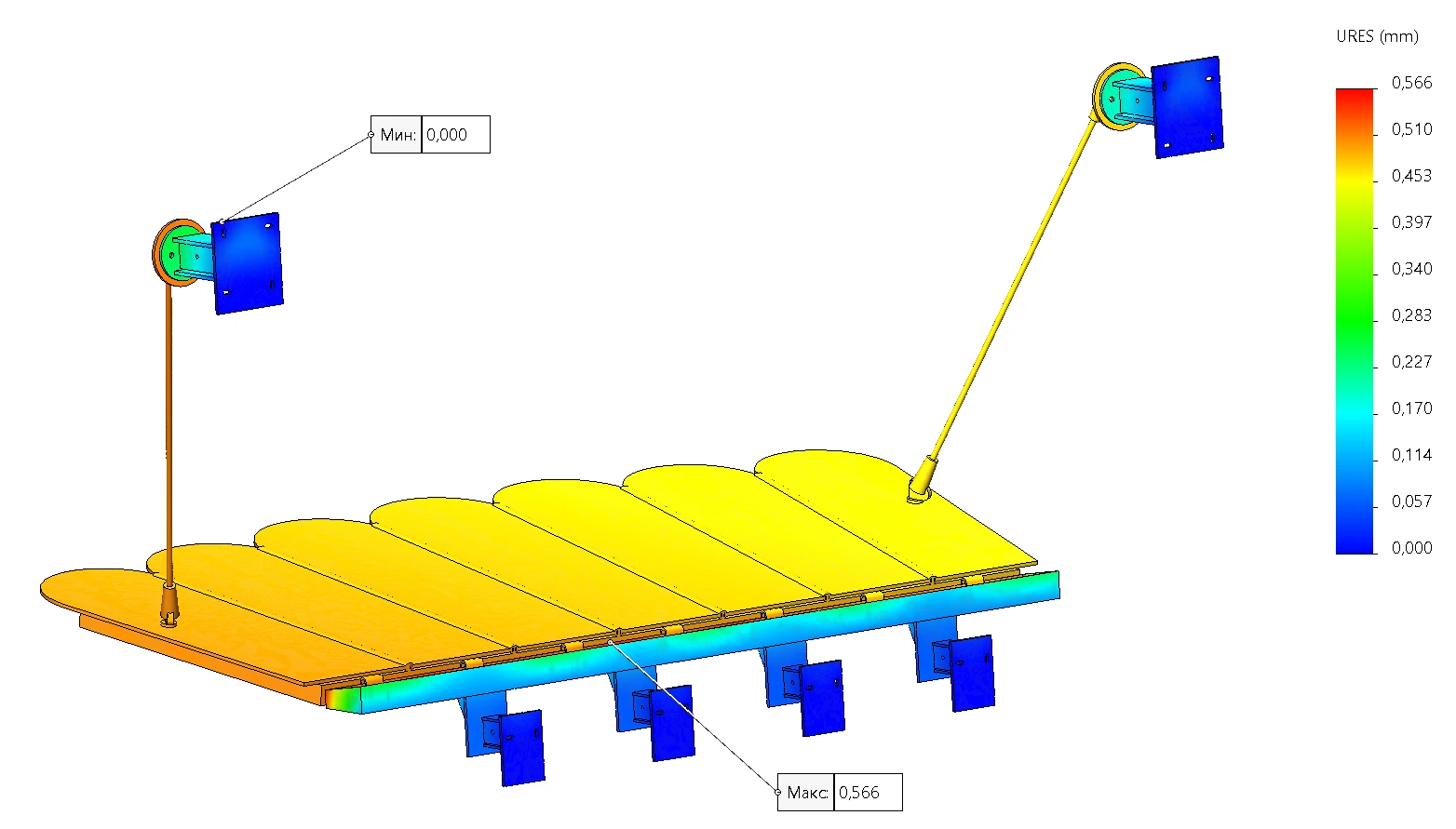

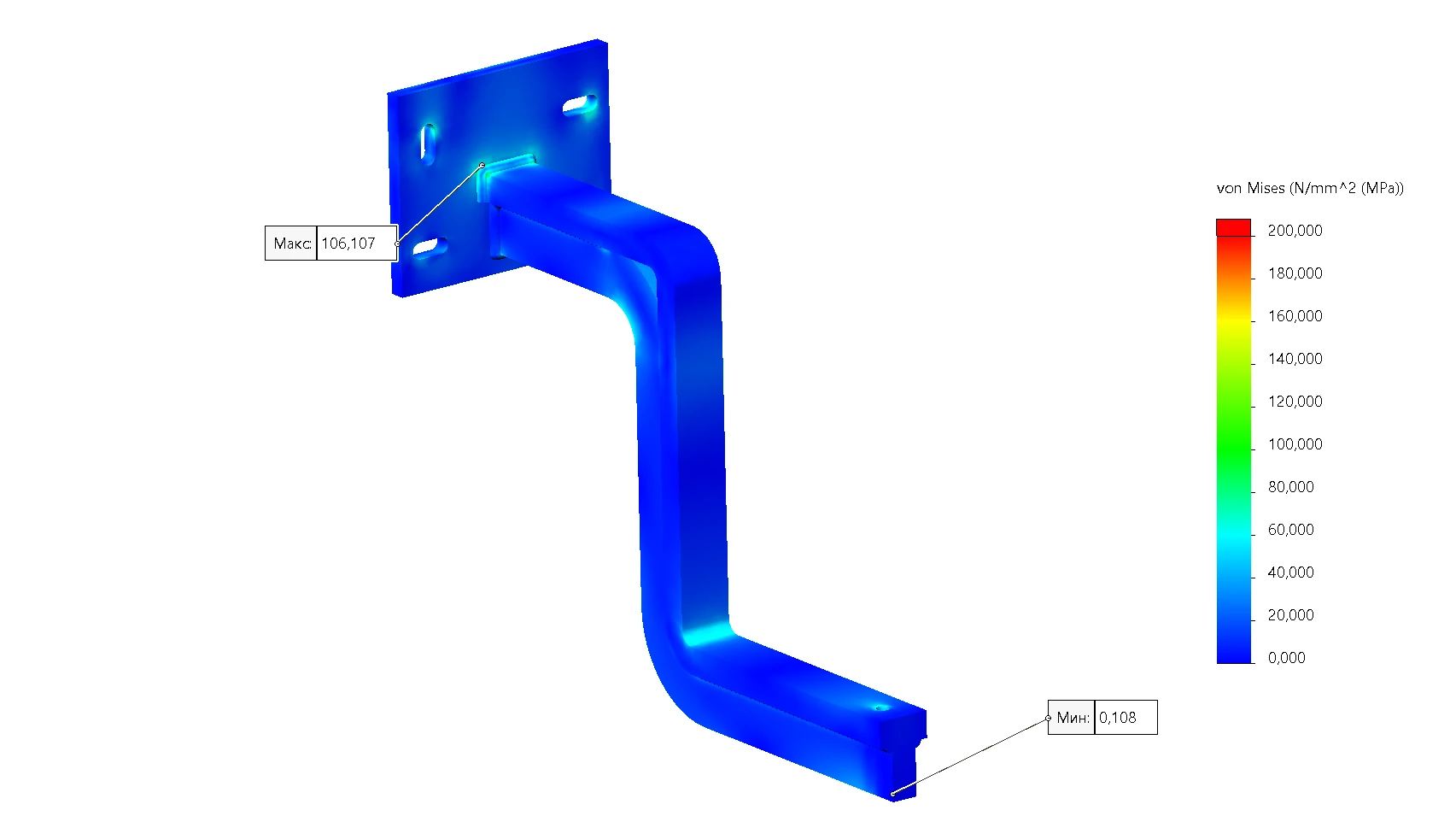

Рассчитали три исполнения. Для MQ-02 исследовали концентрации напряжений и проверили усиленную конфигурацию. Для остальных вариантов оценили напряжения, прогибы и усилия крепежа.
Результат

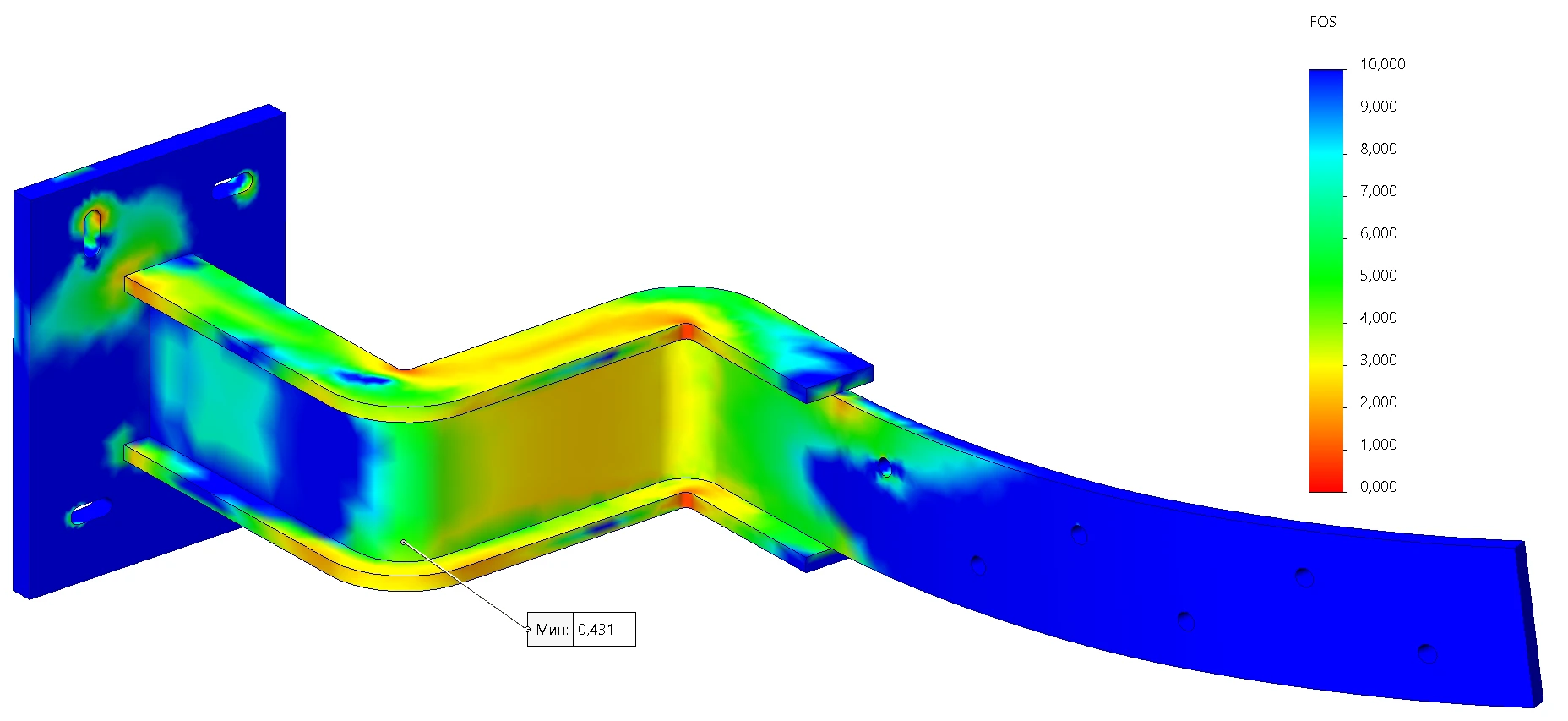

В MQ-02 усиление снизило максимальный прогиб с величины до 8 мм до 3,63 мм и устранило выявленные зоны недостаточной прочности. Для MQ-04 и MQ-06 подтвердили принятые критерии в рассмотренных режимах.
Что получил заказчик
- Расчёты трёх козырьков.
- Сравнение исходного и усиленного MQ-02.
- Проверку анкерных соединений.
Проект в деталях

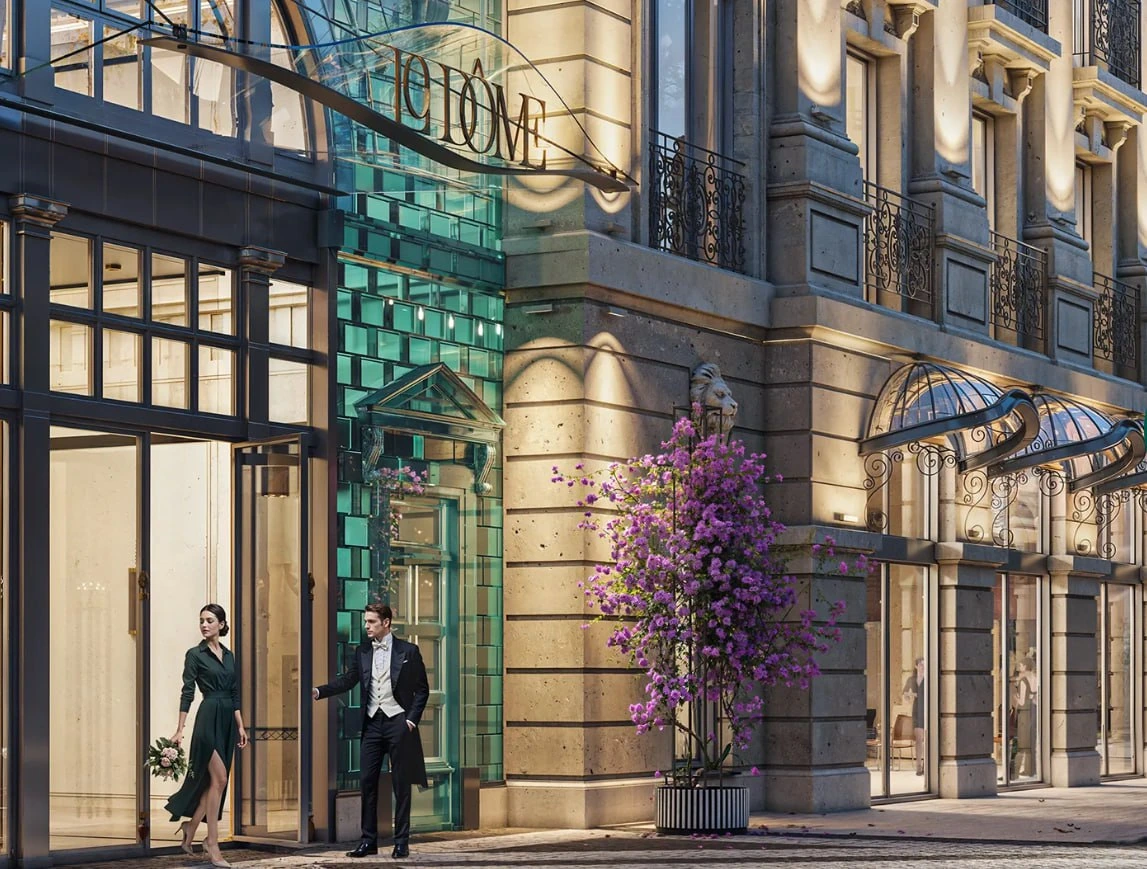

01 / 12Архитектурная визуализация входной группы и козырьков.
Результаты относятся к конкретным исполнениям серии и нагрузкам отчётов. Характеристики одного козырька не переносятся на остальные.
