Алюминиевые ограждения: сравнение и усиление

Задача

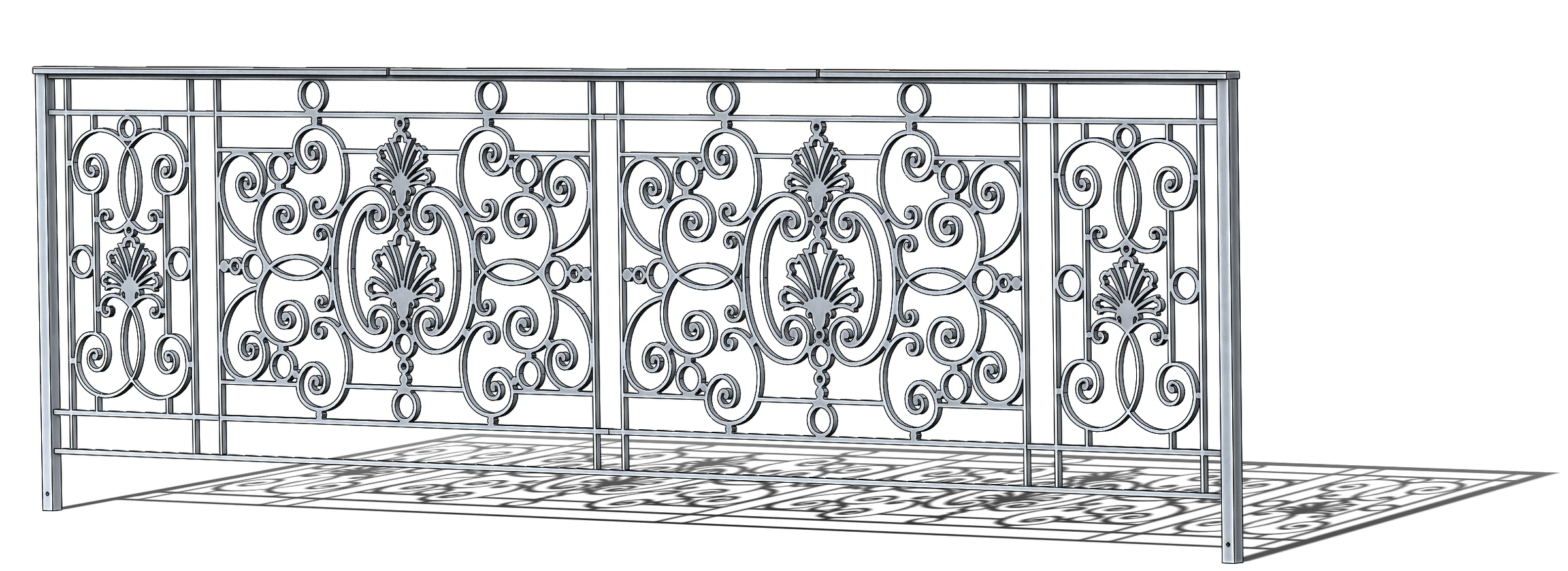

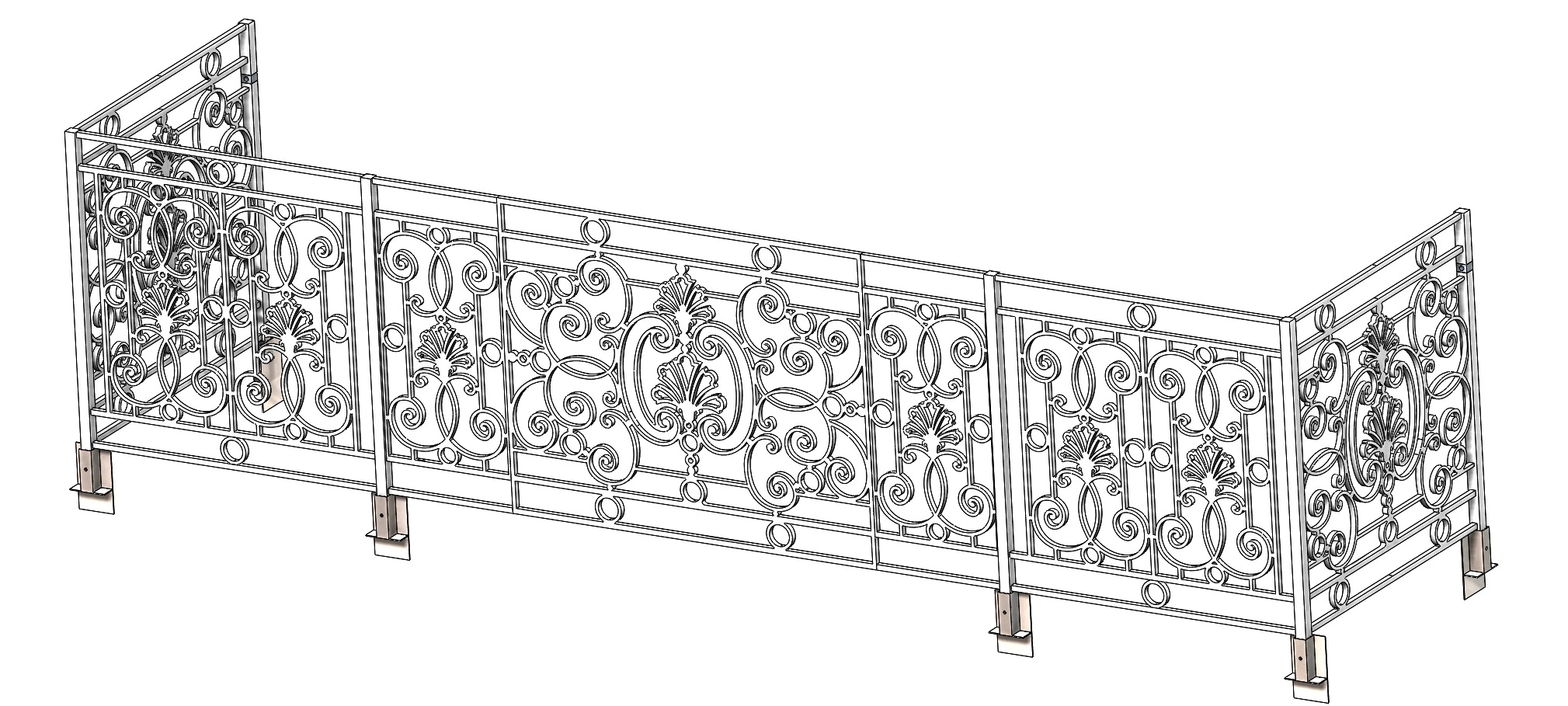

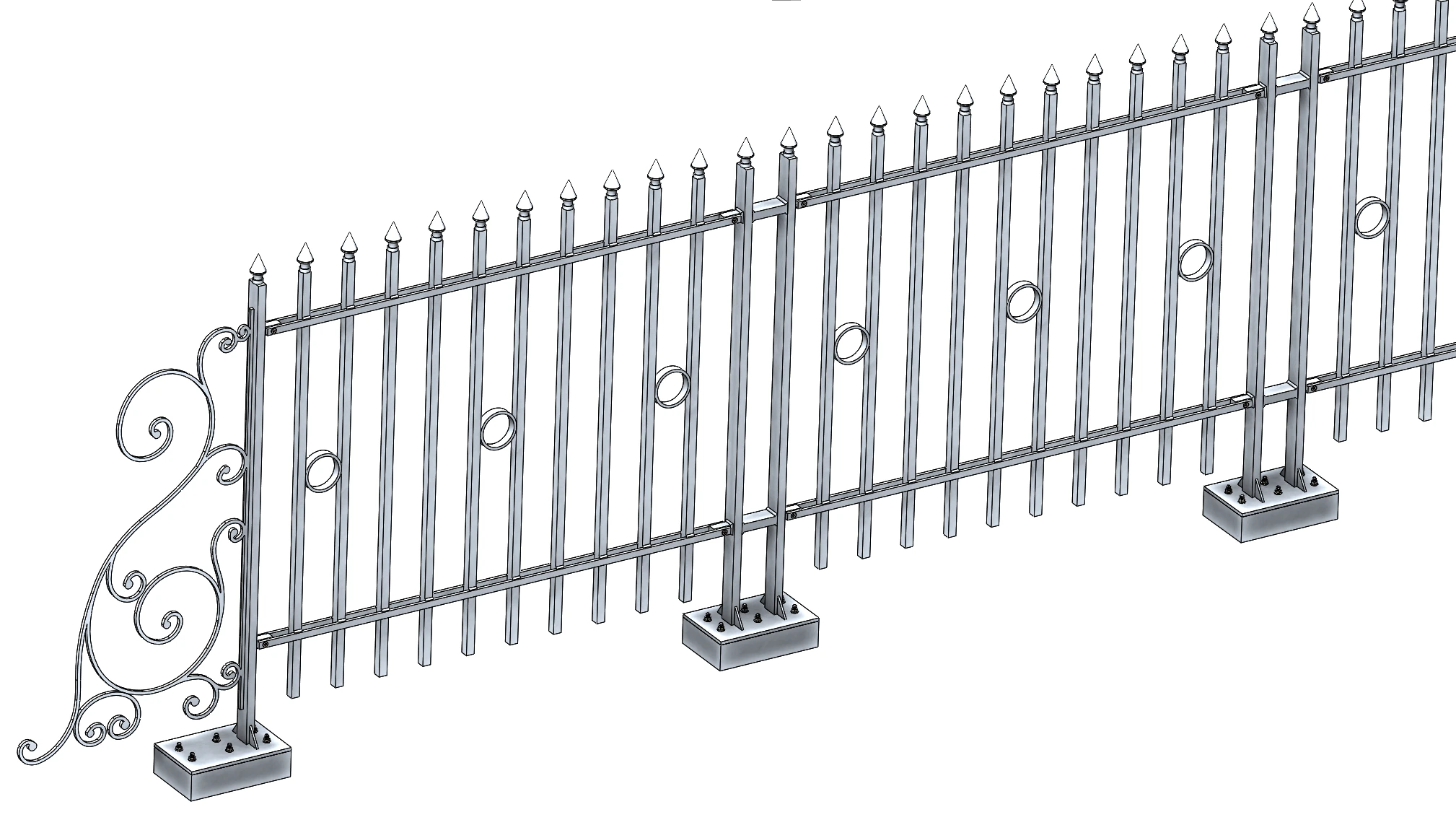

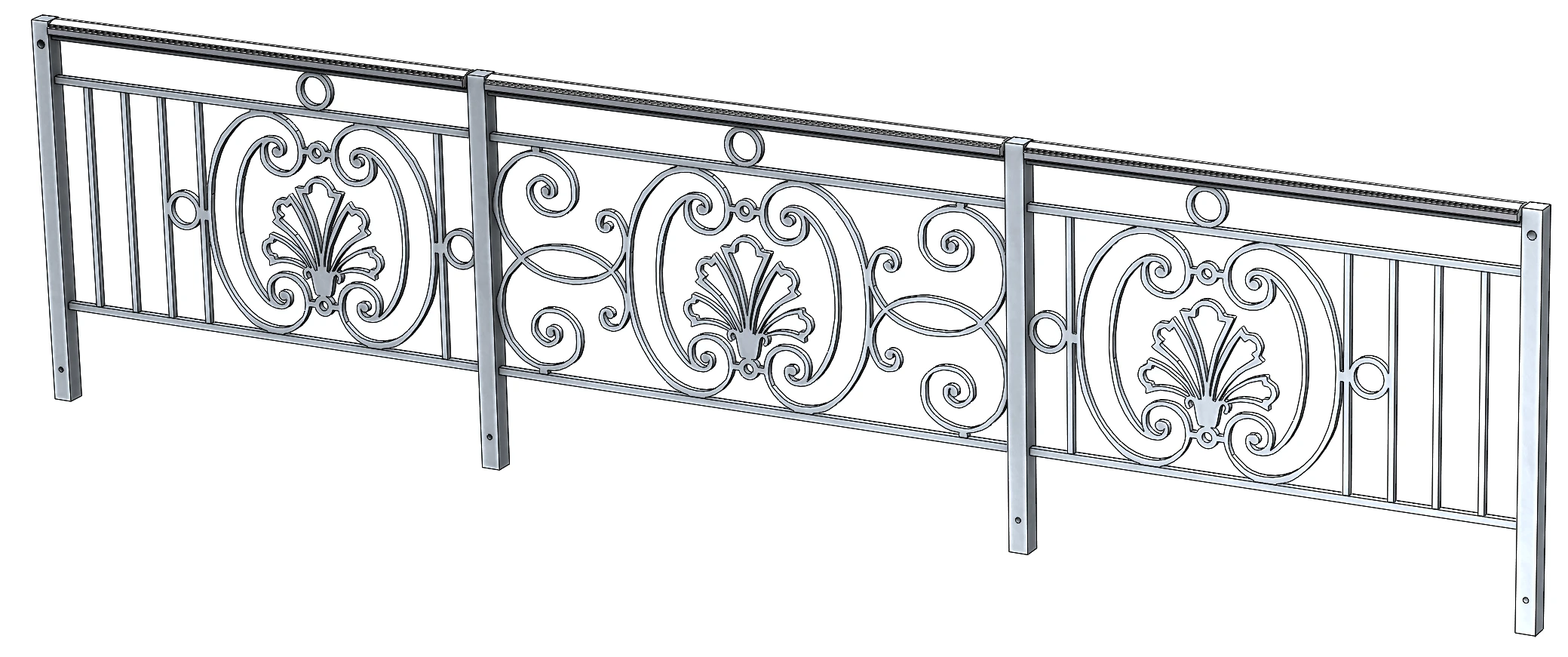

Оценить алюминиевые ограждения ОГ-5.10, ОГ-5.12, ОГ-5.8, ОГ-7.5 и ОГКл-3 при горизонтальной эксплуатационной нагрузке.

Решение

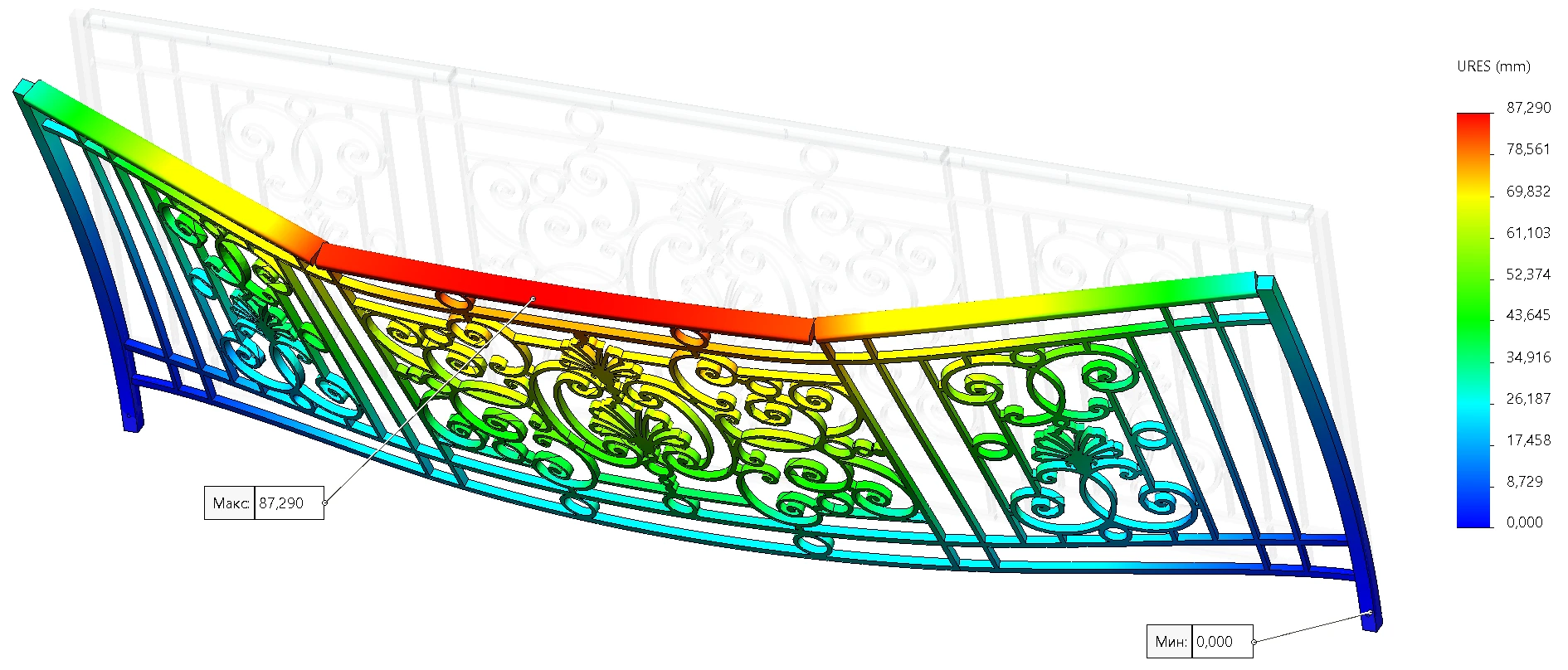

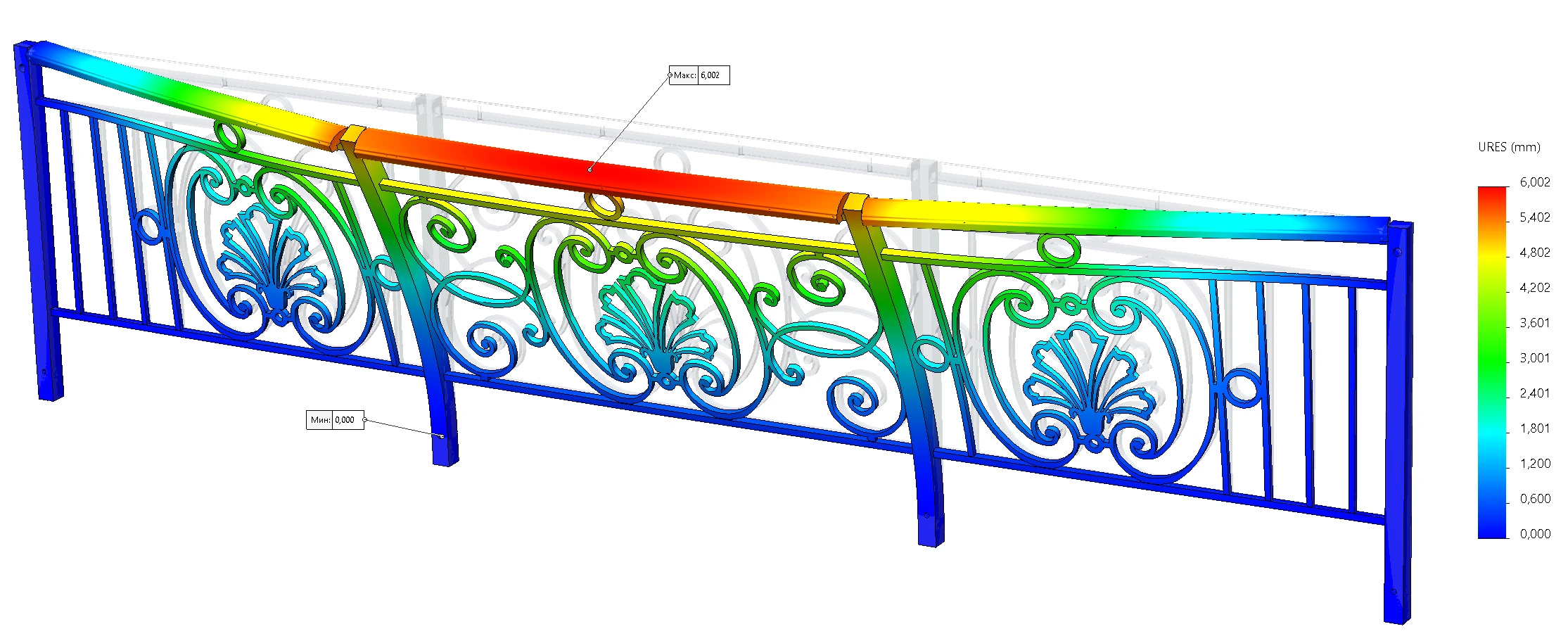

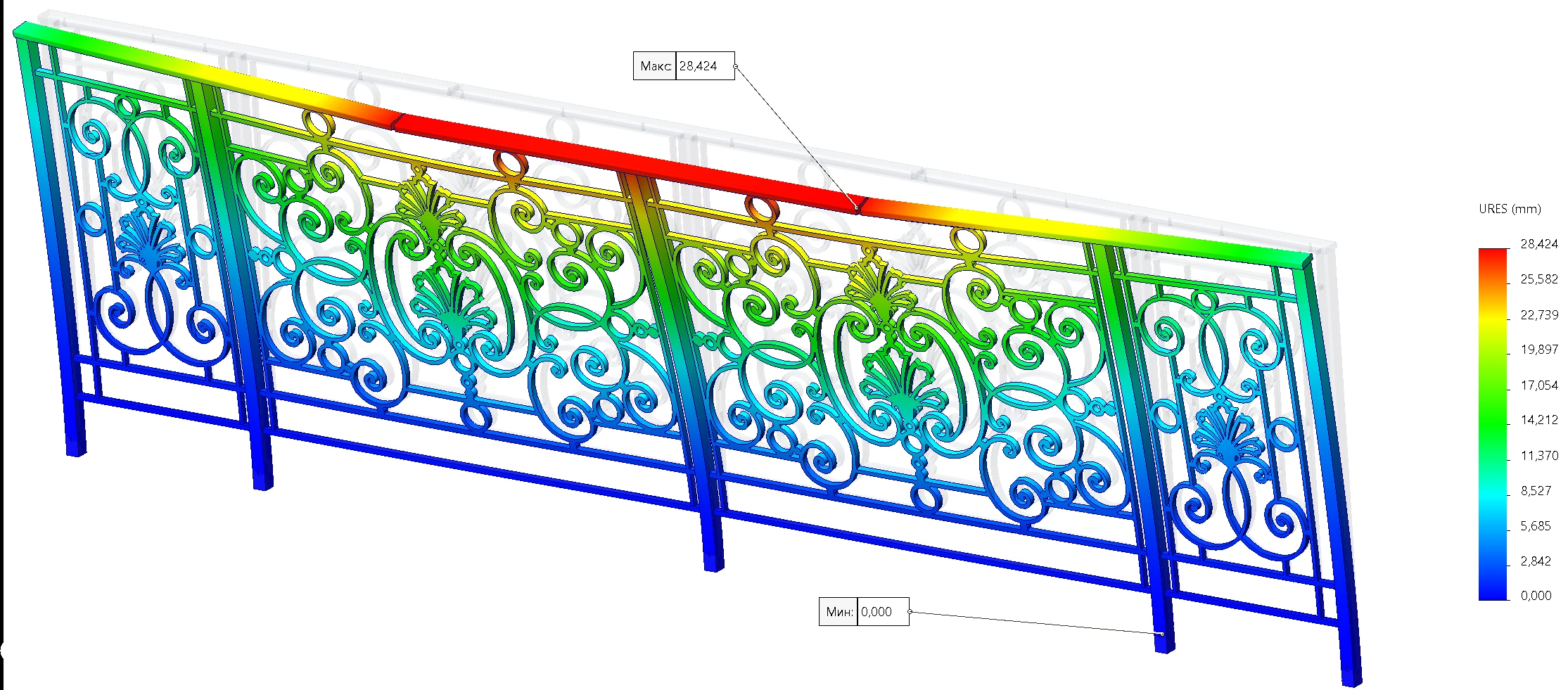

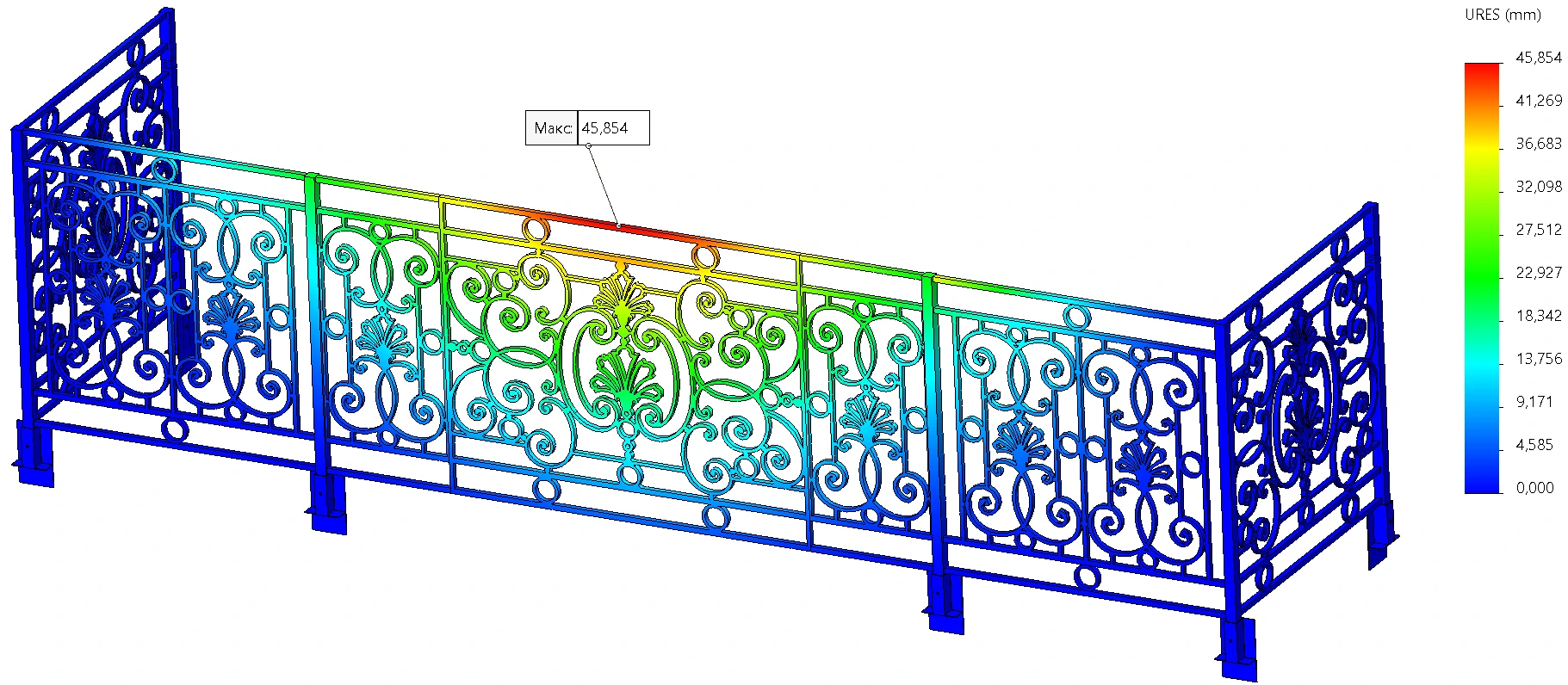

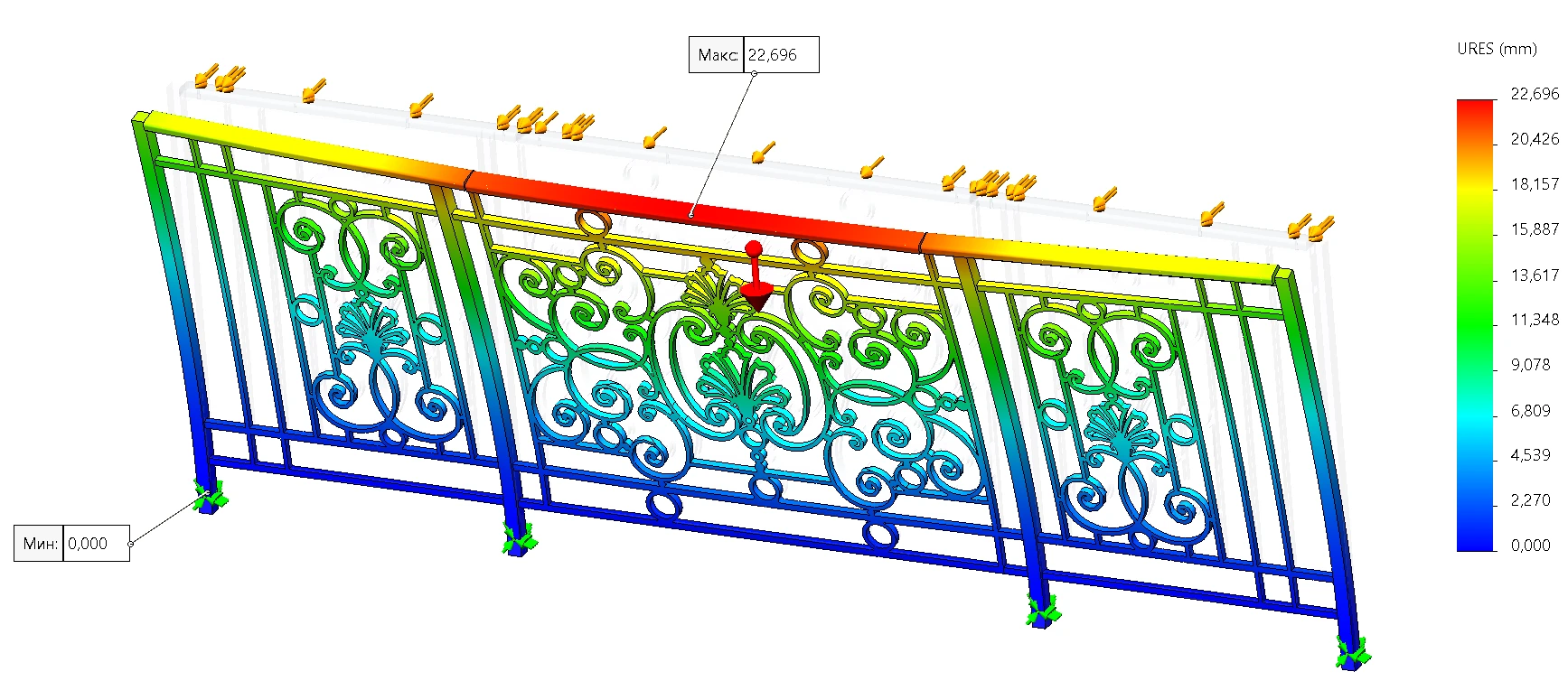

Исследовали варианты опор, поручней, сечений стоек и креплений. Сопоставили прогибы, напряжения и усилия в соединениях. Для ОГКл-3 дополнительно проверили сварные швы.

Результат

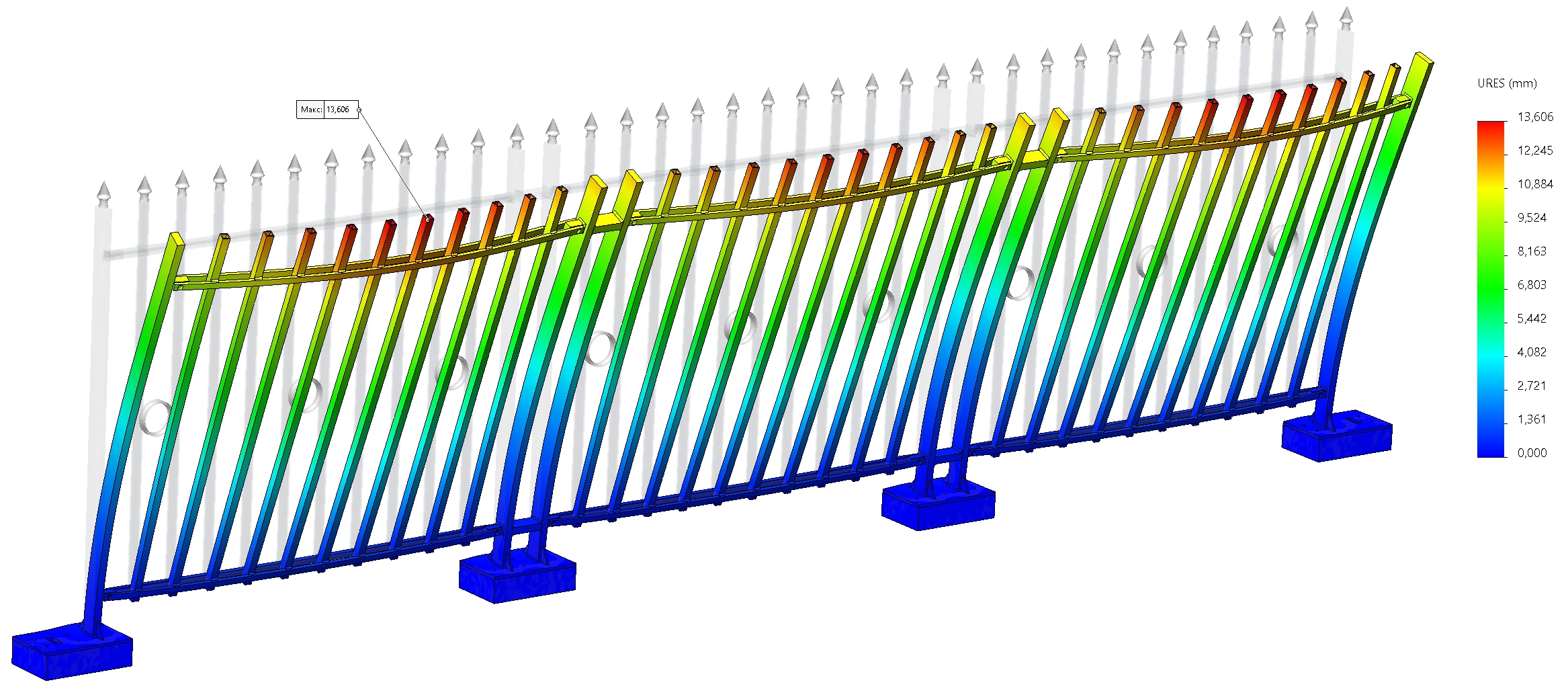

В ОГКл-3 изменение стоек снизило прогиб с 20,48 до 13,61 мм — ниже принятого предела 18,67 мм. Для других исполнений определили необходимость дальнейшей доработки. В ОГ-7.5 расчёт показал, что предложенное облегчение ухудшает работу конструкции, хотя исходный вариант удовлетворяет принятым критериям.

Что получил заказчик

• Сравнение пяти исполнений.
• Результаты проверки вариантов усиления.
• Рекомендации по стойкам и креплениям.
